无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

    无人机倾斜摄影测量介绍



    无人机航测是传统航空摄影测量手段的有力补充,具有机动灵活、高效快速、精细准确、作业成本低、适用范围广、生产周期短等特点,在小区域和飞行困难地区高分辨率影像快速获取方面具有明显优势,随着无人机与数码相机技术的发展,基于无人机平台的数字航摄技术已显示出其独特的优势,无人机与航空摄影测量相结合使得"无人机数字低空遥感"成为航空遥感领域的一个崭新发展方向,无人机航拍可广泛应用于国家重大工程建设、灾害应急与处理、国土监察、资源开发、新农村和小城镇建设等方面,尤其在基础测绘、土地资源调查监测、土地利用动态监测、数字城市建设和应急救灾测绘数据获取等方面具有广阔前景。



    本文以"兰州交通大学北校区”为例,收录了包括外业测量,像控点布设和采集,像控刺点,内业成图在内的一系列完整航测流程,供同学们参考使用。



    01

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

    无人机航测—航线规划

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

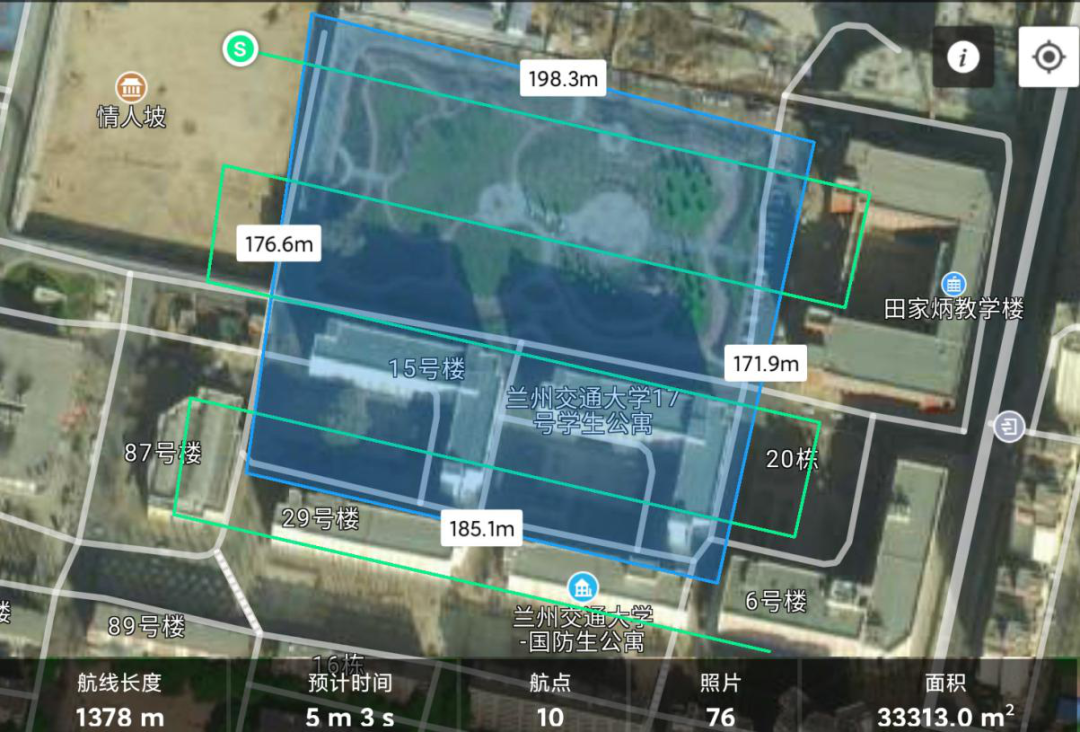

    本次测区在北校区和谐园,使用精灵 Phantom 4 RTK进行航线规划,飞行高度100米,航向重叠率75%,旁向重叠率70%,对测区进行了正射影像采集,共采集照片77张。

    02

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

    无人机航测—像控点布设

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

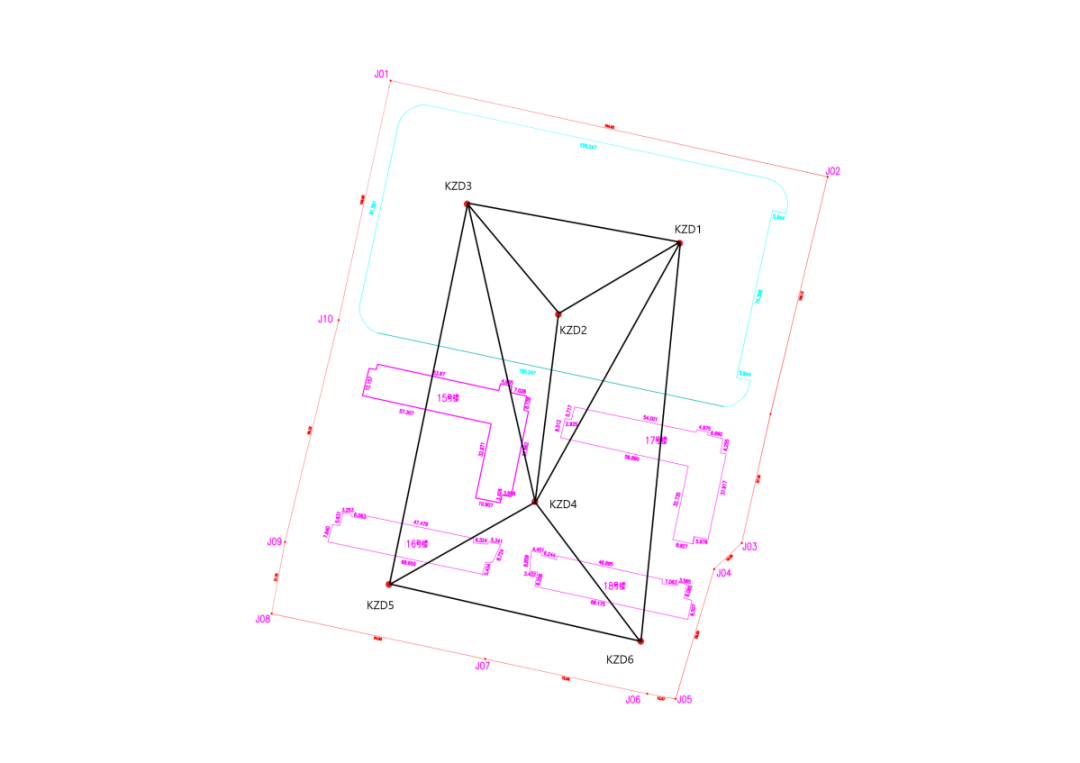

    规划航线长度共1378m,航点10个,测区面积33313.0m2,规划布设像控点6个,分别均匀的分散在测区的四角及中心位置。用GNSS接收机,对六个像控点进行十次平滑采集,采集其CGCS2000坐标,用于影像位置的纠正和控制。

    03

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

    无人机航测—三维建模

        本次三维建模使用的软件为context capture,Context Capture是Bentley旗下的一款三维实景建模软件。使用Context Capture,用户可以快速为各种类型的基础设施项目生成三维模型。而这一切,都源自用户拍摄的普通照片。不需要昂贵的专业化设备,用户就能快速创建细节丰富的三维实景模型,并使用这些模型在项目的整个生命周期内为设计、施工和运营决策提供精确的现实环境背景。

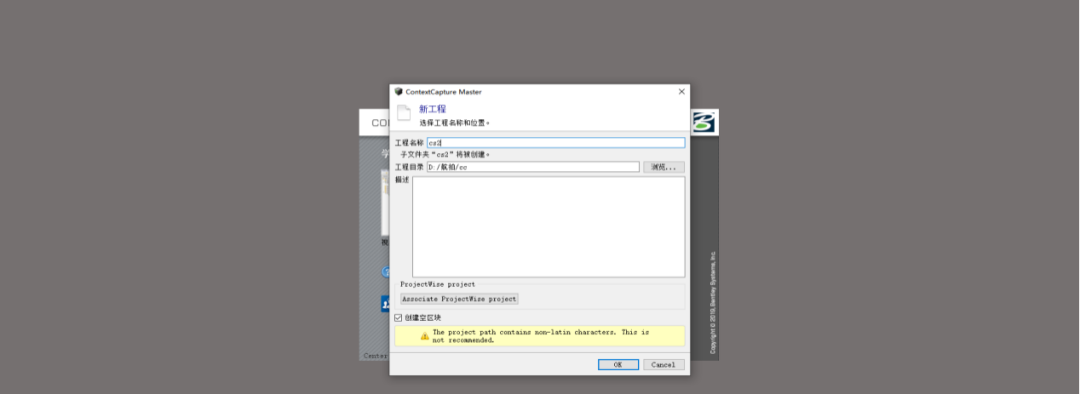

    NO.1新建工程,项目名须为英文

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

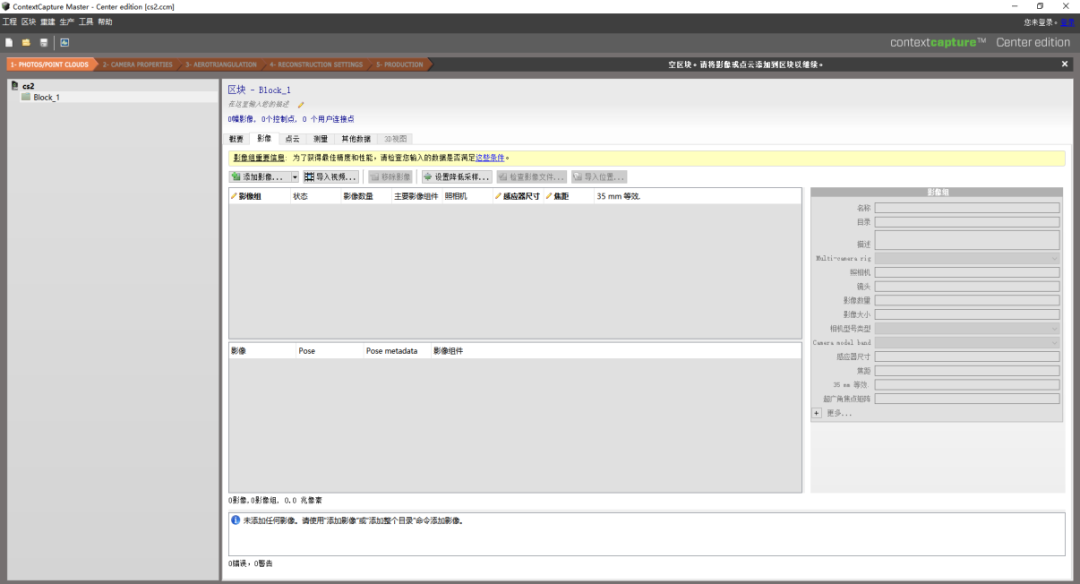

    NO.2 添加影像

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

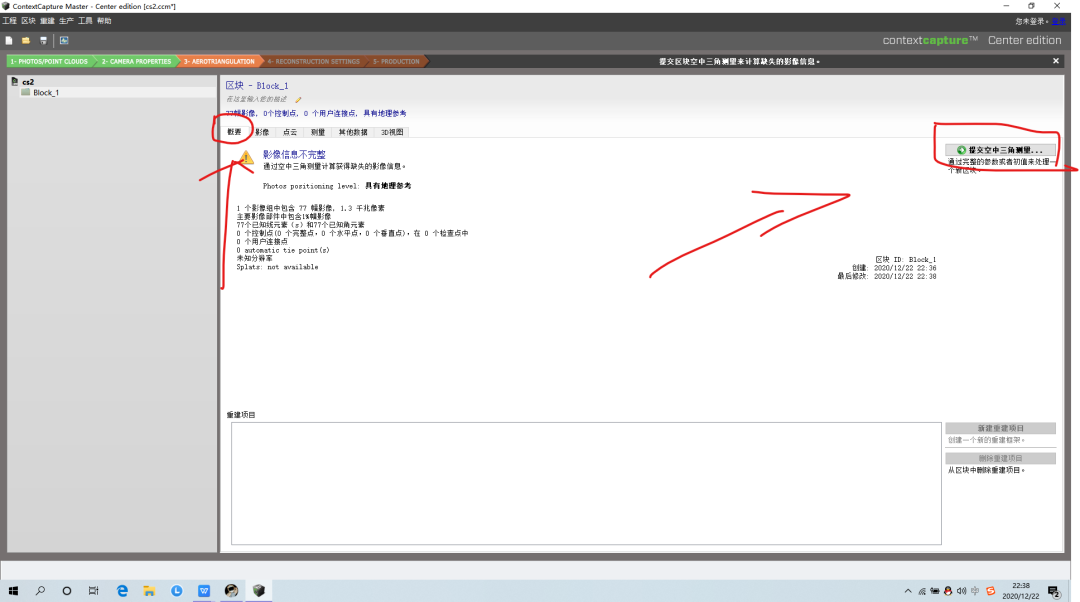

    NO.3提交空三计算

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

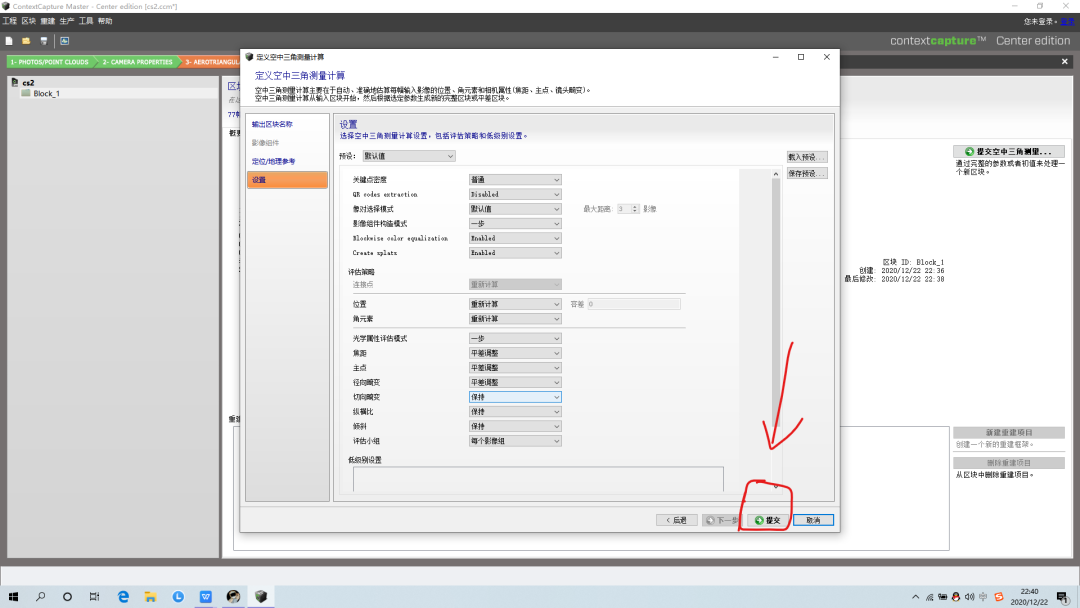

    3.1

    所有选项点击默认即可,也可根据自己的需求,

    自行修改

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

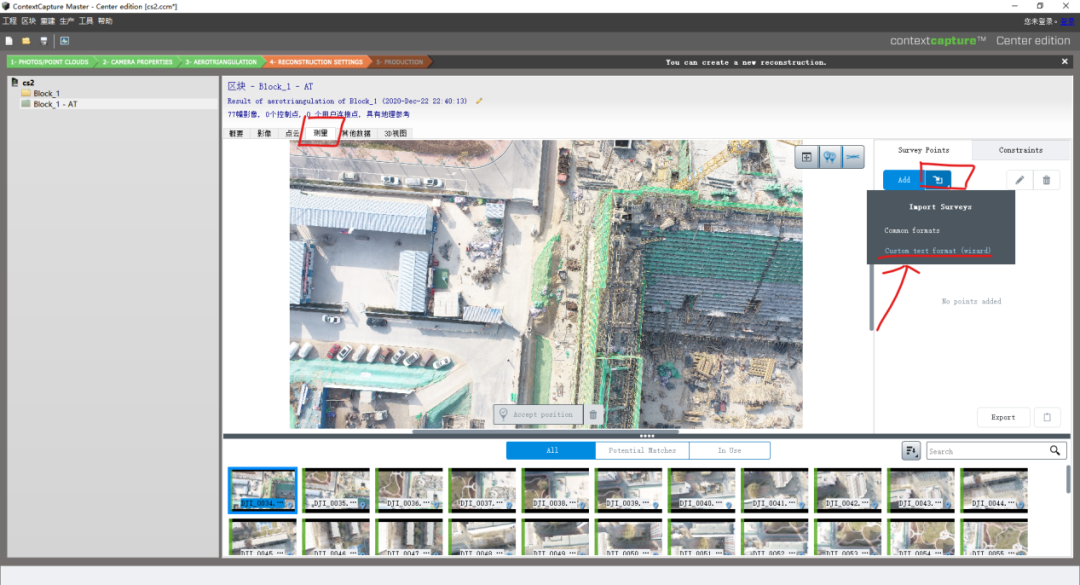

    NO.4 空三计算完成,添加像控点

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

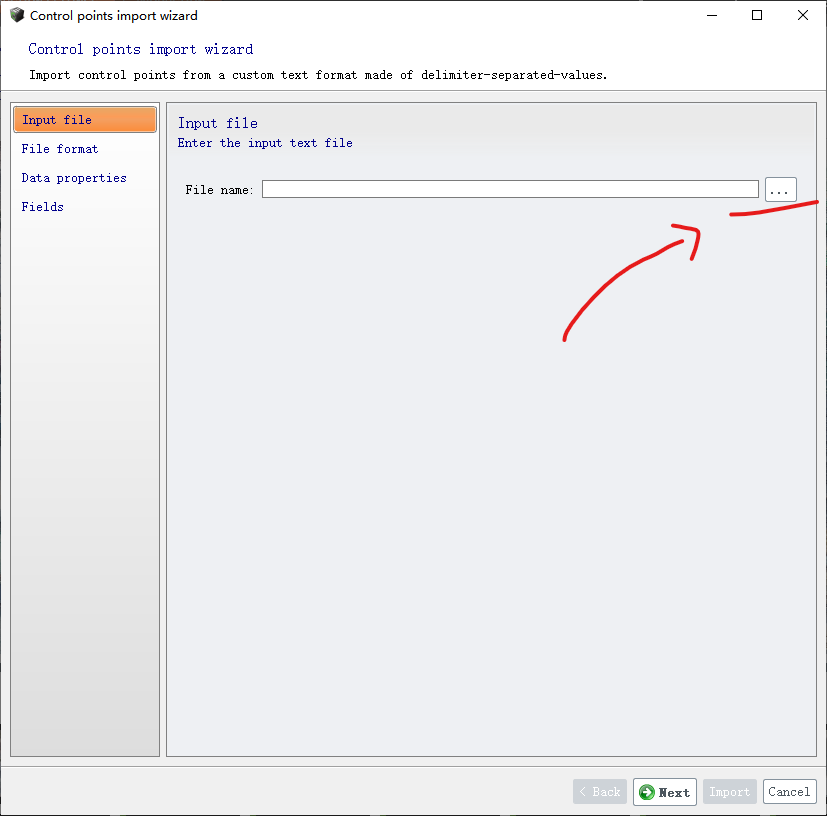

    4.1

    找到像控点坐标,格式为TXT格式

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

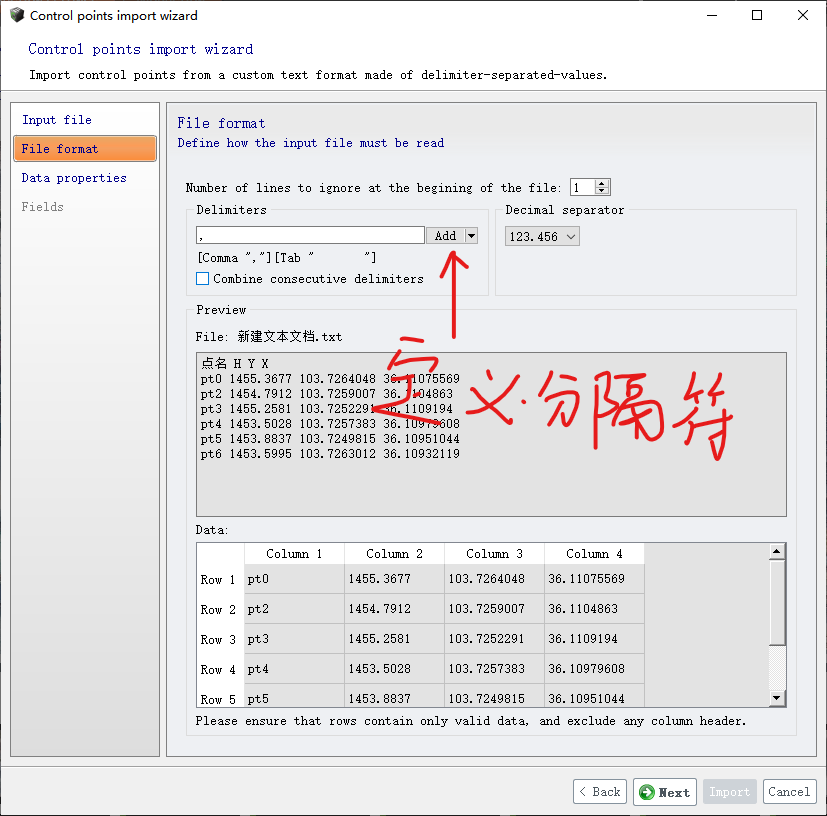

    4.2

    选择你像控点之间各项是用哪个分隔符分开的,把像控点坐标正确的分列

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

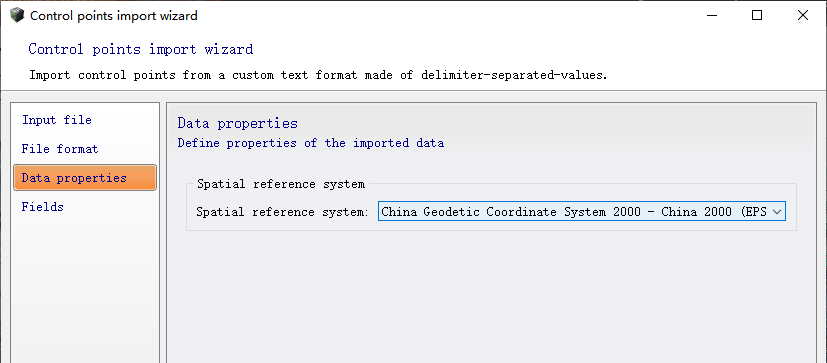

    4.3

    定义像控点的坐标系

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

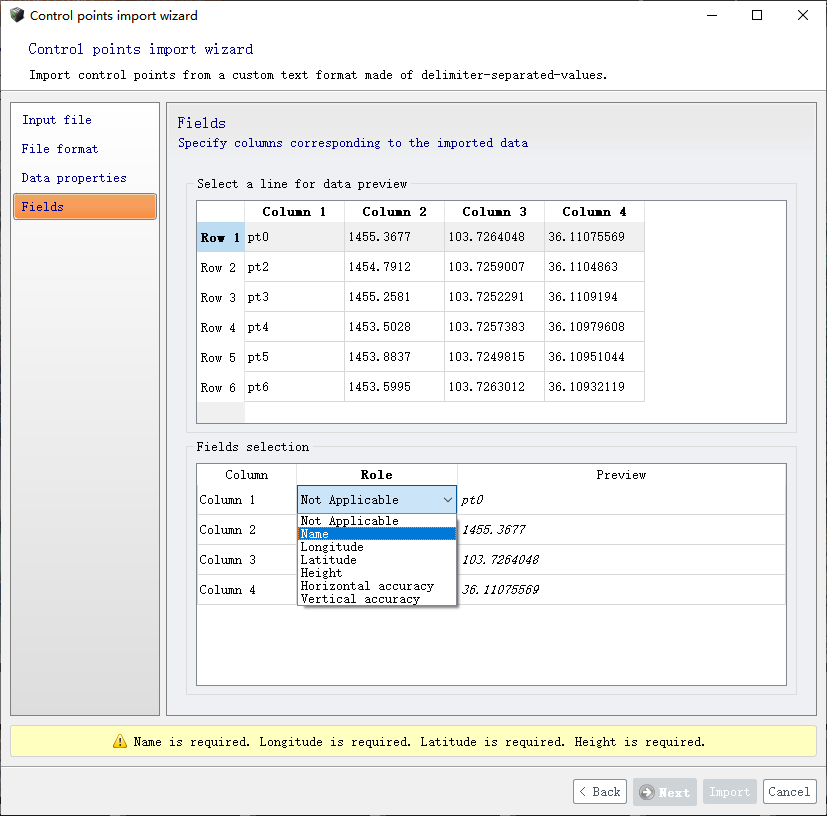

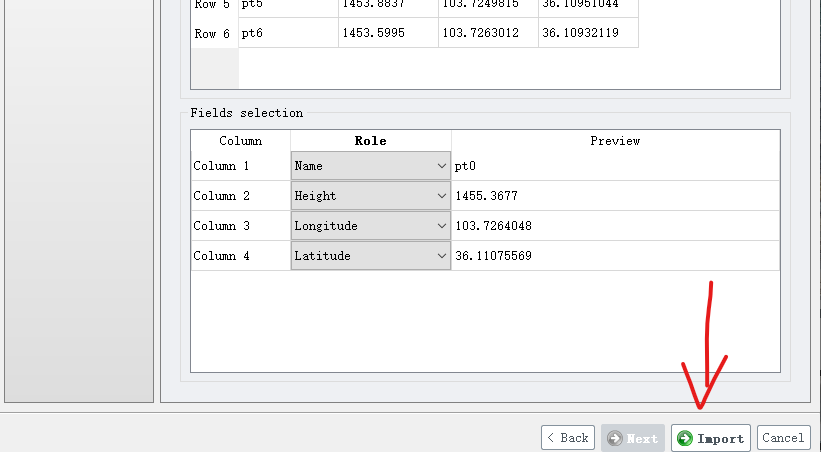

    4.4

    选择每一列代表坐标的什么属性

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!
    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

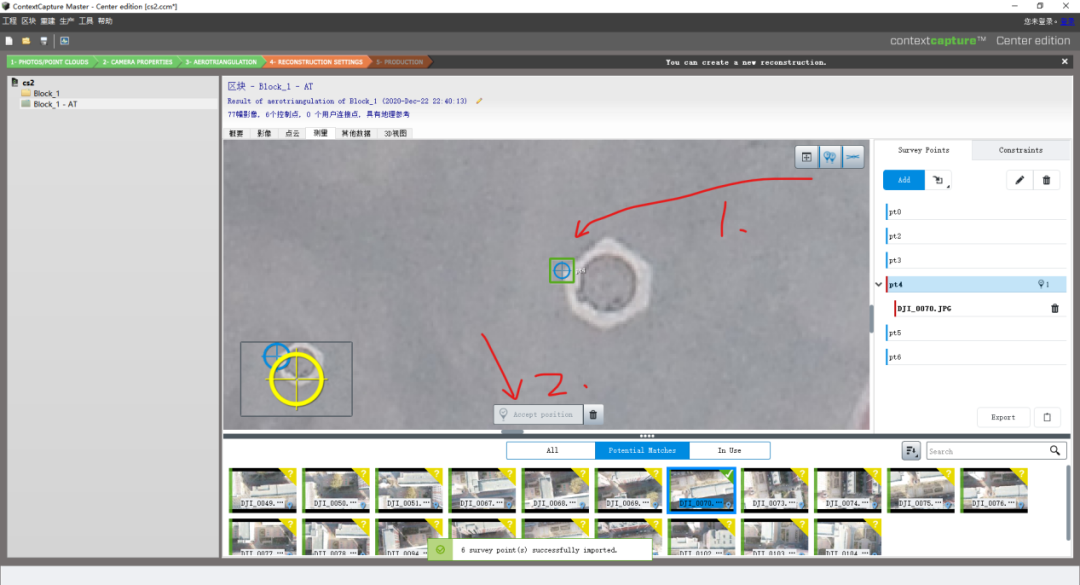

    4.5

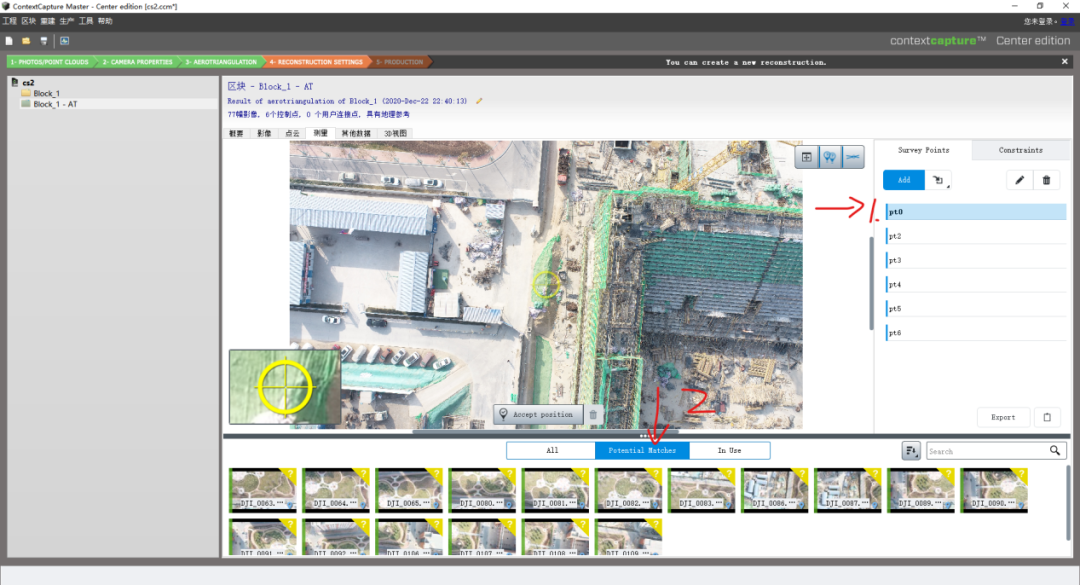

    刺像控点,如图,点击像控点,再点击潜在的匹配选项

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

    4.6

    选择最为清晰的特征点,将黄色小圈拉到特征点上,然后点击Accept position,一个像控点就刺好了

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

    4.7

    按照以上方法,继续刺点,每一个像控点最好刺6-9个特征匹配点,如果有实在不清楚刺不到的点,或者遮挡的相片可以选择放弃不用确定位置

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

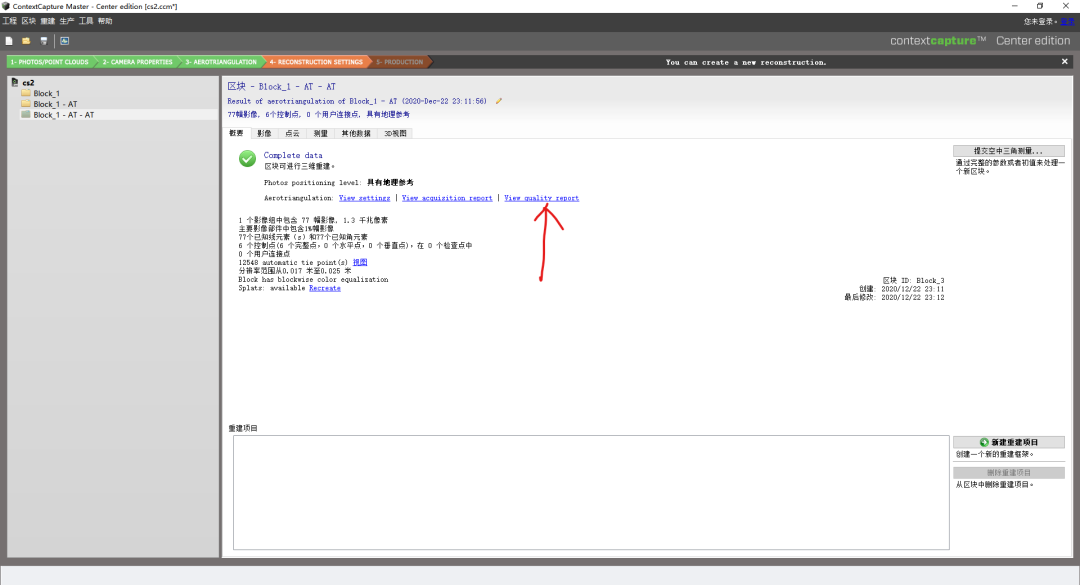

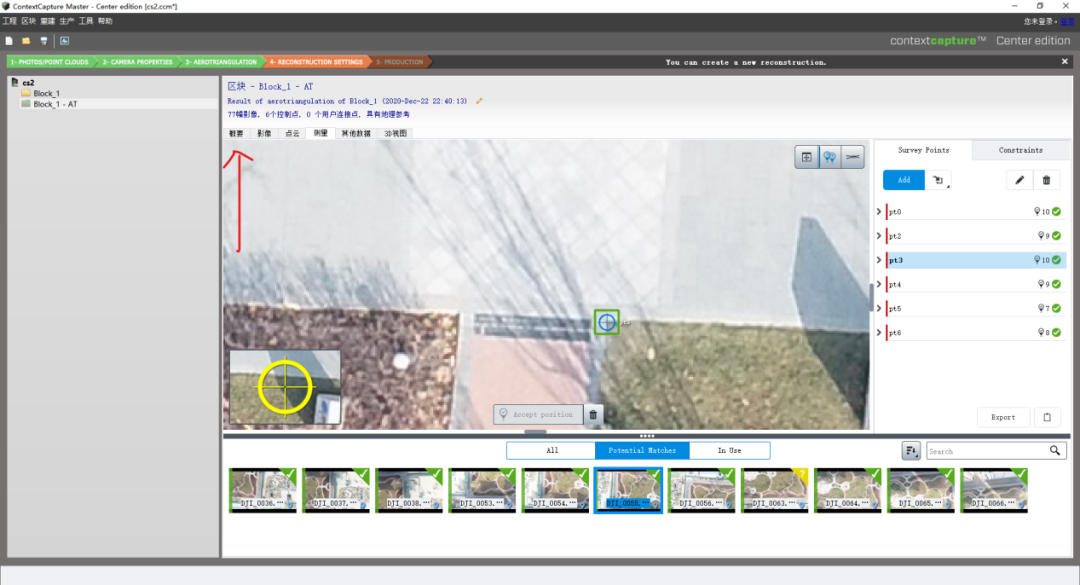

    NO.5全部点都刺完之后,点击概要,

    重新进行空三计算,计算完成后,按

    照图示,查看质量报告,查看像控点

    精度



    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

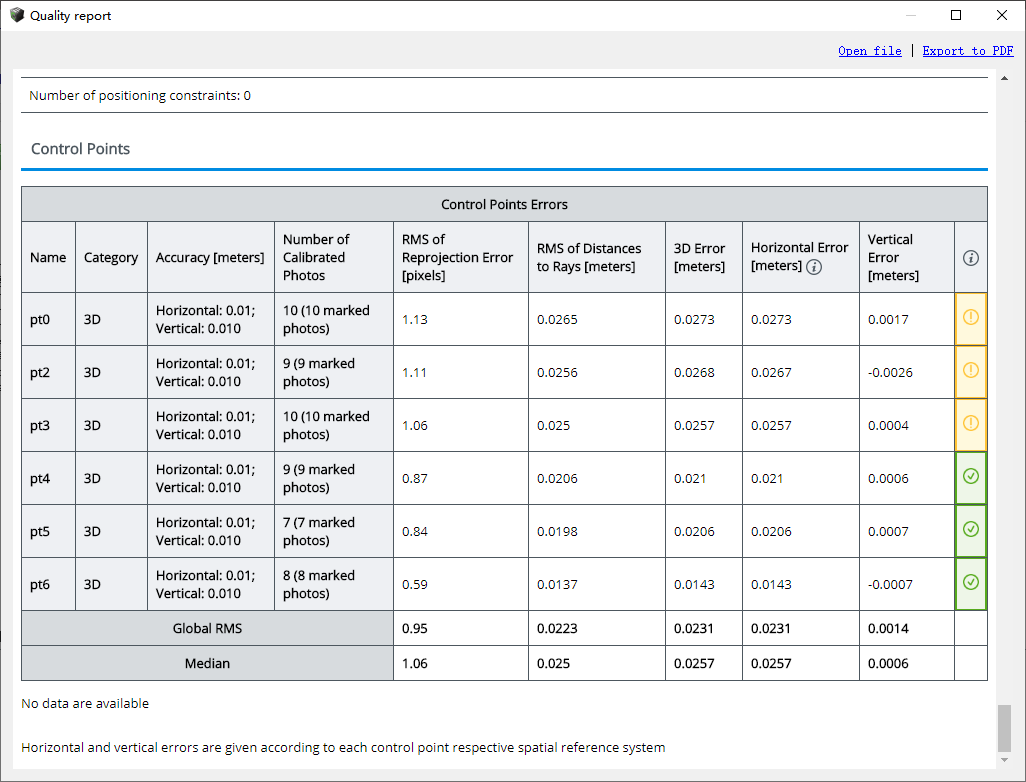

    NO.6 如图,红色代表错误较大,黄

    色代表误差超限,绿色代表在误差范

    围内



    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

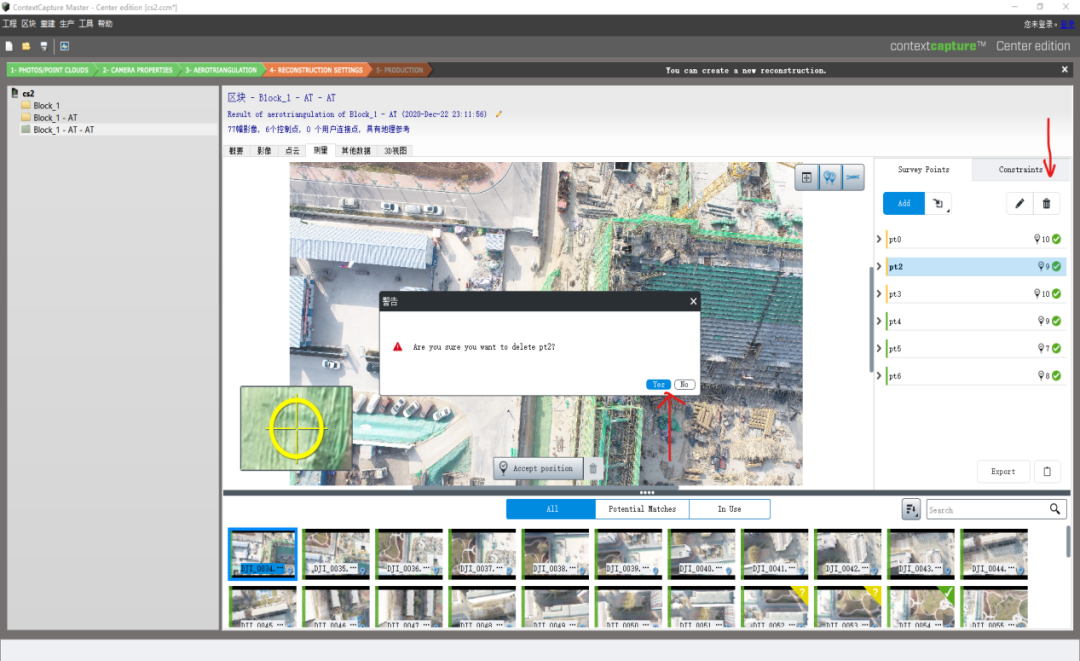

    NO.7 为了避免影响整体精度,可以选择

    性的将误差较大的像控点删除

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

    NO.8 然后就可以进行新建重建项目

    生成产品。

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

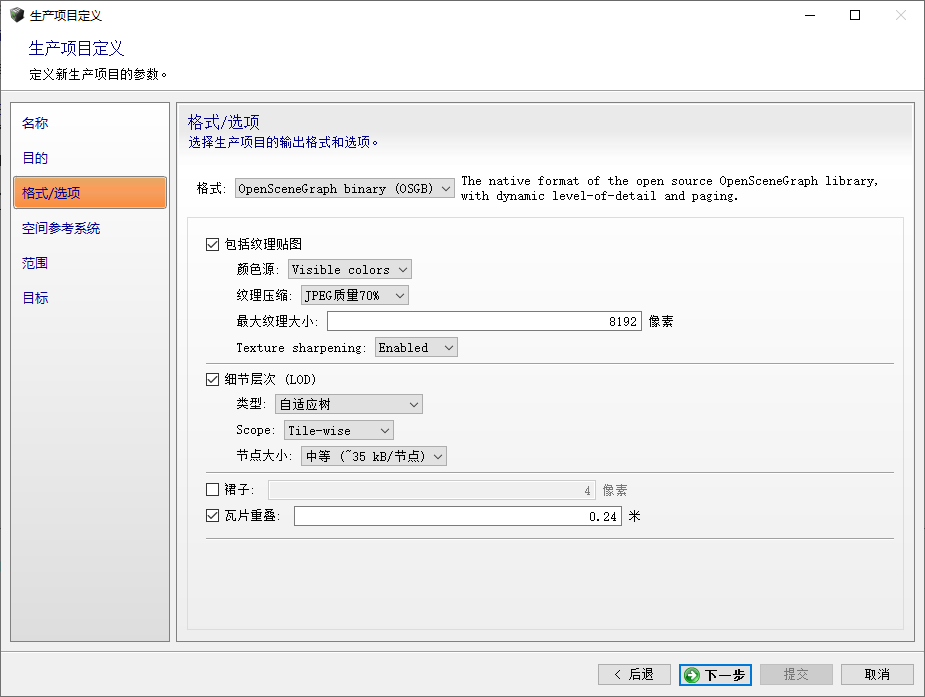

    NO.9 格式选择OSGB格式,方便导入

    南方CASS软件进行测图。

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

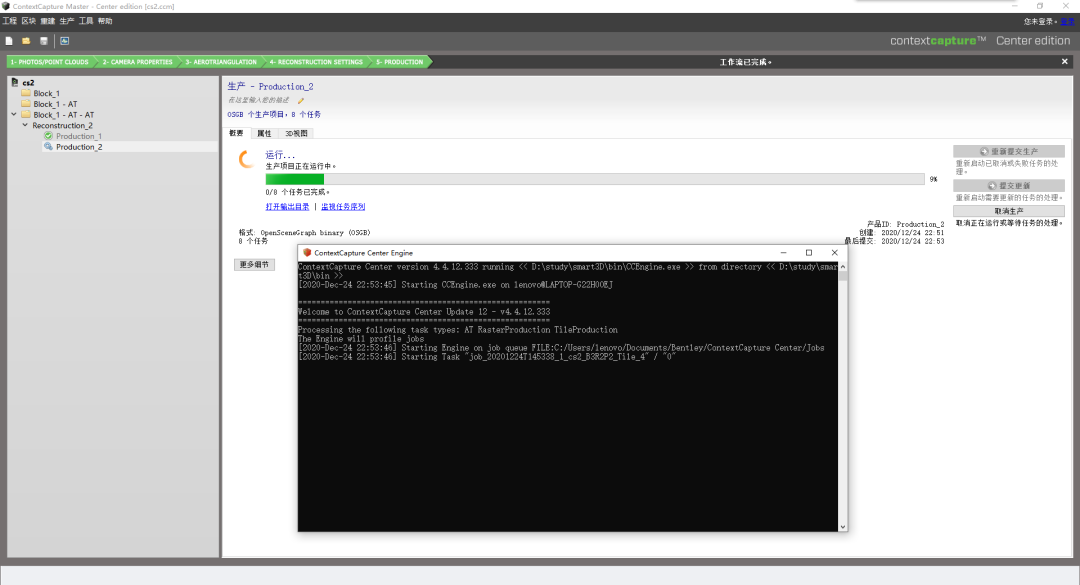

    NO.10 然后打开红色的任务监视器,进行

    三维模型的生产

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

    04

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

    无人机航测—南方CASS成图

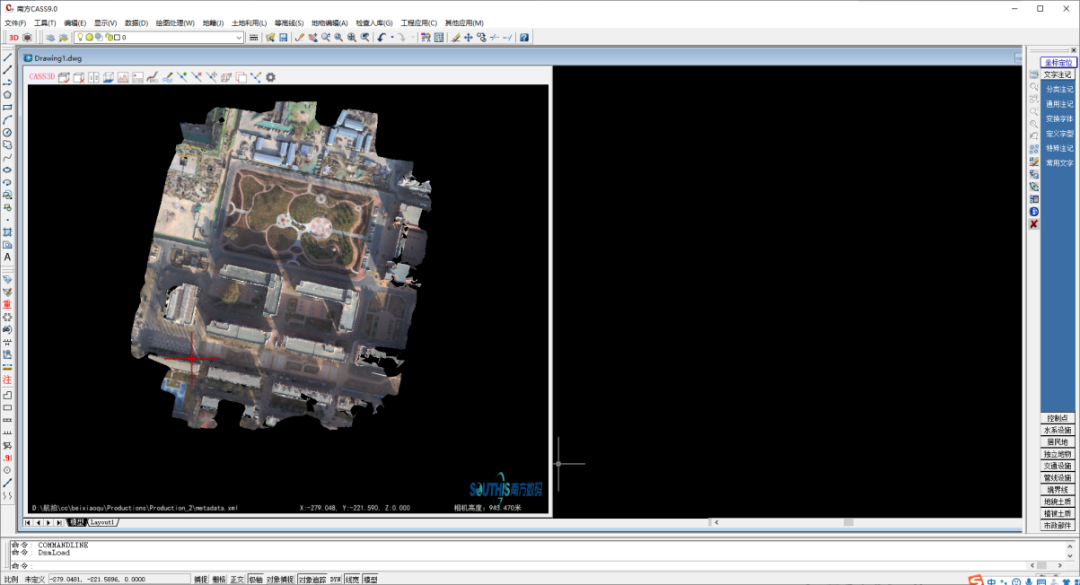

    NO.1 打开CASS9.0软件,点击三维模块,找到OSGB三维模型保存的位置,点击索引,在CASS中打开三维模型。

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

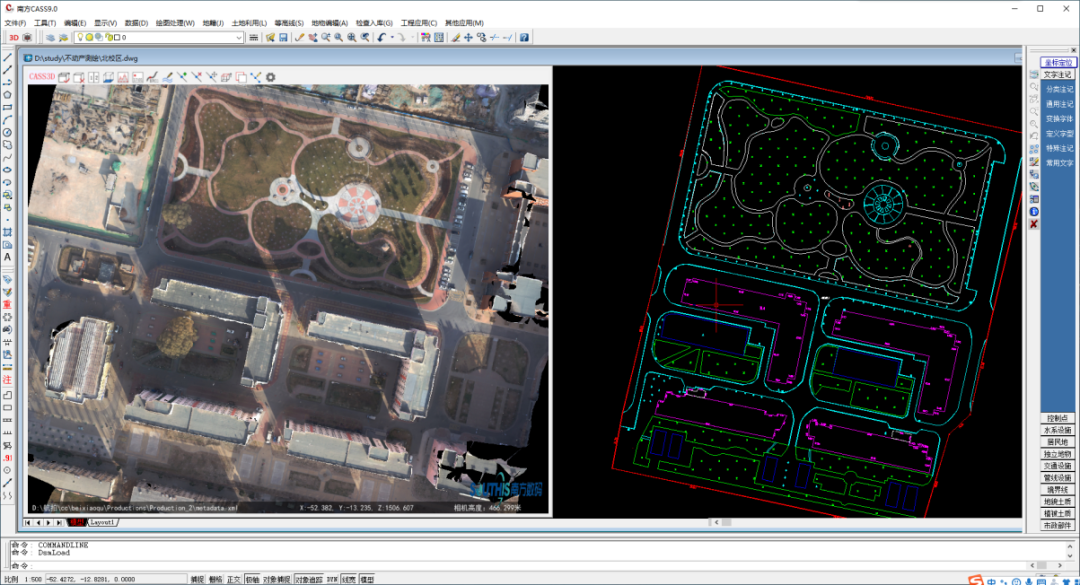

    NO.2然后左边就是三维模型,右边是

    绘图区,二者在地理位置上是一一对

    应关系,可直接进行全要素的提取绘制。

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

    NO.3 要素采集完成后,可对DWG

    图形输出,进行打印,生成本次

    实习的最终产品。

    05

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

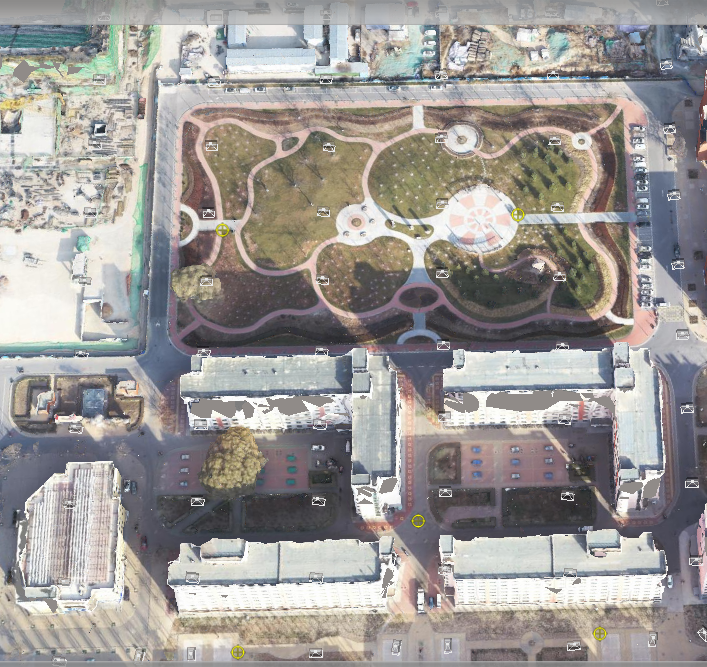

    无人机航测—三维建模成果图展示

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

    06

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!

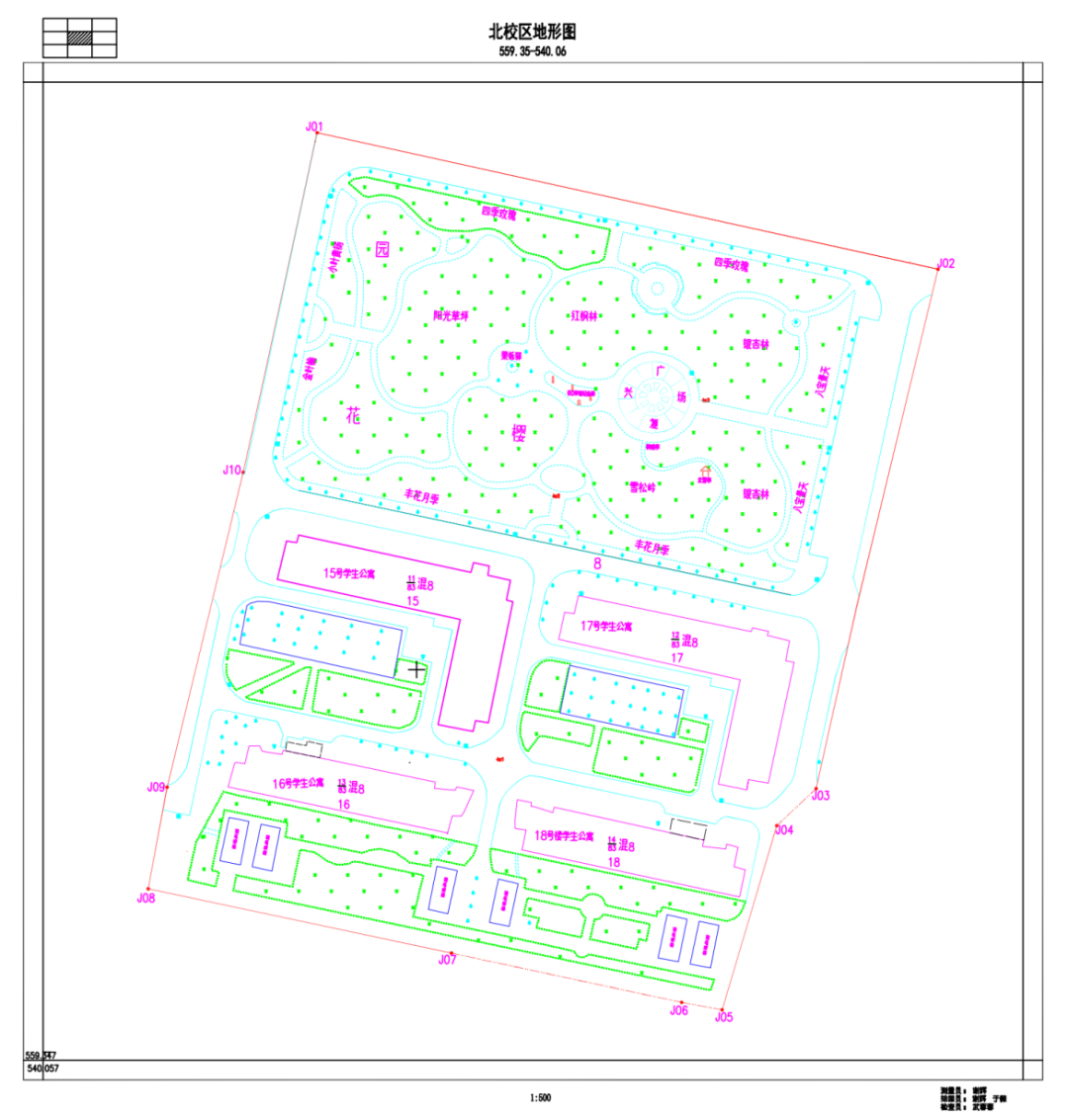

    无人机航测—CASS线划图展示

    无人机航测流程详解:航线规划、像控点布设、刺点,内业成图及三维成果展示!
