【优质教程】大疆P4RTK航线规划技巧以及在CC、Pix4D和Photoscan数据处理教程



本文分四部分

1. P4RTK的航线规划技巧

2. CC处理P4RTK数据视频教程

3. Pix4D处理P4RTK数据视频教程

4.Photoscan处理大疆无人机数据的视频教程

大疆精灵 4 RTK具有轻小灵活、快速上手等特点,相信已经有不少用户深刻体会到了它给我们带来的便利,为了方便大家更加深度的挖掘它的潜力,我们通过多次项目的实践,总结出了一些关于大疆精灵 4 RTK的使用心得,并录制了精灵P4 RTK在Pix4D和CC(Smart3D)中处理的教学视频,现分享给大家。







P4 RTK航线规划技巧





大疆精灵4rtk

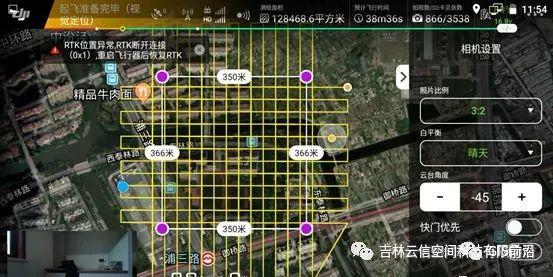

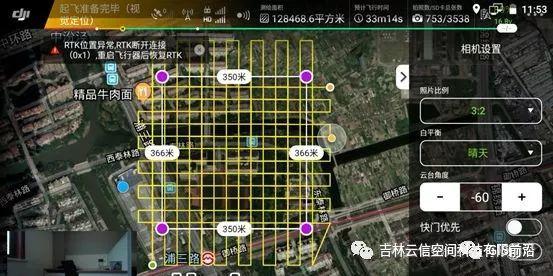

航线飞行云台角度设置



针对不同的建筑物高度密度可以调整飞行云台角度提升最终效果,建筑物低矮稀疏情况下云台角度设置为-60,建筑物高耸密集情况下云台角度设置为-45。



大疆精灵4rtk

大疆精灵4rtk

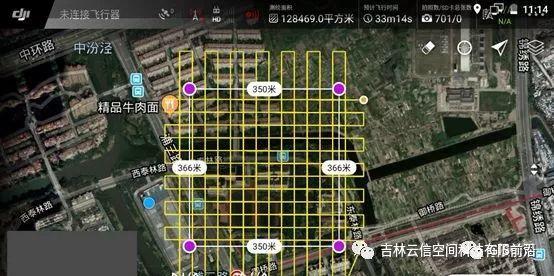

航线两向飞行和五向飞行对比



针对不同的建筑物高度密度可以灵活选择使用大疆的两向和五向飞行,同时大疆进行五向飞行时可以设置正射和倾斜不同的重叠度,建议可以将正射的航向和旁向重叠度稍微设置低一些减少内业处理量。



大疆精灵4rtk

两向飞行示意图



大疆精灵4rtk

五向飞行示意图



大疆精灵4rtk



环绕飞行与两向飞行对比

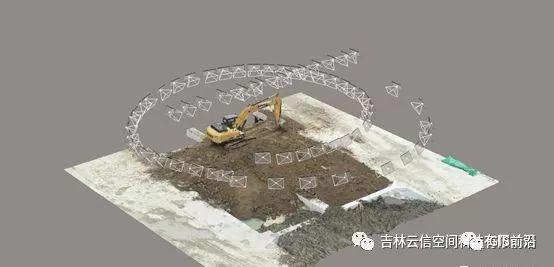

 某小区域我们首先使用环绕飞行的方式进行采集,采集照片数量为60张。采集效果如下:



大疆精灵4rtk



同面积航线飞行,旁向重叠度80,、航向重叠度80,即使航线外扩手动设置为0,照片数也达到101张,比手动环飞多出了41张。

建议小面积飞行为了提高内外业效率,采用环绕飞行方式。



大疆精灵4rtk



CC处理P4R数据流程









Pix4D处理P4R数据流程











Photoscan处理大疆无人机数据教程



注明:视频无人机并非P4RTK但同为三维模型生成流程
