利用Photoscan处理空三导出smart3D空三文件详细教程



    前言

    在近期photoscan很多朋友问如何利用五镜头数据导入photoscan,通过这一段时间摸索,现在把本人方法公布给大家做参考,如果有更好的方法,欢迎讨论。(本案例以倾斜相机为案例)



    环境要求

    1. Photoscan 1.4.3

    2. 五镜头倾斜相机照片(前视 后视 下视 左视 右视 )

    3. 五镜头相机照片对应的pos文件(可选)



    操作步骤

    1. 整理文件目录

    2. 建立堆块chunk,并导入对应照片

    3. 导入照片pos 信息(可选)

    4. 添加像控点标识

    5. 合并堆块,设置批量操作

    6. 设置坐标系,导出空三文件



    整理文件目录

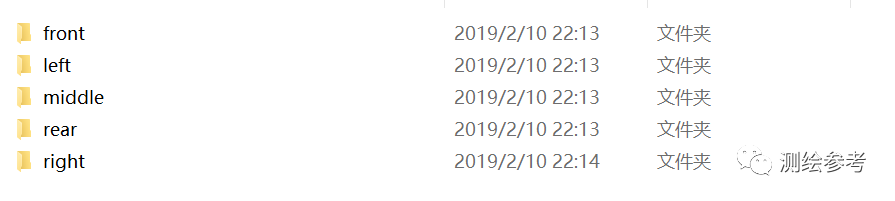

    从倾斜相机中分别拷贝出相机照片,并建立以相机位置命名的目录。

    利用Photoscan处理空三导出smart3D空三文件详细教程



    建立堆块chunk,并导入对应照片

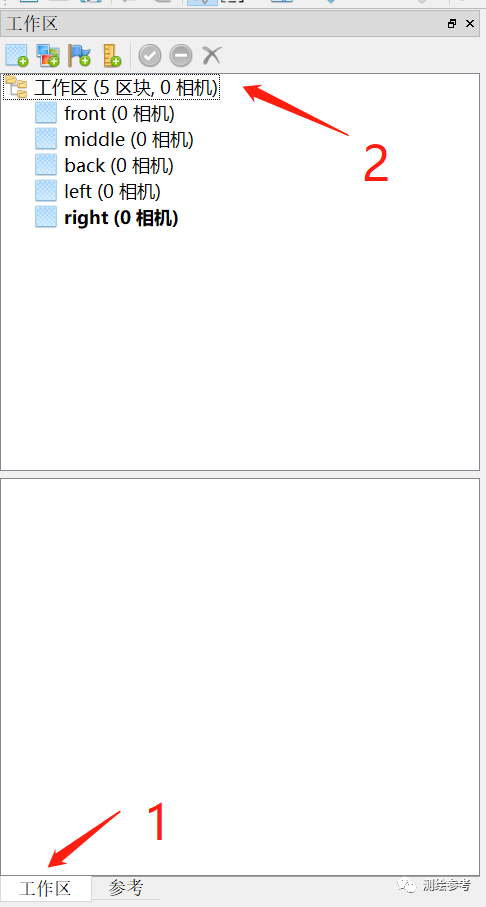

    1. 打开photoscan 1.4.3,点击左下方【工作区】,在工作区导航栏下,左键选择创建【添加堆块】

    利用Photoscan处理空三导出smart3D空三文件详细教程

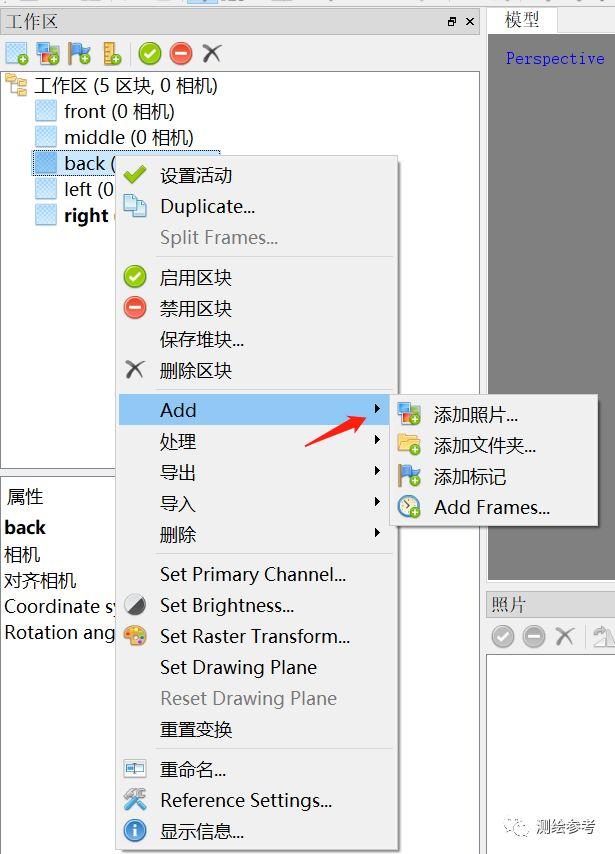

    2. 在对于相机位置处左键选择【Add】,然后选择添加【添加照片】【添加文件夹】

    利用Photoscan处理空三导出smart3D空三文件详细教程

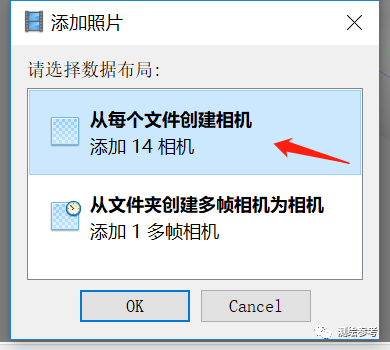

    注意,如果是选择文件目录添加,请在弹出对话框,选择从每个文件创建相机

    利用Photoscan处理空三导出smart3D空三文件详细教程

    导入照片pos 信息(可选)

    1. 本案例,以HC12倾斜相机为例,通过基站数据和倾斜相机内置PPK,解算出相机曝光点位置,通过CGO解算软件将WGS84转换为当地坐标,并按照每个相机位置,分别创建POS位置文件。(部分倾斜相机没有PPK模块可以跳过)



    利用Photoscan处理空三导出smart3D空三文件详细教程

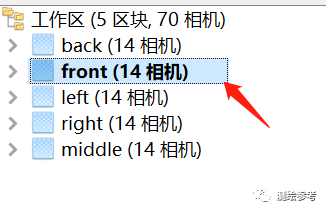

    2. 在photoscan工作区,双击选中要导入相机位置

    利用Photoscan处理空三导出smart3D空三文件详细教程

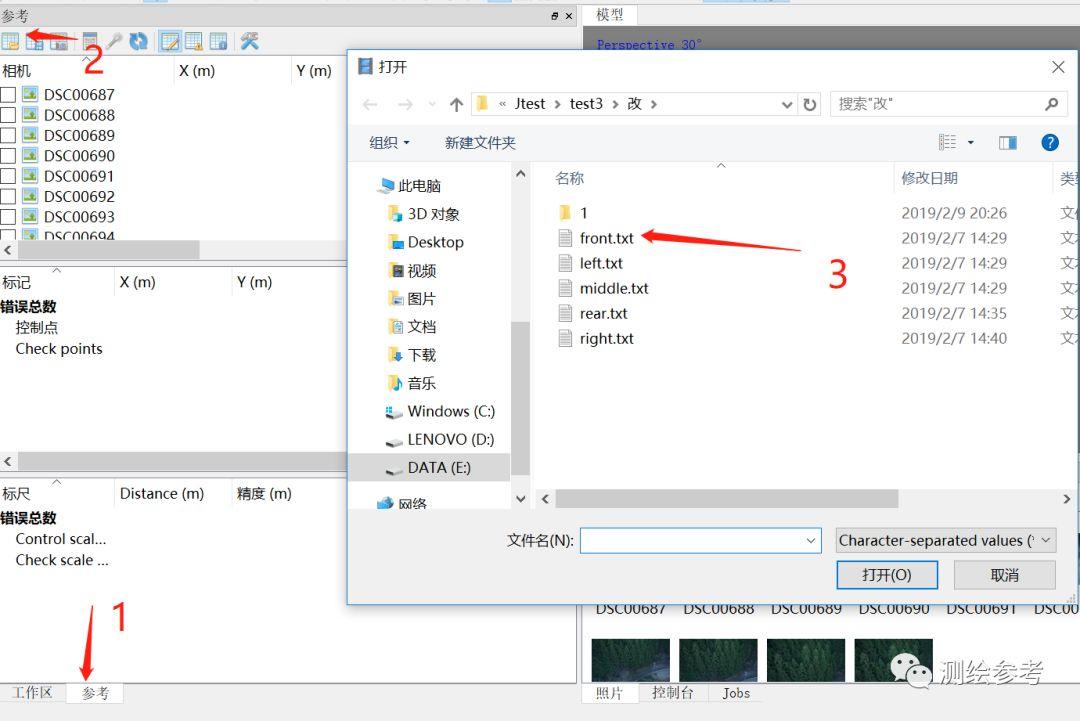

    3.在左下角选择【参考】,再在左上角选择【导入】,选择此相机位置对于的POS文件,本案例是前视镜头。

    利用Photoscan处理空三导出smart3D空三文件详细教程

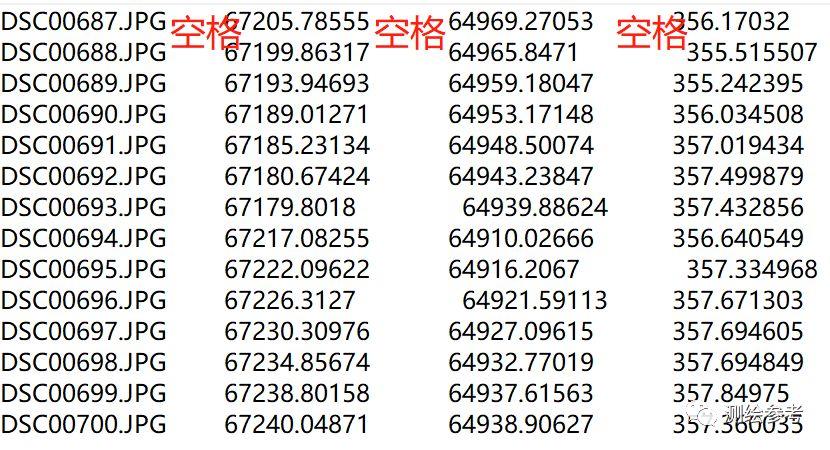

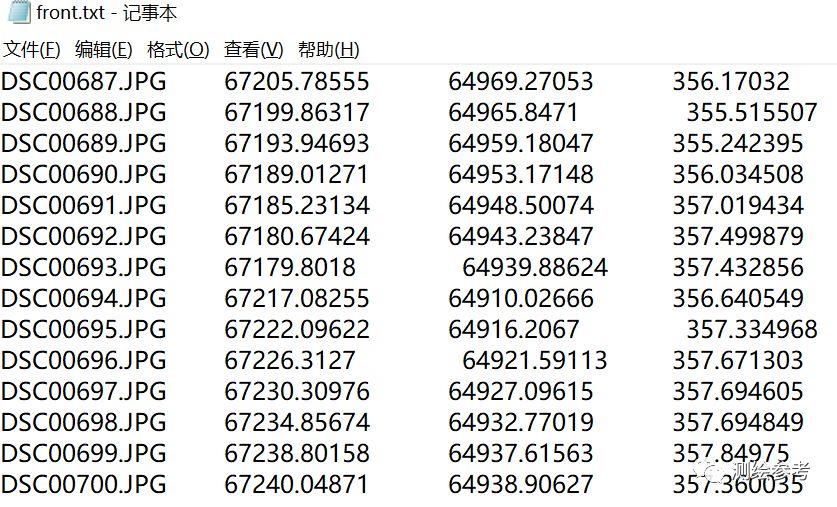

    注意,POS文件格式如下:照片名.JPG,X ,Y, Z(经度,纬度,高程),中间推荐用空格隔开。扩展名为“.txt”

    利用Photoscan处理空三导出smart3D空三文件详细教程

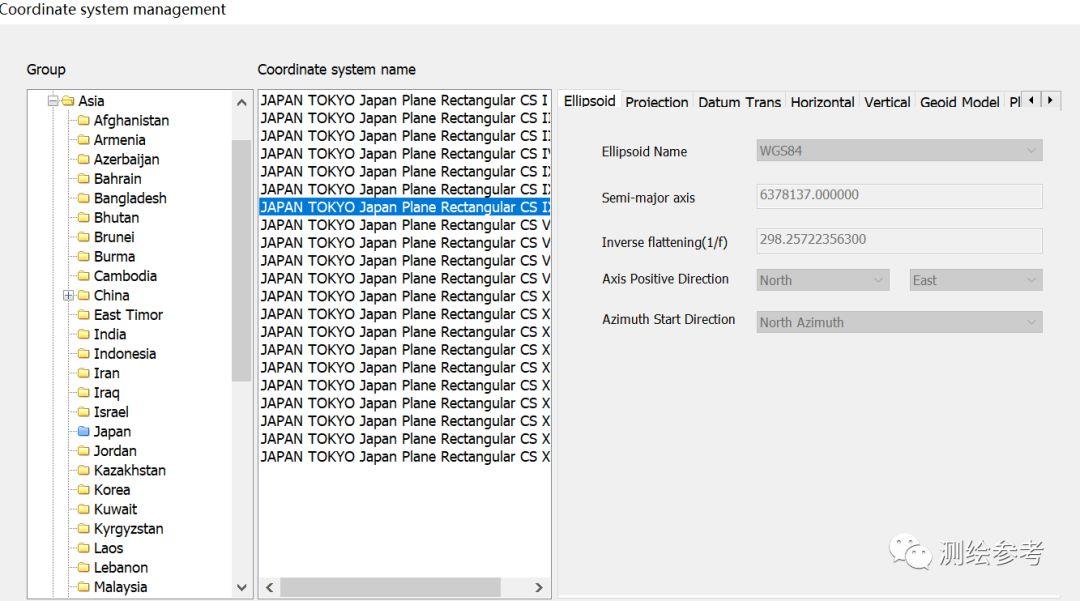

    在软件解算过程中,强烈推荐把POS和控制点转换成同一个坐标系统,方便后续加点,本案例是CGO设置目标坐标系,把直接将WGS84转换成本地坐标系。

    利用Photoscan处理空三导出smart3D空三文件详细教程



    添加像控点标识

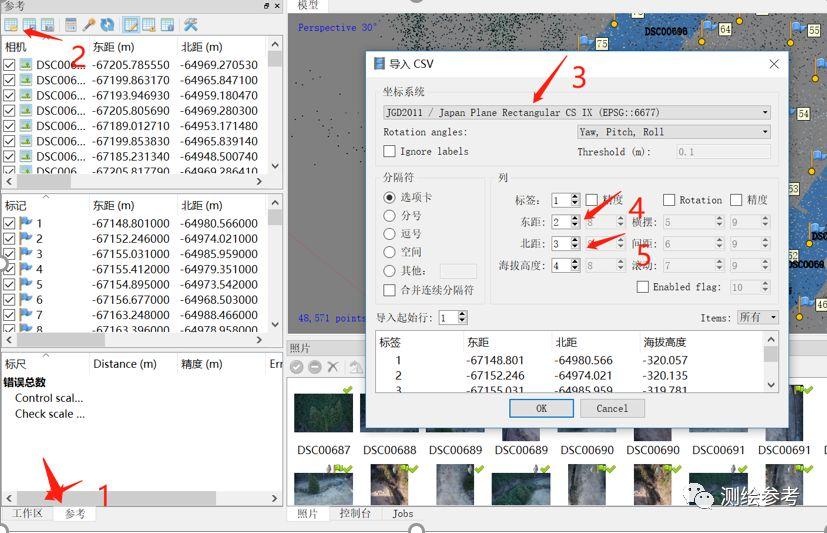

    1. 在参考导航栏下,再次点击导入,把准备好的控制点文件,导入进去后弹出【导入CSV】界面对话框,此时设置当前控制点坐标系,并检查向北,向东是否对应。外业常常会把向北和向东坐标对调,点击【ok】确认

    利用Photoscan处理空三导出smart3D空三文件详细教程



    注意,控制点TXT文件的导入格式如下:点名,X, Y ,Z。推荐用空格分开

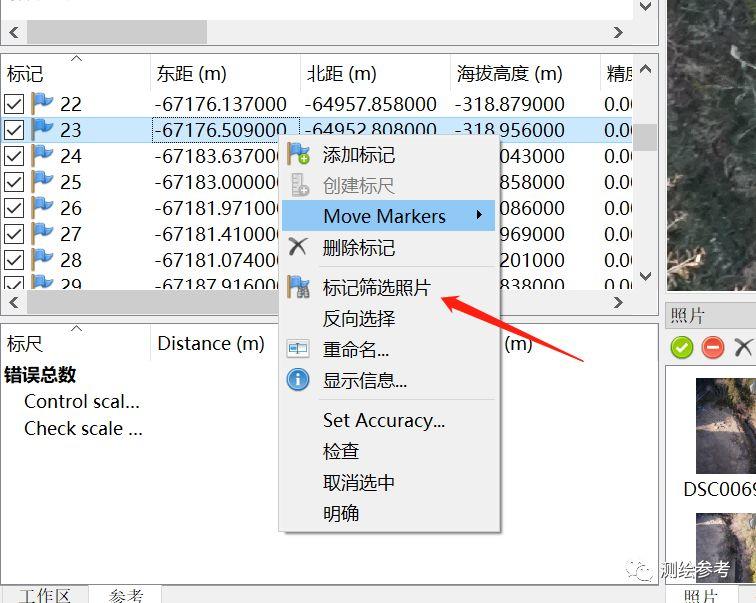

    2.选中其中一个控制点,右键然后选择【标记筛选照片】

    利用Photoscan处理空三导出smart3D空三文件详细教程

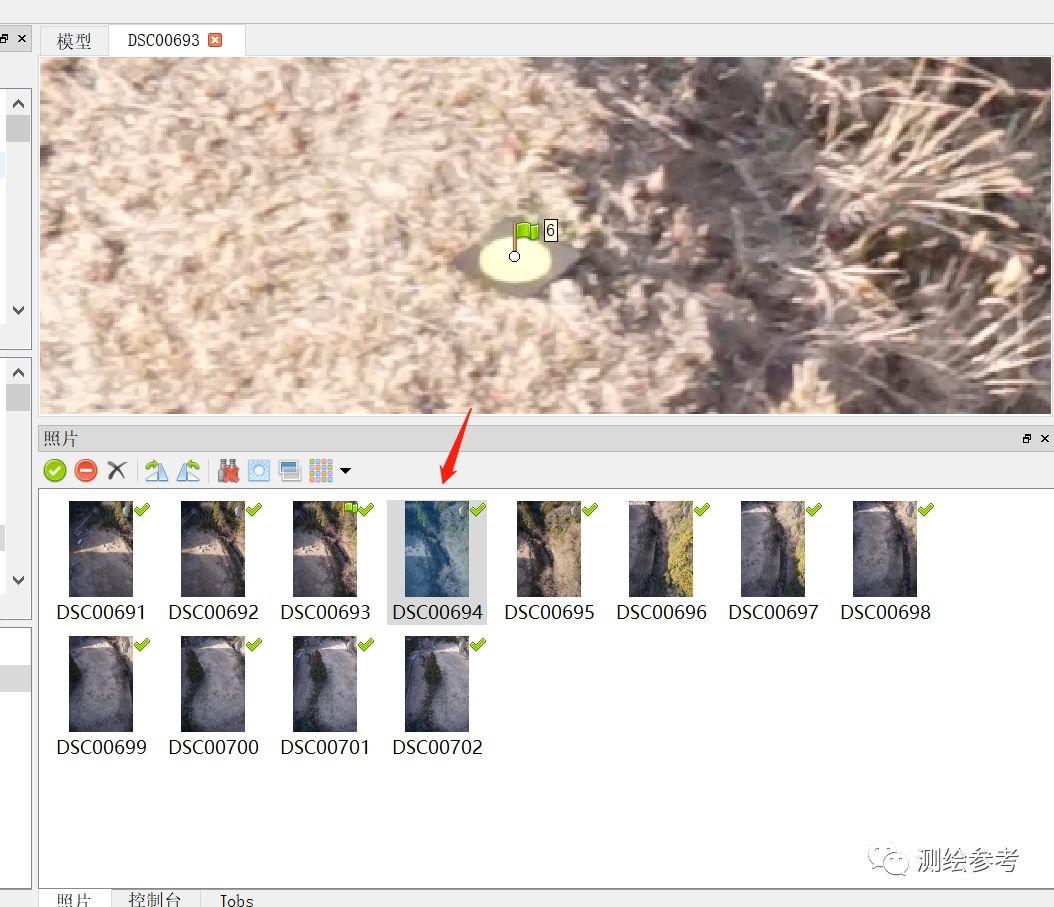

    在右下角,显示出筛选后,选中该控制点的所有照片,一般该控制点就在地面像控点标记附近,其准确性,取决于PPK精度。一开始控制点标记旗子是暗灰色

    按住左键拖动标记旗子后,放入实际地面像控点位置,会变成绿色,表示控制点位置确认

    利用Photoscan处理空三导出smart3D空三文件详细教程

    利用Photoscan处理空三导出smart3D空三文件详细教程



    在同一个控制点中国,定位三张以上照片,此控制点标记位置会越来越高。按照这个方法,定位3个以上控制点,或者把控制点全部定位完成,以确保精度。



    合并堆块,设置批量操作

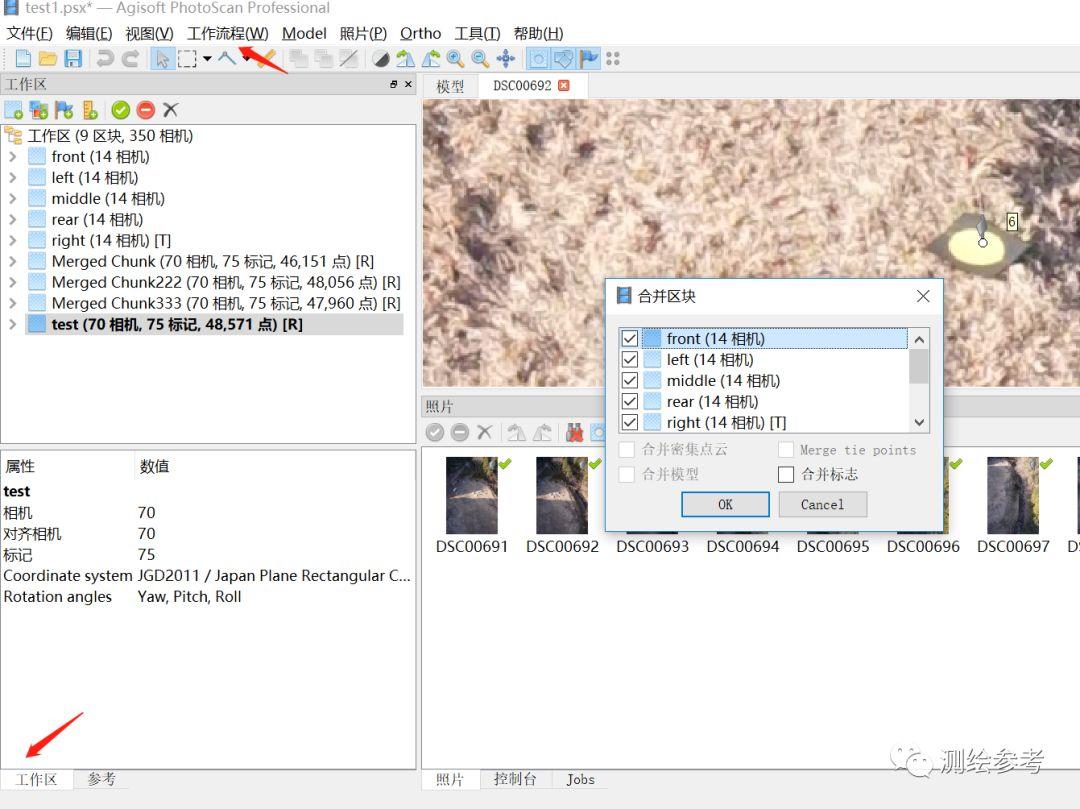

    点击左下角,【工作区】,点击【工作流程】,在下拉菜单中,选择【合并堆块】,如下图弹出的对话框,选择五镜头项目堆块,right,left,middle,rear和front全部打钩,点击【ok】

    利用Photoscan处理空三导出smart3D空三文件详细教程

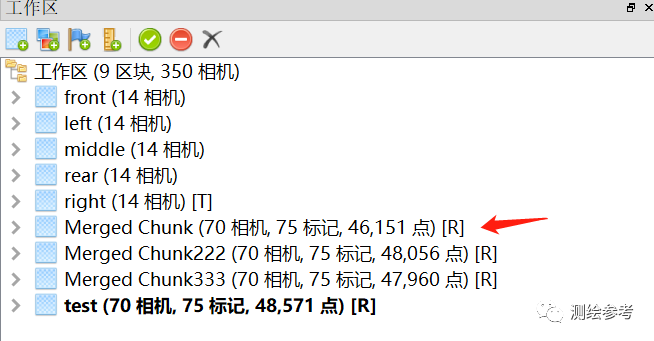

    合并完成后,会出现 【Merged Chunk】

    利用Photoscan处理空三导出smart3D空三文件详细教程

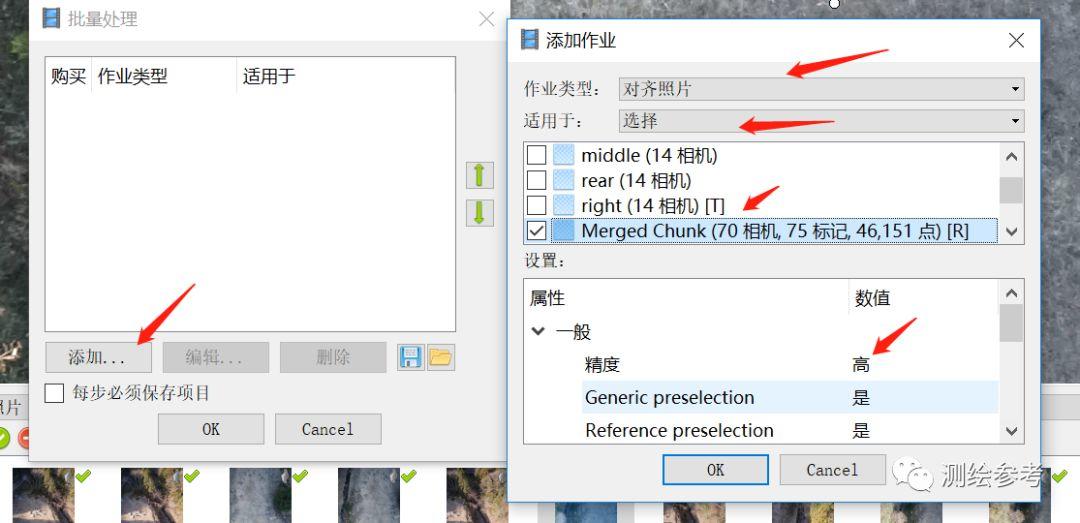

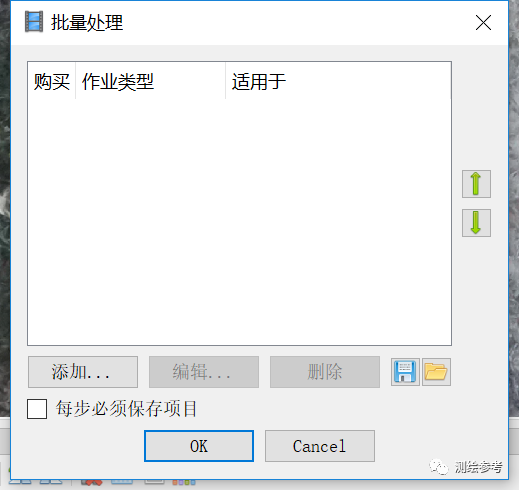

    再选择【工作流程】,下拉菜单找到【批量处理】,如下图,选择【添加】,作业类型选择【对齐照片】,适用于选中【选择】,在下面对话框中,选择刚刚合并的堆块“Merged Chunk”,注意下面的精度选择【低】即可,确认后,空三就开始了

    利用Photoscan处理空三导出smart3D空三文件详细教程

    利用Photoscan处理空三导出smart3D空三文件详细教程



    设置坐标系,导出空三文件

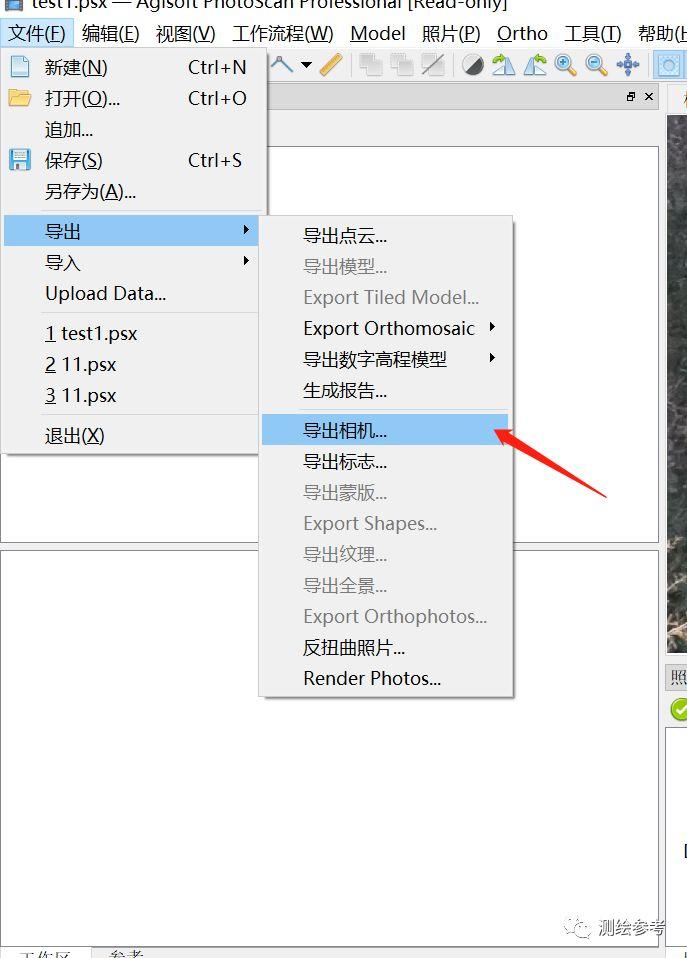

    在左上角,选择【文件】然后找到导出,选择【导出相机】,在弹出的对话框中,选择导出格式是【block exchange】

    利用Photoscan处理空三导出smart3D空三文件详细教程
