使用Smart3D进行倾斜摄影实景建模详细教程

    本文记录如何使用Smart3D软件(即ContextCapture)对倾斜摄影所得的照片进行实景建模。

    准备工作:倾斜摄影采集的照片和smart3D软件



    写在前面的总结:

    整个项目过程主要分三部分:

    • 新建工程(包括导入照片、检查照片)
    • 提交空三运算(包括一系列定义选择、打开引擎运算)
    • 新建重建工程(包括空间框架设置、一系列生产项目定义选择)

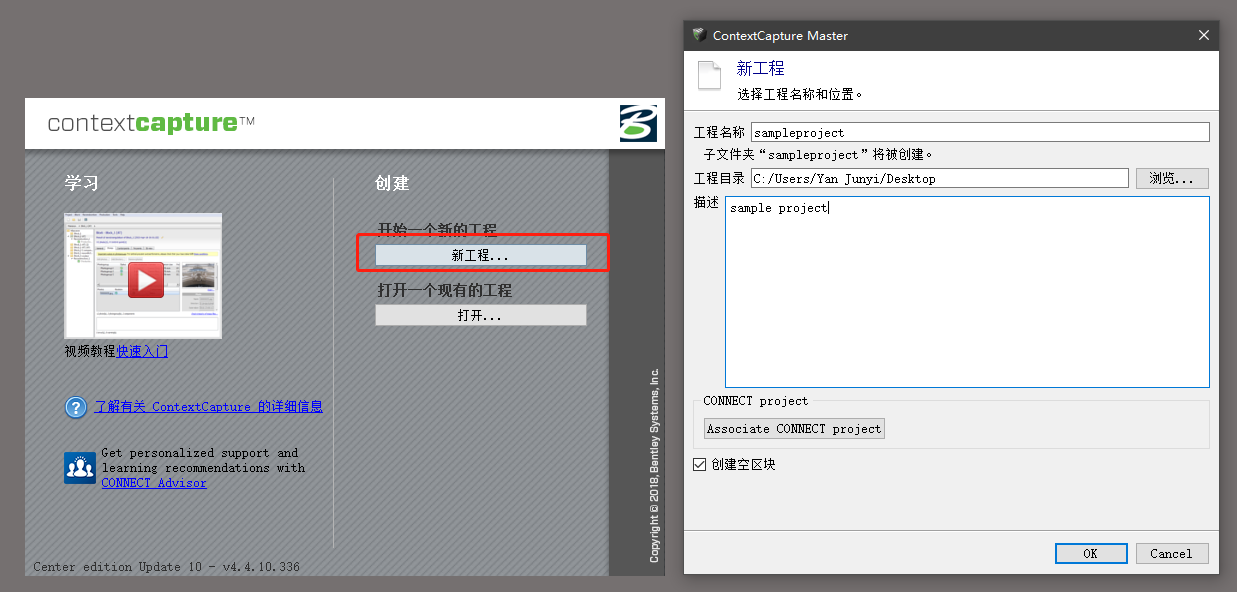

    1、打开ContextCapture Master,新建工程

    我用了汉化包,但是汉化不完全,下面主要操作按钮将会以中/英文标出。

    使用Smart3D进行倾斜摄影实景建模详细教程

    2、添加影像

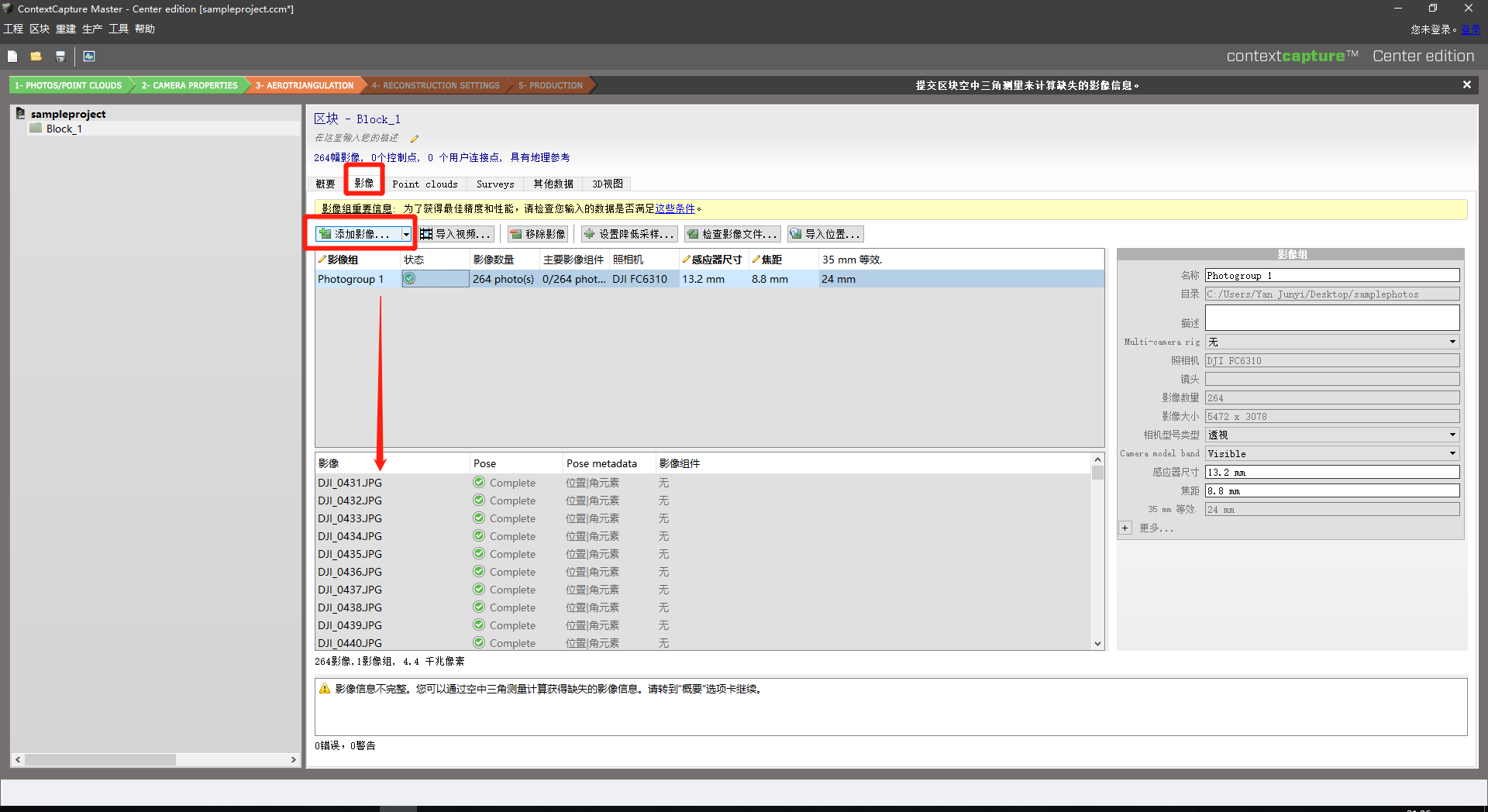

    选择影像/Photos选项卡,然后点击添加影像/Add photos按钮,添加要建模的照片。

    添加影像你可以选择单张添加和整个文件夹添加。这里添加整个文件夹,添加完成后会出现你所添加的内容:

    使用Smart3D进行倾斜摄影实景建模详细教程

    3、检查影像文件

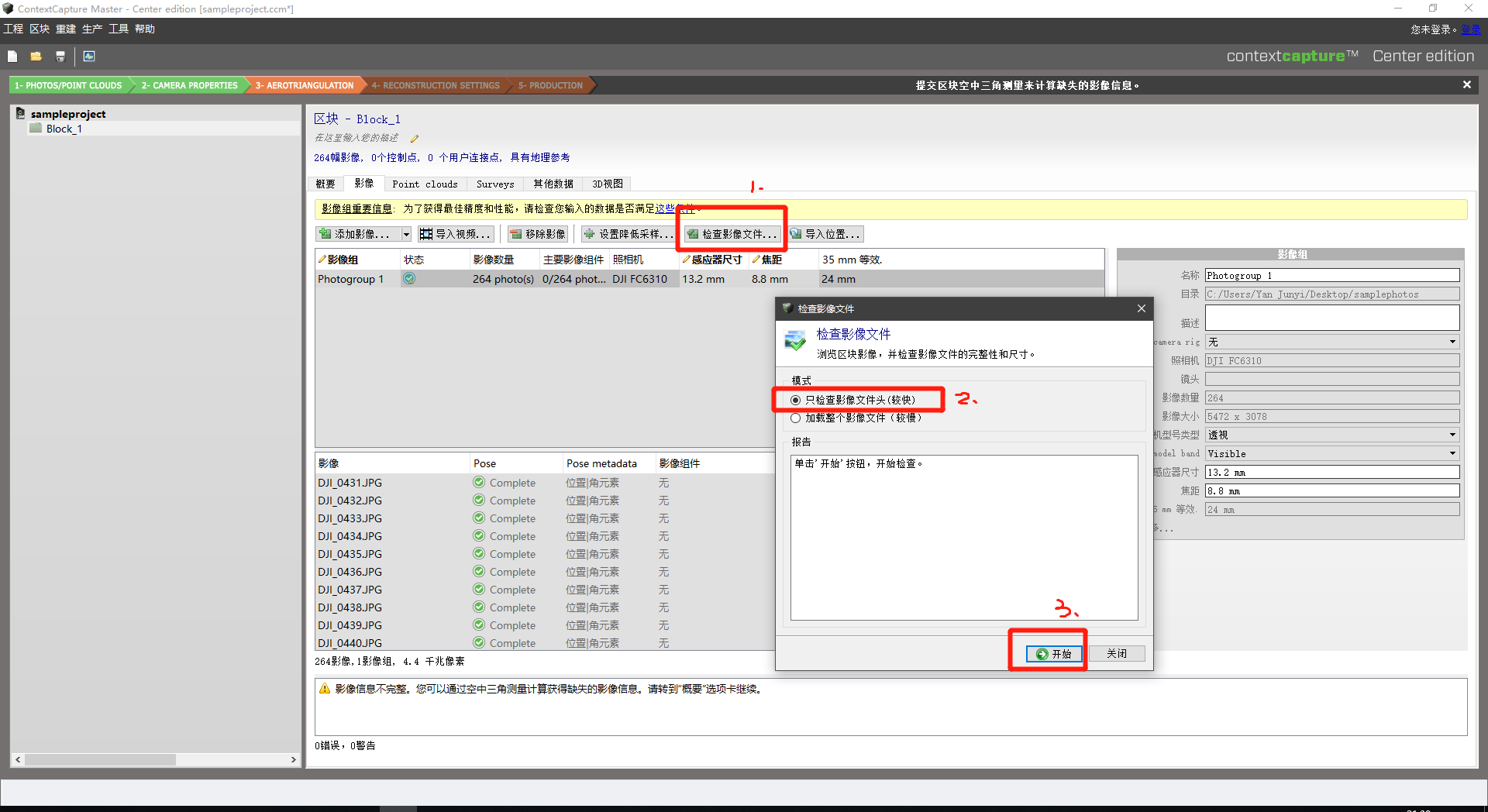

    点击检查影像文件/check image files按钮,选择只检查影像文件头/check image file header only(faster)。点击开始/Start。

    若无意外,报告/Report框里会出现“264/264 幅影像文件被成功打开了”。

    若报错,请检查你的影像文件是否受损。

    使用Smart3D进行倾斜摄影实景建模详细教程

    4、提交空三运算

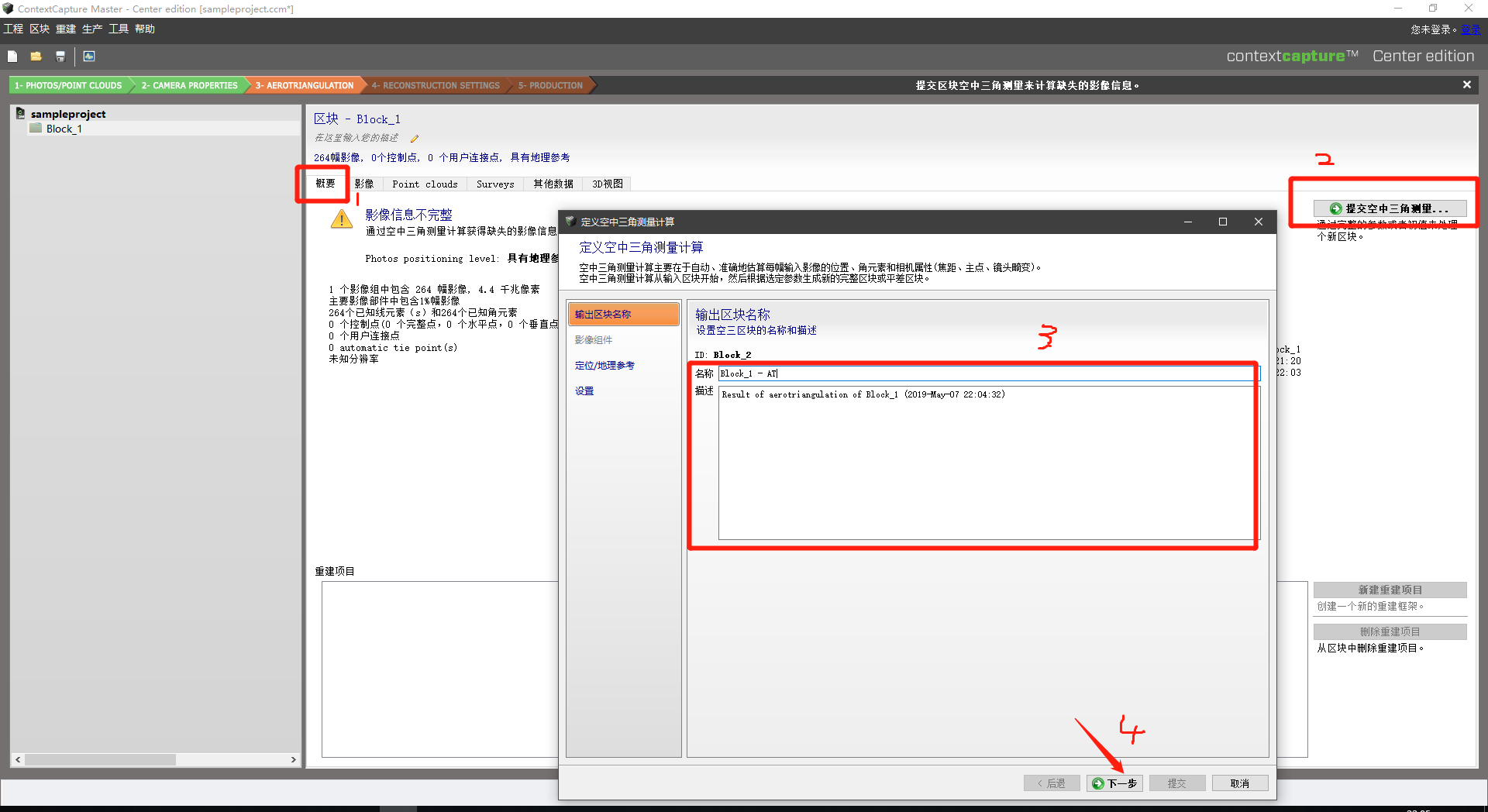

    选择概要/General选项卡,然后点击右侧的提交空中三角运算/Submit按钮。

    填入输出区块名称和概述后,点击下一步进入定位/地理参考:

    使用Smart3D进行倾斜摄影实景建模详细教程

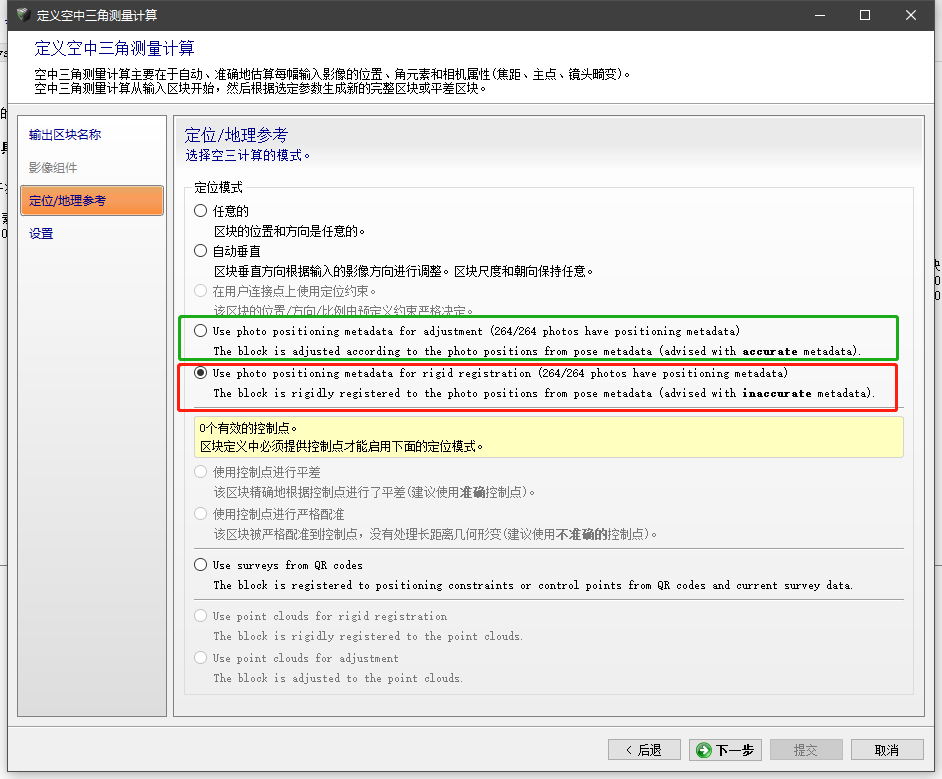

    注意,若在3、4步骤之间,在surveys一栏添加了控制点,则选择使用控制点坐标(绿色框),如果没有添加控制点,会默认选择使用照片坐标(红色框)。这里我们没有添加控制点,默认选择使用照片坐标。直接点击下一步进入设置:

    使用Smart3D进行倾斜摄影实景建模详细教程

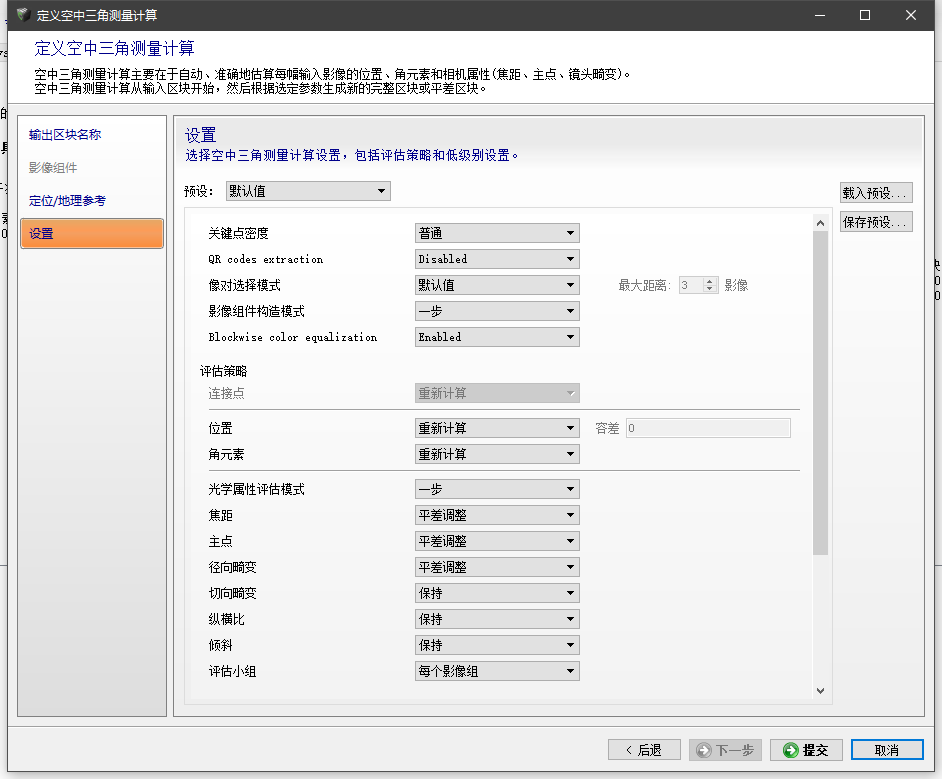

    这一步各项选择默认,直接点击提交:

    使用Smart3D进行倾斜摄影实景建模详细教程

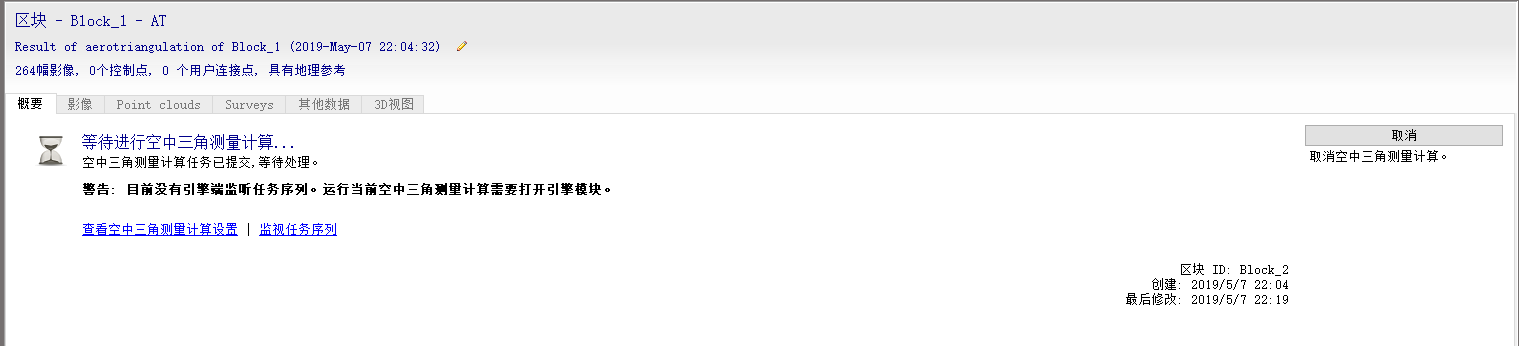

    窗口提示等待空中三角测量计算。

    使用Smart3D进行倾斜摄影实景建模详细教程

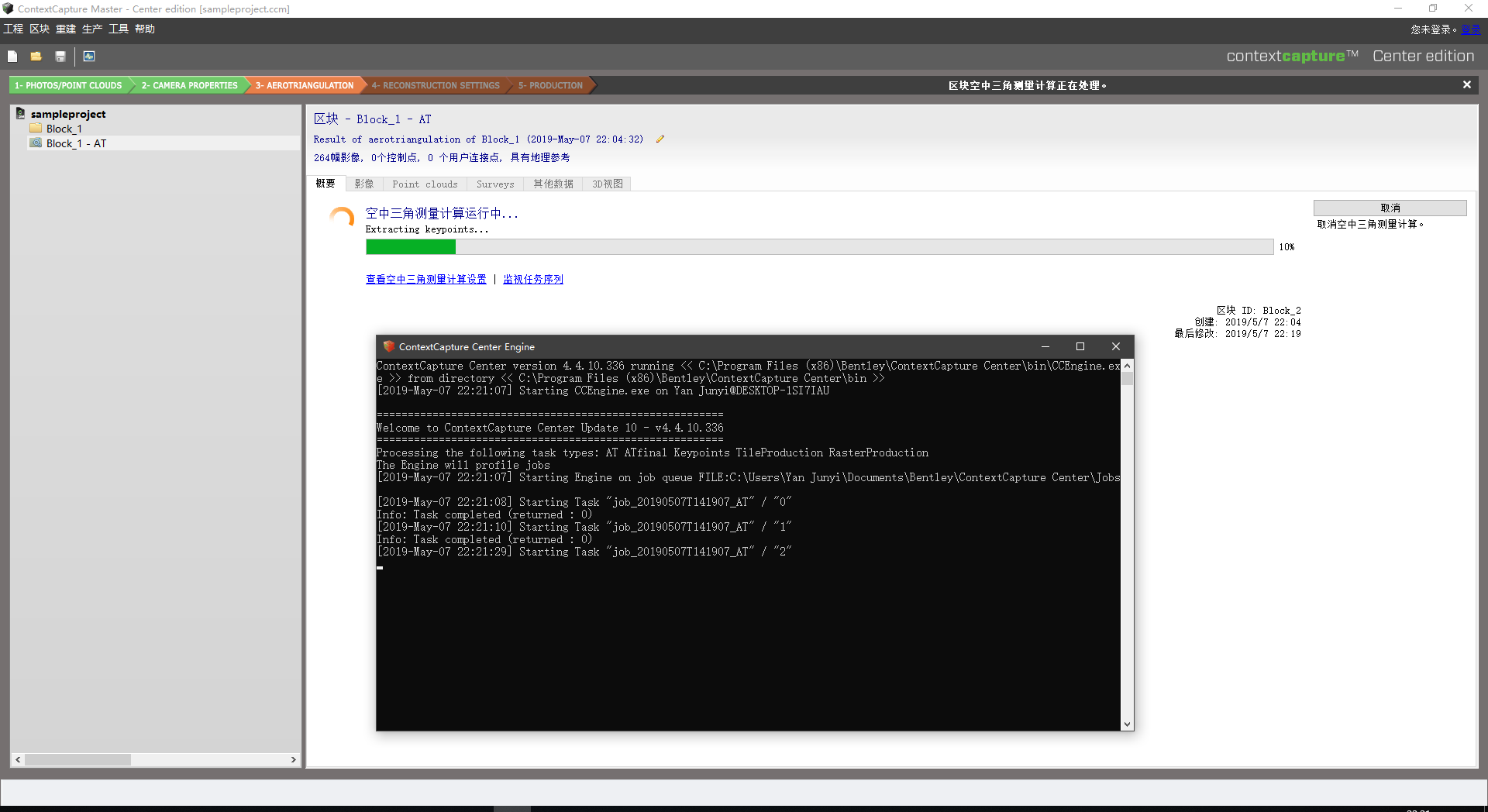

    5、打开引擎ContextCapture Center Engine

    打开引擎,橙色图标那个。此时空三运算开始:

    使用Smart3D进行倾斜摄影实景建模详细教程

    6、新建重建项目

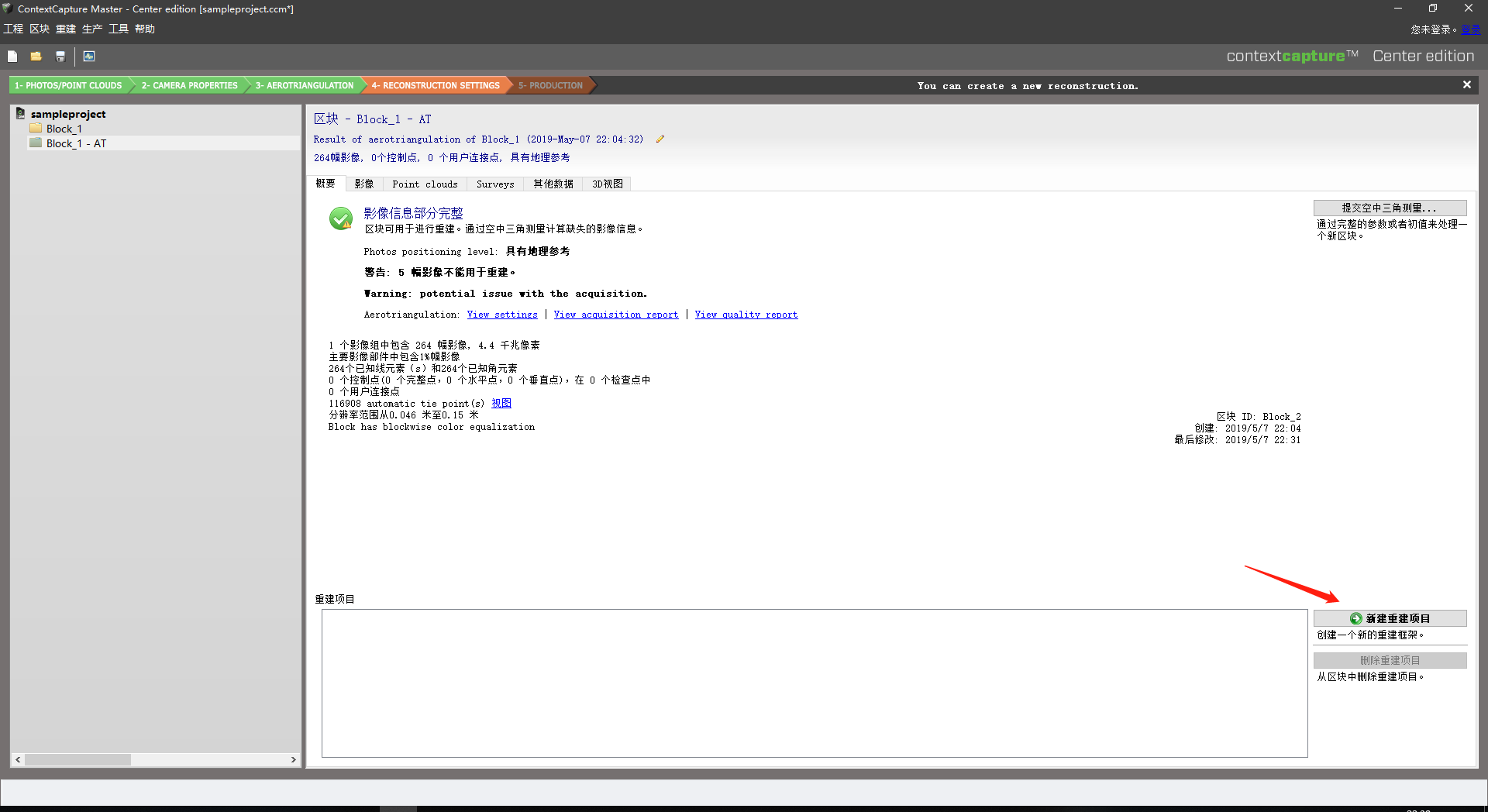

    空三运算结束后,点击右下方新建重建项目/New reconstruction。

    使用Smart3D进行倾斜摄影实景建模详细教程

    由上图可见有五张照片无法使用,我们可以点击查看详细的报告。我们先继续操作。

    7、空间框架设置

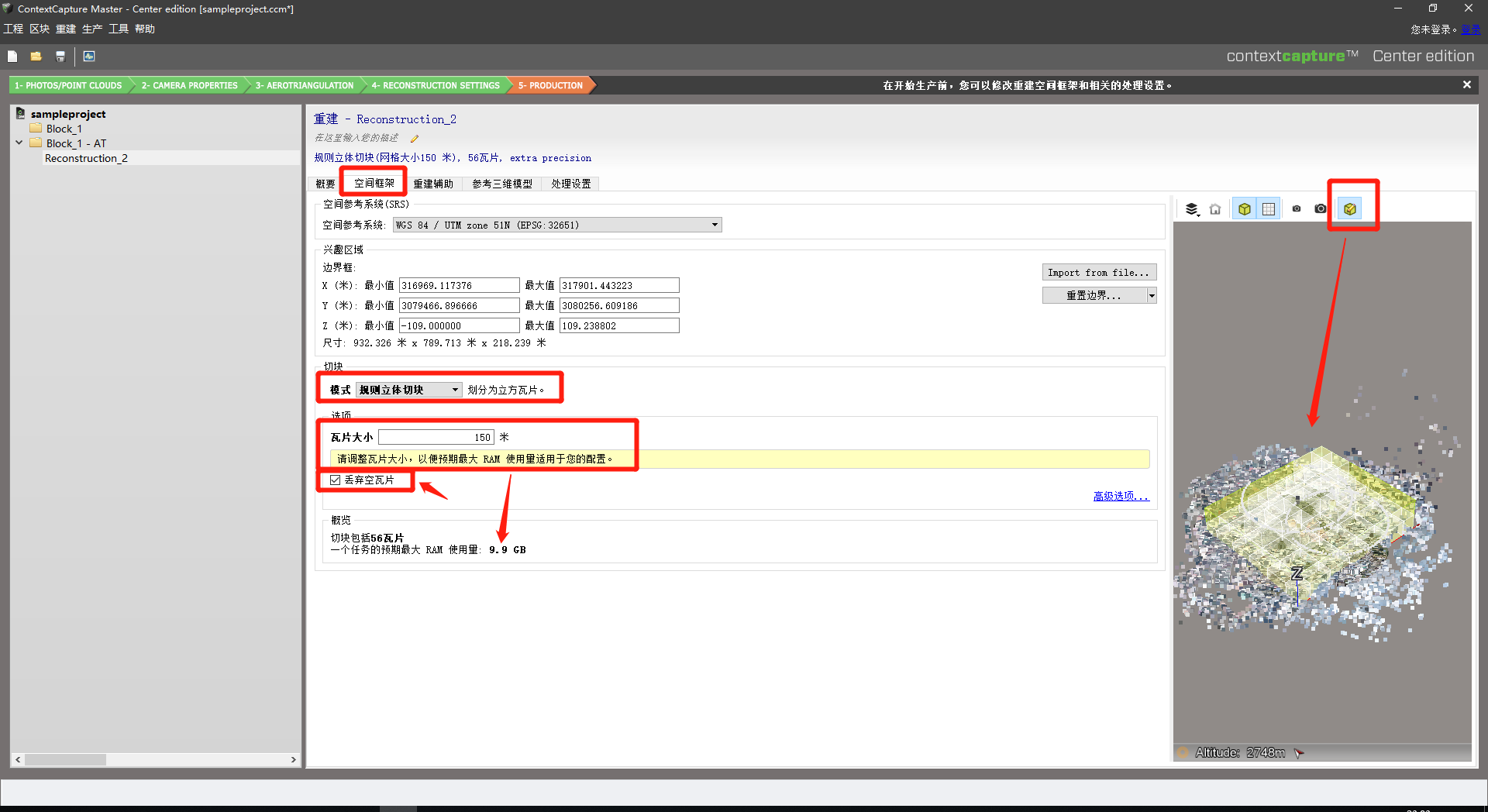

    选择空间框架/Spatital framework选项卡,按下图所示设置进行分块,:

    使用Smart3D进行倾斜摄影实景建模详细教程

    为了加快时间(虽然还是要很久),可在右侧使用标出按钮编辑兴趣区域。你也可以自定义设置,注意最终显示的RAM使用量不超出你的配置。

    8、新的生产项目设置

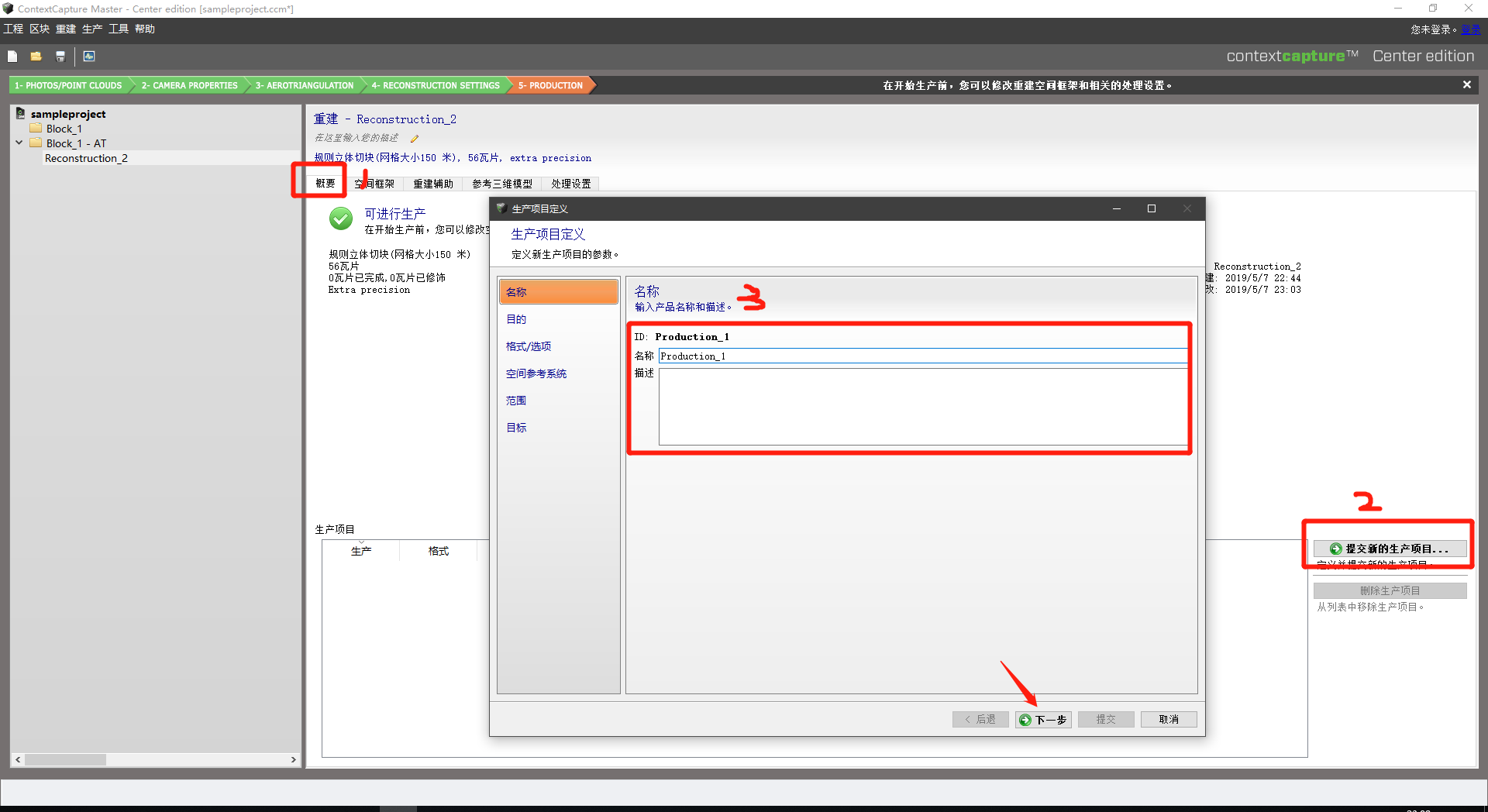

    上面配置好分块后,回到概要/General选项卡后,点击提交新的生产项目/Submit New Production按钮。跳出生产项目定义窗口。

    写好【名称】:

    使用Smart3D进行倾斜摄影实景建模详细教程

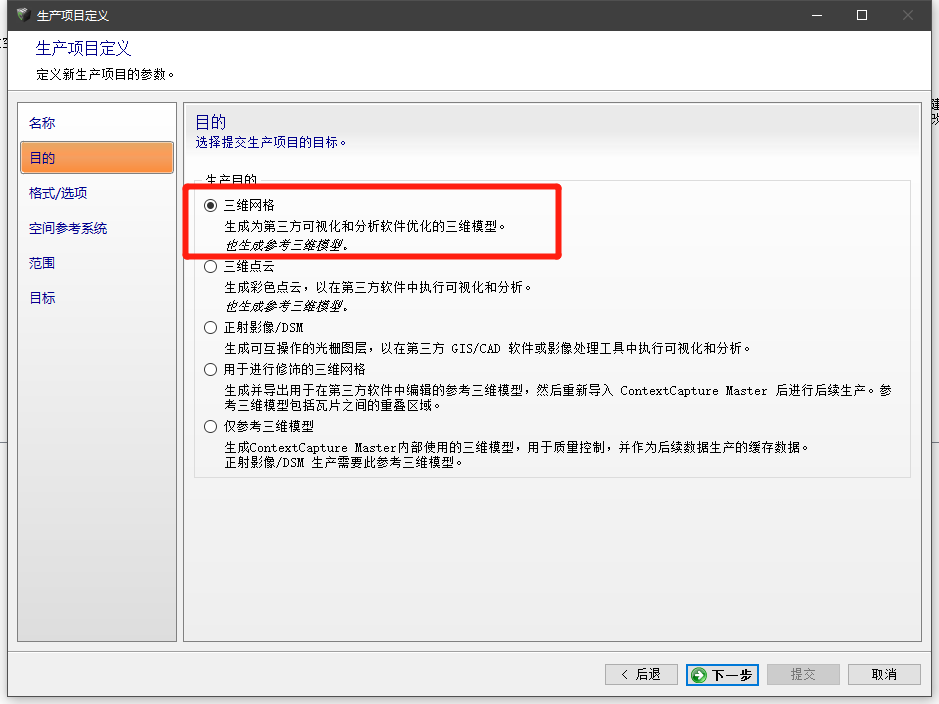

    【目的】这里选择三维网格:

    使用Smart3D进行倾斜摄影实景建模详细教程

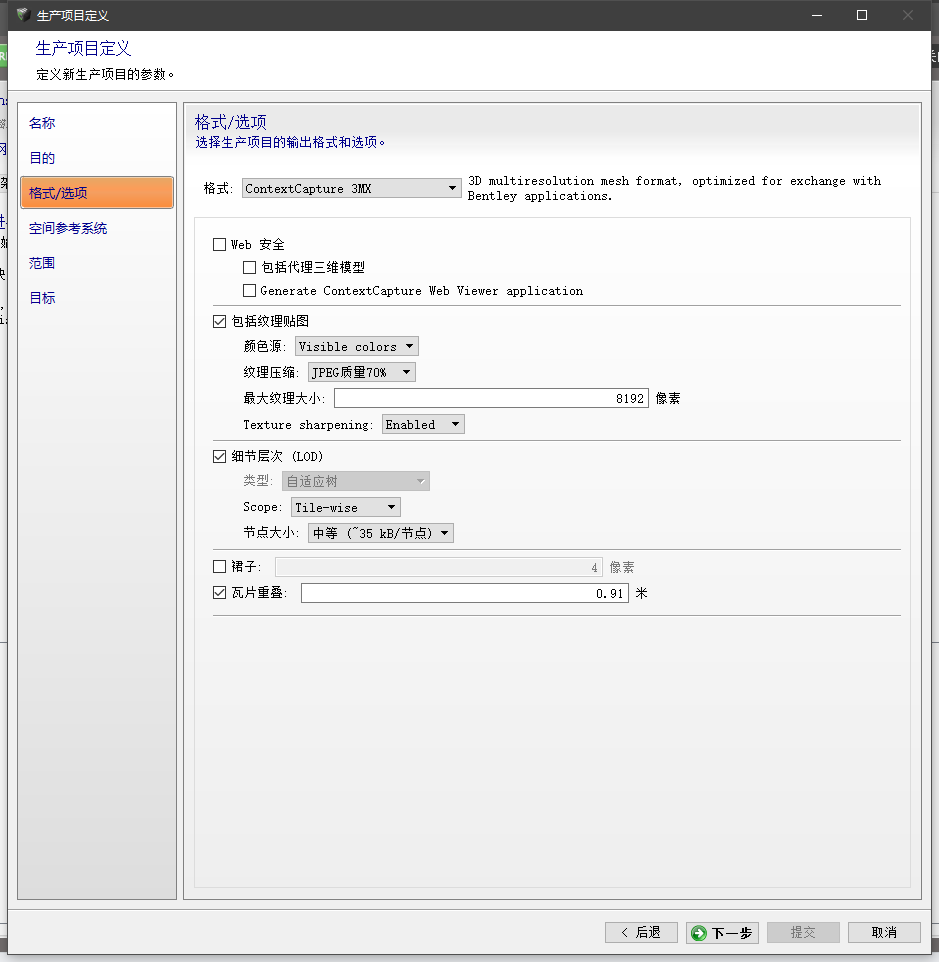

    【格式/选项】格式下拉可选很多种,这里选smart3D自己的格式,其他默认即可:

    使用Smart3D进行倾斜摄影实景建模详细教程

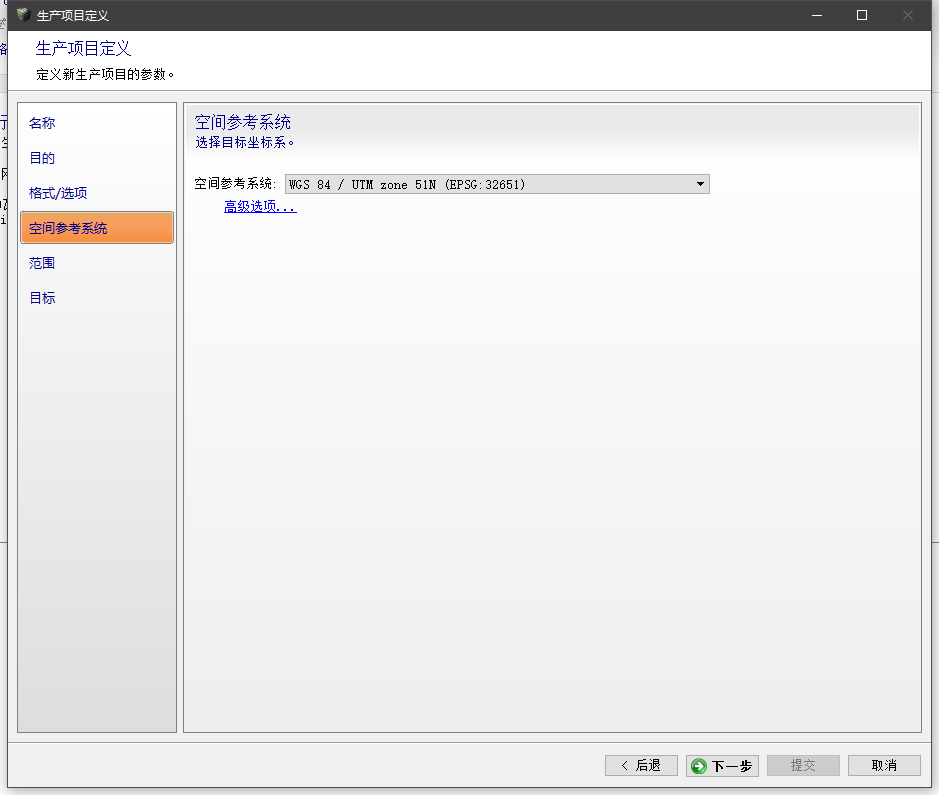

    【空间参考系统】选择模型所使用的坐标系:

    使用Smart3D进行倾斜摄影实景建模详细教程

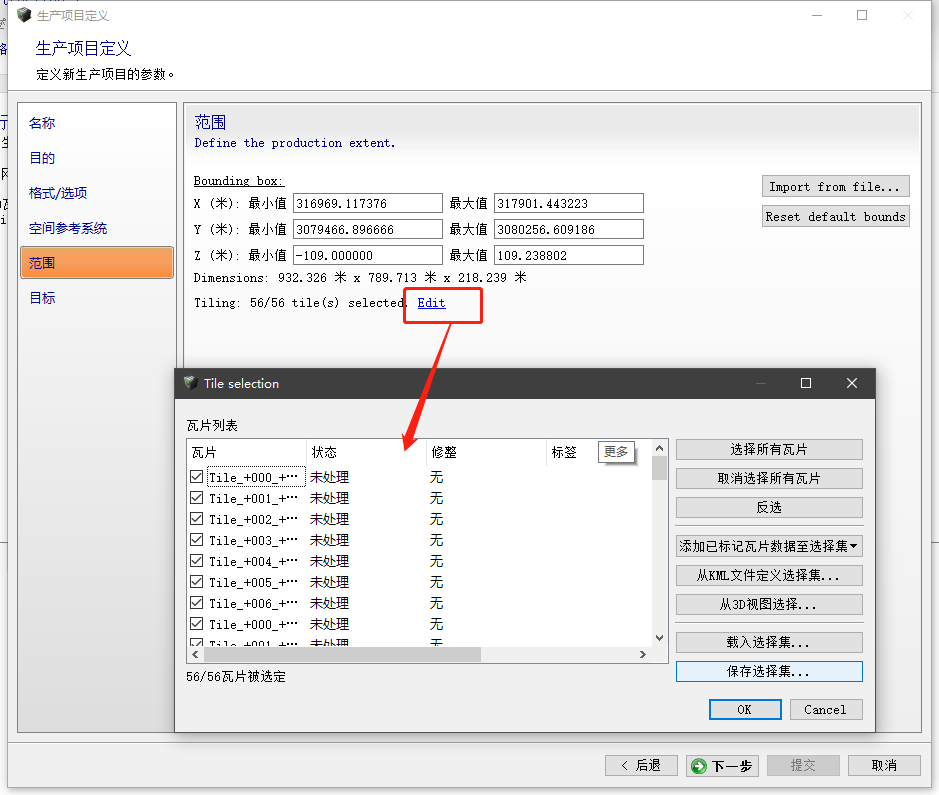

    【范围】勾选要进行建模的瓦片后(默认全选),你也可以点击编辑,选择你要进行生产的瓦片:

    使用Smart3D进行倾斜摄影实景建模详细教程

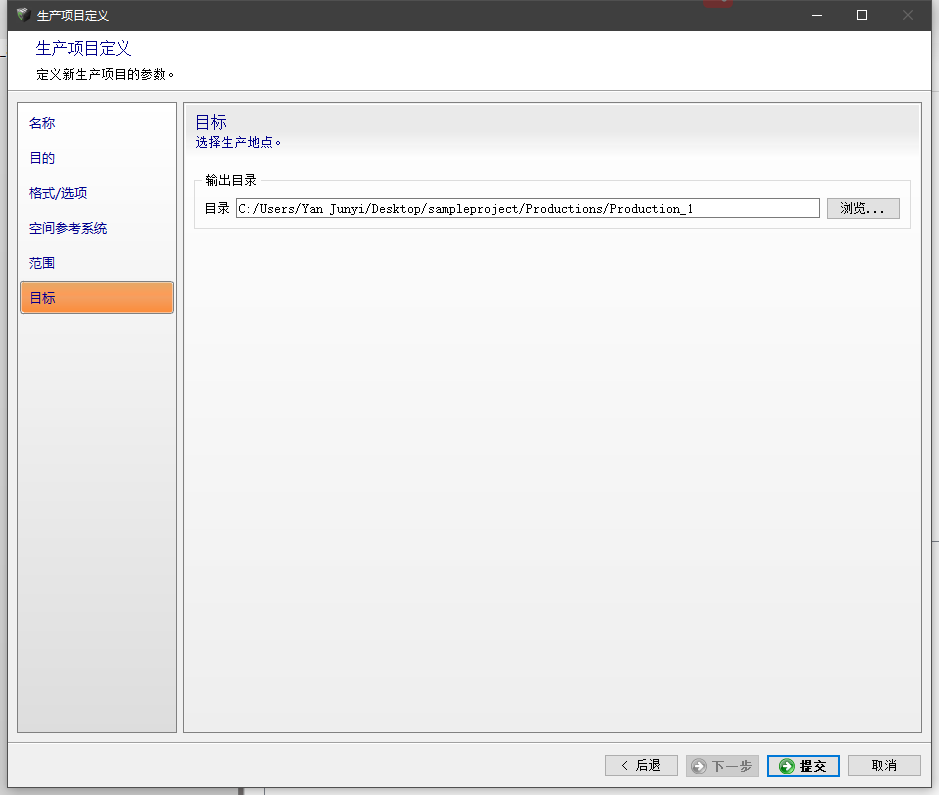

    【目标】即项目存放地址,选择你的输出文件夹,然后提交:

    使用Smart3D进行倾斜摄影实景建模详细教程



    9、等待。。。无尽的等待。。。

    至此所有的操作已经完成,等待模型生产完成即可。所需时间由你项目大小和电脑配置决定。你也可以关闭该程序。只留下引擎程序打开就行。

    至于项目结果。。今晚就出不来了,等建完了发在Blink吧。
