【道路测量】道路工程测量准备工作



    资料收集

    公路工程一般按两个阶段施工,第一阶段路基和底基层施工,第二阶段基层和路面施工。施工单位根据所承建标段收集有关设计文件图表,通常公路施工测量应收集设计文件图表主要有:

    1、公路平面总体设计图(路线平面图);

    2、路线纵断面图;

    3、路基横断面图;

    4、路面结构图;

    5、路基设计表;

    6、道路设计直曲表及竖曲线表

    7、埋石点成果表(包括导线点成果表、水准点成果表);

    8、逐桩坐标表;

    9、路基标准横断面图。

    【道路测量】道路工程测量准备工作
    现场勘察

    施工项目进驻现场后,应全面熟悉设计图表文件,进行施工标段现场勘察核对,其主要内容包括:

    1、搞清施工标段路线起点里程桩和终点里程桩实地位置以及标段四周地貌概况,确定取土弃土运输便道位置,制定临时排水措施等。

    2、对照路线设计纵断面及横断面图查看沿线地形,分析挖方、填方地段。

    3、查看平面控制导线点位、交点点位和高程控制水准点位实地位置完好程度,各点通视情况能否满足放样需要。

    4、确定施工标段沿线应加密的施工导线点、施工水准点的实地位置,拟订联测已知导线点、水准点方案。

    5、考察沿线盖板涵、通道、圆管涵、桥梁等附属构造物实地现状,制定放样方案。

    经过实地勘察,发现施工现场存在与设计图表文件不符的内容,及时向业主或监理报告,并根据施工现场实况,制定施工测量方案

    【道路测量】道路工程测量准备工作
    熟悉图纸

    1、公路平面总体设计图

    1)直线曲线组合,曲线元素图上位置,构造物盖板涵等图上位置桩号,路堑、路堤图上位置等。

    2)标段沿线地形地貌,以及挖方、填方段大致情况。

    3)支线与主线路关系,以及支线线形外貌等。

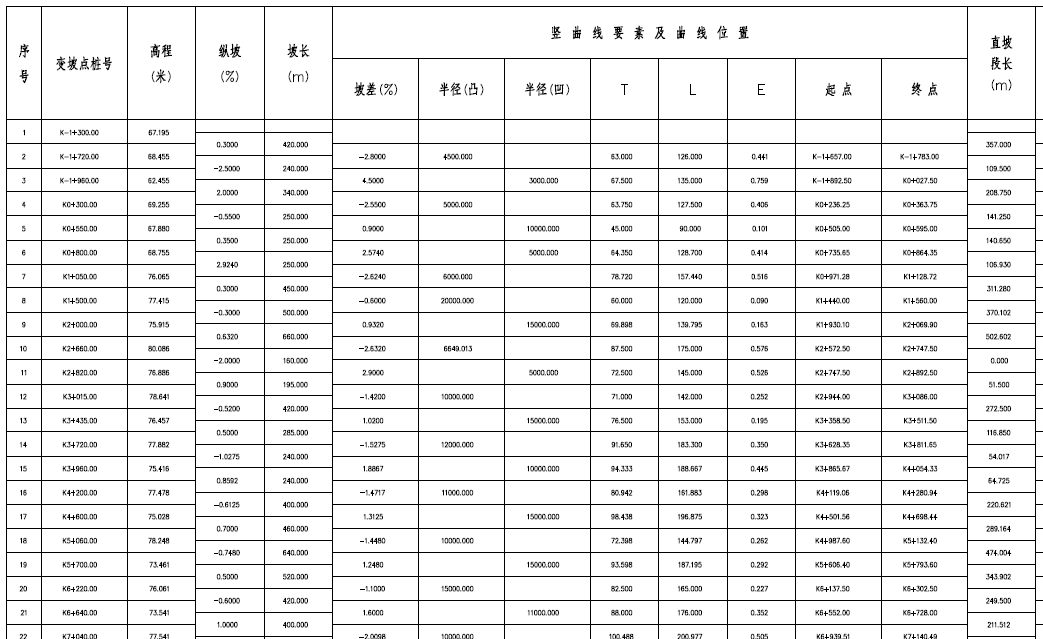

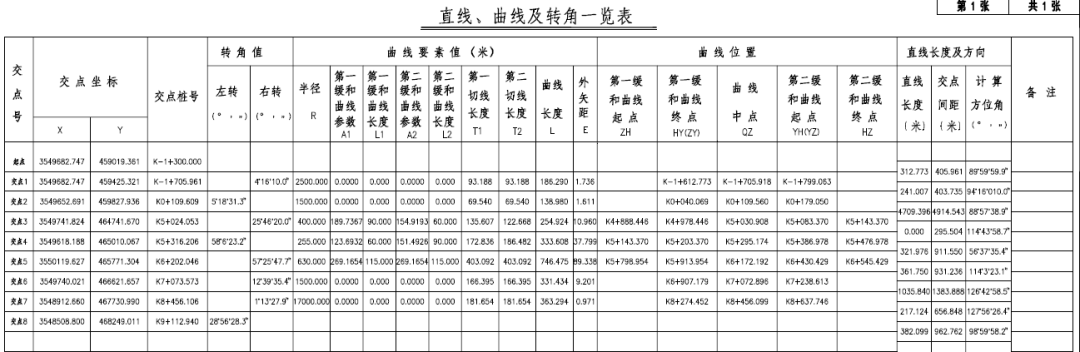

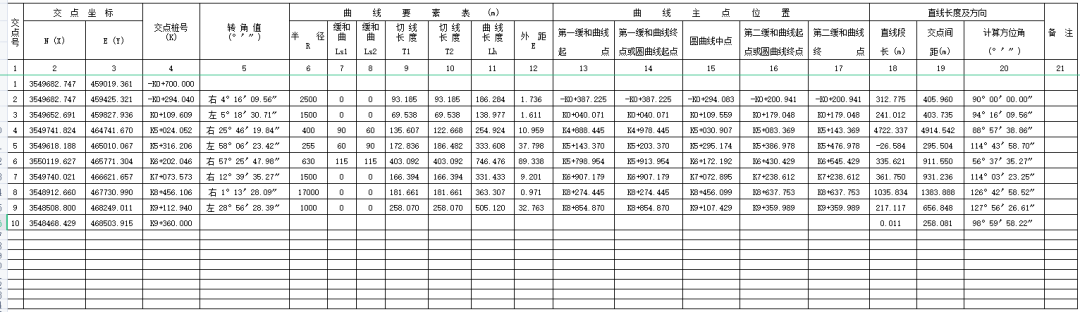

    2、直线曲线及转角表、竖曲线表和逐桩坐标

    依据道路直曲表和竖曲线表,利用测量软件建立线路,进行曲线参数计算复核,计算复核道路设计逐桩坐标。

    【道路测量】道路工程测量准备工作

    【道路测量】道路工程测量准备工作

    【道路测量】道路工程测量准备工作

    3、路线纵断面图

    1)线路中线纵向高低起伏情况以及中线纵向原地形高低起伏情况。

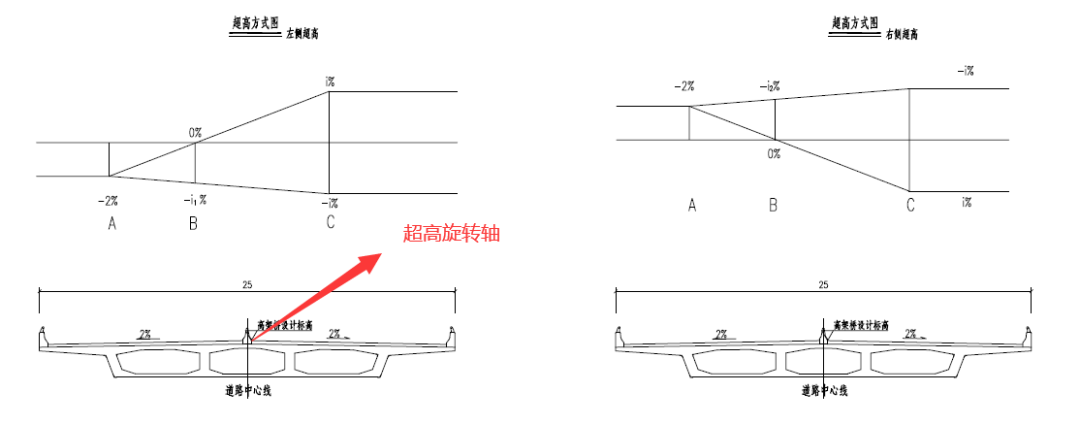

    2)线路中线里程桩号及相应地面高程、设计高程、填挖高度、地质概况、直线及平曲线、超高方式超高旋转轴、超高起止桩号、超高曲线半径、缓和曲线长度、左右转角。

    【道路测量】道路工程测量准备工作

    3)线路中线纵坡、变坡点里程桩号及高程。

    4)线路沿线构造物、涵道等里程桩号。

    4、路基横断面图

    1)路面以上挖方概况

    2)路面上原地形两侧高低

    3)中桩挖方高度,边桩挖方高度,据此和坡度比可定出初挖时堑顶的位置

    4)路面是否有中央有分隔带,路边外是水沟,碎落台等;

    5)确定中桩至坡脚的距离、边坡比以及挖方面积等。

    5、路面横断面结构图

    主线路面结构层各层厚度及填料要求,中央分隔带宽度,路缘带宽度,行车道宽度,硬路肩宽度,土路肩宽度,路拱坡度,土路肩坡度等。

    6、路基设计表

    了解每一横断面各里程桩地面设计高程及其填挖高度,路面宽度,路面边缘,硬路肩外边缘,行车道外边缘,中央分隔带边缘设计高程以及变

    坡点桩号及高程,纵坡坡度,坡长和竖曲线要素等。

    同时仔细查看平交路口,线路加宽渐变方式,渐变段起止桩号等,只有全面熟悉了这些,才能顺利地开展施工测量工作,才能指导线路施工的顺利进行,才能保证线路施工的质量
