实测分享贴(1)▷Smart3D大面积水域破洞修复解决思路

    ContextCapture(Smart3D)大面积水域破洞修复解决思路



    技术问题

    倾斜摄影测量日渐发展的今日让河道治理等应用逐渐离不开无人机航测,然而就空三计算而言,大面积水域由于缺少特征点难以被匹配正确,最终我们的成果模型往往出现水面破洞。不过问题不大,CC软件针对水面破损情况提供了专门的约束工具,按照以下实操说明,用户轻轻松松5分钟就可以得到平整水域啦!



    实测分享贴(1)▷Smart3D大面积水域破洞修复解决思路



    1

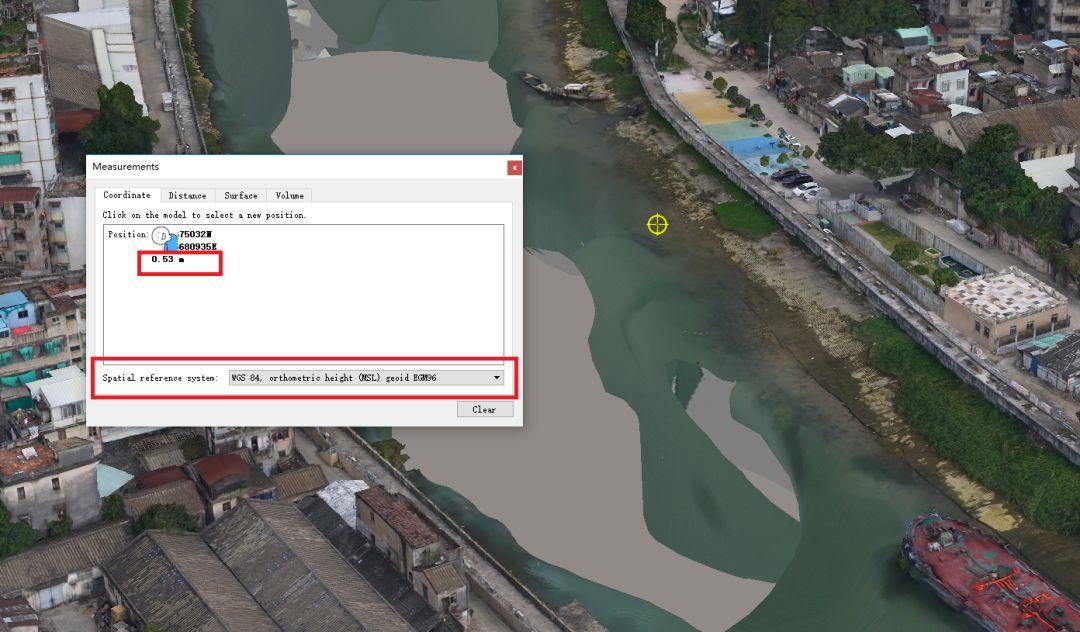

    首先,在一次常规空三及建模后(如上图),明显看到大片水域存在空洞情况,影响成图效果之余甚是不美观;然后言归正传,我们用 Acute 3D Viewer 打开该模型并大概量取水面某点高度并记录。

    ✦此处选择坐标系下的海拔高度值!



    实测分享贴(1)▷Smart3D大面积水域破洞修复解决思路



    2

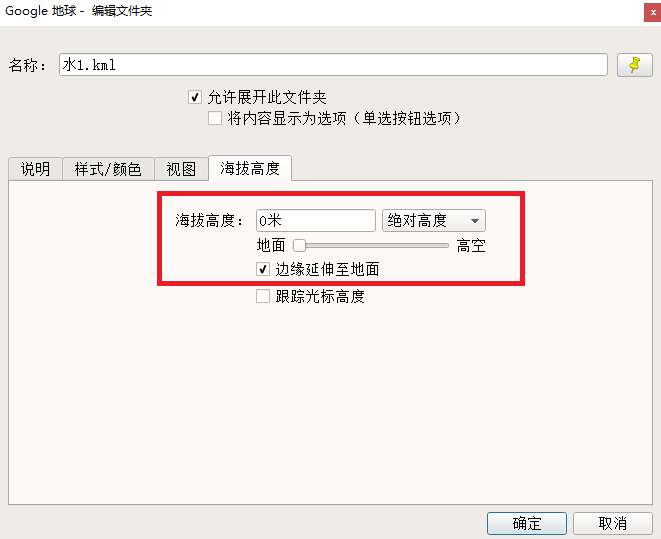

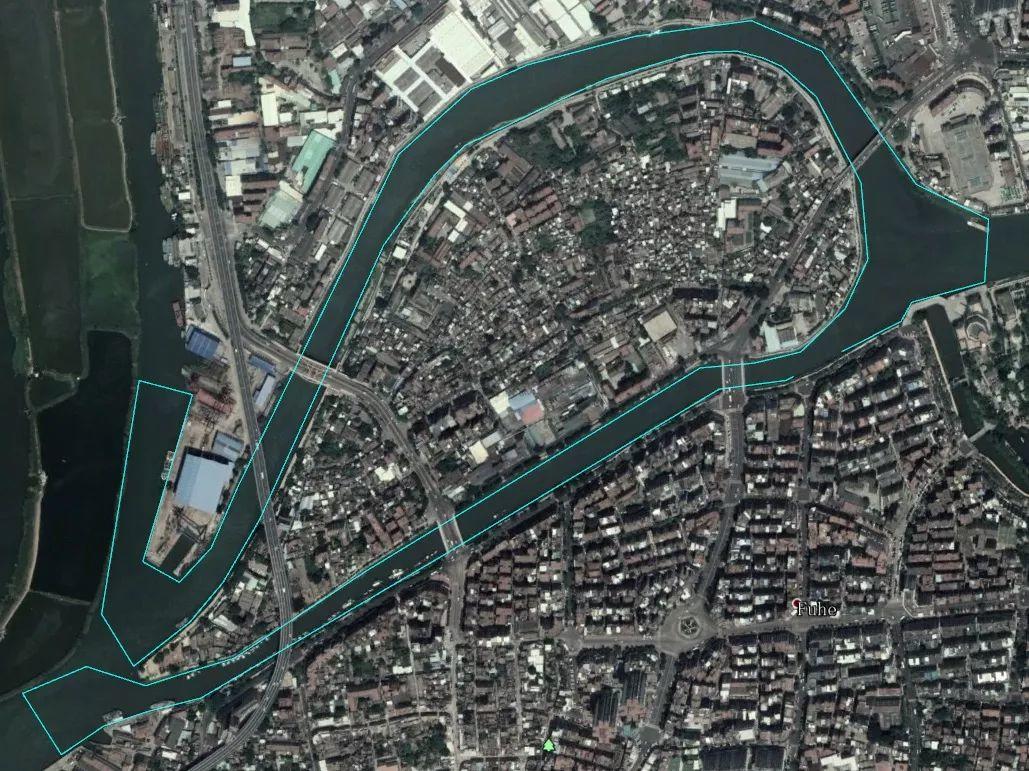

    导出第一次空三生成的KML格式文件并将其导入谷歌地球,此时谷歌地球会根据照片的GPS信息锁定测区;则我们通过谷歌地球上的区域绘制水面多边形,并参考第一次的模型水面设置其高度;保存该多边形且准备将其导入CC软件。

    ✦注意选择相应的海拔高度!如果高度不匹配则水面高或低于建筑!



    实测分享贴(1)▷Smart3D大面积水域破洞修复解决思路



    实测分享贴(1)▷Smart3D大面积水域破洞修复解决思路



    3

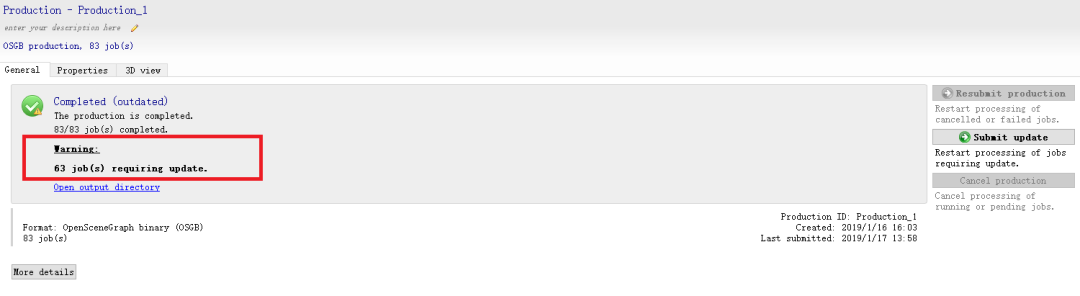

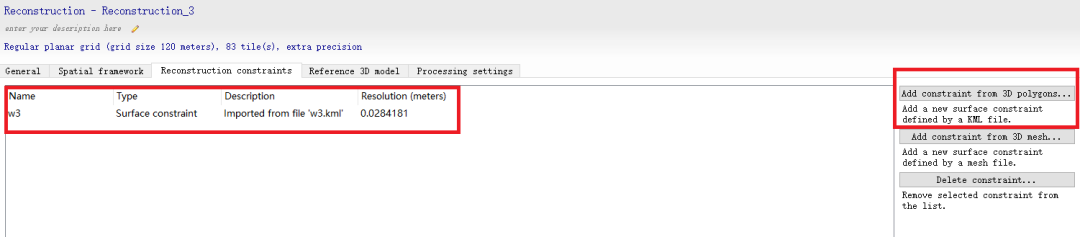

    在CC软件重建约束里导入水面KML文件,而后可以看到重建的块更新,继续提交生产即可。



    实测分享贴(1)▷Smart3D大面积水域破洞修复解决思路



    实测分享贴(1)▷Smart3D大面积水域破洞修复解决思路



    实测分享贴(1)▷Smart3D大面积水域破洞修复解决思路

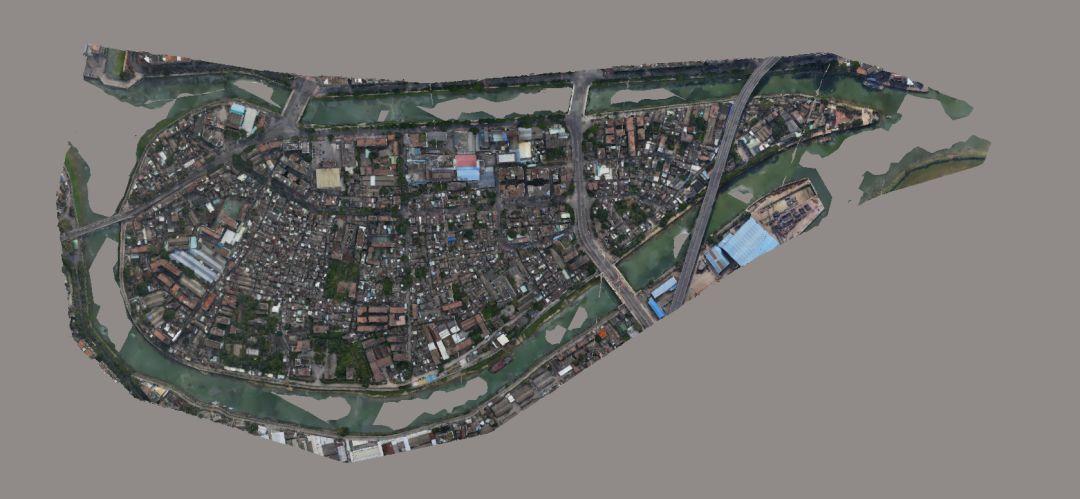

    水面约束前后对比



    实测分享贴(1)▷Smart3D大面积水域破洞修复解决思路



    实测分享贴(1)▷Smart3D大面积水域破洞修复解决思路



    实测分享贴(1)▷Smart3D大面积水域破洞修复解决思路
    本文转自 吴湛斌的个人公众号: BenniesGIS
