【惊艳】用手机玩转Smart3D三维建模



    前段时间在整理电脑上的资料时无意发现了很早以前刚接触Smart3D出差学习时用手机拍摄的照片并用Smart3D做出了模型。

    个人感觉挺不错(很是惊艳)的就分享给大家

    若有不正之处,还请大家给予指正。



    往下看(滑动)之前来分析下,下面

    哪张是用手机拍摄的照片

    哪张是做成的模型的截图



    【惊艳】用手机玩转Smart3D三维建模

    1号

    【惊艳】用手机玩转Smart3D三维建模

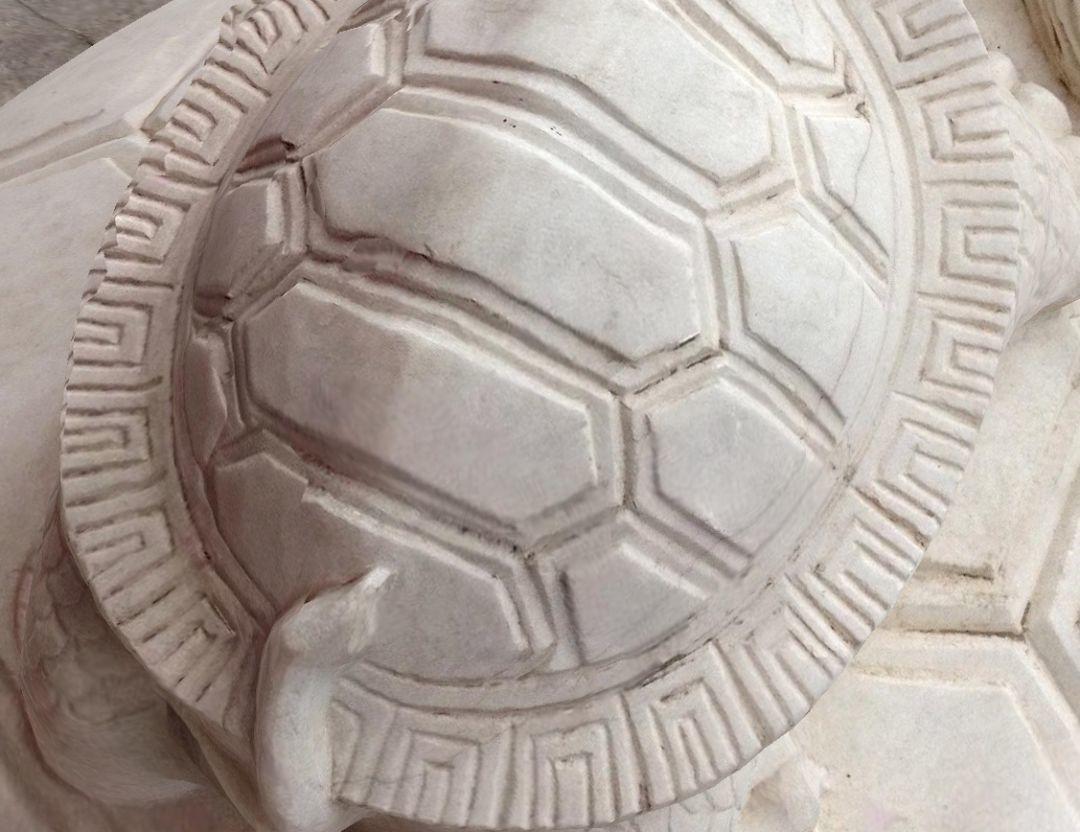

    2号



    下面就来分享下用手机来玩转Smart3D建模



    1拍照技巧(捕获对象)



    Smart3D作为一个自动化建模不需过多人工干预的软件,照片的拍摄至关重要。

    照片的好坏直接影响着模型的好坏



    如何拍照?



    物体的同一部分的不同拍摄 (确保最低 60%的重叠和最大角差的 15 ° 之间连续照片) 的对象,单反或手机保持在相同的距离可以环绕式地从物体周围均匀分隔地采集影像



    【惊艳】用手机玩转Smart3D三维建模



    若你想要更加细化的三维模型则需要逐步的靠近对象并采集影像。



    【惊艳】用手机玩转Smart3D三维建模



    总之拍摄时照片不仅要多还要重叠度好



    当时拍摄时围绕着这个石狮360度由外到内包括纹理的细节都有拍摄,共30张。



    【惊艳】用手机玩转Smart3D三维建模

    2Smart3D生产流程





    1. Sensor size 传感器尺寸的大小



    怎么新建工程导入照片等一些细节这个我就不一介绍了。



    对于用手机拍摄的照片现的疑惑就是输入传感器尺寸的大小。(当时我刚接触这个软件时关于手机相机传感器的大小真是百度了很久也测试了很多次)



    一些单反相机我们很容易在网上查到

    例如这款SongA7RIII

    它的传感器尺寸的大小会很详细的标准出来



    【惊艳】用手机玩转Smart3D三维建模



    但是对于手机,传感器大小厂家一般是不会告诉你的,你能查到的也只是传感器的类型。



    当时我拍摄时用的是索尼MATE M8





    【惊艳】用手机玩转Smart3D三维建模



    这是中关村在线上的参数,传感器只有类型没有参数。



    当时在网上找个各种关于手机的论坛,贴吧也没有找到具体的数值,但是找到了关于传感器尺寸的相关信息。



    【惊艳】用手机玩转Smart3D三维建模

    可以看到iphone4s的是4.13mm*3.05mm



    【惊艳】用手机玩转Smart3D三维建模



    根据这个参考值,我把索尼Xperia Z1传感器大小设置为6.4(当时还用魅蓝手机拍照跑过一次,我设置的传感器大小也是6.4效果也不错)





    2. 空三运算

    点击   【惊艳】用手机玩转Smart3D三维建模 开始空三



    模式的选择

    一般默认的都是 Use photo positioning data

    这种是选用照片的定位数据,这项主要适用于航拍的大范围

    Automatic vertical这项主要是定位模式,针对照片方向定向

    (两个都有测试,感觉没有区别,但是既然给了这个模式肯定是有它的算法的)



    【惊艳】用手机玩转Smart3D三维建模



    剩下的就是默认选项



    【惊艳】用手机玩转Smart3D三维建模

    打开引擎开始空三运算



    3. 模型重建

    空三跑完后确认无误,就开始重建生成



    【惊艳】用手机玩转Smart3D三维建模



    但在准备模型生成之前一定要先调节生产区域



    【惊艳】用手机玩转Smart3D三维建模



    剩下的就是格式的选择等一些的设置。



    然后就是等待生成模型。。。



    具体的过程就不介绍了,关于Smart3D的教程公众号主页都有,大家可以自己获取。



    3成果模型



    模型跑完后,就是开始欣赏生产的模型啦~!(激动的心情)



    【惊艳】用手机玩转Smart3D三维建模

    当时的拍摄时相机位置



    【惊艳】用手机玩转Smart3D三维建模

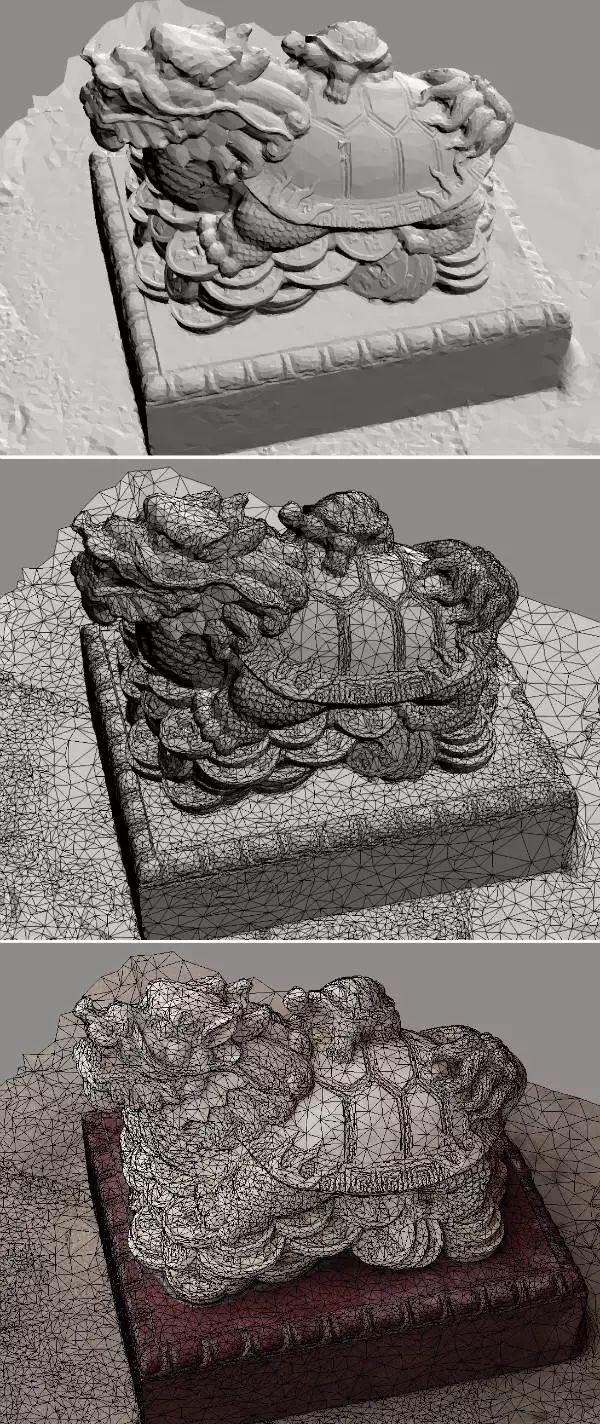

    惊艳吧~!在Acute3D Viewer打开时真是惊呆了,效果如此之好!



    【惊艳】用手机玩转Smart3D三维建模

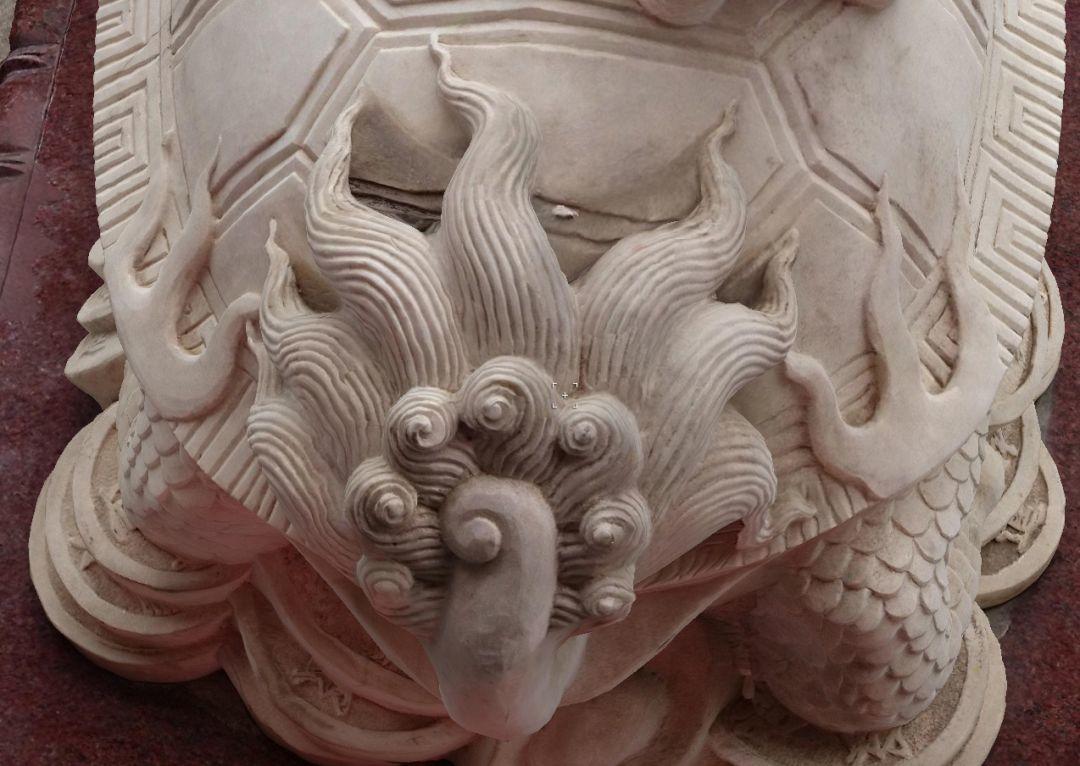

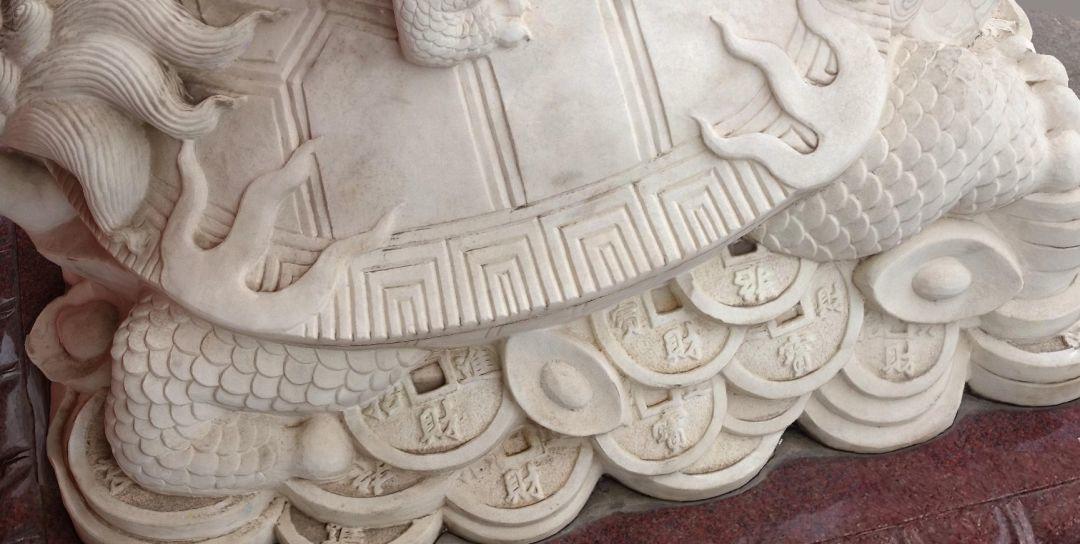

    再看看细节大图



    【惊艳】用手机玩转Smart3D三维建模

    【惊艳】用手机玩转Smart3D三维建模

    【惊艳】用手机玩转Smart3D三维建模

    【惊艳】用手机玩转Smart3D三维建模



    全是模型截图并不是照片



    等等



    我们再看个更复杂更惊艳的



    【惊艳】用手机玩转Smart3D三维建模

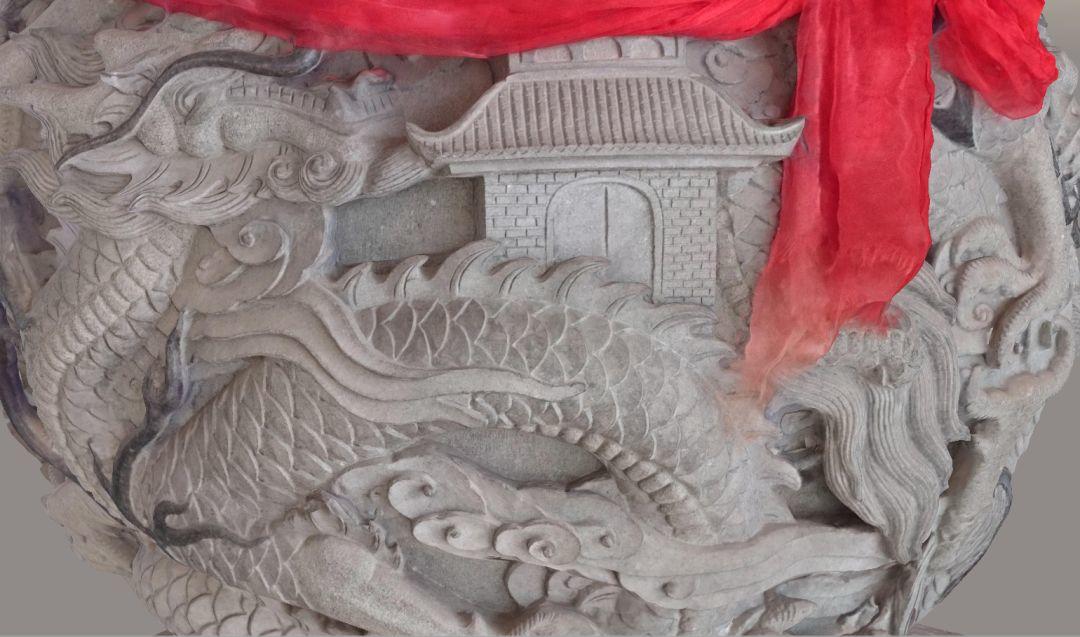

    这是当时另外做的一个雕刻石球的模型,由于太高顶部无法拍摄,所以生产的都是拉花。

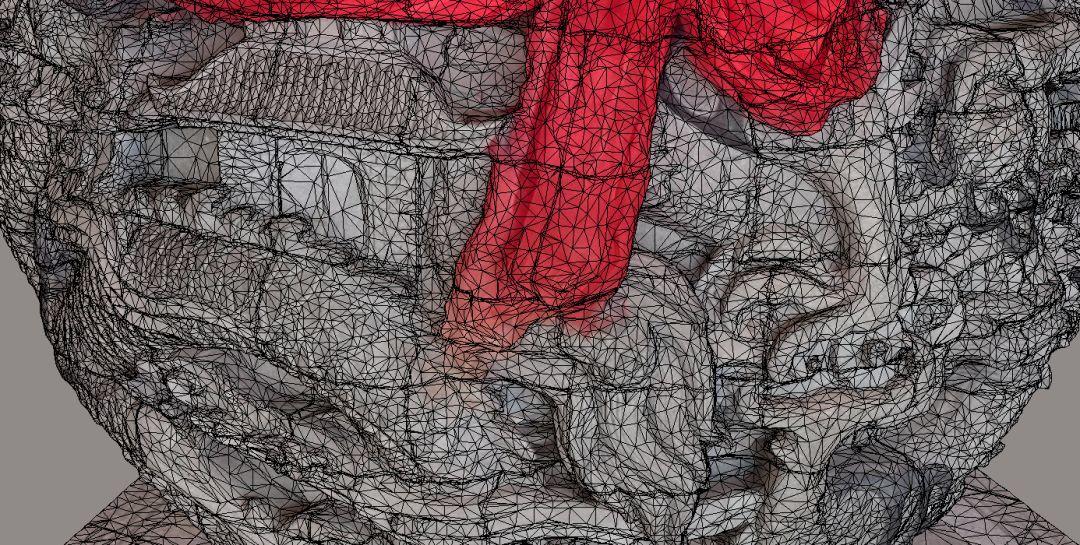

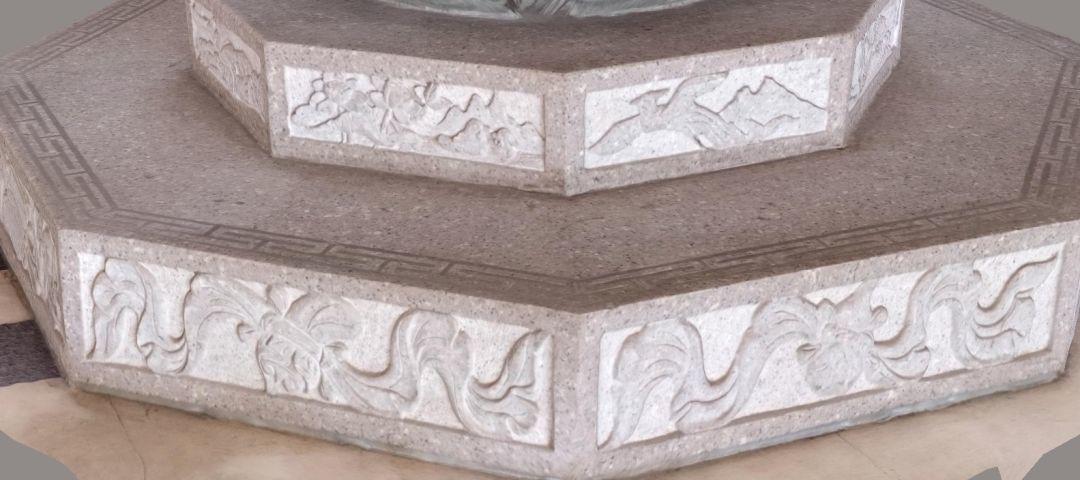

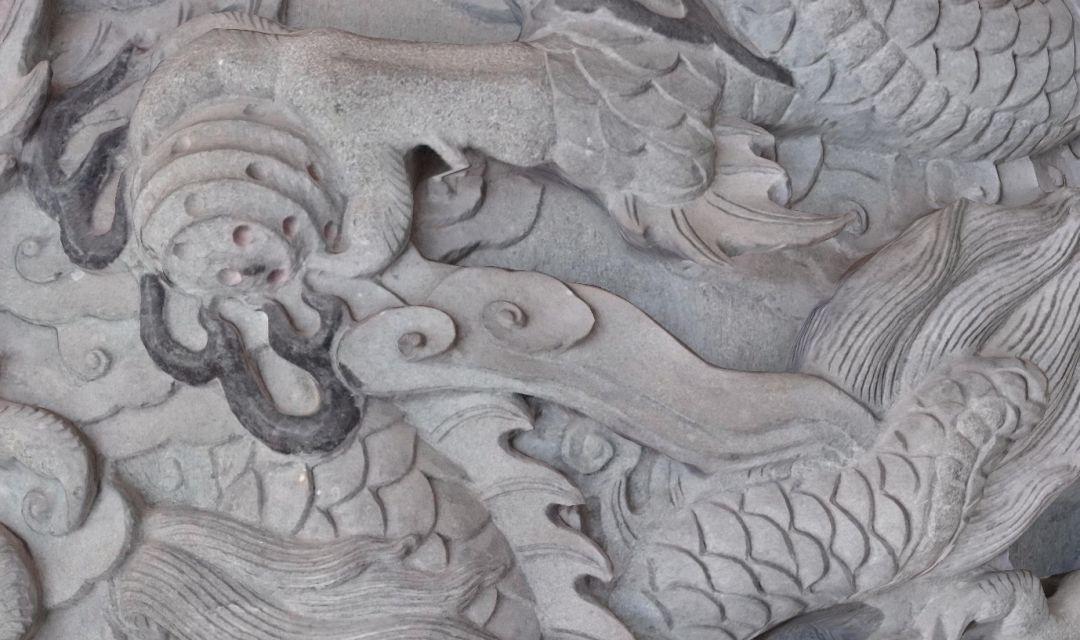

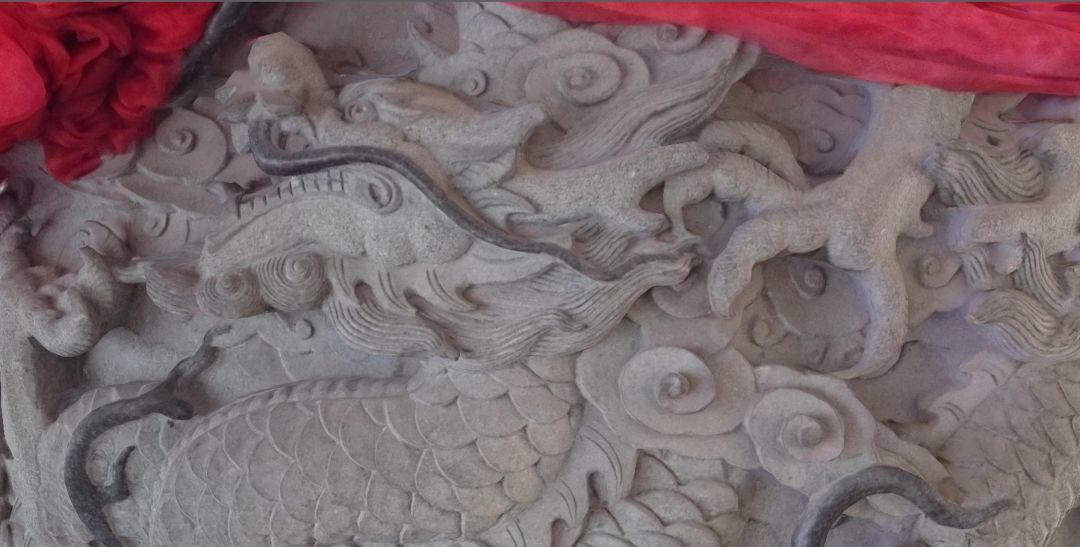

    我们来看下细节,效果让人意外



    【惊艳】用手机玩转Smart3D三维建模



    【惊艳】用手机玩转Smart3D三维建模



    【惊艳】用手机玩转Smart3D三维建模



    【惊艳】用手机玩转Smart3D三维建模



    【惊艳】用手机玩转Smart3D三维建模



    文物保护方面也是它的发光之处!

    真的是很让人惊叹,不得不感慨Smart3D强大!



    开头的你猜对了吗?

    1号是模型截图

    2号是手机照片
