    今天,我们就一起来看一看南方cass如何进行公路曲线设计。

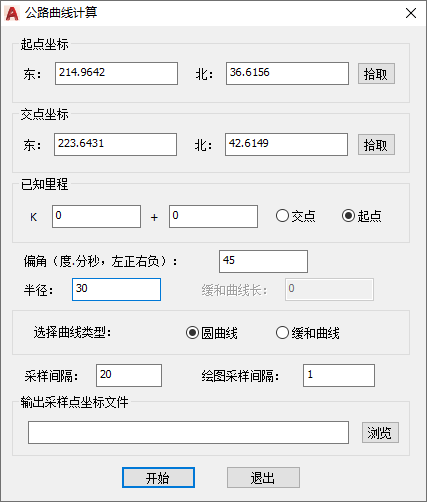

    1.单个交点处理操作过程如下:用鼠标点取“工程应用公路曲线设计单个交点”。屏幕上弹出“公路曲线计算”的对话框,输入起点、交点和各曲线要素。如图4-96。南方cass地形地籍成图软件如何进行公路曲线设计?图4-96输入平曲线已知要素文件名对话框

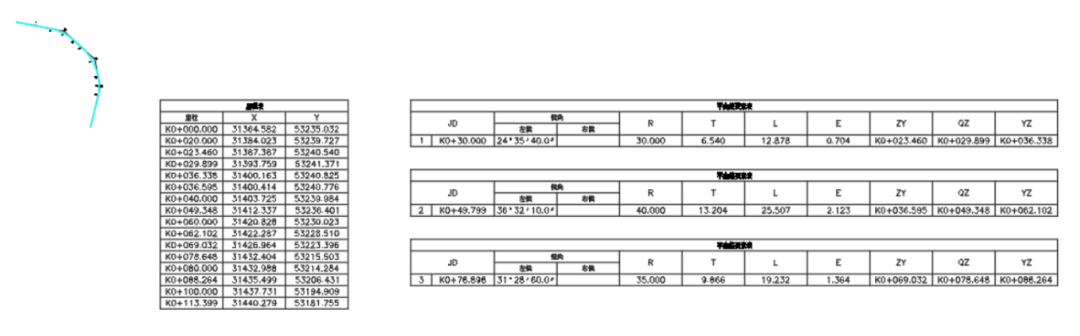

    屏幕上会显示公路曲线和平曲线要素表。如图4-97所示南方cass地形地籍成图软件如何进行公路曲线设计?图4-97公路曲线和平曲线要素表

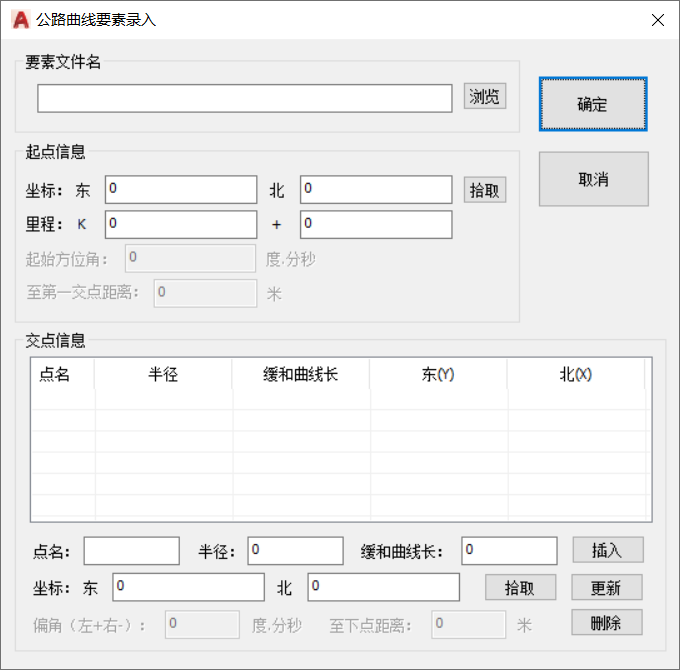

    2.多个交点处理曲线要素文件录入:鼠标选取“工程应用公路曲线设计要素文件录入”,命令行提示:(1)偏角定位 (2)坐标定位:<1> 选偏角定位则弹出要素输入框:南方cass地形地籍成图软件如何进行公路曲线设计?图4-98偏角法曲线要素录入

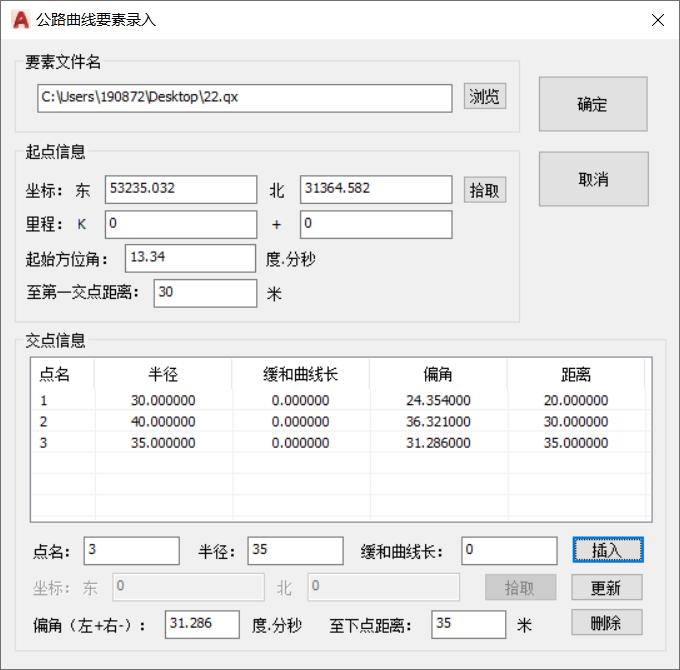

    偏角定位法起点需要输入的数据:①、起点坐标②、起点里程③、起点看下一个交点的方位角④、起点到下一个交点的直线距离各个交点所输入的数据:①、点名②、偏角                ③、半径 (若半径是0,则为小偏角,即只是折线,不设曲线)④、缓和曲线长 (若缓和曲线长为0,则为圆曲线)⑤、到下一个交点的距离 (如果是最后一个交点,则输入到终点的距离)分析:通过<起点的坐标>、<到下一个交点的方位角>和到第一交点的距离可以推算出 <第一个交点的坐标>。再根据<到下一个交点的方位角> 和<第一个交点的偏角>可以推算出<第一个交点到第二个交点的方位角>,再根据<第一个交点到第二个交点的方位角> 和<到第二个交点的距离>和<第一个交点的坐标>可以推出<第二个交点的坐标>。依次类推,直到终点。
    选坐标定位则弹出要素输入框:南方cass地形地籍成图软件如何进行公路曲线设计?图4-99坐标法曲线要素录入

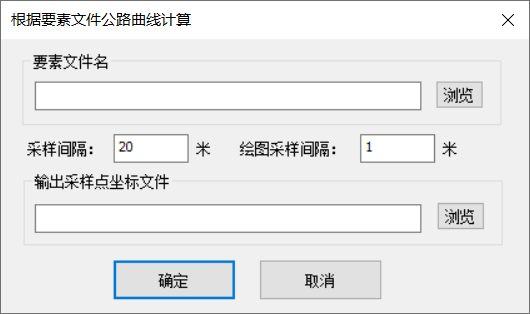

    坐标定位法起点需要输入的数据:①、起点坐标②、起点里程各交点需输入的数据:①、点名②、半径  (若半径是0,则为小偏角,即只是折线,不设曲线)③、缓和曲线长 (若缓和曲线长为0,则为圆曲线)④、交点坐标 (若是最后一点则为终点坐标)分析:由<起点坐标>、<第一交点坐标>、<第二交点坐标>可以反算出<起点>至<第一交点>,<第一交点>至<第二交点>的方位角,由这两个方位角可以计算出第一曲线的偏角,由偏角半径和交点坐标则可以计算其他曲线要素。依次类推,直至终点。要素文件处理鼠标选取“工程应用公路曲线设计曲线要素处理”命令,弹出如图对话框:南方cass地形地籍成图软件如何进行公路曲线设计?图4-100要素文件处理

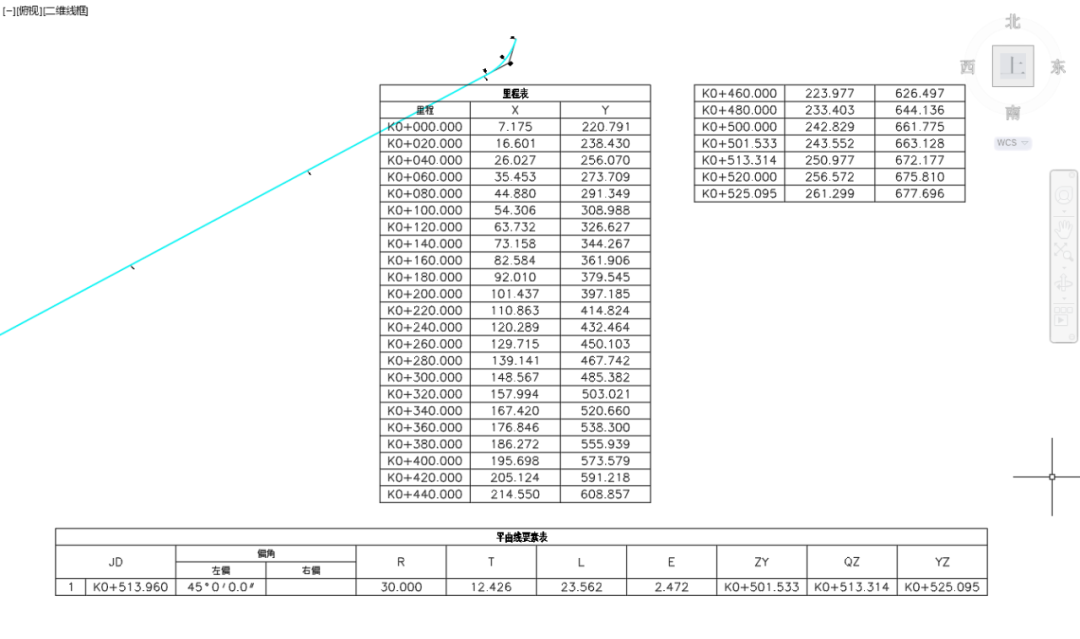

    在要素文件名栏中输入事先录入的要素文件路径,再输入采样间隔、绘图采样间隔。“输出采样点坐标文件”为可选。点“确定后”,在屏幕指定平曲线要素表位置后绘出曲线及要素表,如图4-101:南方cass地形地籍成图软件如何进行公路曲线设计?图4-101公路曲线设计要素表
