全站仪垂直度盘指标差的检校方法































    01
    垂直度盘指标差的概念

    垂直角是仪器到目标的视准线与水平线在垂直面内的夹角。当视准线水平时,如仪器已经进行精密整平,且三轴的几何关系也进行了校正,则垂直度盘读数应为90°,此读数为天顶距,垂直角=90°一 读数=0°,实际上,由于垂直度盘系统中各部件的关系不完善,实际读数的指标位置与正确读数的指标位置通常有一差值,如图4.7(a)中的角度,这一差值即为垂直度盘指标差,它会影响垂直角观测的正确读数。

    全站仪垂直度盘指标差的检校方法

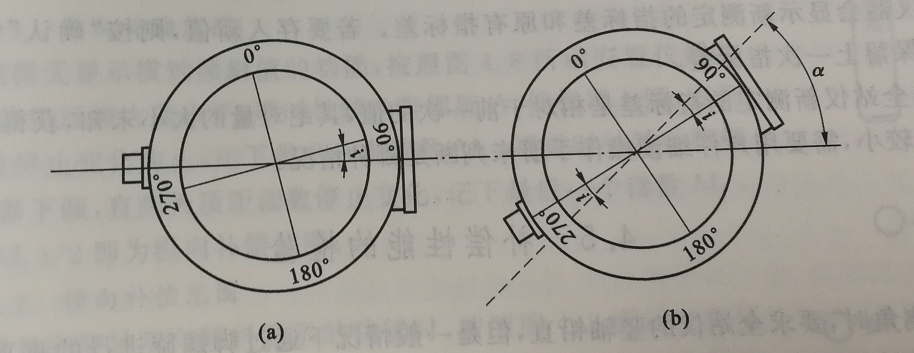

    图4.7竖盘指标差的影响

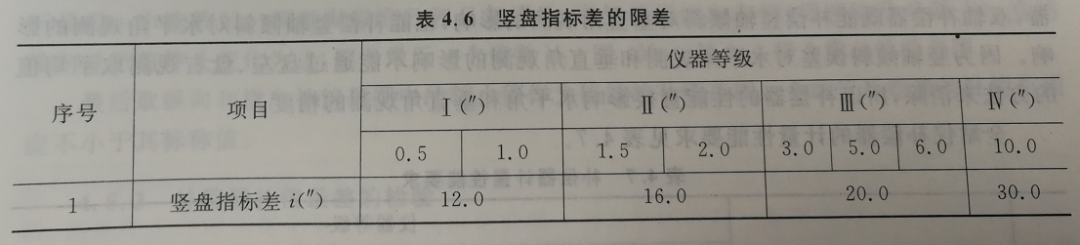

    表4.6中列出了不同等级的全站仪的竖盘指标差的限差。
    全站仪垂直度盘指标差的检校方法
    如图4.7(b)所示,当存在指标差i时,观测某点的垂直角为α,对于常见的竖盘分划,盘左位置的正确垂直角值为:
    α=90° - L + i  (4.7)
    式中L——盘左垂直角观测值。

    盘右位置的正确垂直角值为:
    α=R-90°- i  (4.8)
    式中R——盘右垂直角观测值。

    根据式(4.7)和式(4.8),可解出观测目标的垂直角α和仪器竖盘指标差i的计算公式:
    α=1/2(R-L-180°) (4.9)
    i=1/2(R+L-360°) (4.10)

    由式(4.9)可看出,指标差本身的大小并不影响观测值的结果,它可以通过盘左、盘右观测值取平均值加以消除。但当全站仪只进行盘左观测时(如数据采集时,或放样测量时),指标差仍然影响垂直角观测质量,故当指标差大于限差时应对仪器进行校正。
    02
    竖盘指标差的检校
    目前,大部分全站仪一般都带有竖盘指标差校正功能。按照全站仪制定的竖盘指标差检校程序测量出指标差,测量完成后,全站仪会对垂直度盘读数的基准进行自动修正。

    具体的检校步骤如下:
    ①安置好仪器并精密整平,开机启动仪器的指标差检校程序。
    ②按照仪器提示,用盘左照准与仪器同高的稳定目标,按“确认”键。
    ③按照仪器提示,转到盘右,照准同一目标,按“确认”键。
    ④仪器会显示新测定的指标差和原有指标差,若要存入新值,则按“确认”键,若按“退出”键则保留上一次指标差。
    有些全站仪新测定的指标差是相对于前一次的值,其绝对量的大小未知,获得的指标差的数值一般较小,需要用户仔细读操作手册来判断是哪种情况。
