全站仪测量前期准备哪些工作?入门必知(下)











































    仪器开/关机

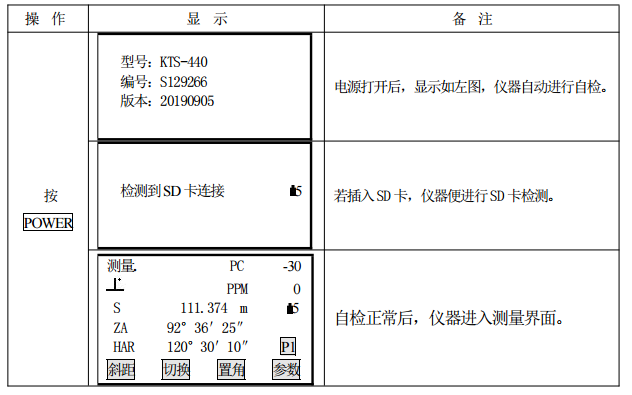

    1、开机

    ►步骤

    全站仪测量前期准备哪些工作?入门必知(下)



    2、关机

    按住 POWER 3 秒钟。





    设置垂直角的倾斜改正

    当启动倾斜传感器功能时,将显示由于仪器不严格水平而需对垂直角自动施加的改正数(按 SFT 后按全站仪测量前期准备哪些工作?入门必知(下) )。为了确保角度测量的精度,倾斜改正必须选用,其显示可以用来更好的整平仪器,若出现补偿功能界面,则表明仪器超出自动补偿的范围,必须人工整平。



    KTS-442 系列对竖轴在 X 方向倾斜而引起的垂直角读数误差进行补偿。

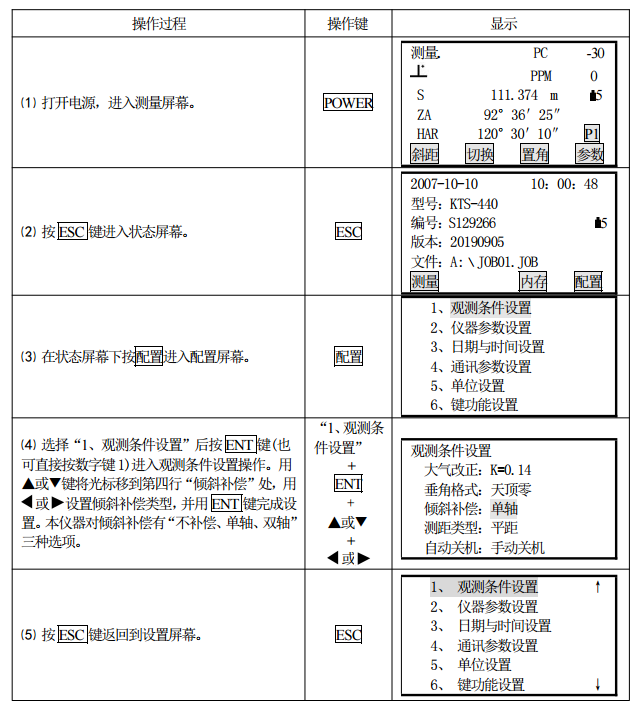

    ►步骤:设置倾斜

    全站仪测量前期准备哪些工作?入门必知(下)



    ☆ 有关其他参数的设置,请参见“改变仪器观测条件”表(一、二、三)。

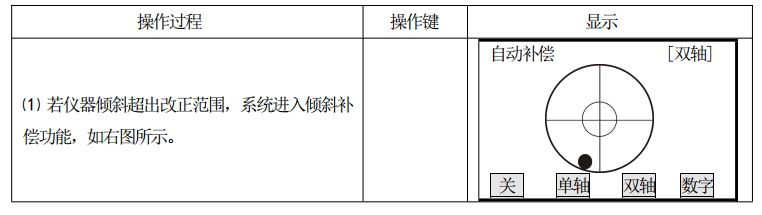

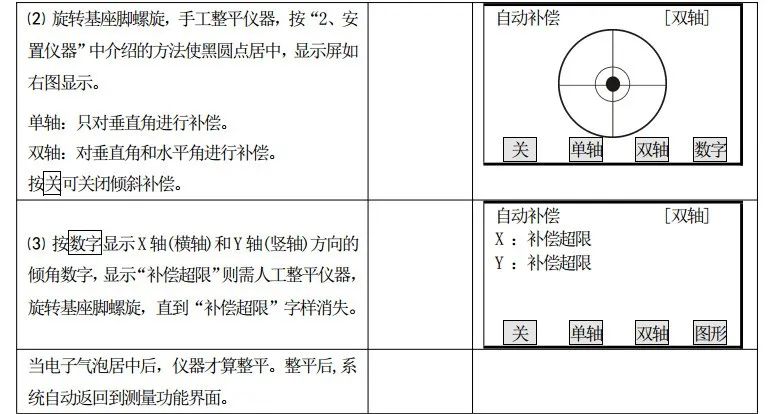

    ►步骤:整平仪器

    全站仪测量前期准备哪些工作?入门必知(下)

    全站仪测量前期准备哪些工作?入门必知(下)



    注:☆ 有关倾斜补偿的内容请参阅“后面补充说明:倾斜自动补偿”。



    ☆ 有关仪器整平方法的内容请参阅 “小科曰 | 全站仪测量前期准备哪些工作?入门必知(上)的安置仪”。





    背景灯照明

    ·背景灯照明功能可在光线不足的环境下使用。



    ►步骤:背景灯照明开/关

    全站仪测量前期准备哪些工作?入门必知(下)



    ►设置仪器参数选择项

    1)在设置模式下,应使有关参数设置与观测条件相符。

    2)确认或改变仪器参数选择项请参阅“ 改变仪器观测条件

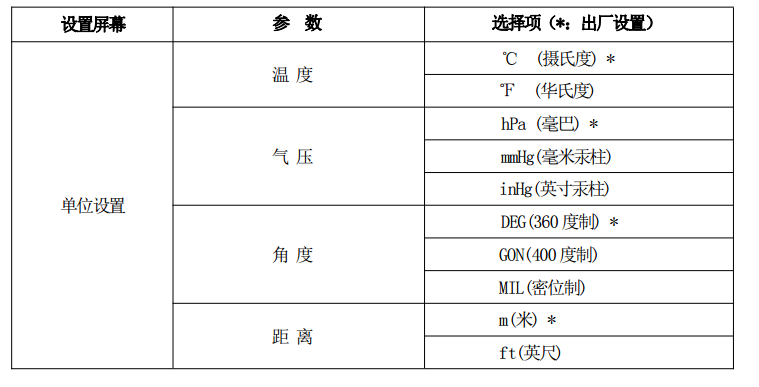

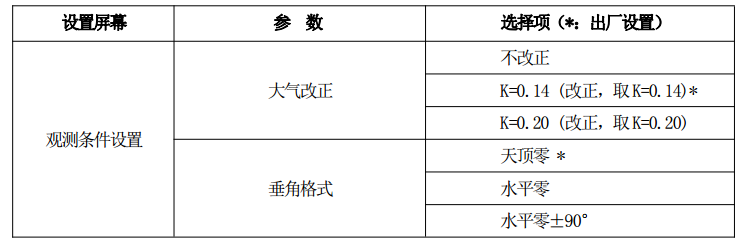

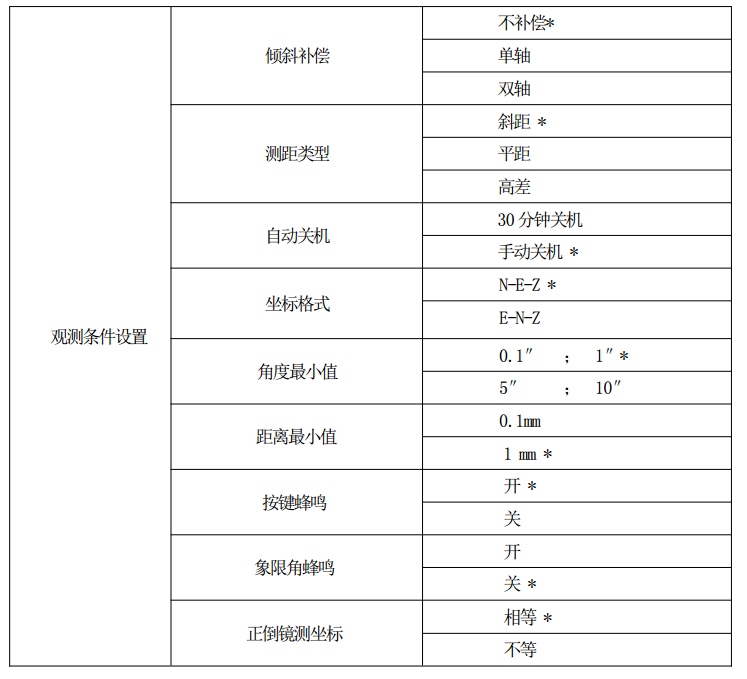

    ►表一

    全站仪测量前期准备哪些工作?入门必知(下)

    全站仪测量前期准备哪些工作?入门必知(下)

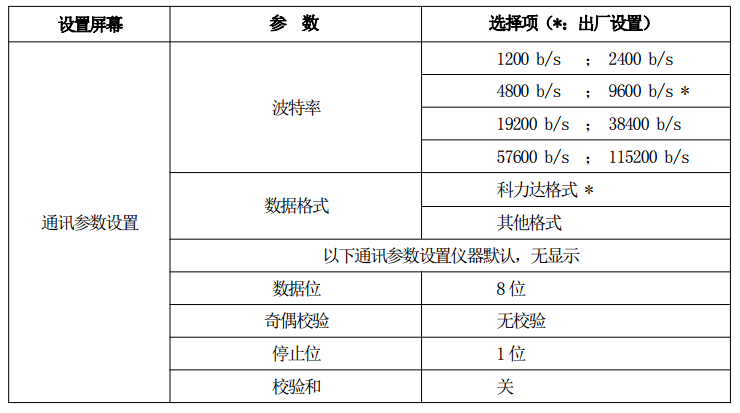

    ►表二

    全站仪测量前期准备哪些工作?入门必知(下)



    表三

    全站仪测量前期准备哪些工作?入门必知(下)





    仪器常数设置

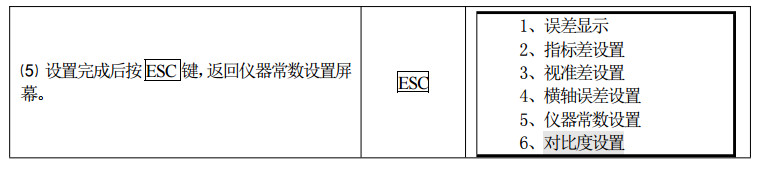

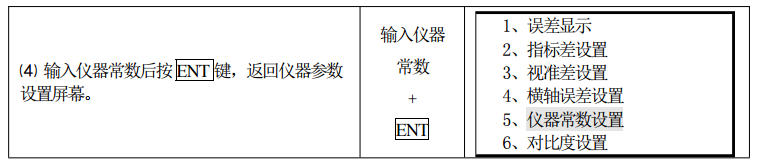

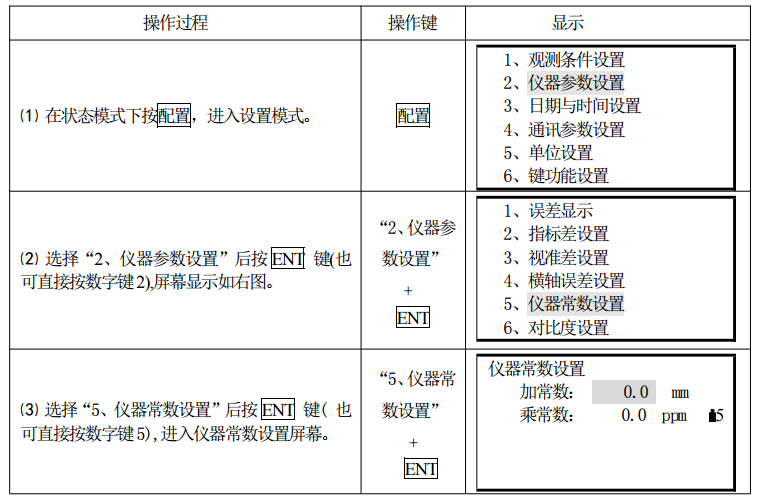

    按KTS-442系列全站仪说明书的“25.9 仪器常数(K)”的方法可求得仪器常数值,仪器常数设置方法如下:

    ►步骤

    全站仪测量前期准备哪些工作?入门必知(下)

    全站仪测量前期准备哪些工作?入门必知(下)



    注:加常数只有在有棱镜测量状态下才起作用。

    仪器的常数在出厂时经严格测定并设置好,用户一般情况下不要作此项设置。如用户经严格的测定(如在标准基线场由专业检测单位测定)需要改变原设置时,才可作此项设置。





    对比度设置

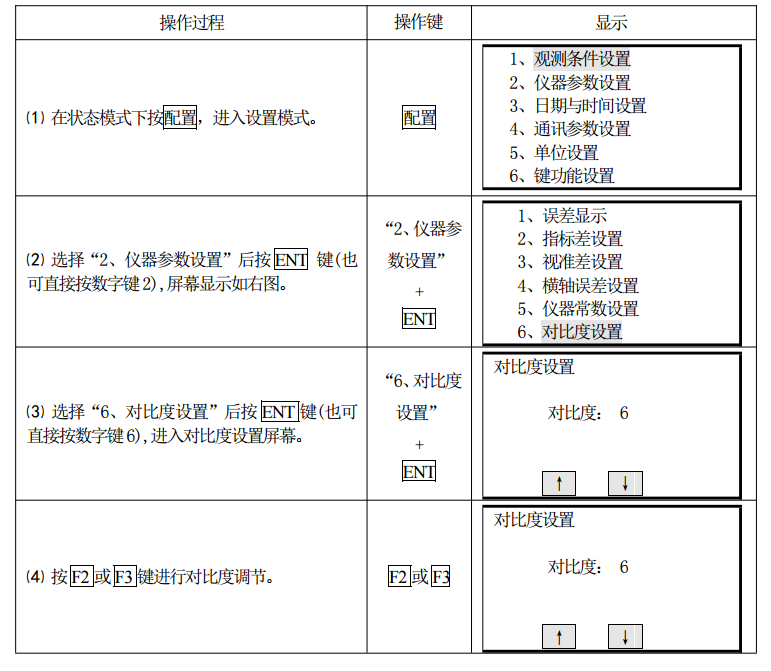

    在仪器参数设置下可以对仪器的对比度进行设置,设置的方法如下:

    ►步骤

    全站仪测量前期准备哪些工作?入门必知(下)

    全站仪测量前期准备哪些工作?入门必知(下)

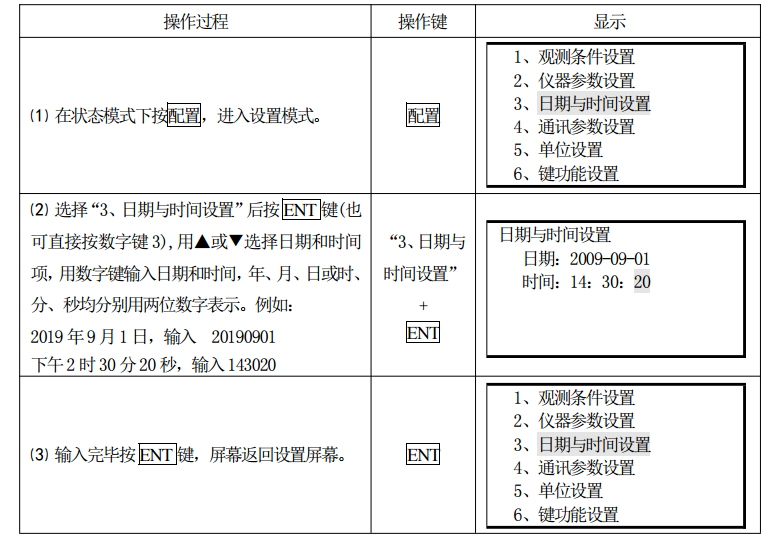

    设置日期和时间

    在设置模式下可以设置或者显示日期和时间。

    ►步骤

    全站仪测量前期准备哪些工作?入门必知(下)





    补充说明



    ●倾斜自动补偿

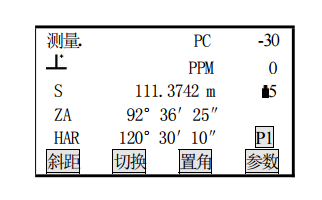

    当“全站仪测量前期准备哪些工作?入门必知(下)”符号出现在显示窗内时,表明倾斜传感器将自动对垂直角进行倾斜补偿。如图:

    全站仪测量前期准备哪些工作?入门必知(下)

    ●视差的消除

    当观察者眼睛在目镜前轻微移动时,目标呈像与十字丝间出现的相对位移称为视差。视差会使读数产生误差,因此,观测前应通过对分划板调焦将视差消除。



    ●电源自动切断

    为了节约电能,KTS-442 系列可选择在停止操作 30 分钟后自动切断电源。电源切断功能可在观察条件设置时关闭或打开,有关方法请参阅“改变仪器观测条件”表。

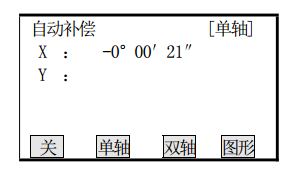

    ●利用倾斜显示整平仪器

    仪器的倾斜可以用数字的形式显示出来,依此可以进行仪器的精确整平,倾斜的补偿范围为±4.0′。如下图:

    全站仪测量前期准备哪些工作?入门必知(下)

    若屏幕中显示的角度值超过±4.0′,表示需手工整平仪器。
