【测量软件】横断面测量数据批量转换成断面图【CASS】

1、编辑横断面简码坐标文件

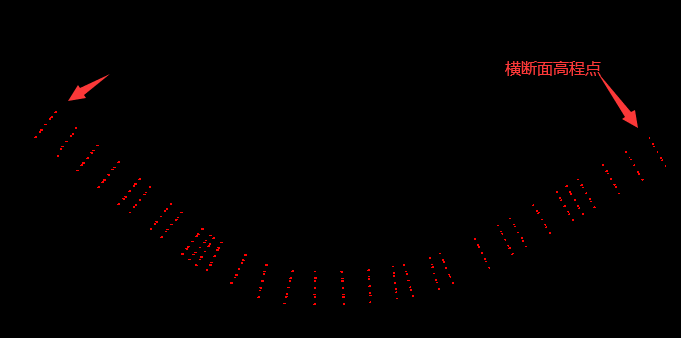

将所有测点按顺序连线（点击菜单：绘图处理-绘制航迹线-可省略），生成下图所示的蓝色轨迹线，辅助编写简码坐标文件。

如图可以看出，断面M1是从测点1到测点7，按顺序连线的。断面M2是从测点8到测点14，按顺序连线的。

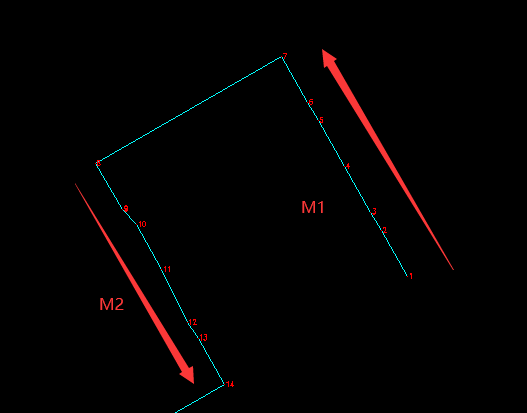

横断面测量轨迹线

打开坐标文件，1号点的简码填入“M1”，代表断面1的起始点。此断面上的2号到8号点的简码列中，填1。其余断面以此类推。

手工编写此文件，可以将坐标文件dat转为CSV格式编辑。50个断面的简码文件编写完成，大约耗时15分钟。

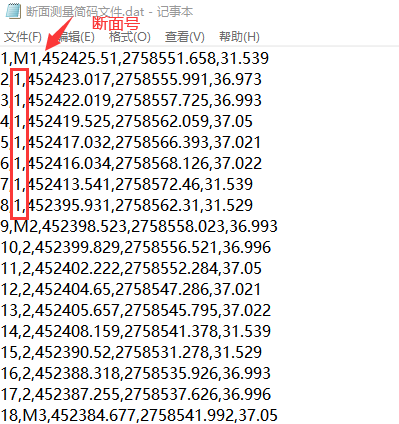

断面测量简码文件截图

2、生成横断面里程文件

点击菜单：工程测量-生成里程文件-根据坐标文件，在对话框中参考下图操作，生成里程文件。

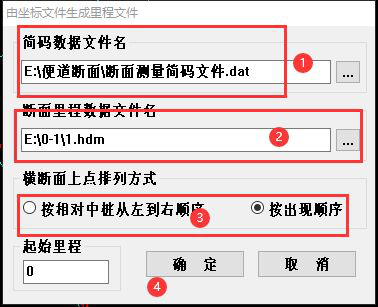

坐标生成里程文件界面

3、批量绘横断面图

点击菜单：工程应用-绘断面图-根据里程文件，选择上述步骤生成的里程文件。

按对话框提示设置，批量绘制横断面图。

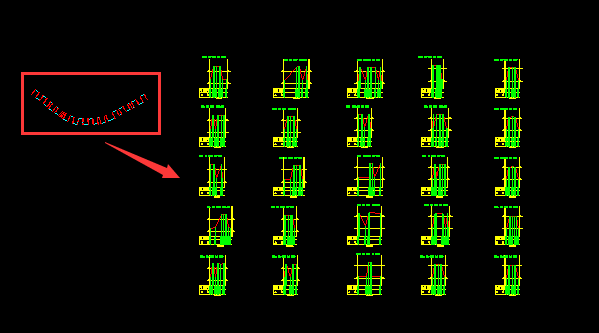

批量绘制横断面图
