南方cass地形地籍成图软件,测绘地形图快速入门

    本文根据数字化测图的特点介绍用地籍成图软件南方cass测绘地形图的方法,内容包括测区首级控制、图根控制、测区分幅、碎部测量、人员安排等,最后利用南方cass绘制一幅地形图。

    01 控制测量和碎部测量原则
    当在一个测区内进行等级控制测量时,应该尽可能多选制高点(如山顶或楼顶),在规范或甲方允许范围内布设最大边长,以提高等级控制点的控制效率。完成等级控制测量后,可用辐射法布设图根点,点位及点之密度完全按需要而测设,灵活多变。
    南方cass地形地籍成图软件,测绘地形图快速入门

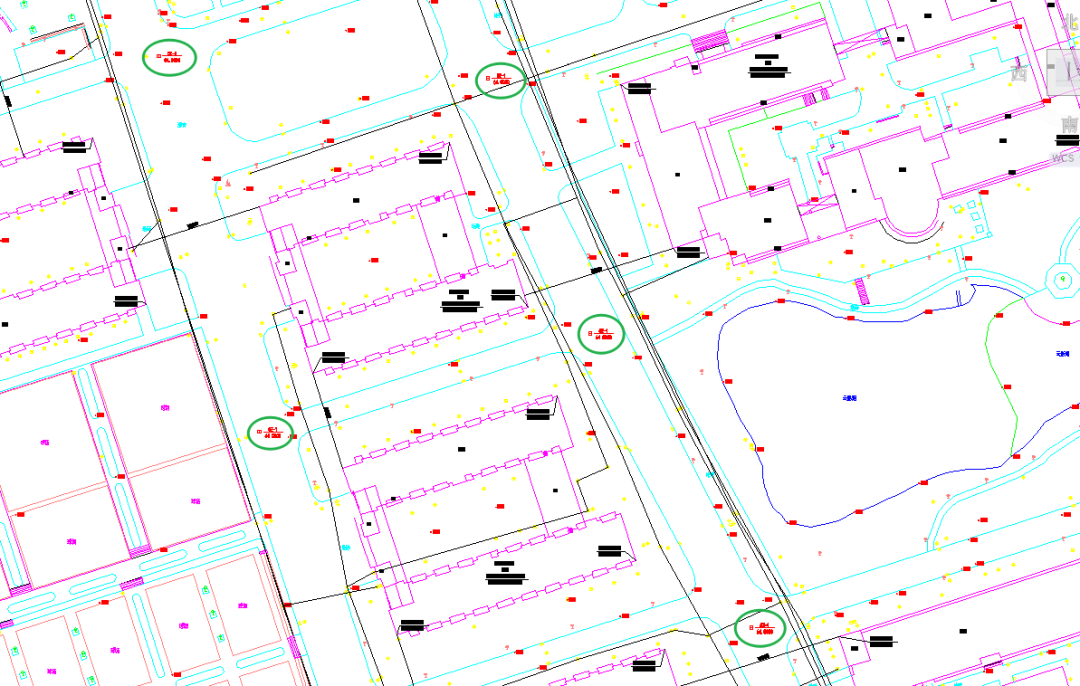

    图4-1 地物较多时可能要经常搬站

    南方cass地形地籍成图软件,测绘地形图快速入门
    图4-2利用制高点可能少搬站
    在进行碎部测量时,对于比较开阔的地方,在一个制高点上可以测完大半幅图,就不要因为距离“太远”(其实也不过几百米)而忙于搬站,如图4-1所示。对于比较复杂的地方,就不要因为“麻烦”(其实也浪费不了几分钟)而不愿搬站。如图4-2所示。
    02 碎部测量数字化测图的碎部测量数据采集一般用全站仪或RTK等仪器进行,;当地物比较规整时,可以采用“简码法”模式,在现场可输入简码,室内自动成图。具体编码规则参见附录A,当地物比较杂乱时,最好采用“草图法”模式,现场绘制草图,室内用编码引导文件或用测点点号定位方法进行成图。

    编码引导文件的样本:
     南方cass地形地籍成图软件,测绘地形图快速入门南方cass地形地籍成图软件,测绘地形图快速入门

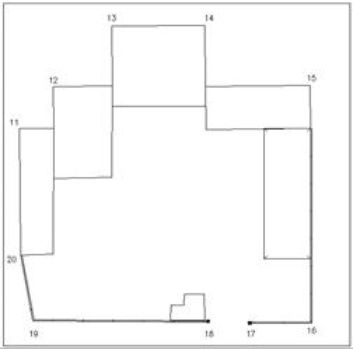

    图4-3复杂地物可用皮尺丈量方法测量 南方cass地形地籍成图软件,测绘地形图快速入门

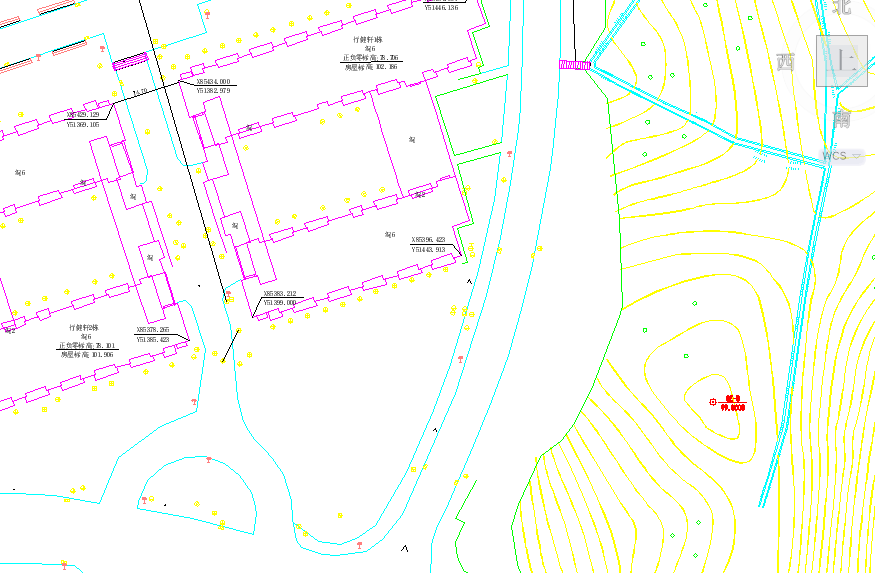

    图4-4地貌采点要采集特征点

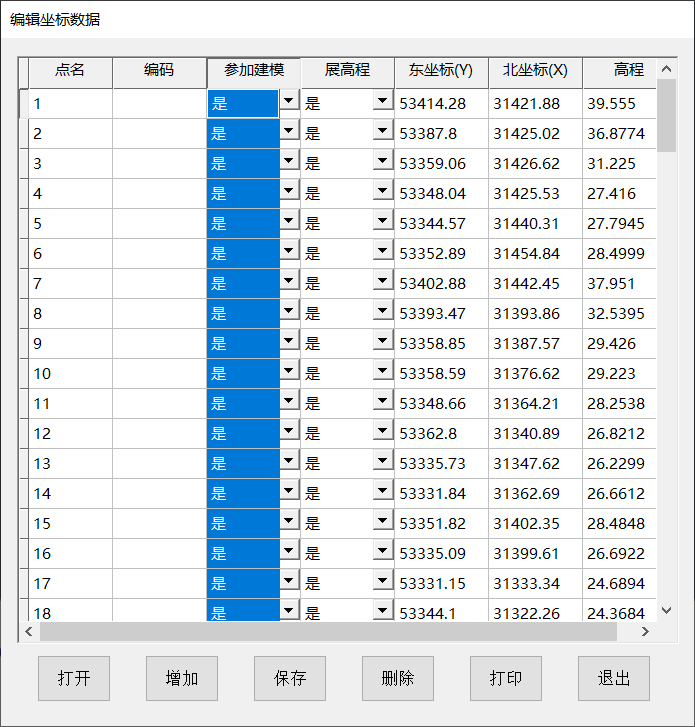

    当所测地物比较复杂时,如图4-3所示,为了减少镜站数,提高效率,可适当采用皮尺丈量方法测量,室内用交互编辑方法成图。需要注意的是,待测点的高程不参加高程模型的计算时,在南方cass中可在利用“数据-坐标显示与打印”菜单功能,将是否参加建模一项设置为“否”即可,设置方法见下图:
    南方cass地形地籍成图软件,测绘地形图快速入门
    图4-5高程点建模设置
    注:在进行地貌采点时,可以用多镜测量,一般在地性线上要采集足够密度的点,尽量多观测特征点。如图4-4所示,例如在沟底测了一排点,也应该在沟边再测一排点,这样生成的等高线才真实;而在测量陡坎时,最好坎上坎下同时测点,这样生成的等高线才能真实的反映实际地貌。在其它地形变化不大的地方,可以适当放宽采点密度。

    03 人员安排根据南方cass的特点,一个作业小组可配备:测站1人,镜站1-3人,领尺员2人;如果配套使用测图精灵,则一般测站一人,镜站1-3人即可,无需领尺员了。如图4-6所示,根据地形情况,镜站可用单人或多人。领尺员负责画草图和室内成图,是核心成员,一般外业一天,内业一天,2人轮换,也可根据本单位实际情况自由安排。(有些单位在任务紧时,白天进行外业工作,晚上进行内业工作)
    南方cass地形地籍成图软件,测绘地形图快速入门

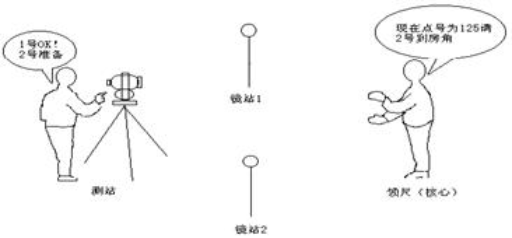

    图4-6一小组作业人员配备情况示意图
    需要注意的是领尺员必须与测站保持良好的通讯联系(可通过对讲机),使草图上的点号与手簿上的点号一致。

    04 文件管理
    数字化测图的内业处理涉及的数据文件较多。因此,进入南方cass成图系统后,您将面临输入各种各样的文件名的情况,所以您最好养成一套较好的命名习惯,以减少内业工作中不必要的麻烦。

    我们建议您采用如下的命名约定:
    1)简编码坐标文件
    ①由手簿传输到计算机中带简编码的坐标数据文件,建议采用*JM.DAT格式;
    ②由内业编码引导后生成的坐标数据文件,建议采用*YD.DAT格式。
    2)坐标数据文件
    指由手簿传输到计算机的原始坐标数据文件的一种,建议采用*.DAT格式。
    3)引导文件
    指由作业人员根据草图编辑的引导文件,建议采用*.YD格式。
    4)坐标点(界址点)坐标文件
    指由手簿传输到计算机的原始坐标数据文件的一种,建议采用*.DAT格式。
    5)权属引导信息文件
    指作业人员在作权属地籍图时根据草图编辑的权属引导信息文件,建议采用*DJ.YD格式。
    6)权属信息文件
    指由权属合并或由图形生成权属形成的文件,建议采用*.QS格式。
    7)图形文件
    凡是在南方cass绘图系统生成的图形文件,规定采用*.DWG格式
