全站仪如何进行导线测量之布设(二)

    全站仪导线测量,无论您使用的是科力达智能全站仪,还是KTS-442462472491系列全站仪,原理都相通的,进行布设-外业-计算等操作。今天,我们先来学习全站仪导线测量布设的基本知识,扎实基础,进阶技能。



    导线的布设



    导线可以布设为单一导线,也可以布设为导线网,两者的区别在于导线网具有节点(两条以上导线的汇聚点),而单一导线不具有节点。



    单一导线的布设形式有:附合导线、闭合导线和支导线。

    全站仪如何进行导线测量之布设(二)

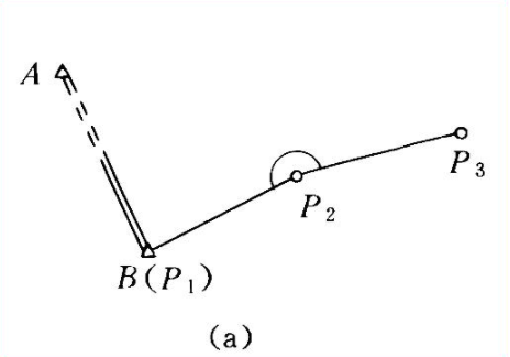

    支导线



    从一个已知控制点B出发,既不附合于另一个已知控制点,也不闭合于原来的起始控制点。由于支导线缺乏检核条件,故一般只限于在地形测量的图根导线中采用。

    全站仪如何进行导线测量之布设(二)

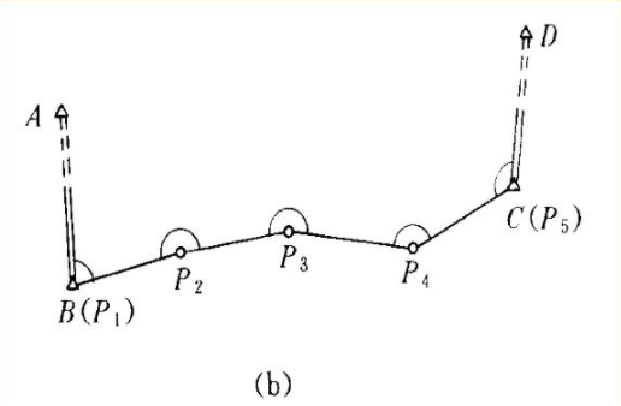

    附合导线



    导线起始于一个已知控制点B而终止于另一个已知控制点C,已知控制点可以有一条或几条定边与之相连接,也可以没有定向边与之相连接。该导线形式具有3个检核条件,包括1个坐标方位角条件和2个坐标增量条件。
    全站仪如何进行导线测量之布设(二)

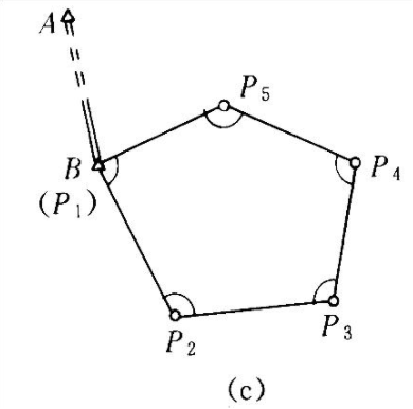

    闭合导线



    闭合导线,由一个已知控制点B出发,最终又回到这一点,形成一个闭合多边形在闭合导线的已知控制点上至少应有一条定向边与之相连接。该导线形式具有3个检核条件,包括1个多边形内角和条件和2个坐标增量条件。

    全站仪如何进行导线测量之布设(二)



    导线网

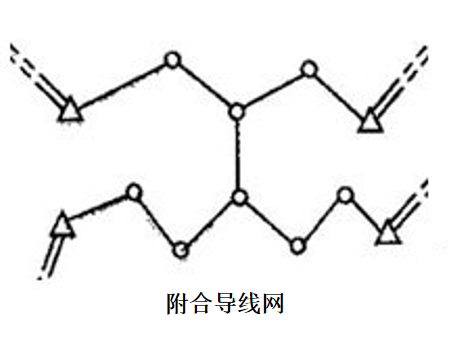

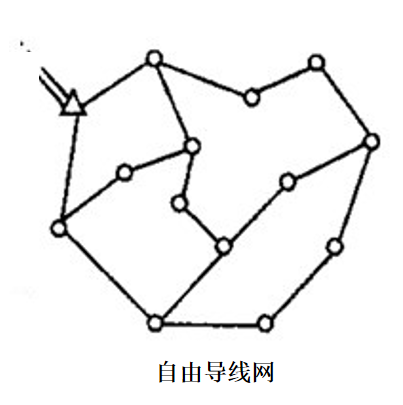

    导线网可以布设为自由导线网(仅有一个已知控制点和一个起始方位角)和附合导线网(具有一个以上的已知控制点或具有附合条件)。
    全站仪如何进行导线测量之布设(二)
    全站仪如何进行导线测量之布设(二)
