不同品牌的转换参数如何应用到工程之星5.0?

    在不少项目中,经常会遇到多种品牌不同厂家的RTK,而不同RTK之间需要测量出一样的效果,这里就需要进行参数转换。



    方法1:最直接的办法当然是直接新建工程之后,去控制点进行测量采集,采集好成果后,直接将已知点坐标输入,进行参数转换,即可得出准确的坐标,从而进行测量放样工作。这个就不涉及品牌的互通和参数难以转换的问题,直接用工程之星5.0进行采集转换就行。

    方法2:由于控制点找不到,或者控制点采集太麻烦,距离太远,区域范围太大的情况,这里就需要通过提取原来手簿的原始数据(大地坐标数据),进行坐标转换了,不管任何仪器进行测量,都需要采集控制点进行坐标转换,那么他们之前采集的控制点,也就是我们需要转换的大地坐标,我们只需要从原来手簿里面提取出大地坐标即可。

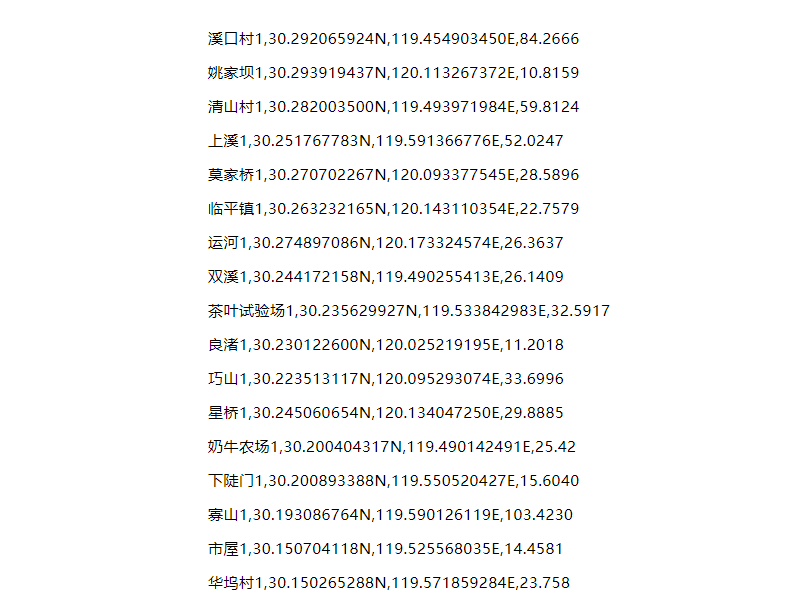

    提取或者导出大地坐标数据如下:

    不同品牌的转换参数如何应用到工程之星5.0?

    注意此处的大地坐标为度:分:秒(dd.mmssss)格式

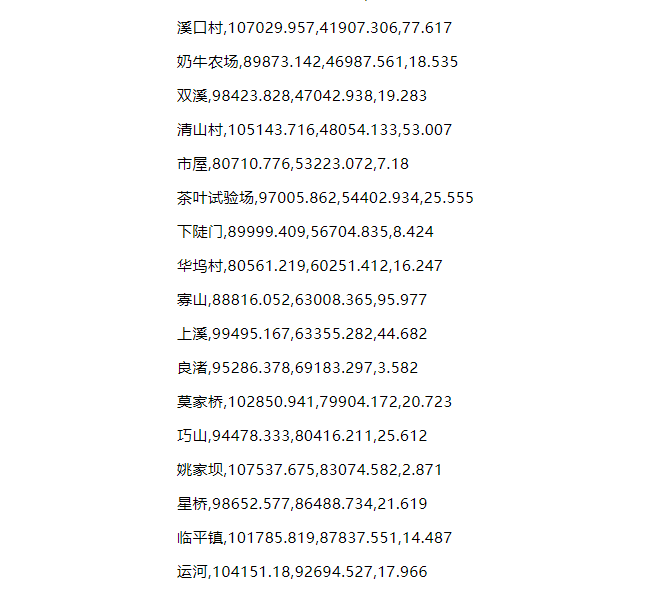

    并且找到对应的控制点坐标,如下:

    不同品牌的转换参数如何应用到工程之星5.0?

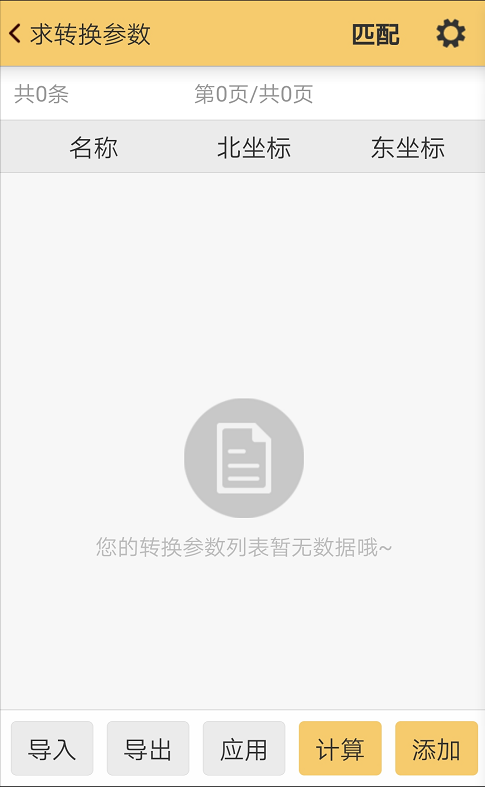

    然后打开工程之星5.0,新建工程修改好椭球名称,中央子午线信息,与原来手簿一致,然后进入工程之星的输入,求转换参数界面—导入(如图1、图2):
    不同品牌的转换参数如何应用到工程之星5.0?
    不同品牌的转换参数如何应用到工程之星5.0?
    不同品牌的转换参数如何应用到工程之星5.0?
    求转换参数

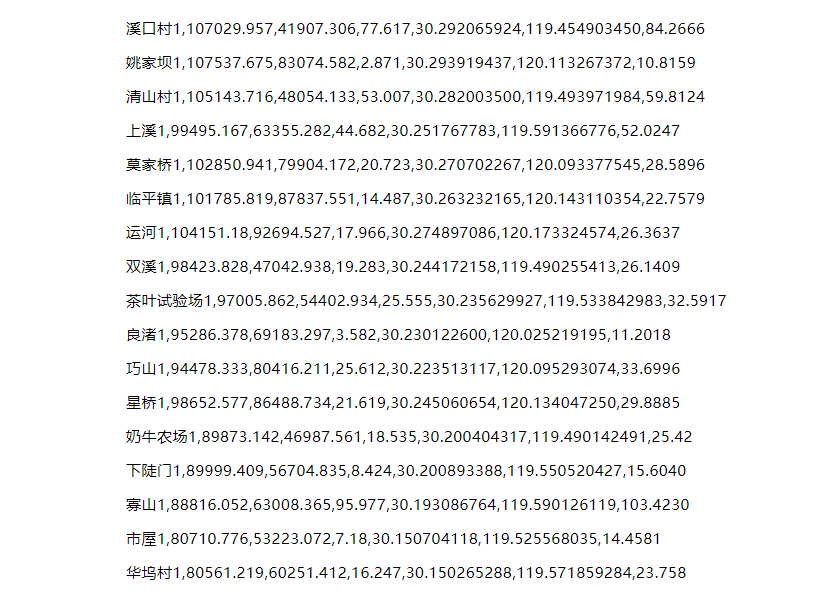

    然后将大地坐标和控制点坐标做成(Pn,N,E,H,B,L,H(dd.mmssss))格式,并且大地坐标与对应控制点匹配对应,大地坐标去掉字母N,E,H,平面坐标须去掉X,Y,H,如下:

    不同品牌的转换参数如何应用到工程之星5.0?



    坐标关系对应好后,将此文件另存,后缀名为.cot的文件即可,然后拷贝到安卓手簿里面的手簿内部储存卡里面。

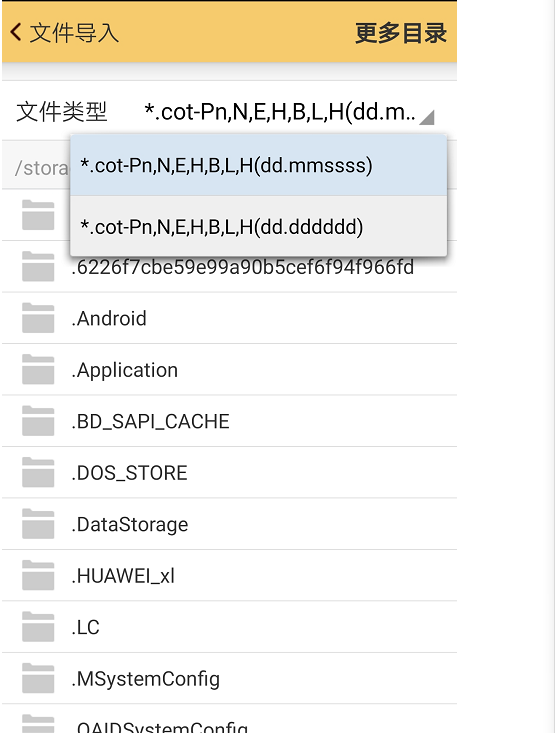

    然后打开工程之星5.0,点击输入—求转换参数,导入,选择第一个(dd.mmssss)格式。
    不同品牌的转换参数如何应用到工程之星5.0?

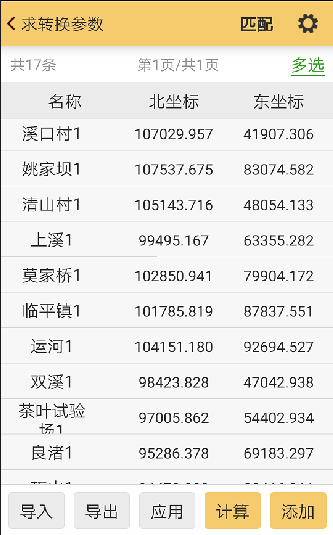

    找到并打开拷贝到内部储存卡的COT文件,点击导入即可,导入后如图4所示:
    不同品牌的转换参数如何应用到工程之星5.0?

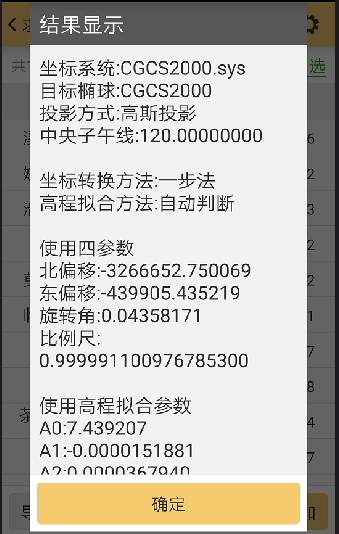

    然后点计算查看比列尺是否是0.999-1.000这样的数据,如果没问题就可以点确定了。

    不同品牌的转换参数如何应用到工程之星5.0?

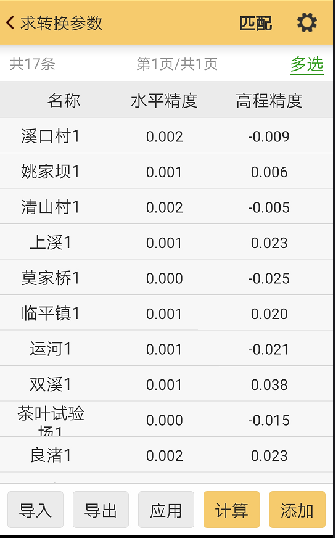

    查看转换成果的精度,平面非常准确,高程有2-3公分的偏差,因为高程点太少,而控制网太大的缘故,计算完成后,直接点应用,至此参数转换完成,最后再随便找一个控制点进行测量,测量一下是否准确即可。

    不同品牌的转换参数如何应用到工程之星5.0?
    不同品牌之间的参数一般不一样,需要我们自行转换,我们只需要提取出原来手簿对应的大地坐标,匹配好与之对应的控制点坐标,即可进行参数转换,不需要再去控制点进行采点测量求参数了。
