全站仪如何进行导线测量之外业（三）

    全站仪导线测量，无论您使用的是科力达智能全站仪，还是KTS-442462472491系列全站仪，原理都相通的。今天，我们继续学习全站仪导线测量之外业基本知识，扎实基础，进阶技能。

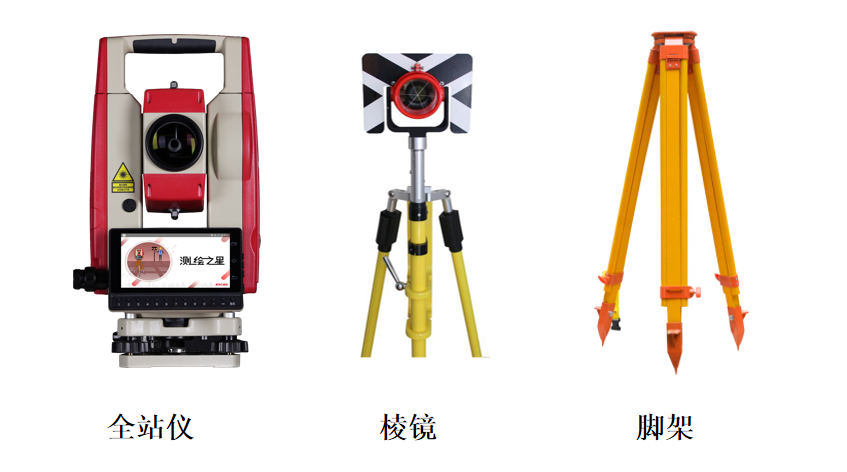

    导线测量外业所需设备
    全站仪如何进行导线测量之外业（三）

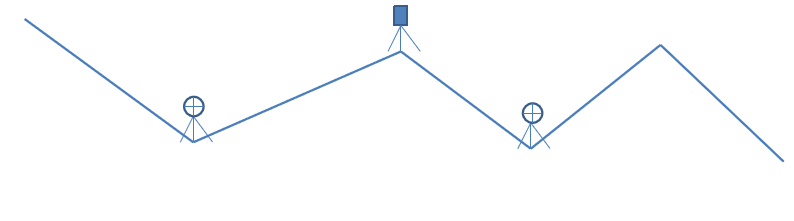

    导线的观测包括：转折角的观测、导线边的观测以及导线点的高程测量。

    # 转折角的观测
    01.
    一般采用测回法进行，当导线点上应观测的方向数多于2个时，应采用方向法进行观测，并应满足规范的要求。

    在进行三、四等导线转折角观测时，只有两个方向，宜按左、右角进行观测，在测回数中，应以奇数测回和偶数测回分别观测导线前进方向的左角和右角，左右角分别取中数后，再计算圆周角闭合差，满足要求后进行平均配赋。

    观测一、二、三级导线时，一般应观测导线前进方向的左角。对于闭合导线，应按逆时针观测，此时观测角既是导线前进方向的左角又是导线的内角。对于支导线应分别观测导线前进方向的左角和右角，以增加检核条件。

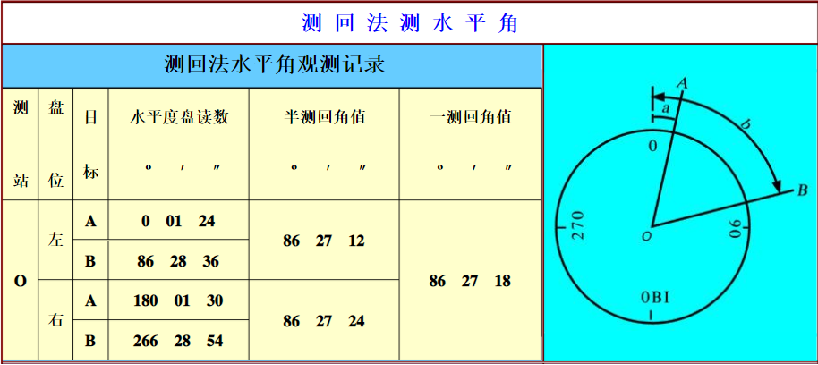

    使用测回法观测转折角
    1）安置仪器
    在O点上安置全站仪，对中，整平，在A、B点设置观测棱镜。
    2）盘左观测
    盘左瞄准起始目标A，将水平度盘读数置零，读取水平度盘读数并记录；顺时针旋转仪器瞄准目标B，读取水平度盘读数并记录;至此为∠AOB水平角的上半测回观测，计算上半测回水平角。
    3）盘右观测
    倒转望远镜换盘右，瞄准目标B，读取水平度盘读数并记录；逆时针旋转仪器瞄准目标A，读取水平度盘读数并记录；至此为∠AOB水平角的下半测回观测，计算下半测回水平角。
    4）计算一测回水平角的平均值。
    全站仪如何进行导线测量之外业（三）
    使用测回法观测转折角
    全站仪如何进行导线测量之外业（三）
    # 导线边长的观测
    02.
    1）可采用电磁波测距仪进行测量，使用全站仪时可与测角同时进行；
    2）导线边长应对向观测，以增加检核条件；
    3）测距仪测得的距离一般为斜距，应观测竖直角，以便将斜距转换为平距，使用全站仪时可以直接显示平距，记录时要看仔细。



    # 导线点的高程测量
    03.
    导线点的高程测量可以采用水准测量或三角高程测量的方法进行。三联脚架法导线观测，可以减弱仪器和目标对中误差对测量的影响。
    全站仪如何进行导线测量之外业（三）
