全站仪测量前期准备哪些工作?入门必知(上)







































    01

    仪器开箱和存放

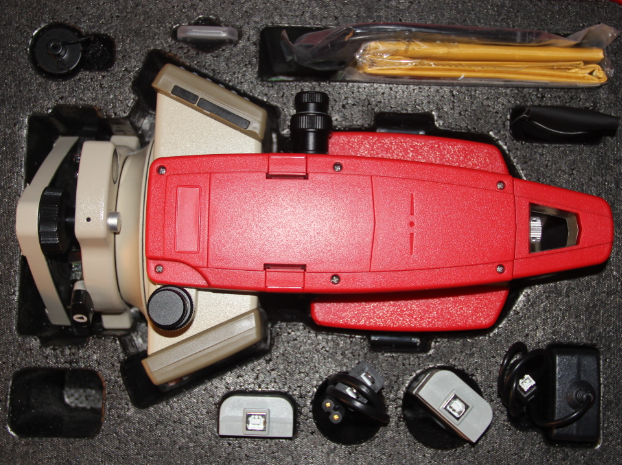

    开箱
    轻轻地放下箱子,让其盖朝上,打开箱子的锁栓,开箱盖,取出仪器。
    『存放
    盖好望远镜镜盖,使照准部的垂直制动手轮和基座的水准器朝上,将仪器平卧(望远镜物镜端朝下)放入箱中,轻轻旋紧垂直制动手轮,盖好箱盖,并关上锁栓。

    全站仪测量前期准备哪些工作?入门必知(上)

    02

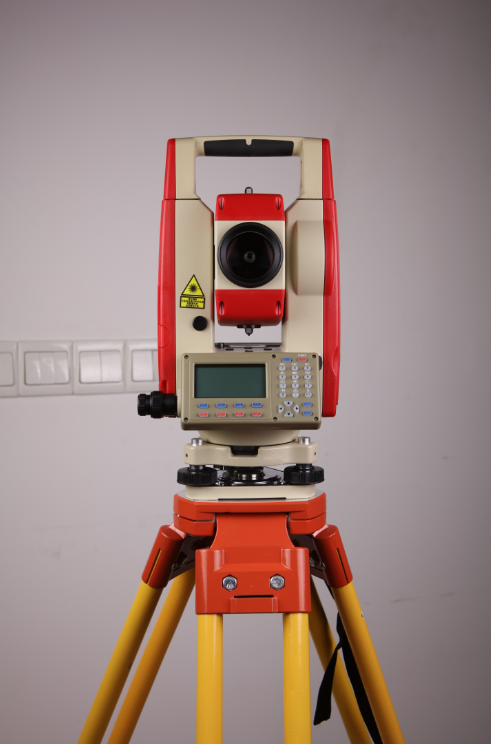

    安置仪器



    将仪器安装在三角架上,精确整平和对中,以保证测量成果的精度(应使用专用的中心连接螺旋的三角架)。

    全站仪测量前期准备哪些工作?入门必知(上)

    『操作参考
    将仪器安装在三角架上,精确整平和对中,以保证测量成果的精度。
    利用垂球对中与整平

    1)架设三角架
    ①首先将三角架打开,使三角架的三腿近似等距,并使顶面近似水平,拧紧三个固定螺旋。
    ②使三角架的中心与测点近似位于同一铅锤线上。
    ③踏紧三角架使之牢固地支撑于地面上。

    2)将仪器安置到三角架上
    将仪器小心地安置到三角架顶面上,用一只手握住仪器,另一只手松开中心连接螺旋,在架头上轻移仪器,直到锤球对准测站点标志的中心,然后轻轻拧紧连接螺旋。

    3)用圆水准器粗平仪器

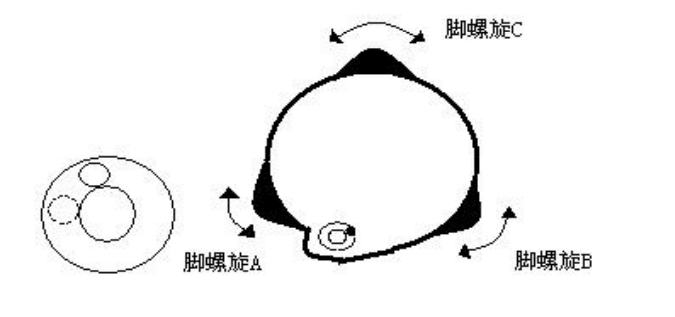

    ①旋转两个脚螺旋 A、B,使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的直线上。

    全站仪测量前期准备哪些工作?入门必知(上)

    ②旋转脚螺旋 C,使圆水准气泡居中。


    全站仪测量前期准备哪些工作?入门必知(上)

    4)用管水准器精平仪器

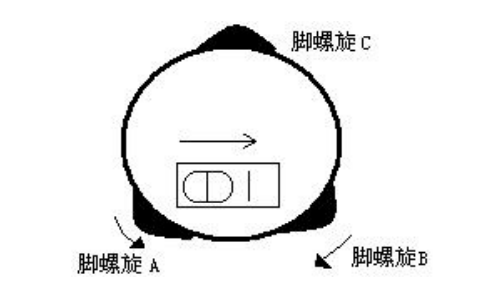

    ①松开水平制动螺旋,转动仪器使管水准器平行于某一对脚螺旋 A、B 的连线,再旋转脚螺旋 A、B,使管水准器气泡居中。


    全站仪测量前期准备哪些工作?入门必知(上)

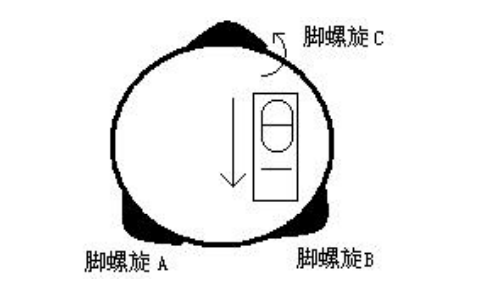

    ②将仪器绕竖轴旋转 90°,再旋转另一个脚螺旋 C,使管水准器气泡居中。


    全站仪测量前期准备哪些工作?入门必知(上)

    ③再次旋转仪器 90°,重复步骤①、②,直到四个位置上气泡居中为止。


    用光学对中器对
    1)架设三角架
    将三角架伸到适当高度,确保三腿等长、打开,并使三角架顶面近似水平,且位于测站点的正上方。将三角架腿支撑在地面上,使其中一条腿固定。

    2)安置仪器和对点
    将仪器小心地安置到三角架上,拧紧中心连接螺旋,调整光学对点器,使十字丝成像清晰。双手握住另外两条未固定的架腿,通过对光学对点器的观察调节该两条腿的位置。当光学对点器大致对准测站点时,使三角架三条腿均固定在地面上。调节全站仪的三个脚螺旋,使光学对点器精确对准测站点。

    3)用圆水准器粗平仪器
    调整三角架三条腿的长度,使全站仪圆水准气泡居中。

    4)用管水准器精平仪器
    ①松开水平制动螺旋,转动仪器,使管水准器平行于某一对脚螺旋A、B 的连线。通过旋转脚螺旋A、B,使管水准器气泡居中。

    ②将仪器旋转90℃,使其垂直于脚螺旋A、B 的连线。旋转脚螺旋 C,使管水准器泡居中。

    5)精确对中与整平
    通过对光学对点器的观察,轻微松开中心连接螺旋,平移仪器(不可旋转仪器),使仪器精确对准测站点。再拧紧中心连接螺旋,再次精平仪器。

    此项操作重复至仪器精确对准测站点为止。



    03

    电池的装卸、充电

    ·电池的装卸
    ☆ 测量前请将电池充足电。
    ☆ 取下机载电池时,必须先关掉仪器电源,否则仪器容易被损坏。
    装上电池
    1)将电池底部定位导块插入到仪器上的电池导槽内。
    2)按电池顶部的电池锁紧杆,听到咔嚓响声。

    取下电池
    1)按住电池顶部的电池锁紧杆。
    2)取出电池。


    全站仪测量前期准备哪些工作?入门必知(上)

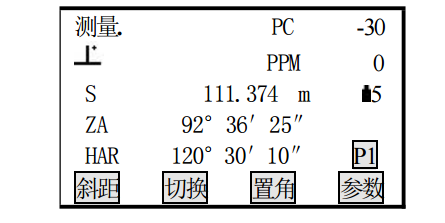

    电池电量信息查看



    全站仪测量前期准备哪些工作?入门必知(上)5-全站仪测量前期准备哪些工作?入门必知(上)3:70~100﹪电量充足,可操作使用。

    全站仪测量前期准备哪些工作?入门必知(上)2:50出现此信息时,电池尚可使用1 小时左右;若不掌握已消耗的时间准备好备用电池或充电后再使用。

    全站仪测量前期准备哪些工作?入门必知(上)1:10~50﹪电量已经不多,尽快结束操作,更换电池并充电。

    全站仪测量前期准备哪些工作?入门必知(上)0:0~10﹪此时到缺电关机大约可持续几分钟,电池已无电应立即更换电池并充电。



    注意
    ①电池工作时间的长短取决于环境条件,如:周围温度、充电时间和充电的次数等等,为安全起见,建议用户提前充电或准备一些充好电的备用电池。
    ②电池剩余容量显示级别与当前的测量模式有关。例如在角度测量模式下,电池剩余电量够用,但不能保证此电池在距离测量模式下也能用。因为距离测量模式耗电高于角度测量模式,当从角度模式转换为距离模式时,由于电池电量不足,有时会终止测距。



    04

    反射棱镜

    当全站仪用红外光进行距离测量等作业时,需在目标处放置反射棱镜。反射棱镜有单 (三)棱镜组,可通过基座连接器将棱镜组与基座连接,再安置到三角架上,也可直接安置在对中杆上。棱镜组由用户根据作业需要自行配置。

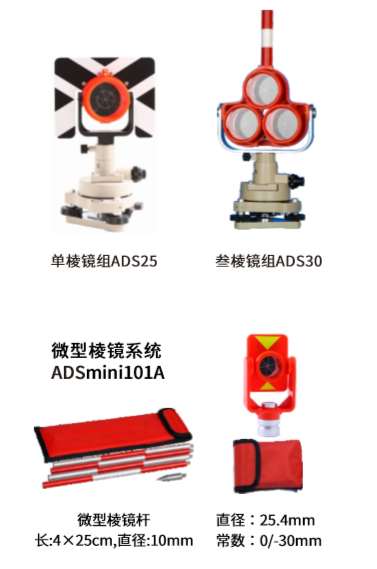

    棱镜组的配置可参照下图所示:

    全站仪测量前期准备哪些工作?入门必知(上)

    05

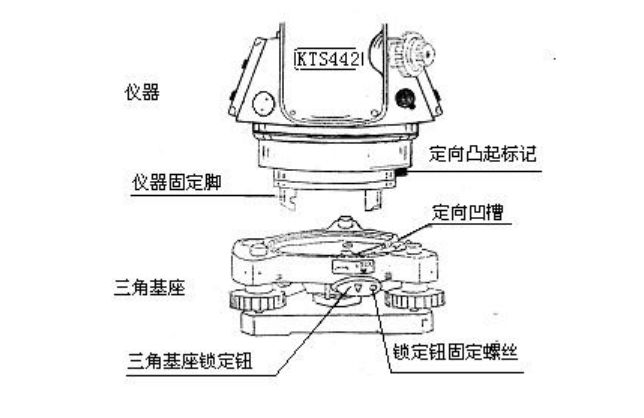

    基座的装卸



    全站仪测量前期准备哪些工作?入门必知(上)

    ♂拆卸
    如有需要,三角基座可从仪器(含采用相同基座的反射棱镜基座连接器)上卸下,先用螺丝刀松开基座锁定钮固定螺丝,然后逆时针转动锁定钮约 180°,即可使仪器与基座分离。

    ♂安装
    将仪器的定向凸出标记与基座定向凹槽对齐,把仪器上的三个固定脚对应放入基座的孔中,使仪器装在三角基座上,顺时针转动锁定钮约 180°,使仪器与基座锁定,再用螺丝刀将锁定钮固定螺丝旋紧。


    06

    望远镜目镜调整目标照准

    ·瞄准目标的方法(供参考)
    ①将望远镜对准明亮地方,旋转目镜筒,调焦看清十字丝(先朝自己方向旋转目镜筒,再慢慢旋进调焦清楚十字丝)。
    ②利用粗瞄准器内的三角形标志的顶尖瞄准目标点,照准时眼睛与瞄准器之间应保留有一定距离。
    ③利用望远镜调焦螺旋使目标成像清晰。

    ☆ 当眼睛在目镜端上下或左右移动发现有视差时,说明调焦或目镜屈光度未调好,这将影响观测的精度,应仔细调焦并调节目镜筒消除视差。
