SGO 如何进行静态测量解算？（上）







    现如今的工程测量中，主要使用GNSS技术建立各种等级的测量控制网。与常规的水准测量、角度测量相比，GNSS静态测量在建网方面具有很大优势：



    ● 测量精度高且不受前后站精度影响；

    ● 选点灵活，只需保证与天空通视；
    ● 测量不受时空因素、天气因素影响；
    ● 作业效率高：在测量点架设天线和接收机，同步观测1~4小时即可完成该片区域具有一定精度保障的布网；
    ● 后期内业工作无需大量手工计算：将测量文件输入专业软件中即可得到各类测量成果（通常是GNSS网）。



    SGO软件，即融合GNSS静态解算、动态后处理、道路设计、摄影测量及一系列大地测量相关工具集的综合数据处理软件。静态解算功能是SGO的核心功能之一。本文将为大家详细介绍SGO进行静态解算的操作方法！



    一、数据准备

    静态解算首先需要在野外进行外业观测，收集测量点的GNSS观测数据。保证构成基线的观测点位具有较长的同步观测时段，有利于相对定位时消除具有强空间相关性的误差因素影响。

    测量人员需要测量每台接收机的天线高，记录测量结果及测量方式，比如相位中心高、斜高等等。

    经过外业测量后可以得到一系列测站的观测文件。如果是用科力达测量仪器，一般会得到sth格式；其他厂家仪器得到的测量文件通常需要经过格式转换，转换为通用的可交换式RINEX文件，表现为yyO、yyN等文件格式。
    附：yy是年份后两位。2019年为19，2020年为20。
    O是观测数据，N是星历数据。

    至此，我们的数据准备工作就完成了，接下来就可以打开SGO软件，进行数据处理。





    2

    二、数据导入


    外业测量得到的观测数据需要先导入软件，对其进行质量检查，如数据是否完整、接收机钟差是否超限、多路径效应和周跳情况是否明显等等。只有质量好的观测文件，才能获得满意的测量成果。

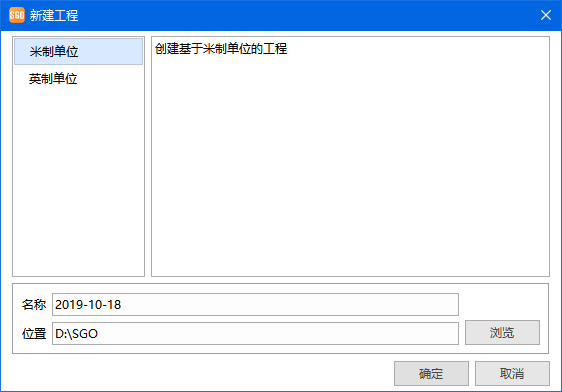

    首先点击“新建工程”，按照对话框提示输入工程名称和工程目录。

    SGO 如何进行静态测量解算？（上）

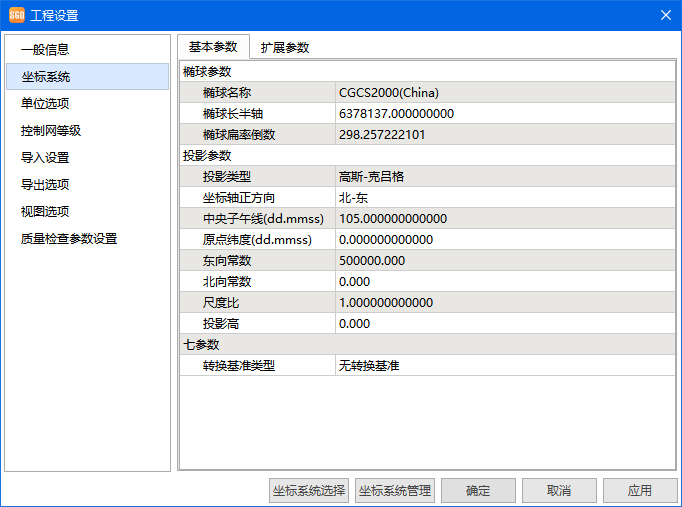

    点击“确定”后对工程进行坐标系统、控制网等级、导入和导出设置等参数配置。一般若无特殊需要，就只需对坐标系统和控制网等级进行自定义设置。
    SGO 如何进行静态测量解算？（上）

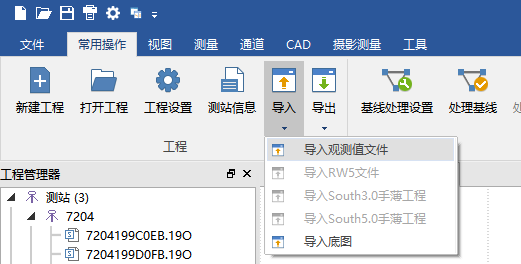

    工程设置完成后点击“确定”保存，点击“常用操作”中的“导入”菜单，下拉后点击“导入观测值文件”开始导入文件。

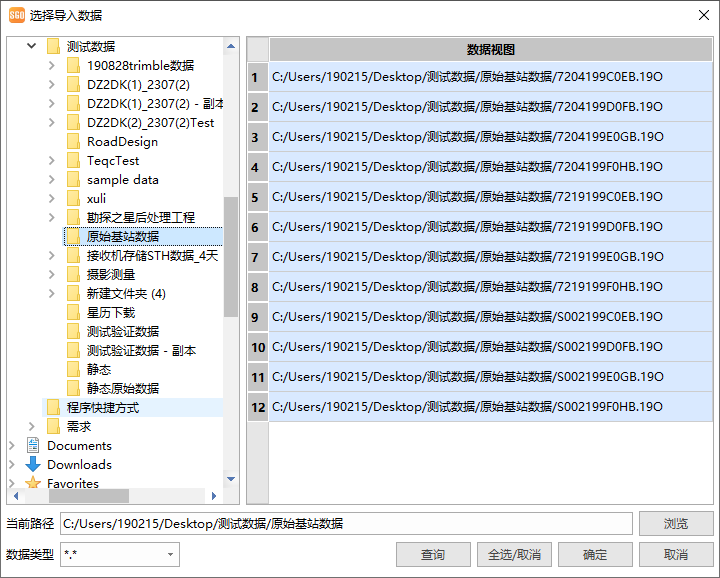

    在弹出的文件选择对话框中，定位到测量文件保存的目录，选中将处理的文件后点击“确定”导入软件。
    SGO 如何进行静态测量解算？（上）



    SGO 如何进行静态测量解算？（上）

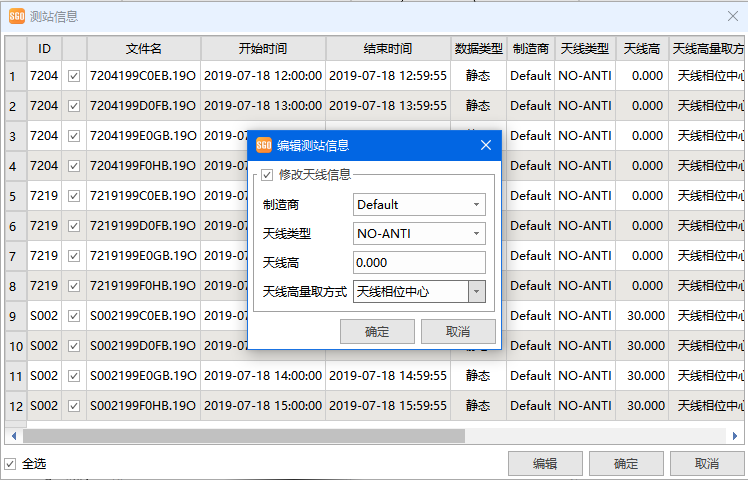

    加载完成后便需要使用之前外业测量中记录的各测站天线高。导入观测值文件加载完成后会弹出测站信息对话框，针对不同测站进行勾选，点击下方的“编辑”按钮，对测站的天线类型、天线高和测量方式等进行设置。

    SGO 如何进行静态测量解算？（上）



    全部设置完成之后点击“确定”，即可完成数据的导入。







    3

    三、质量检查

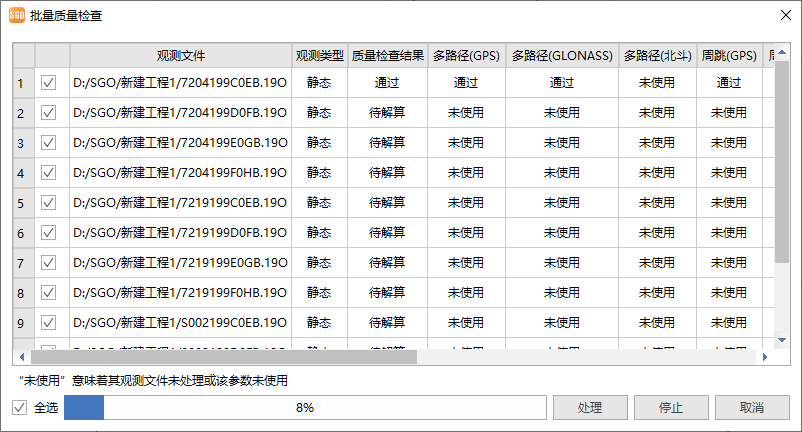

    对于导入的诸多观测值可以点击“批量质量检查”对所有观测值文件进行质量检查，包括数据完整性、多路径、信噪比、钟差等12项指标。

    在批量质量检查对话框中选择所有观测值或者某些观测值，点击“处理”，软件将逐个对观测值文件进行质量检查，并实时将结果显示在界面表格中。
    SGO 如何进行静态测量解算？（上）



    若个别质量检查不通过或者想要了解更多详细质量检查结果，可以关闭批量窗口，在工程管理器中分别对每一个测站观测值进行单独质量检查。

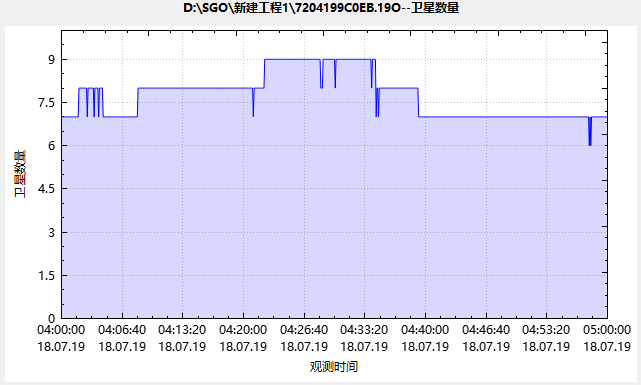

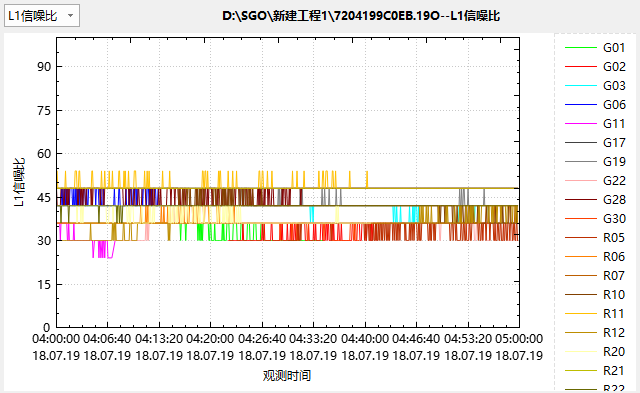

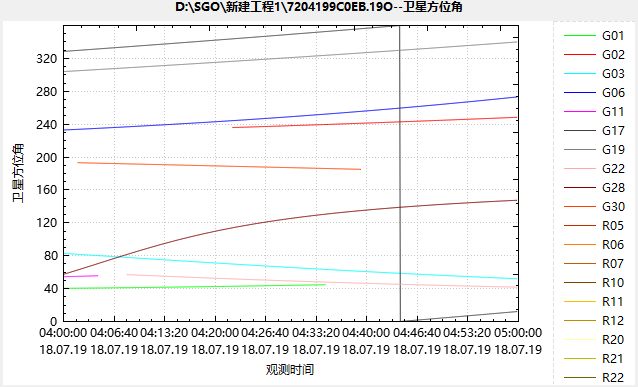

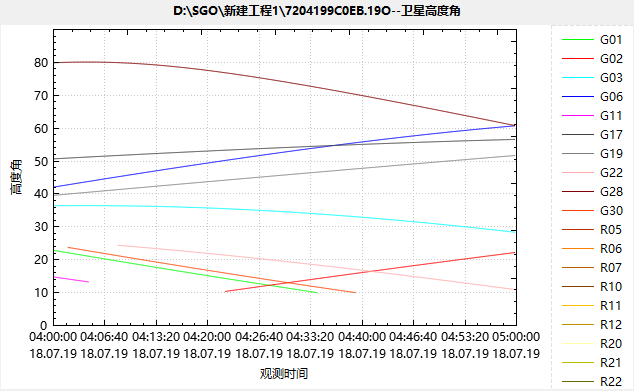

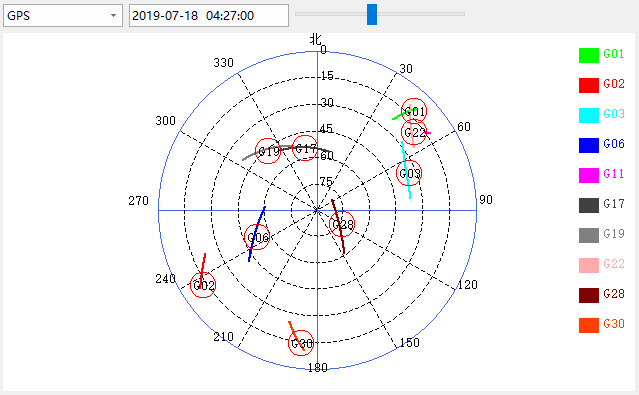

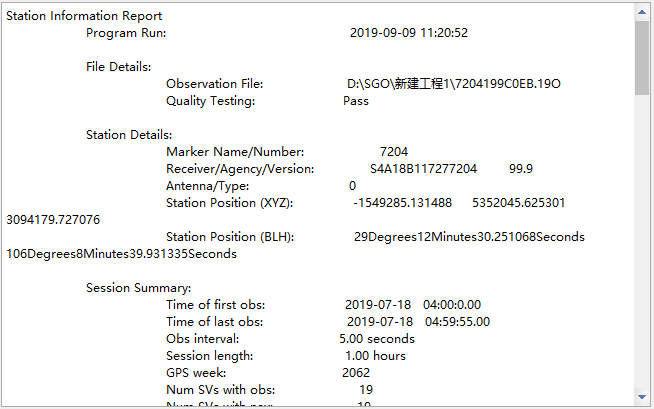

    单独质量检查能够以文字、图像的形式更详细直观地提供用户质量检查结果。右键工程管理器中的对应测站，选择“质量检查”，即可在主界面看到质量检查结果。
    SGO 如何进行静态测量解算？（上）



    SGO 如何进行静态测量解算？（上）



    SGO 如何进行静态测量解算？（上）



    SGO 如何进行静态测量解算？（上）



    SGO 如何进行静态测量解算？（上）



    SGO 如何进行静态测量解算？（上）



    若质量检查不合格，可能导致基线解算不合格。用户需要对质量不佳的观测时段进行禁用，或者对观测条件不佳的卫星进行禁用，严重时甚至需要重新采集数据才能进行解算。
