【道路测量_精心整理】中海达RTK道路测量功能说明



        中海达RTK针对客户道路施工测量实际作业,精心设计了很多适用的功能,中桩号放样、边桩放样、横断面放样、边坡放样、横断面采集、在线路任意位置显示当前所在点实时里程等,但再好的工具,我们也需要系统的学习掌握其使用方法,把 仪器更好的用在工地上,为我们施工作业服务,提高工作效率。

        道路测量要测需要输入的资料有很多,我们可以根据实际测量需要选择性输入



    1、如果需要放样道路中桩、边桩?

        只需输入平曲线

        平曲线输入有:交点法、线元法、

        交点法:输入比较简单,不要看懂直曲表也可以输,而且基本不会错

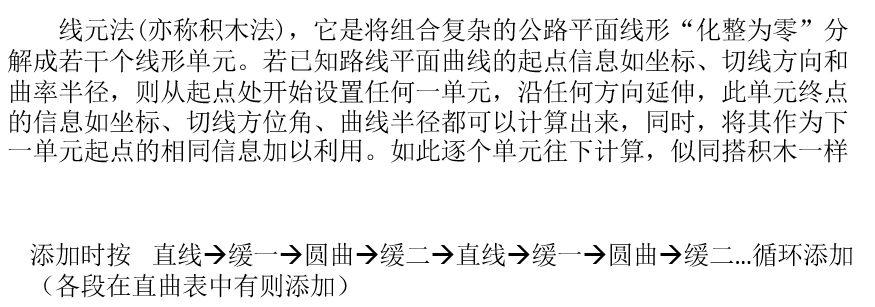

        线元法,也叫元素法。万能的输入方法,可用于任何线型,但稍有难度,要能看懂直曲表才能输对

        ----另外需要注意:

        断链  部分线路上,由于设计改线或其他原因,可能还会产生长链或短链,在输入平曲线的时候需要提前输入。

        特殊线路,特别是在山区,设计工作者根据实际地形限制设置虚交(卵形曲线)、非对称缓和曲线,比如云南昭通的三四级公路就会设有虚交,目前新版软件(1.4.1及以后)已近支持交点法直接输入虚交,给中海达研发同事点赞!

         另外高速公路的闸道就是出入收费站的道路、或和其他高度路相交的联络线,一般都只能用线元法输



    2、如果需要放样道路中桩、边桩,中桩设计高程?

        只需输入平曲线纵断面曲线

        平曲线输入有:交点法、线元法。有断链把断链输一下,

        竖曲线:根据竖曲表输入。

        竖曲线就是控制线路上坡下坡的曲线,输入比较简单,只需输入边坡点里程、高程、半径就可以,

        注意起点终点没有半径,半径输0。



    3、如果需要采集横断面?

        只需输入平曲线

        按照上面说的,根据直曲表把平曲线输入手簿保存就可以。



    4、如果需要放样路基内填挖高度?

        则需要输入平曲线竖曲线标准横断面超高加宽

        按照上面说的,输入平曲线、竖曲线。

        标准横断面

        超高

        加宽



    5、如果徐亚放样路幅内填挖高度,边坡填挖高度?

        则需要输入平曲线竖曲线标准横断面超高加宽以及边坡设计线

        边坡设计线





        可以根据实际测量需要,选择性输入!



    具体如何操作,请看分页详细说明




    第一页  中海达RTK道路测量功能说明

    第二页 平断面设计-交点法

    第三页 平断面设计-线元法

    第四页 特殊线路说明-断链-卵形曲线-不完整缓和曲线

    第五页 纵断面设计-输入竖曲线

    第六页 横断面设计线-标准横断面-超高-加宽

    第七页 横断面设计线-边坡

    第八页  道路放样-中桩-边桩放样

    第九页  道路放样-边坡放样

    第十页  道路横断面采集



    平断面设计(交点法、线元法)

    1

    道路设计交点法功能简介



    【平曲线设计】【逐桩检核】【逐桩表导出】【快捷导入】



    【道路测量_精心整理】中海达RTK道路测量功能说明

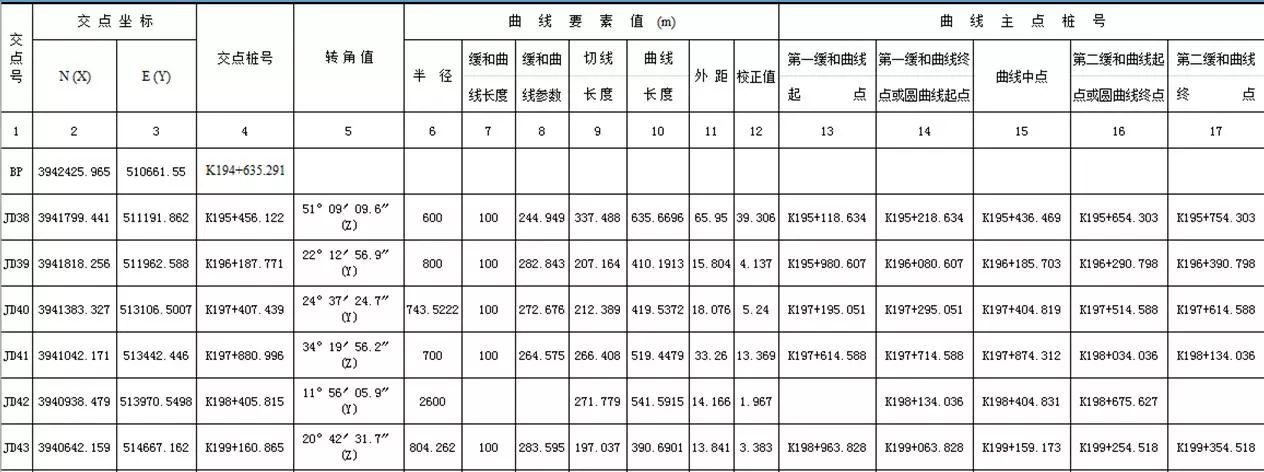

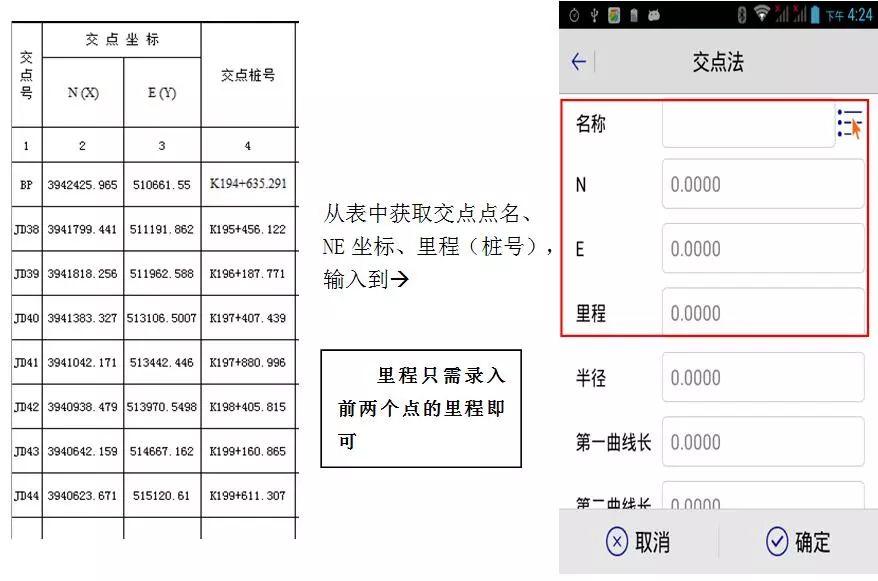

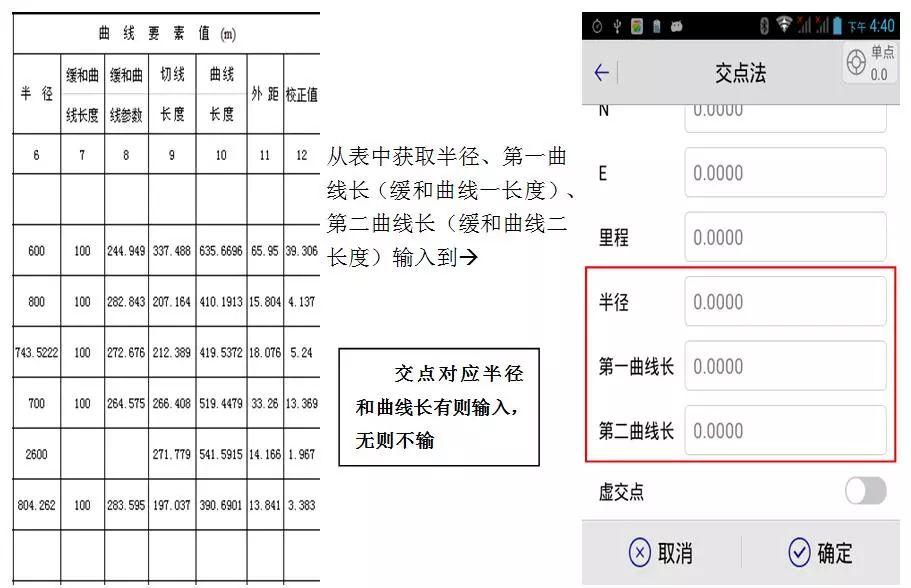

    【平曲线设计功能】需要直曲表信息:



    【道路测量_精心整理】中海达RTK道路测量功能说明



    【道路测量_精心整理】中海达RTK道路测量功能说明

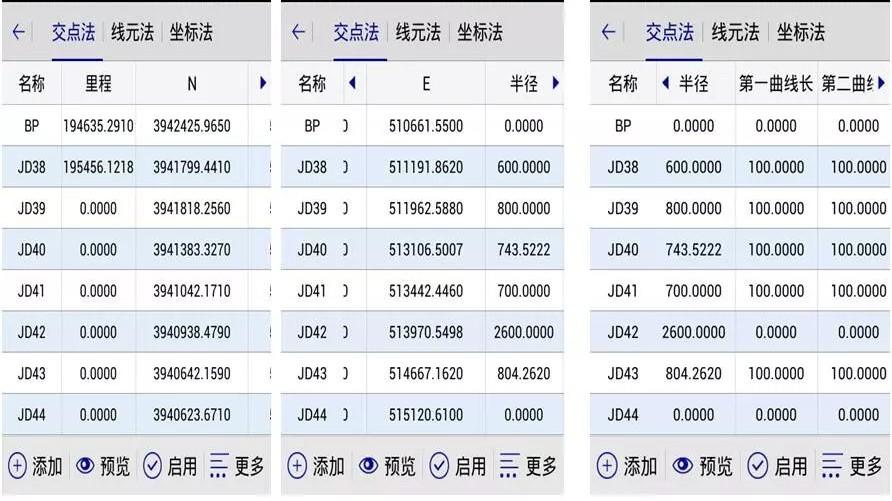

    依次输入完毕之后,如下:



    【道路测量_精心整理】中海达RTK道路测量功能说明

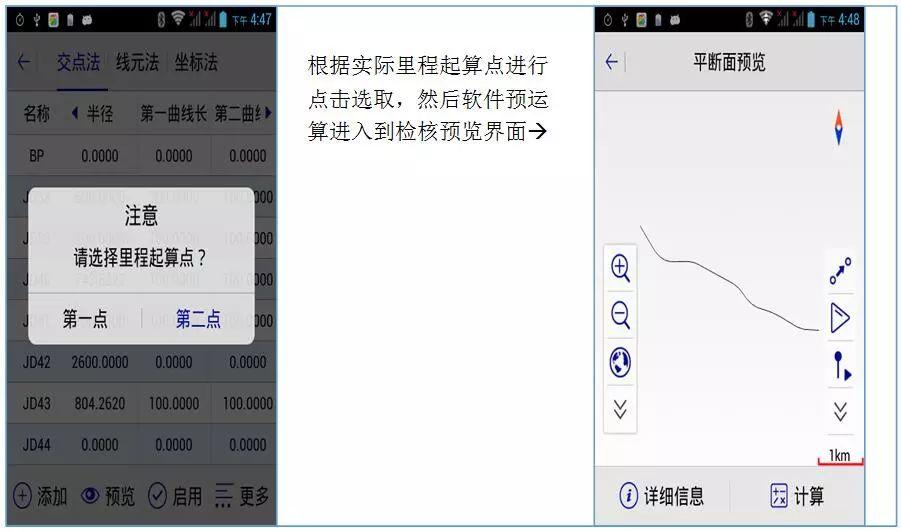

    完成交点数据的录入之后,点击【预览】进行检核:



    【逐桩检核功能】



    【道路测量_精心整理】中海达RTK道路测量功能说明

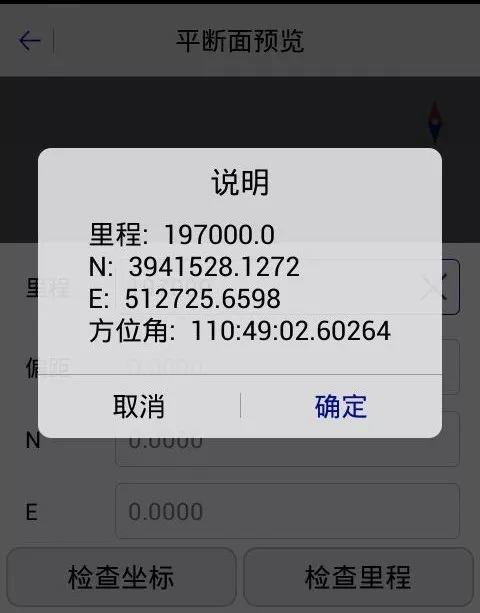

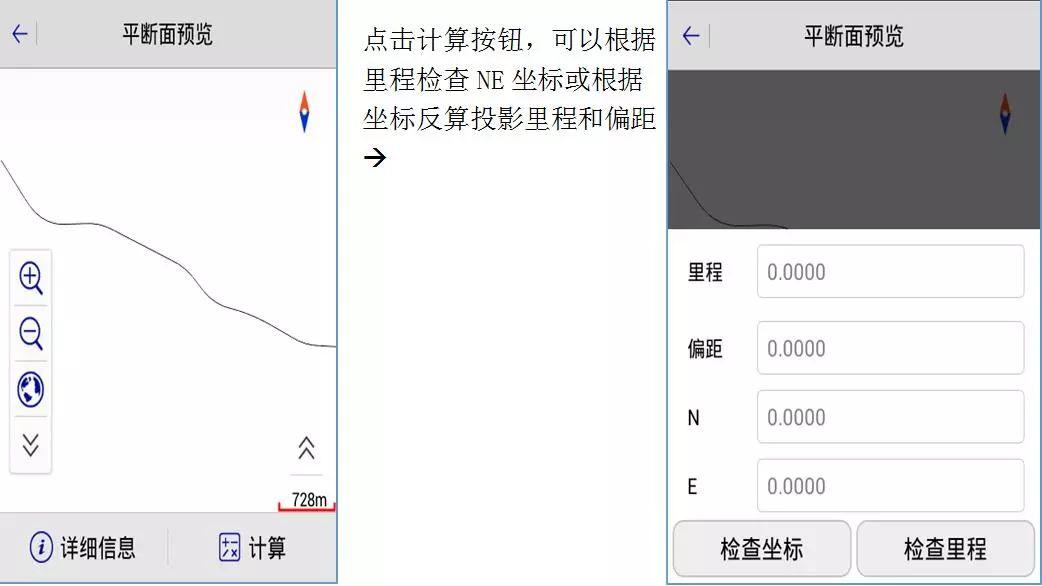

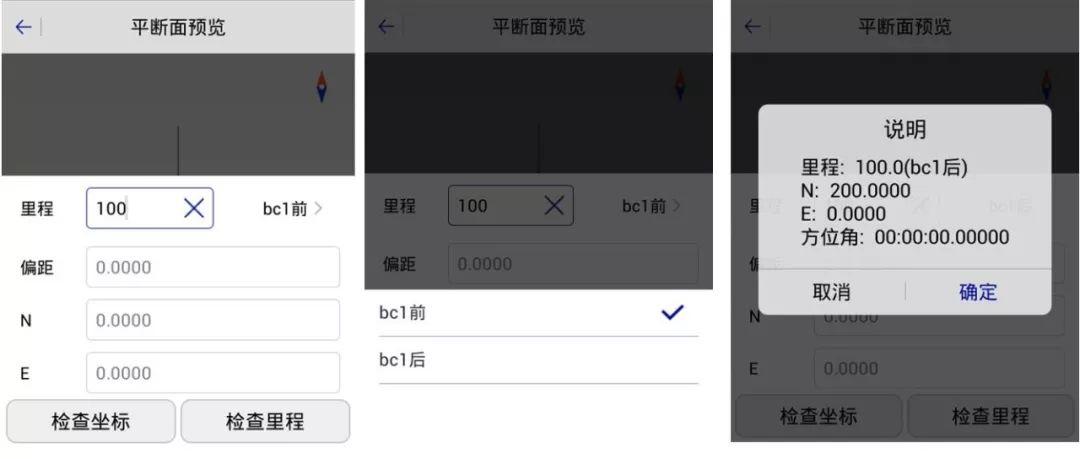

    使用计算按钮可以进行逐桩坐标的里程与NE正反算

    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明

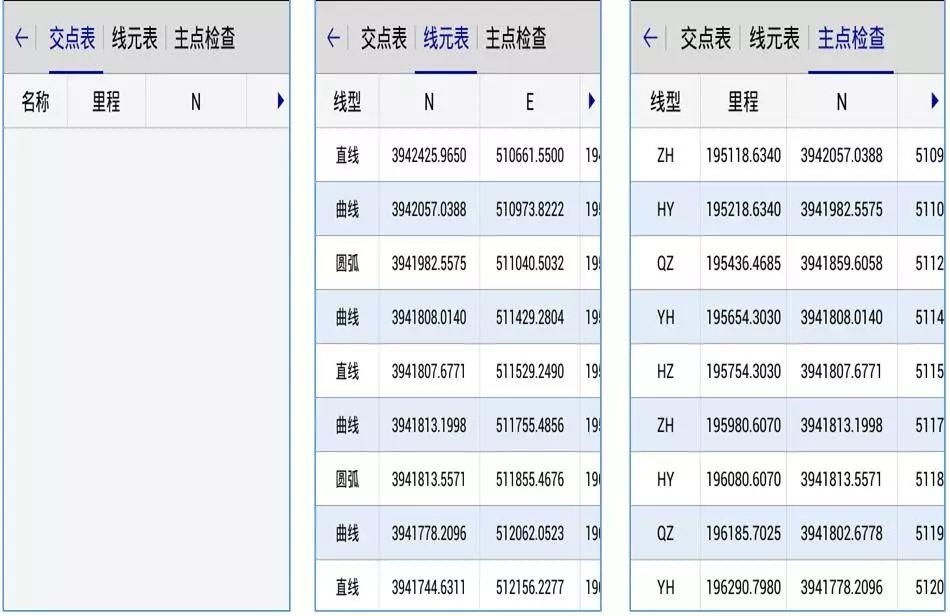

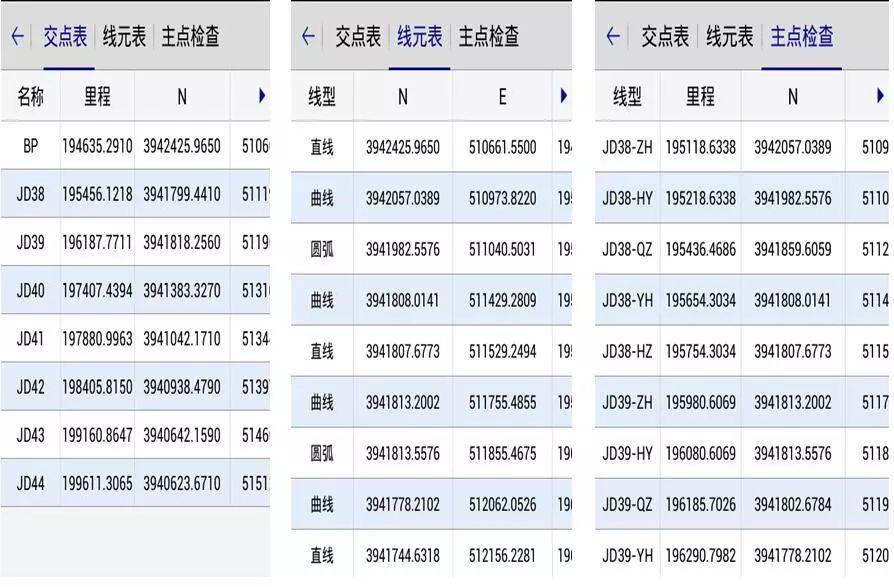

    使用详细信息按钮可以查看预运算出来的交点、线元和主点详细信息



    【道路测量_精心整理】中海达RTK道路测量功能说明

    【逐桩表导出功能】

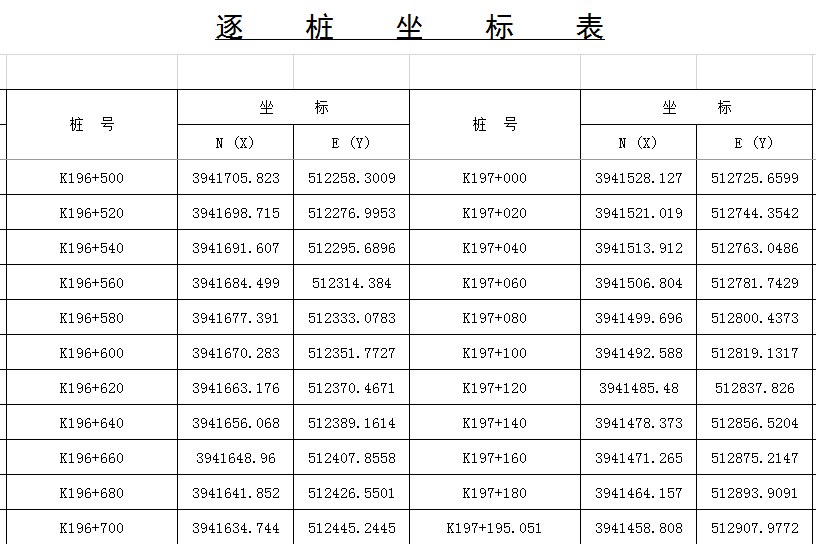

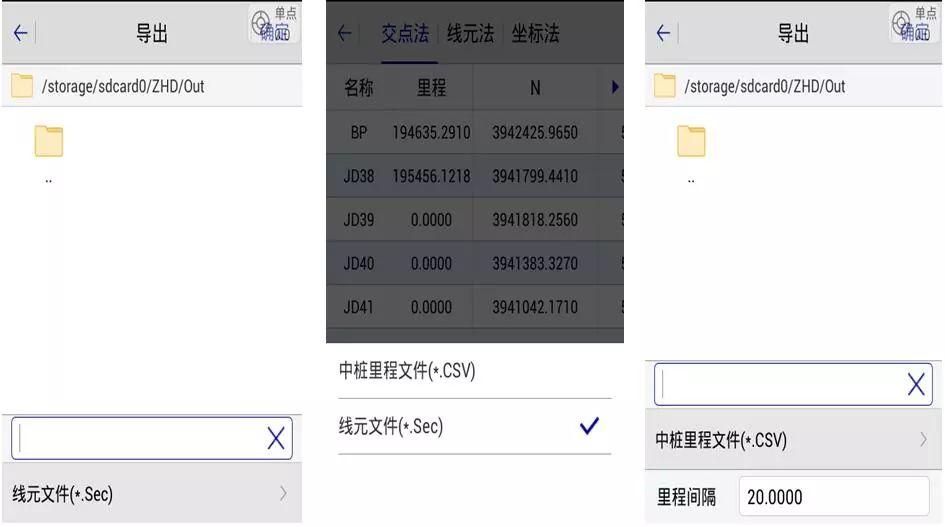

    道路设计和检核无误后,使用更多→导出可以将道路线元数据和逐桩坐标表进行导出保存。



    【道路测量_精心整理】中海达RTK道路测量功能说明



    【快捷导入功能】



    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明

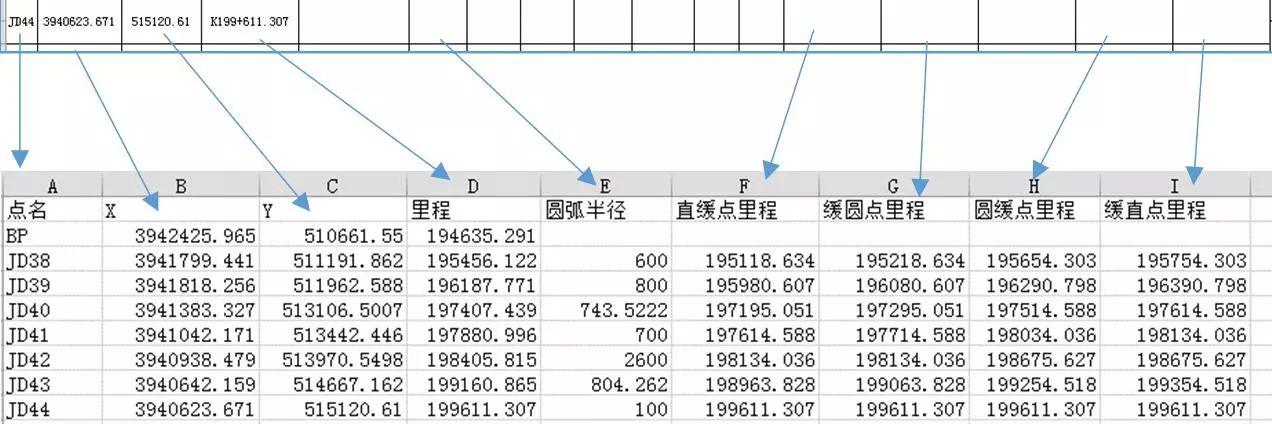

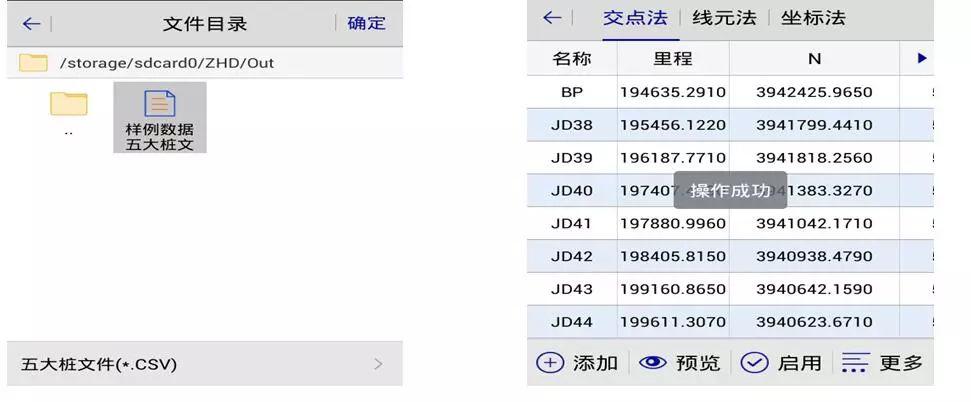

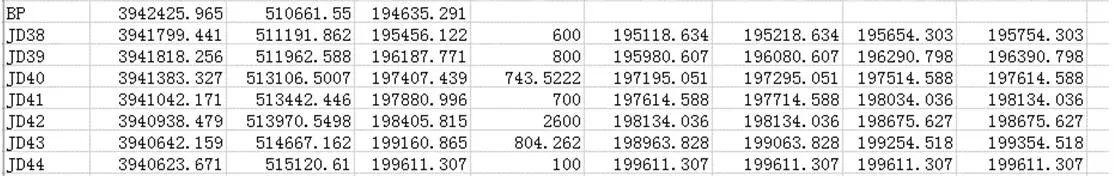

    直曲表中对应的列粘贴复制到上面对应列下,保存为五大桩csv格式,直接在交点法输入界面使用加载即可快速进行数据的初始化录入。



    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明




    第一页  中海达RTK道路

    第一页  中海达RTK道路测量功能说明

    第二页 平断面设计-交点法

    第三页 平断面设计-线元法

    第四页 特殊线路说明-断链-卵形曲线-不完整缓和曲线

    第五页 纵断面设计-输入竖曲线

    第六页 横断面设计线-标准横断面-超高-加宽

    第七页 横断面设计线-边坡

    第八页  道路放样-中桩-边桩放样

    第九页  道路放样-边坡放样

    第十页  道路横断面采集



    2

    道路设计线元法功能简介



    【平曲线设计】【逐桩检核】【逐桩表导出】【快捷导入】

    【道路测量_精心整理】中海达RTK道路测量功能说明



    【平曲线设计功能】需要直曲表信息:

    【道路测量_精心整理】中海达RTK道路测量功能说明

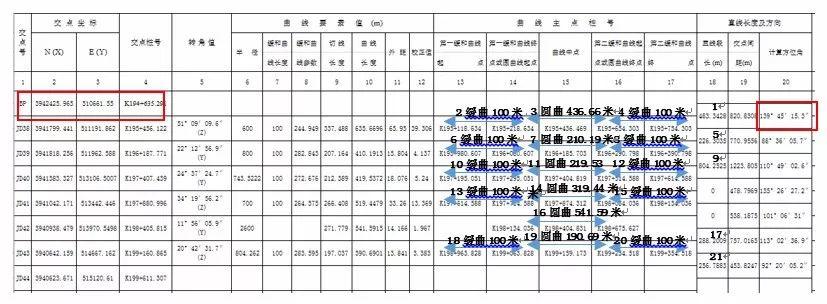

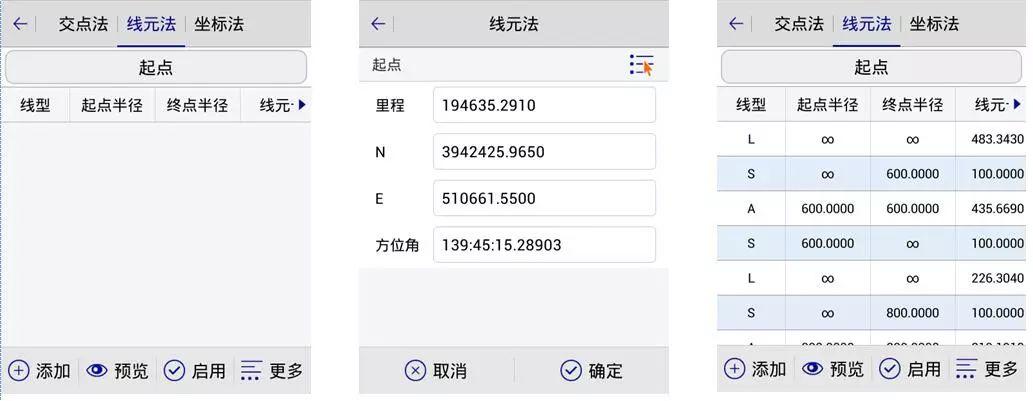

    从表中获取起点里程、NE坐标、起点方位角(红框) 输入到起点信息中,然后按照从上到下,从左到右的顺序依次添加各段线元(如序号1-21所示)

    【道路测量_精心整理】中海达RTK道路测量功能说明



    依次输入完毕之后,点击【预览】进行检核:

    【逐桩检核功能】



    【道路测量_精心整理】中海达RTK道路测量功能说明



    使用详细信息按钮可以查看预运算线元和主点详细信息(注意:线元法时交点详情界面是没有信息的)



    【道路测量_精心整理】中海达RTK道路测量功能说明

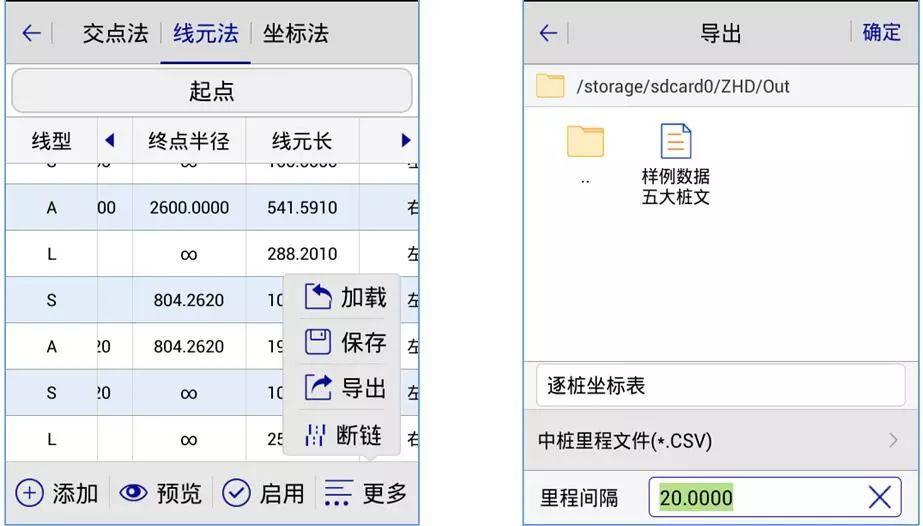

    【逐桩表导出功能】

    道路设计和检核无误后,使用更多→导出可以将逐桩坐标表进行导出保存。



    【道路测量_精心整理】中海达RTK道路测量功能说明



    【快捷导入功能】

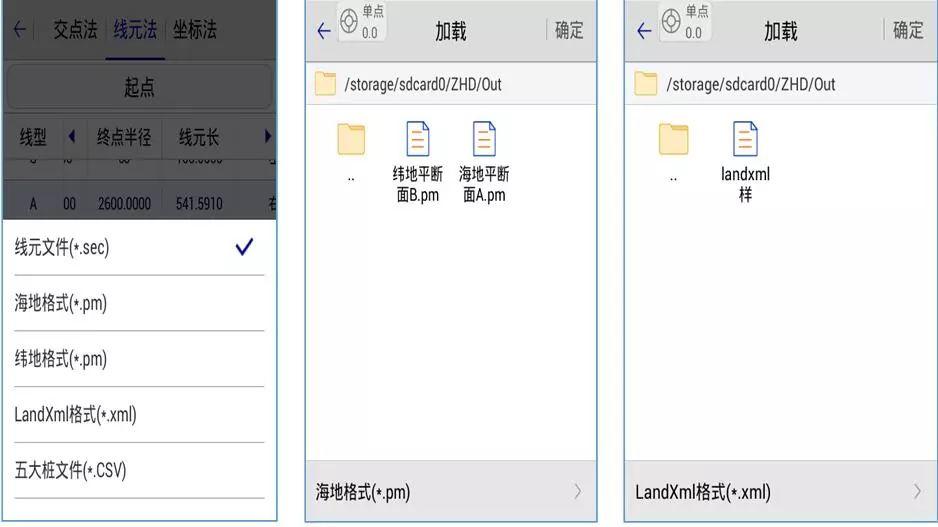

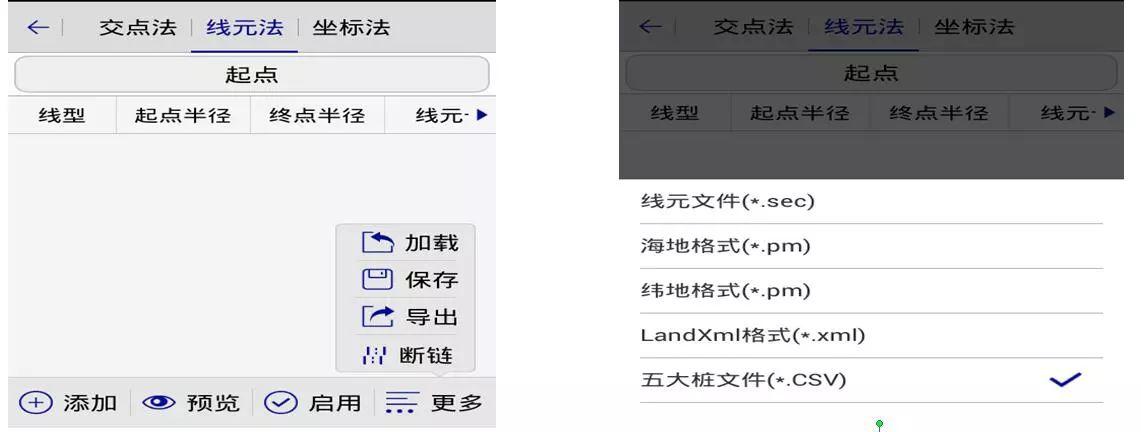

    快捷导入海地、纬地pm、landxml对应设计数据:



    【道路测量_精心整理】中海达RTK道路测量功能说明



    快捷五大桩设计数据:

    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明

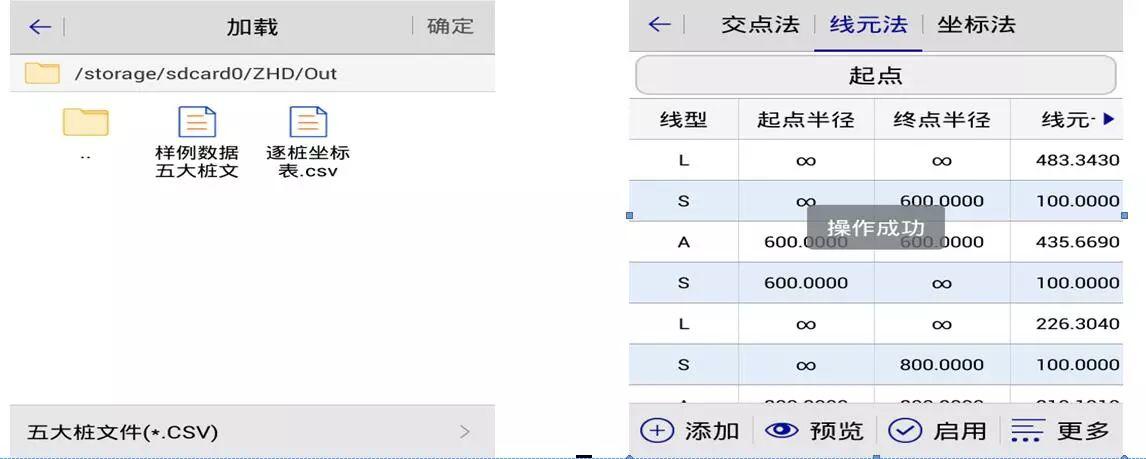

    直曲表中对应的列粘贴复制到上面对应列下,保存为五大桩csv格式,直接在线元法输入界面使用加载即可快速进行数据的初始化录入。



    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明




    第一页  中海达RTK道路测量功能说明

    第二页 平断面设计-交点法

    第三页 平断面设计-线元法

    第四页 特殊线路说明-断链-卵形曲线-不完整缓和曲线

    第五页 纵断面设计-输入竖曲线

    第六页 横断面设计线-标准横断面-超高-加宽

    第七页 横断面设计线-边坡

    第八页  道路放样-中桩-边桩放样

    第九页  道路放样-边坡放样

    第十页  道路横断面采集



    特殊线路的支持

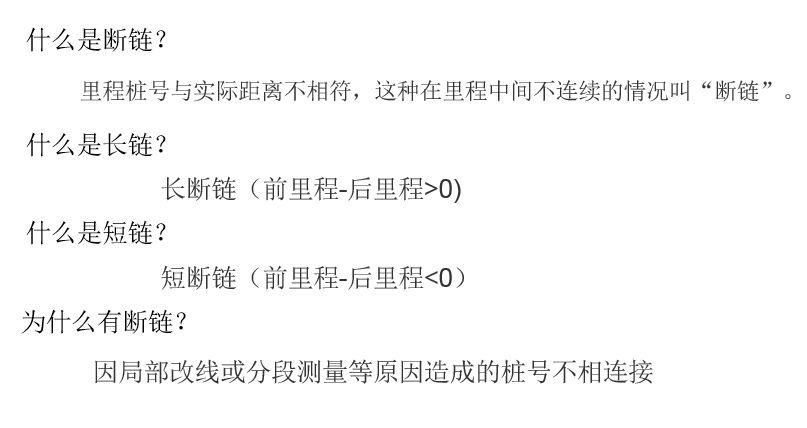

    ①断链

    【道路测量_精心整理】中海达RTK道路测量功能说明

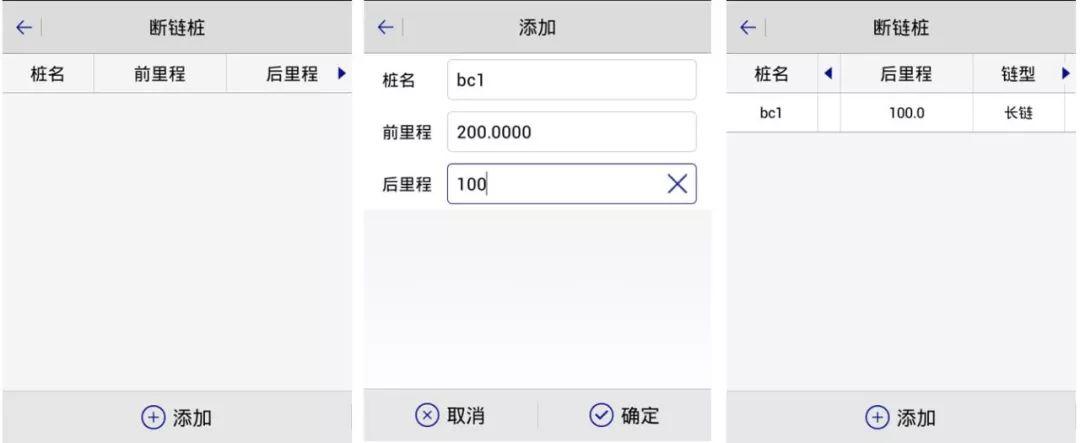

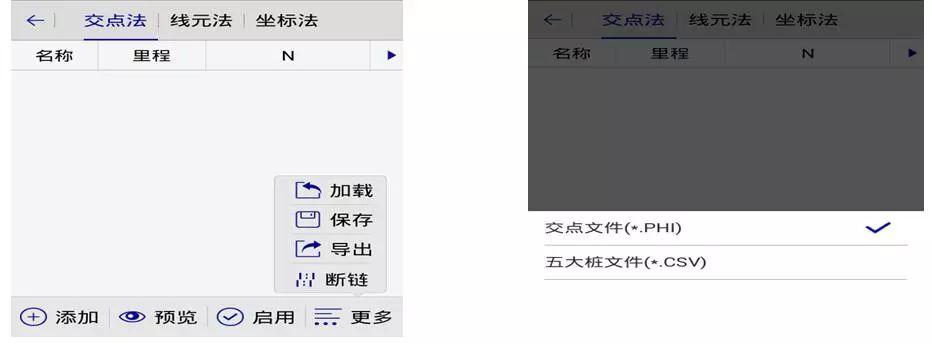

    在道路平曲线构造中,遇到有断链的情况,可在更多->断链,进行编辑长链或者短链进行应用。



    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明



    ②横偏线路

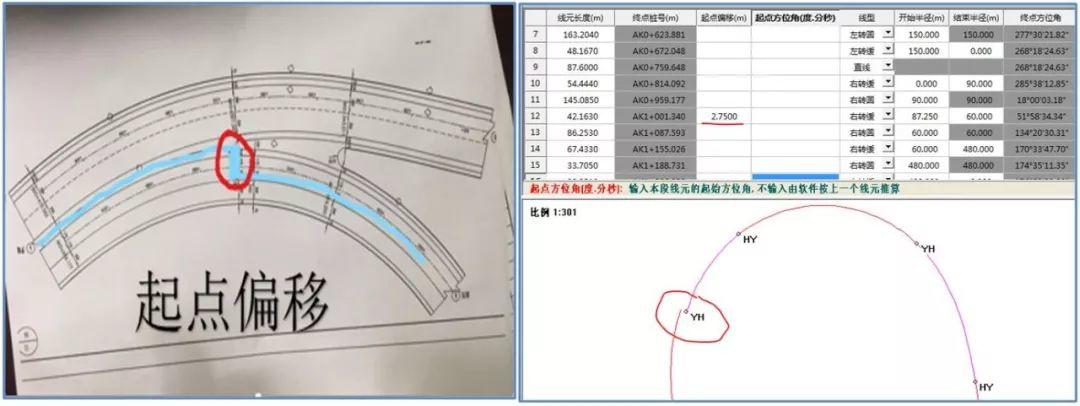

    关于横偏和起点偏移线路原型



    【道路测量_精心整理】中海达RTK道路测量功能说明

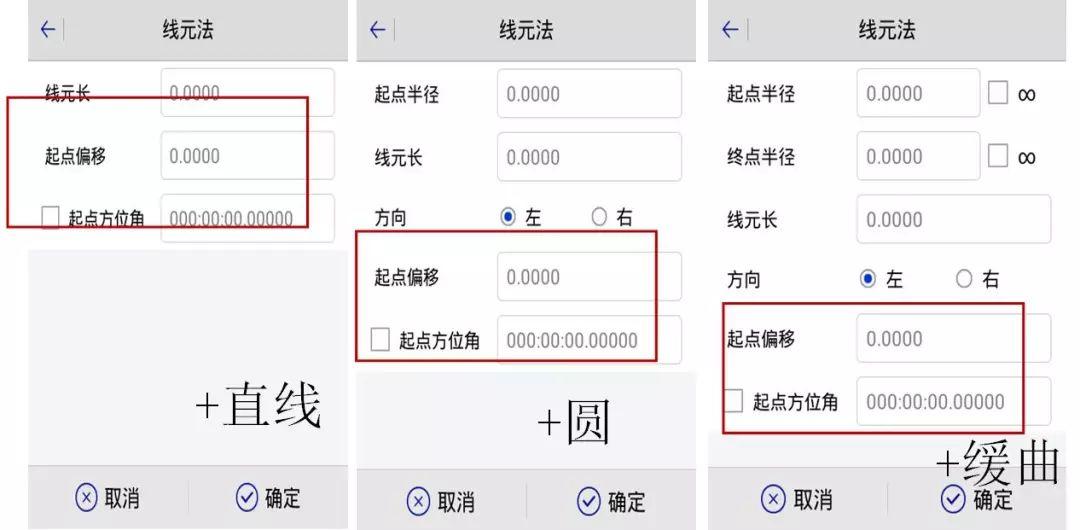

    Hi-Survey软件采用改进线元法进行支持,在线元添加界面新增横偏和起点方位角录入。



    【道路测量_精心整理】中海达RTK道路测量功能说明



    ③回头曲线(虚交)

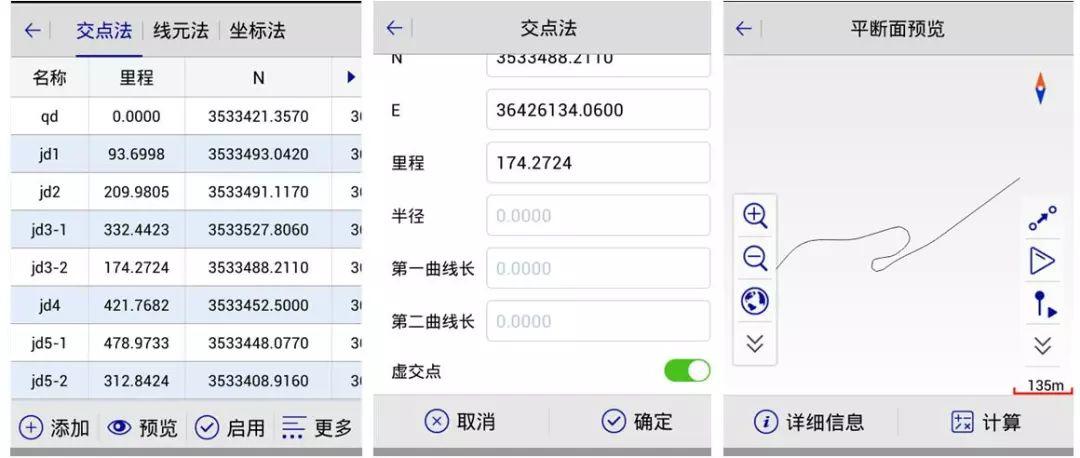

    涉及虚交、回头(转向超过180度)曲线,除原有线元法可以支持外,在交点法中,对应虚交新增支持开关。



    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明

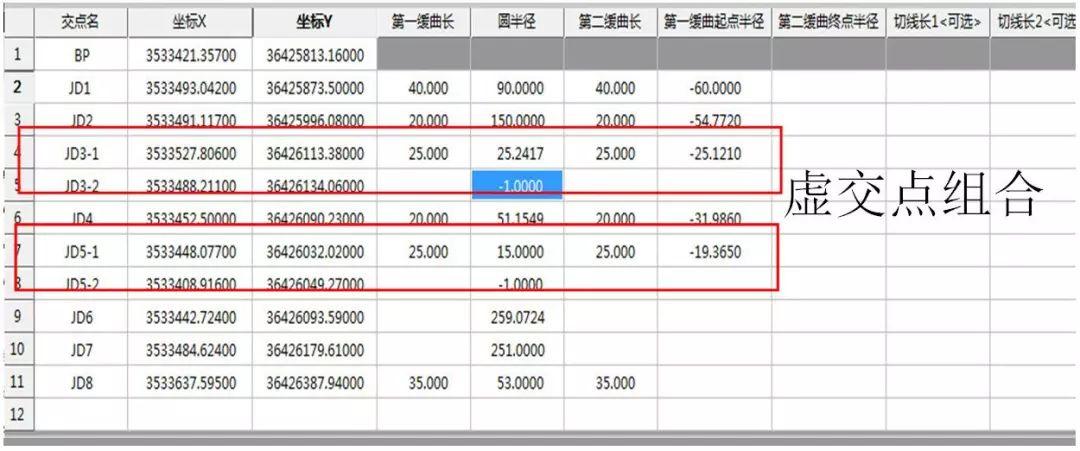

    虚交组合第一点正常录入,第二点录入后勾选虚交点开关即可。

    ④卵形曲线

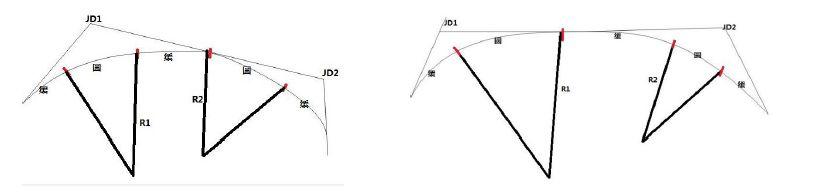

    卵形示例:

    【道路测量_精心整理】中海达RTK道路测量功能说明

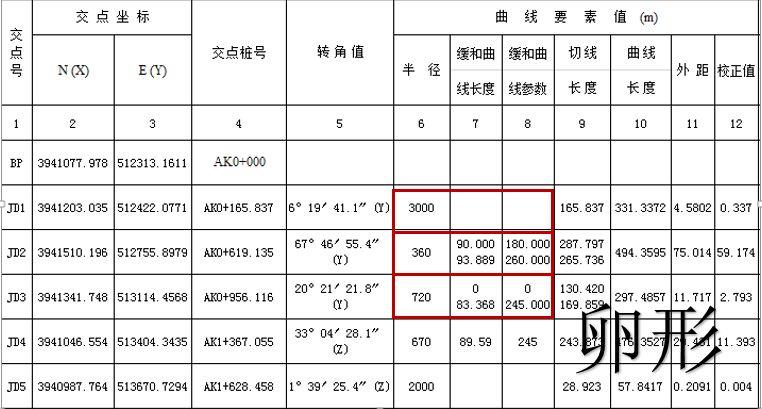

    直曲表中示例:

    【道路测量_精心整理】中海达RTK道路测量功能说明

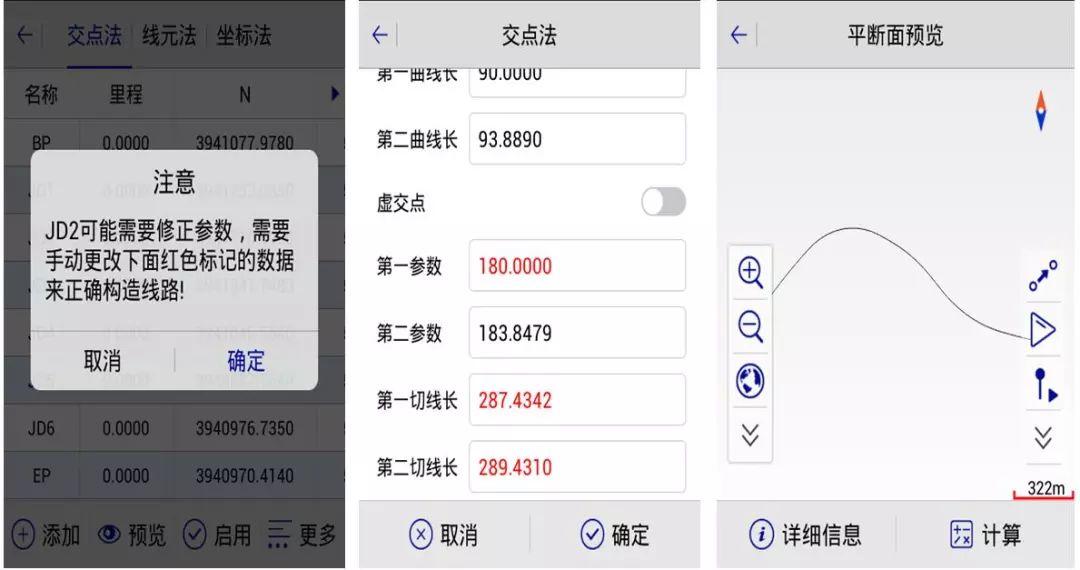

    前后交点共用一段缓曲的情形,在Hi-Survey交点法中,正常输入交点数据,软件遇到疑似此种数据,自动进行识别,提示用户进行相关确认即可完成正常应用。

    【道路测量_精心整理】中海达RTK道路测量功能说明

    完成标红数字确认修订之后即可应用检查。

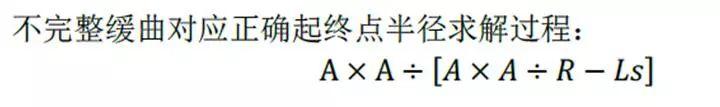

    在Hi-Survey线元法中,针对卵型(公共缓曲),需要对其起终点半径特殊处理。

    【道路测量_精心整理】中海达RTK道路测量功能说明

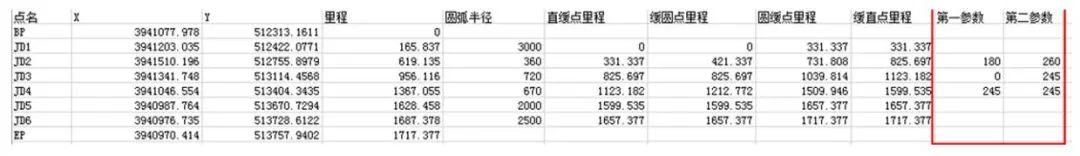

    推荐大家使用线元法五大桩快捷导入法,简单粗暴,只需在原有五大桩后追加两列缓曲参数A1,A2,然后直接线元法加载即可轻松构建卵形曲线线路。



    【道路测量_精心整理】中海达RTK道路测量功能说明




    第一页  中海达RTK道路测量功能说明

    第二页 平断面设计-交点法

    第三页 平断面设计-线元法

    第四页 特殊线路说明-断链-卵形曲线-不完整缓和曲线

    第五页 纵断面设计-输入竖曲线

    第六页 横断面设计线-标准横断面-超高-加宽

    第七页 横断面设计线-边坡

    第八页  道路放样-中桩-边桩放样

    第九页  道路放样-边坡放样

    第十页  道路横断面采集

     ◆道路设计纵断面功能简介

    【竖曲线设计】【设计高检核】【快捷导入】



    【道路测量_精心整理】中海达RTK道路测量功能说明



    【竖曲线设计功能】

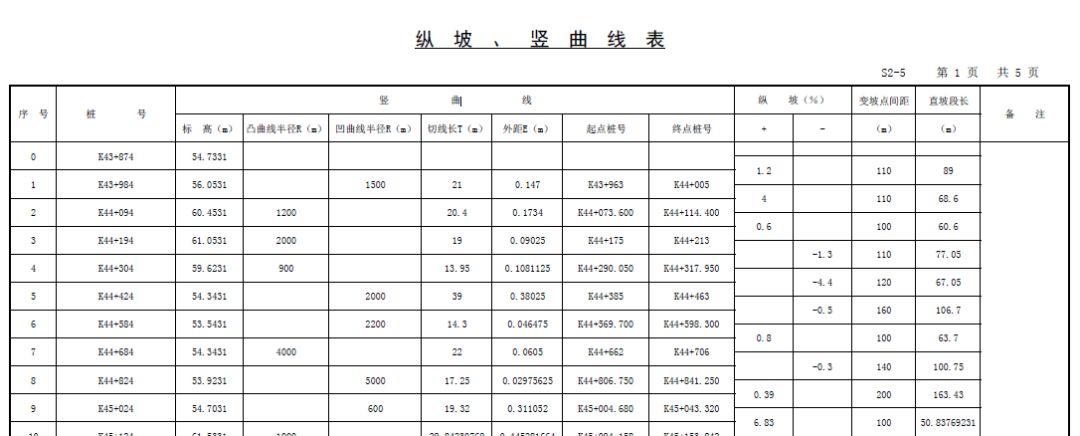

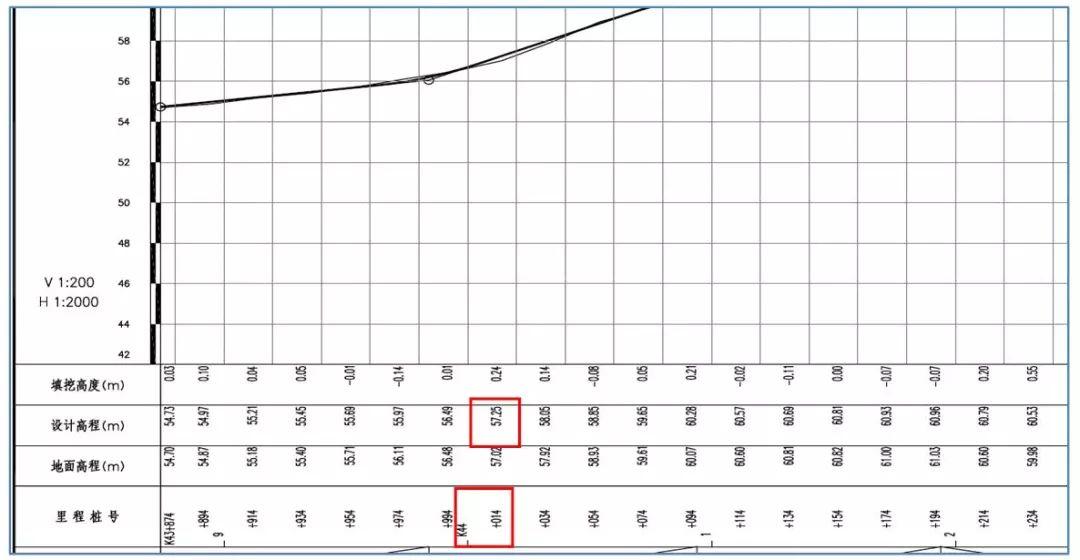

    需要纵坡、竖曲表信息:

    【道路测量_精心整理】中海达RTK道路测量功能说明

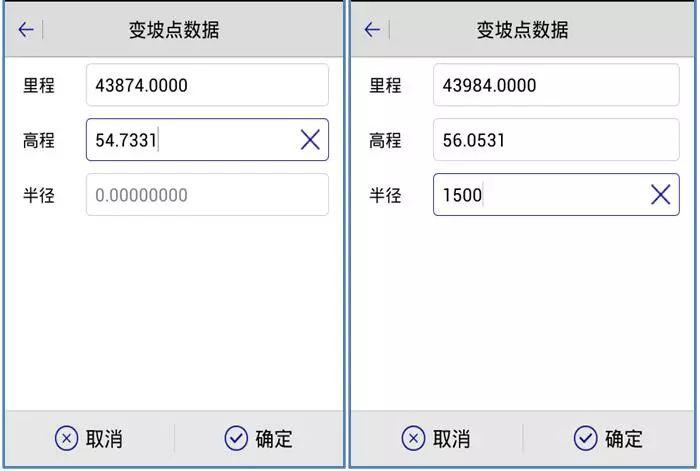

    从表中获取变坡点里程、高程(标高)、半径依次添加到变坡点信息中,半径有则输入,一般起终点没有半径信息。



    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明

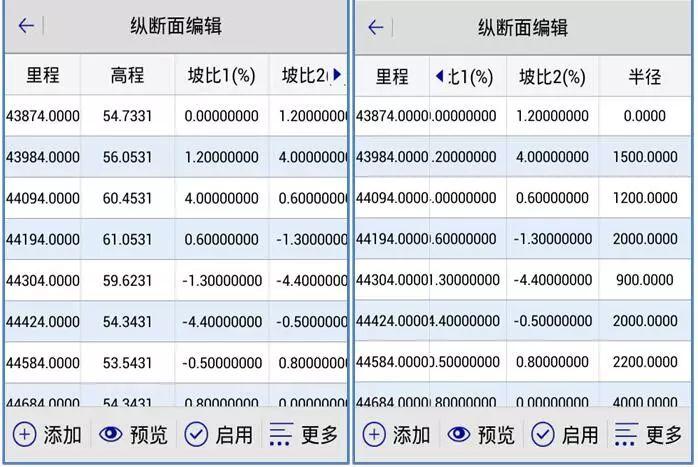

    依次输入完毕之后,点击【预览】进行检核:

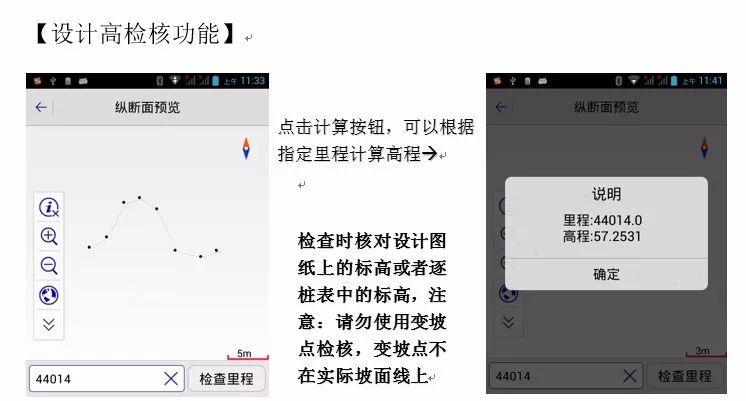

    【设计高检核功能】

    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明







    【快捷导入功能】

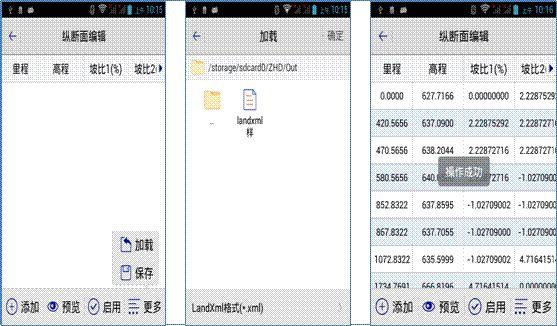

    除导入中海达纵断面数据(*.PVI)之外,还可以快捷导入landxml对应设计数据:



    【道路测量_精心整理】中海达RTK道路测量功能说明


    第一页  中海达RTK道路测量功能说明

    第二页 平断面设计-交点法

    第三页 平断面设计-线元法

    第四页 特殊线路说明-断链-卵形曲线-不完整缓和曲线

    第五页 纵断面设计-输入竖曲线

    第六页 横断面设计线-标准横断面-超高-加宽

    第七页 横断面设计线-边坡

    第八页  道路放样-中桩-边桩放样

    第九页  道路放样-边坡放样

    第十页  道路横断面采集


    横断面设计



    道路设计横断面功能简介

    【横断面设计】【超高】【加宽】【里程断面预览】

    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明



    【道路测量_精心整理】中海达RTK道路测量功能说明



    【道路测量_精心整理】中海达RTK道路测量功能说明



    【道路测量_精心整理】中海达RTK道路测量功能说明

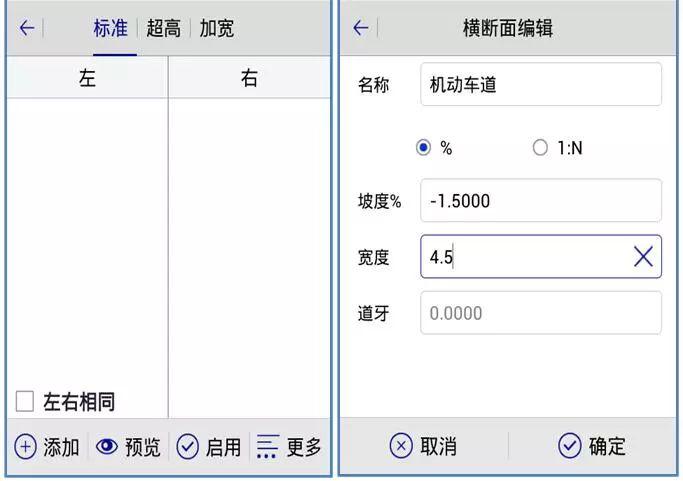

    【横断面设计功能】

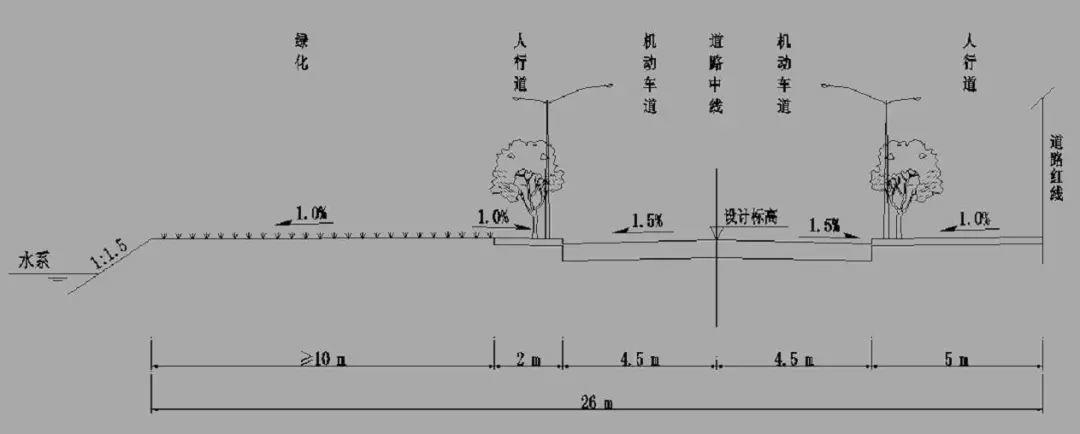

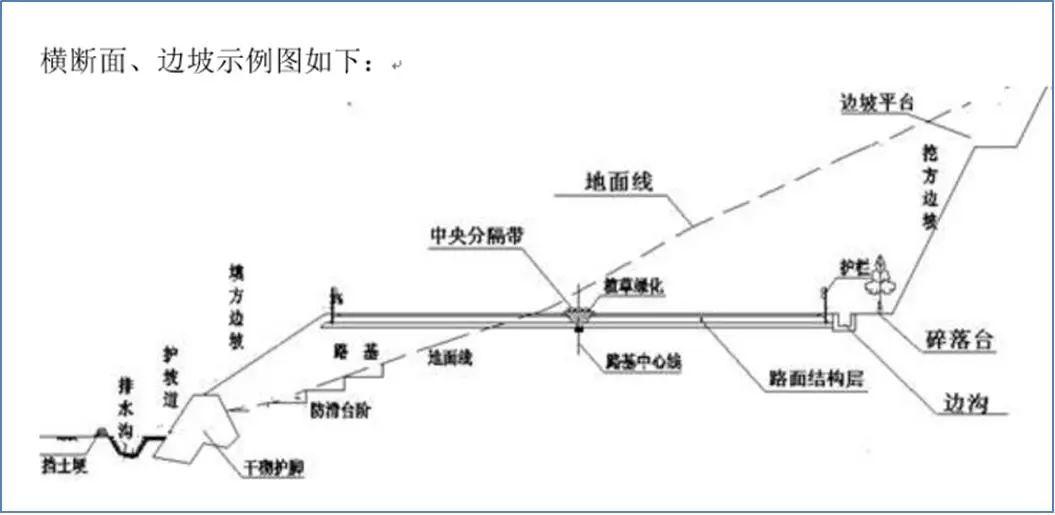

    需要横断面设计图纸信息:

    【道路测量_精心整理】中海达RTK道路测量功能说明

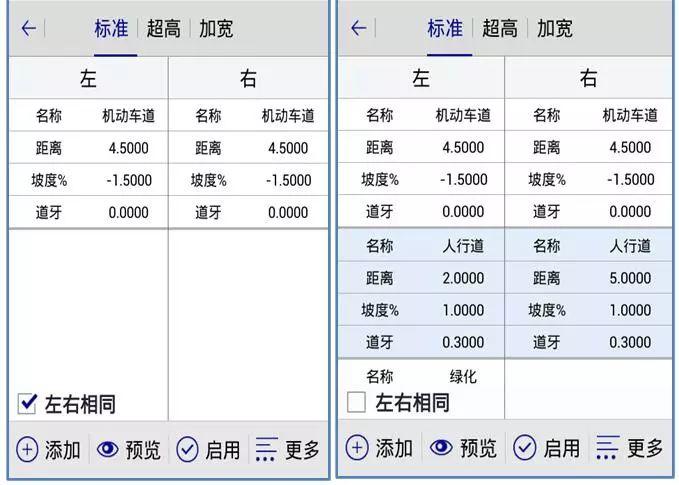

    从上图中提取出相应的横断面设计板块信息,按图例录入标准横断面信息。

    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明

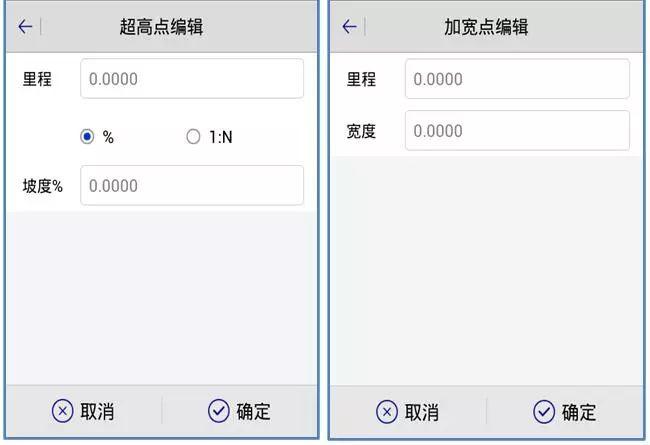

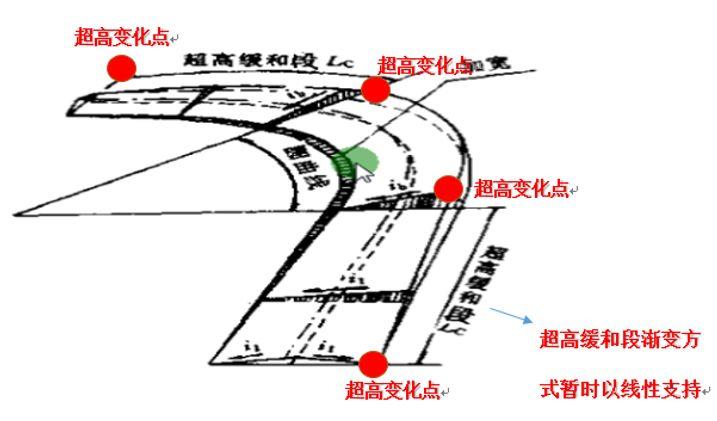

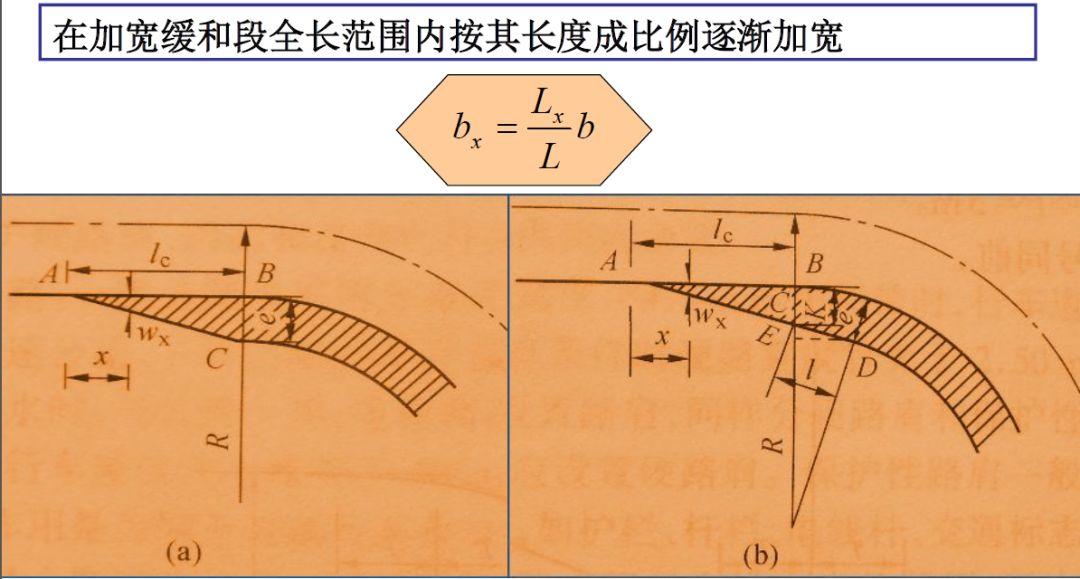

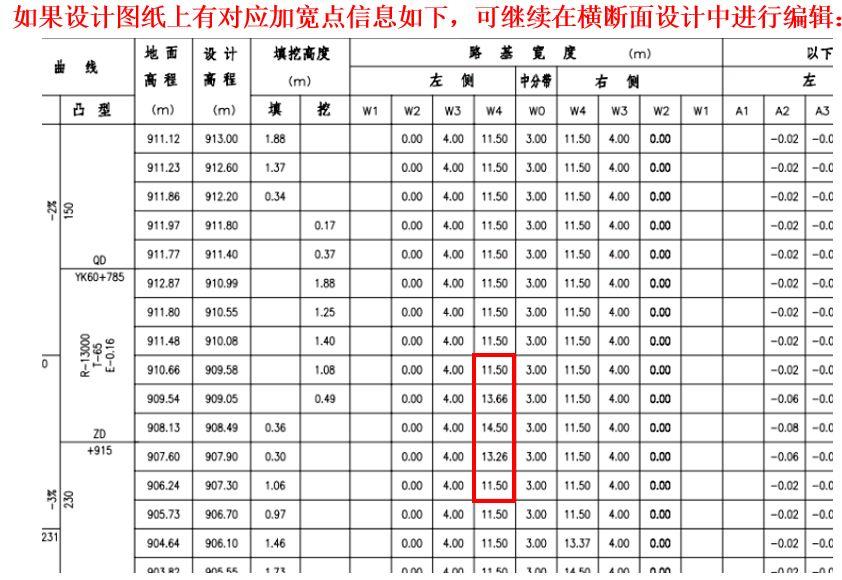

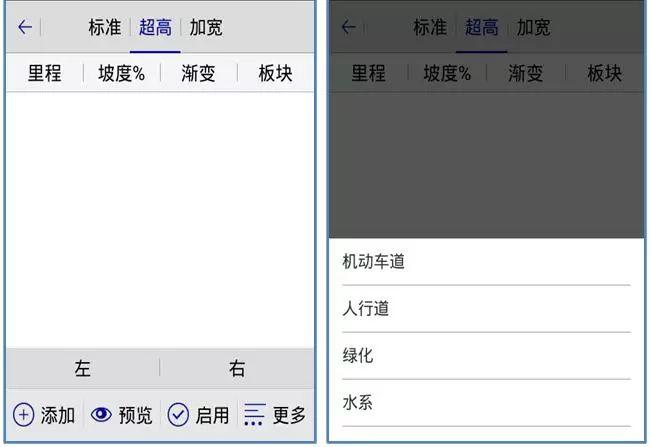

    从设计文档中提取超高加宽点信息,同标准方式一样,添加到对应板块下即可。



    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明

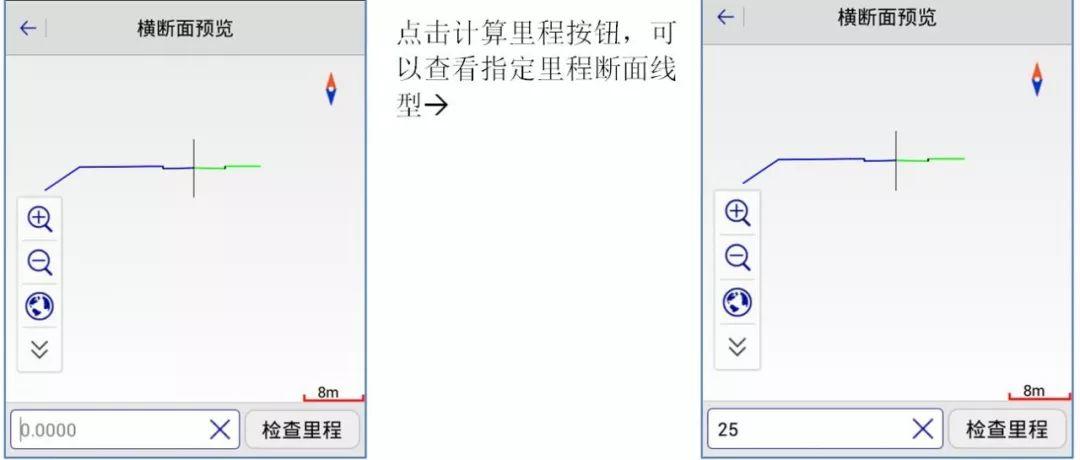

    依次输入完毕之后,点击【预览】可以进行横断面线型检核:



    【里程断面预览功能】



    【道路测量_精心整理】中海达RTK道路测量功能说明



    【快捷导入功能】

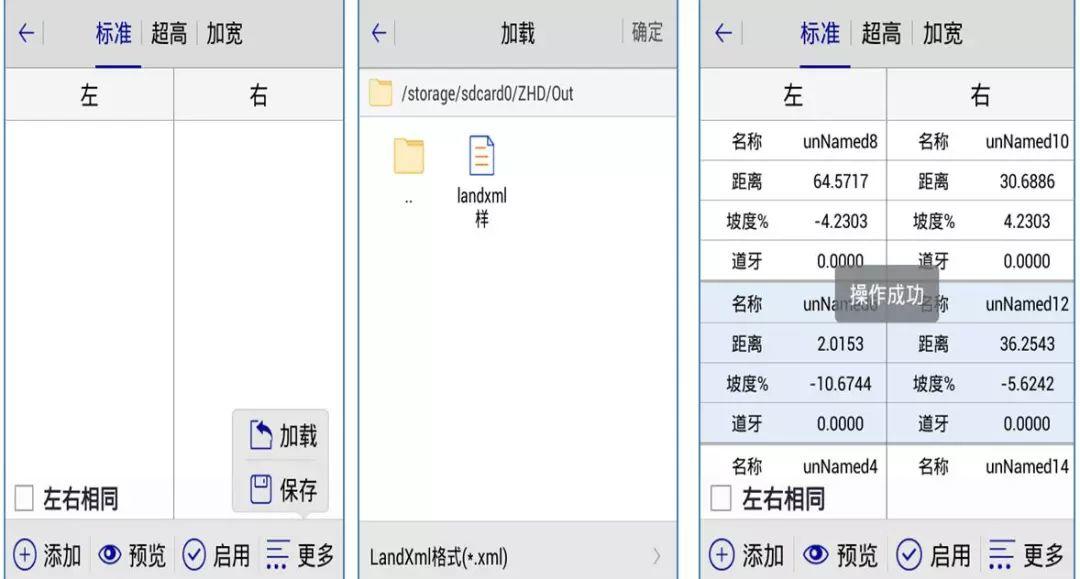

    除导入中海达横断面数据(*.TPL)之外,还可以快捷导入landxml对应设计数据:



    【道路测量_精心整理】中海达RTK道路测量功能说明




    第一页  中海达RTK道路测量功能说明

    第二页 平断面设计-交点法

    第三页 平断面设计-线元法

    第四页 特殊线路说明-断链-卵形曲线-不完整缓和曲线

    第五页 纵断面设计-输入竖曲线

    第六页 横断面设计线-标准横断面-超高-加宽

    第七页 横断面设计线-边坡

    第八页  道路放样-中桩-边桩放样

    第九页  道路放样-边坡放样

    第十页  道路横断面采集



    横断面边坡设计

    边坡设计功能简介

    【边坡断面设计】【边坡断面预览】



    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明

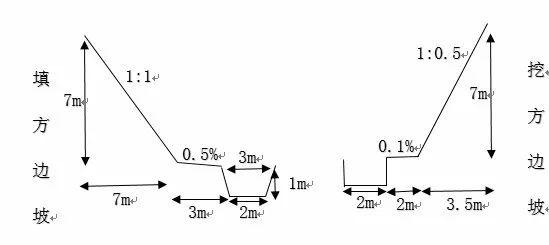

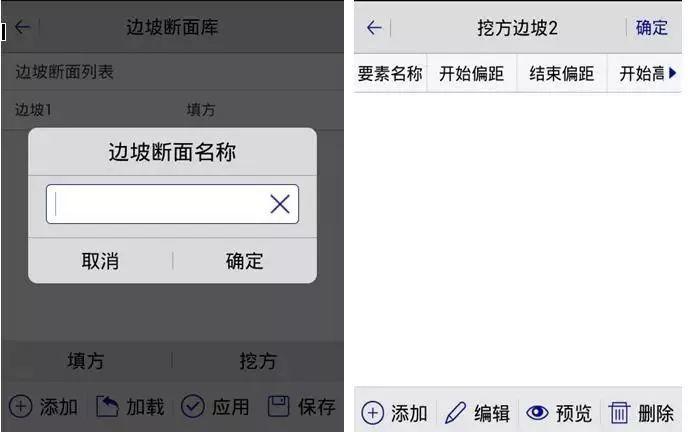

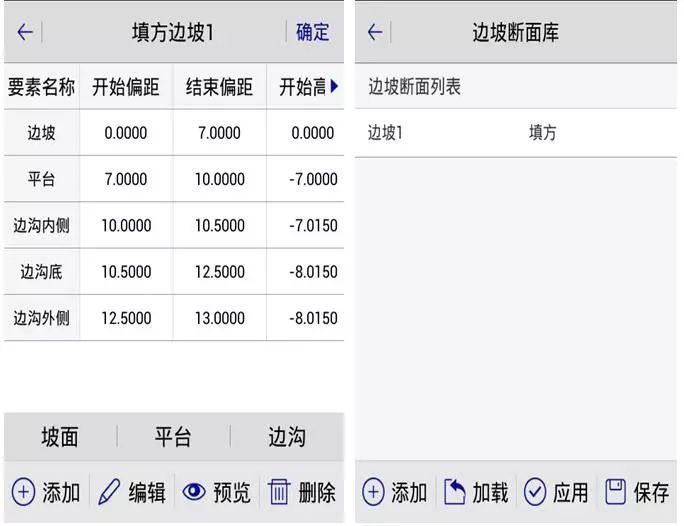

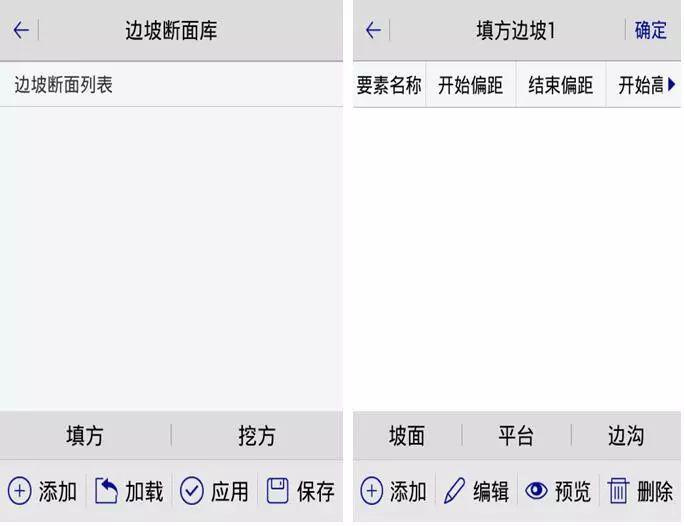

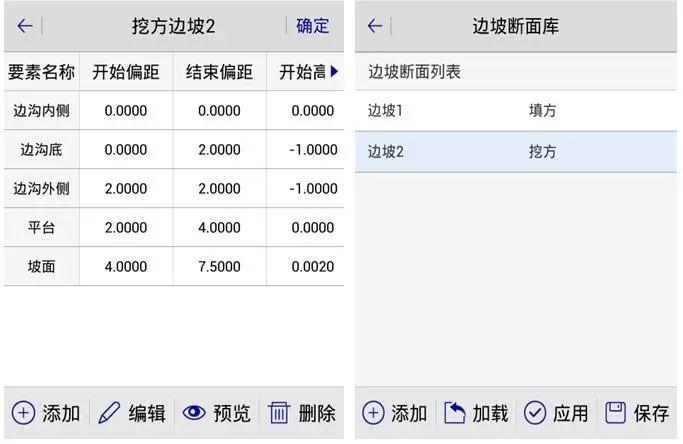

    【边坡设计功能】根据如上演示边坡设计图纸信息:

    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明



    坡比1:n输入n,横坡n%输入n。由内往外侧,上坡n为正,下坡n为负。

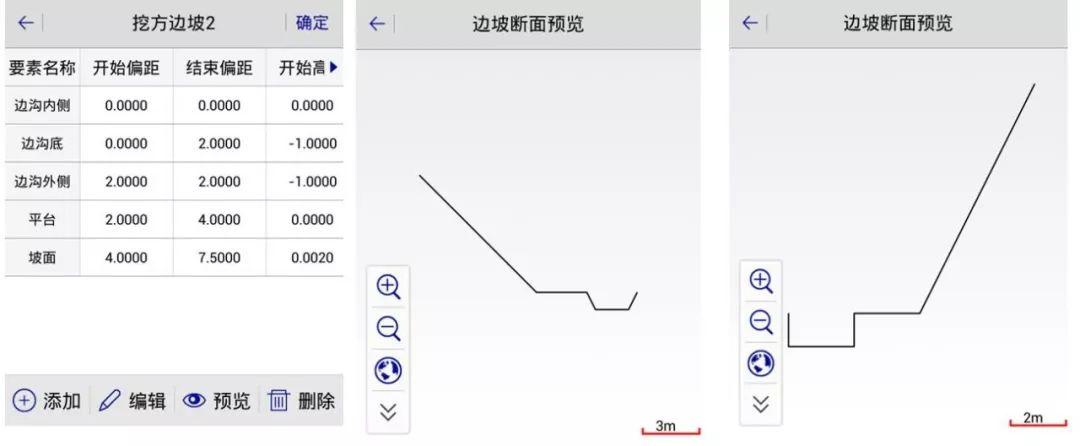

    【边坡断面预览功能】



    【道路测量_精心整理】中海达RTK道路测量功能说明



    对应边坡详情页下方,点击预览即可查看当前边坡断面线型。









    第一页  中海达RTK道路测量功能说明

    第二页 平断面设计-交点法

    第三页 平断面设计-线元法

    第四页 特殊线路说明-断链-卵形曲线-不完整缓和曲线

    第五页 纵断面设计-输入竖曲线

    第六页 横断面设计线-标准横断面-超高-加宽

    第七页 横断面设计线-边坡

    第八页  道路放样-中桩-边桩放样

    第九页  道路放样-边坡放样

    第十页  道路横断面采集



    道路放样、边坡放样



    道路放样功能简介

    【里程偏距放样】【横断面边坡放样】

    里程偏距放样:根据指定里程和偏距,放样特定平面点。



    横断面边坡放样:根据当前用户主机所在线路里程位置,实时计算并显示到当前设计横断面及边坡所需填挖高度。

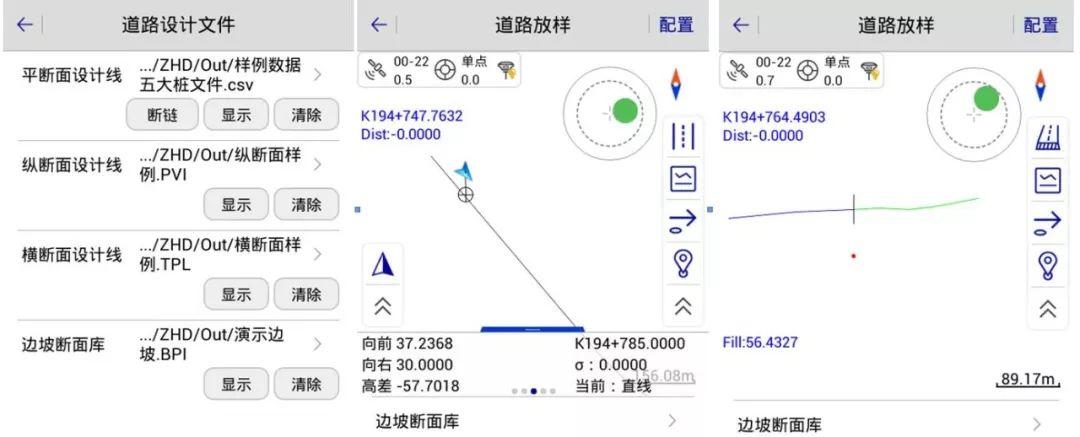

    【里程偏距放样】前提:准确三维坐标需要调入平、纵、横



    【道路测量_精心整理】中海达RTK道路测量功能说明

    【道路测量_精心整理】中海达RTK道路测量功能说明

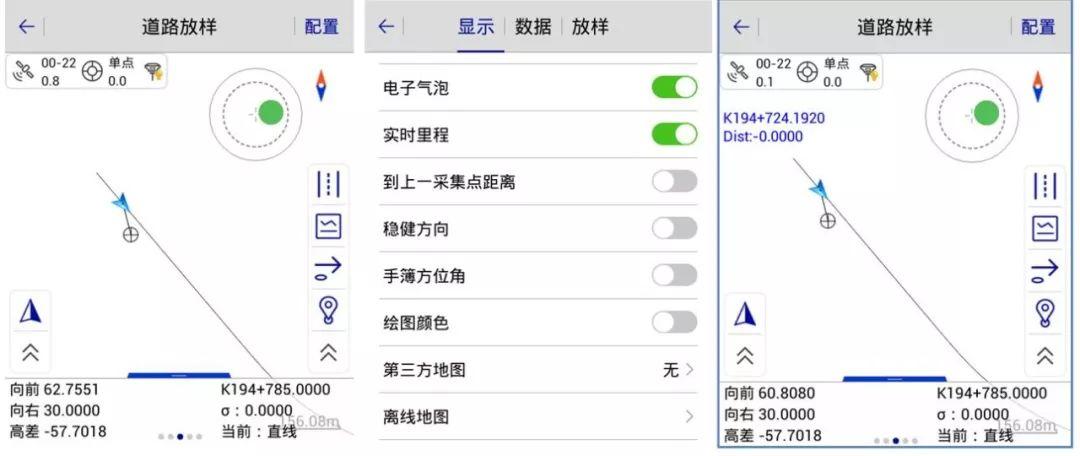

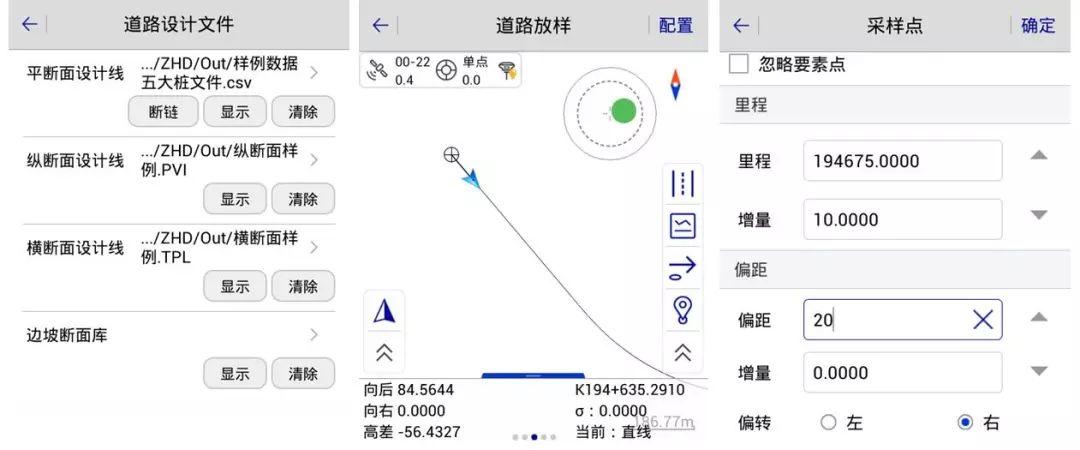

    调入平纵横曲线之后,软件底部提示栏导航信息实时显示到放样道路点的方位高差信息。配置中开启实时里程显示,可在左上角实时显示当前位置相对于道路的里程和偏距。

    第一页  中海达RTK道路测量功能说明

    第二页 平断面设计-交点法

    第三页 平断面设计-线元法

    第四页 特殊线路说明-断链-卵形曲线-不完整缓和曲线

    第五页 纵断面设计-输入竖曲线

    第六页 横断面设计线-标准横断面-超高-加宽

    第七页 横断面设计线-边坡

    第八页  道路放样-中桩-边桩放样

    第九页  道路放样-边坡放样

    第十页  道路横断面采集

    【横断面边坡放样】前提:需要调入平、纵、横、边坡



    【道路测量_精心整理】中海达RTK道路测量功能说明

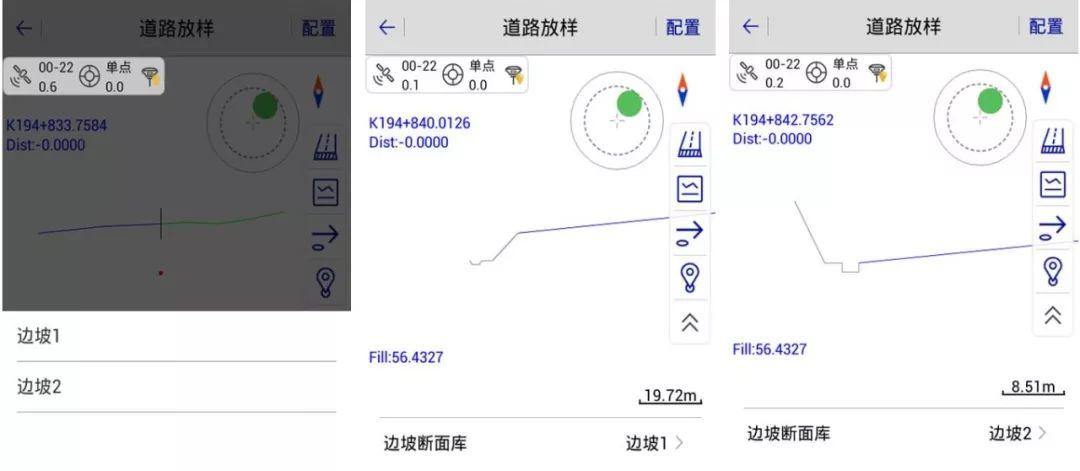

    调入平纵横边坡之后,放样界面底部出现断面库栏,点击右侧顶部切换视图按钮,进入横截面视图,可以查看当前实时位置(小红点)和当前实时里程断面下的设计横断面,并于界面左下提示填挖信息。



    【道路测量_精心整理】中海达RTK道路测量功能说明



    点击底部边坡断面库,可以实时切换应用边坡作用于当前断面上进行边坡放样。






    第一页  中海达RTK道路测量功能说明

    第二页 平断面设计-交点法

    第三页 平断面设计-线元法

    第四页 特殊线路说明-断链-卵形曲线-不完整缓和曲线

    第五页 纵断面设计-输入竖曲线

    第六页 横断面设计线-标准横断面-超高-加宽

    第七页 横断面设计线-边坡

    第八页  道路放样-中桩-边桩放样

    第九页  道路放样-边坡放样

    第十页  道路横断面采集

     道路横断面采集说明




    第一页  中海达RTK道路测量功能说明

    第二页 平断面设计-交点法

    第三页 平断面设计-线元法

    第四页 特殊线路说明-断链-卵形曲线-不完整缓和曲线

    第五页 纵断面设计-输入竖曲线

    第六页 横断面设计线-标准横断面-超高-加宽

    第七页 横断面设计线-边坡

    第八页  道路放样-中桩-边桩放样

    第九页  道路放样-边坡放样

    第十页  道路横断面采集
