    iRTK5即将上市,为了让各位读者提前了解iRTK5的功能,我给大家分享iRTK5在土方测量中的应用



    iRTK5配置的iHand30手簿全新升级了Hi-Survey软件,新增DTM面相关的功能,内含土方计算、面放样、面设计等功能,下面一起来看看iRTK5配合Hi-Survey软件是怎么进行土方计算的。



    项目简介



    土方量的计算是建筑工程施工的一个重要步骤。工程施工前的设计阶段必须对土石方量进行预算,它直接关系到工程的费用概算及方案选优。在现实中的一些工程项目中,因土方量计算的精确性而产生的纠纷也是经常遇到的。如何利用测量单位现场测出的地形数据或原有的数字地形数据快速准确的计算出土方量就成了人们日益关心的问题。



    大家都明白精确计算土方量的重要性了,下面就开始实操演示吧,演示所用仪器为海星达iRTK5。



    案例演示



    【土方计算】Hi-Survey计算土方

    作业人员手持iRTK5出发到作业现场



    【土方计算】Hi-Survey计算土方

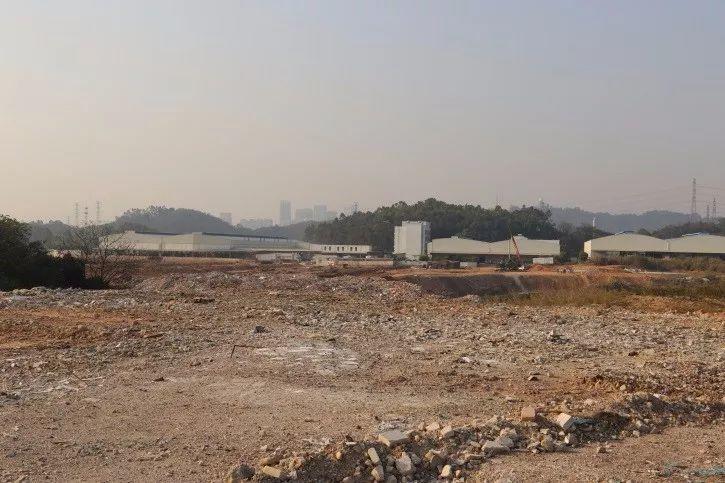

    勘验作业环境



    【土方计算】Hi-Survey计算土方

    评估采点作业密度



    到达指定拟计算的土方区域后,首先要结合项目现场,勘验作业环境,明确工程测量范围,其次是初步根据地势起伏的情况,土样分布状况等,评估采点作业密度。确认满足作业条件后,就可以开始连接基站,达到固定解后进行作业了。



    【土方计算】Hi-Survey计算土方

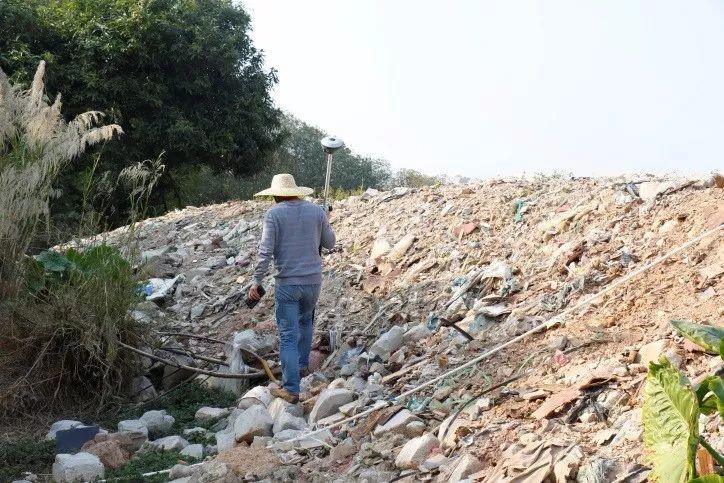

    现场作业



    【土方计算】Hi-Survey计算土方

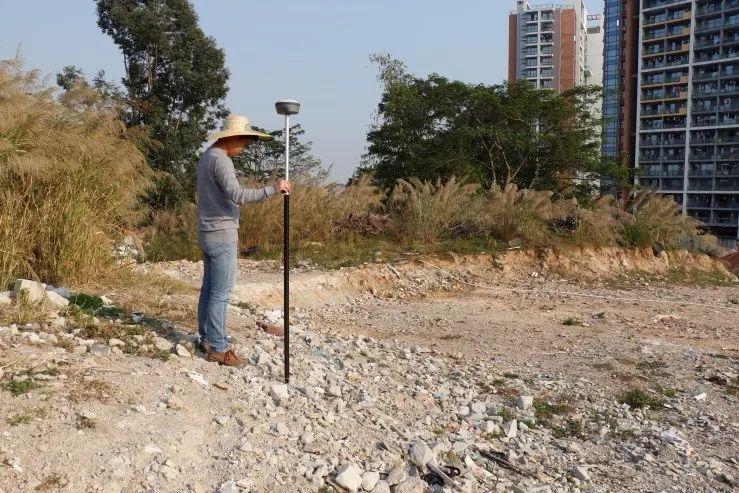

    采碎部点

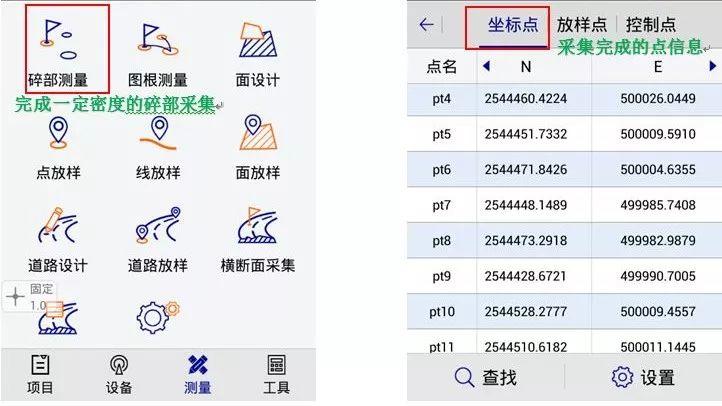

    利用iRTK5配置的iHand30手簿,通过Hi-Survey软件,进行碎部测量,采集该区域内一定密度的碎部点,由工具模块进入土方计算,上表面选取一个面,输入指定高程或者选取对应高程点,点击计算即可进行指定标高土方计算。

    【土方计算】Hi-Survey计算土方

    【土方计算】Hi-Survey计算土方

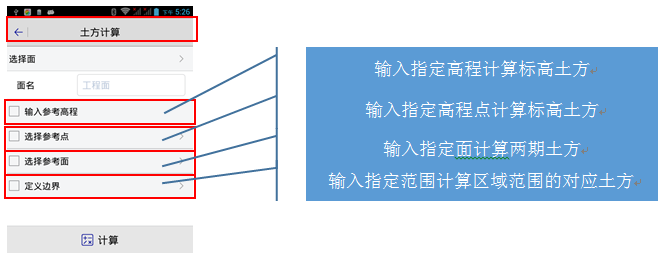

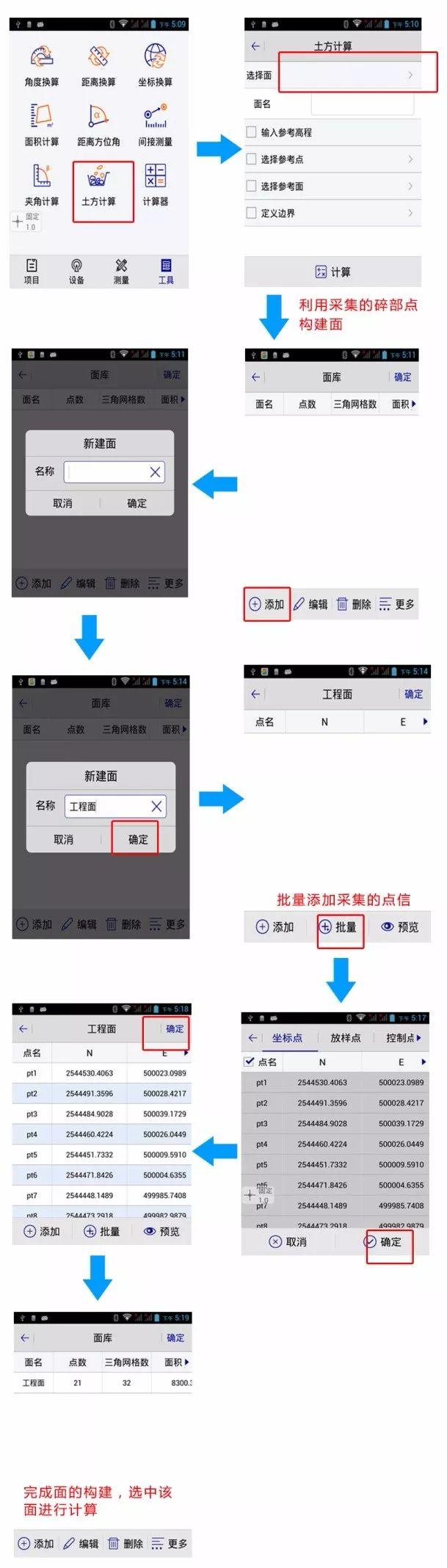

    Hi-Survey软件土方测量计算作业流程



    以下是Hi-Survey软件的土方计算功能与某行业桌面软件的对比结果:



    【土方计算】Hi-Survey计算土方

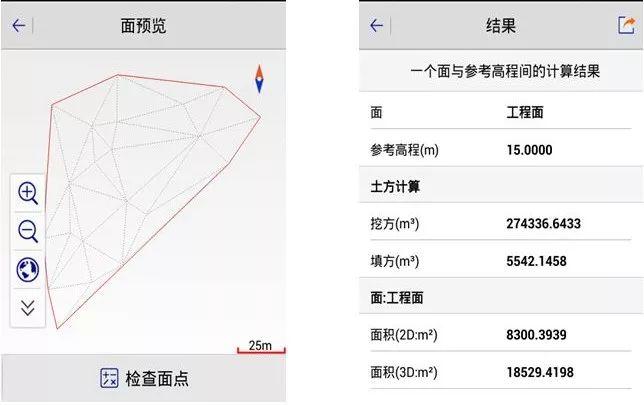

    Hi-Survey软件的土方计算结果



    【土方计算】Hi-Survey计算土方

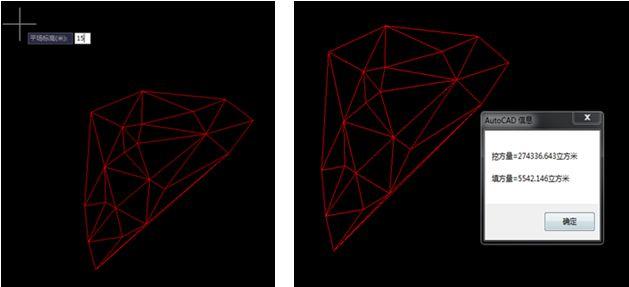

    某行业桌面软件计算结果



    通过对比结果得知,利用iRTK5配置的iHand30手簿,通过Hi-Survey软件来进行土方计算,就是这么简单方便。
