【道路测量_横断面问题】横断面采集偏距与实际偏离过大?

    客户反馈,采集的横断面数据,与现场实际不符,偏差很多?



    01

    确认问题

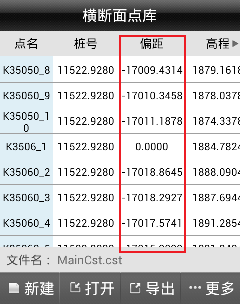

    中海达软件很稳定,不会犯这种低级错误,这种问题多半是客户误操作造成。让客户发一张图片过来,可以看到偏距确实差很多,差了十万八千里。问题确实存在?

    【道路测量_横断面问题】横断面采集偏距与实际偏离过大?

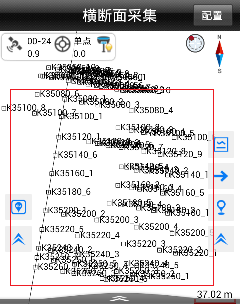

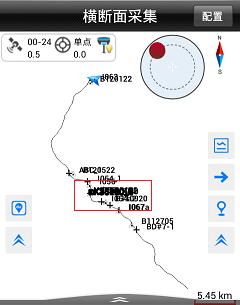

    查看横断面点分布,确认点没有采飞,都是在线路旁采集的。

    【道路测量_横断面问题】横断面采集偏距与实际偏离过大?

    【道路测量_横断面问题】横断面采集偏距与实际偏离过大?



    02

    分析问题

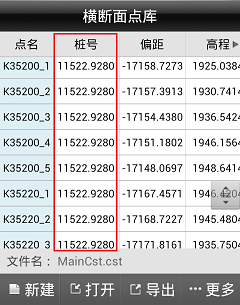

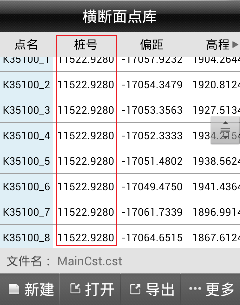

    再查看横断面点库,发现所有断面点的桩号都是一样的,都是11622.928.

    【道路测量_横断面问题】横断面采集偏距与实际偏离过大?

    【道路测量_横断面问题】横断面采集偏距与实际偏离过大?

    由此可以判断,客户采集横断面时,没有设置采集桩号,所有采集的点桩号都是11522.928,这个是错误的。



    03

    解决办法



    实际作业,先设置里程桩号,再采集横断面线,一条断面线采集完,切换下一条断面线对应的里程桩号接着采集。在中桩上采集中桩高程打钩。



    具体操作请看:

    【横断面采集】中海达RTK采集横断面说明





    授人以鱼不如授人以渔,知识学习知其然更要知其所以然,分享行业软件使用教程资料包:

    航测建模软件:inpho、smart3d、Pix4d

    测图软件:EPS6.0、南方CASS、 Lidar360、cass3d

    制图软件:Arcgis、global-mapper、CAD

    道路设计:纬地8.01、鸿业



    行业交流群:

    无人机航测交流群

    土方计算交流群

    工程测量交流群

    搜索微信入群:GPS3115

    匿名

    发表评论

    匿名网友

    :?: :razz: :sad: :evil: :!: :smile: :oops: :grin: :eek: :shock: :???: :cool: :lol: :mad: :twisted: :roll: :wink: :idea: :arrow: :neutral: :cry: :mrgreen:

    评论:2   其中:访客  2   博主  0
      • 冀志杰 冀志杰 0

        横断面采集完成后,导出数据后,怎么都是不对呢,我导出的纬地格式,

        • 匿名 匿名 8

          必须要从左到右?
