【技术课堂】中海达Hi-Survey Road软件 面放样

DTM面相关

①面设计

面设计功能简介

【面设计】【面预览检核】【三角网导出】



【面设计功能】



RTK道路放样

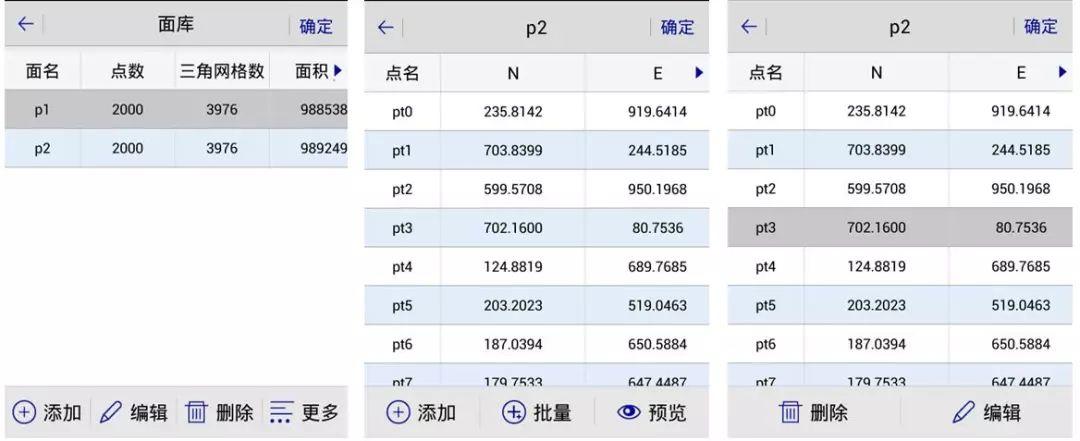

由面设计模块进入面库,可以对新建、编辑面数据,面的构造以散点的形式建立TIN格网,进而拟合DTM模型实现。添加时可批量和实时编辑。

【面预览检核功能】

RTK道路放样

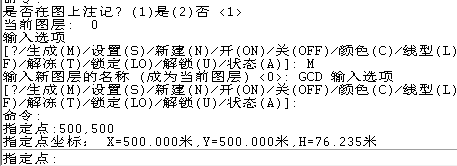

在面库中任选一个面,进行预览操作进入面预览界面,输入NE坐标可查看拟合出的对应NE坐标下的Z(高程信息)上图为Hi-Survey查询结果,下图为某行业软件查询结果(CASS)。



RTK道路放样

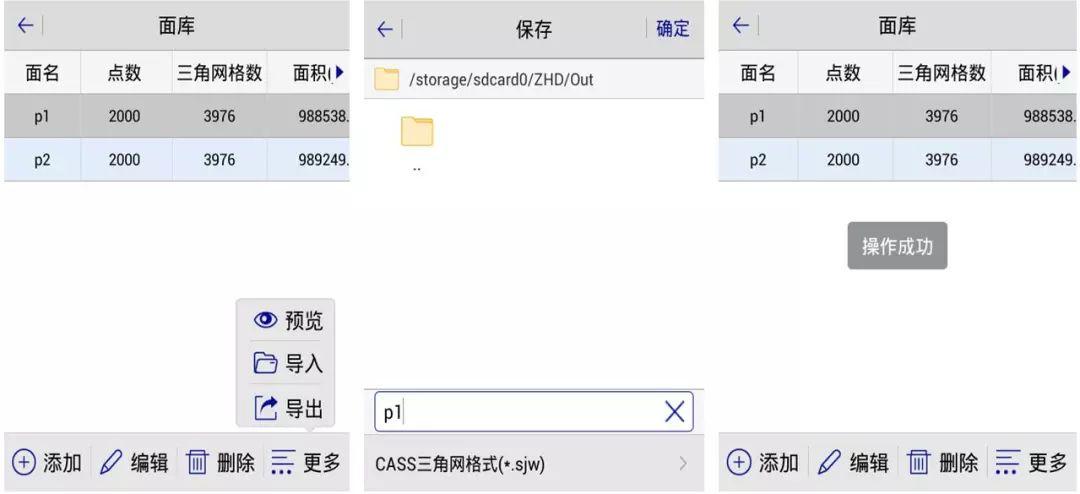

【三角网导出功能】支持导出cass格式三角网格式



RTK道路放样

RTK道路放样

图左为Hi-Survey显示结果,图右为导出后CASS显示结果

②面放样

面放样功能简介

【面放样功能】



RTK道路放样

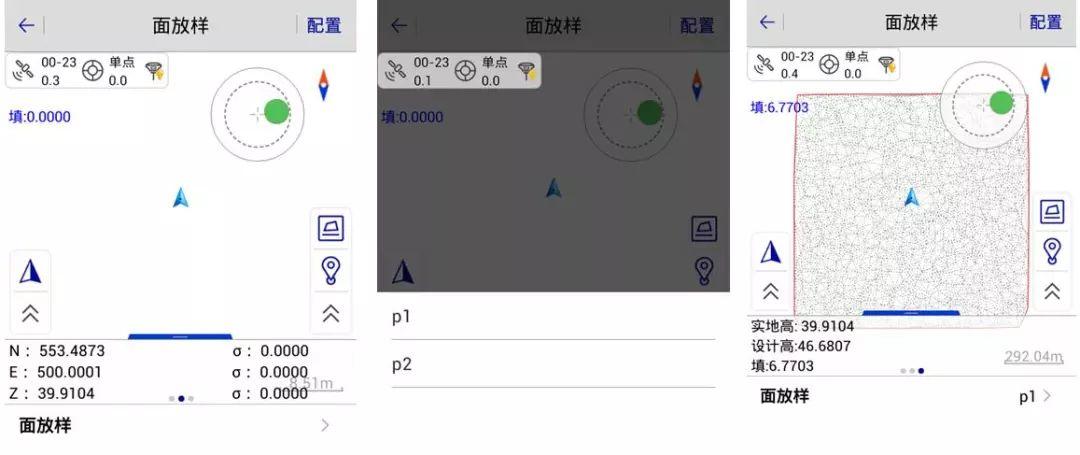

进入面放样模块,在底部选取需要放样的设计面,选中后软件实时显示面TIN格网信息,左上方显示当前位置填挖高度,底部滑动栏显示坐标和详细填挖高度。同时也可利用右侧面库按钮进入面库快捷编辑设计面信息。



RTK道路放样
