【平曲线】道路不完整缓和曲线输入说明

更新于 2018年4月1日

纠正文中表述错误

A*A≠Ls*R   缓和曲线是完整缓和曲线

--------------------------------------

更新于 2017年10月31日

交点法和线元法区别:

交点法

适用于所有直曲表所有标准线形输入,优先使用。

优点:输入效率高,简单。对于小白用户,只需用笔勾一下让他输那几列,就可以输对。

缺点:部分复杂线形不支持,复杂线形还是得用线元法。

线元法

可用于所有线形文件输入。

优点:所有的线形文件(除了折现)都可以用线元法输入

缺点:需要较强专业知识,需要看懂直曲表才能输对。

--------------------------------------

特殊线型中的卵形曲线华测、南方交点法均是不能进行满足的。

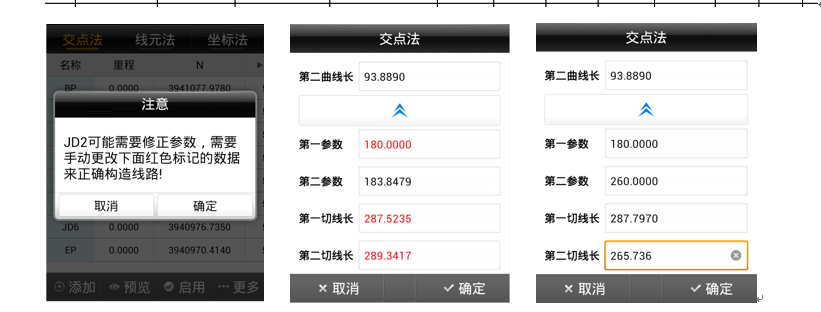

中海达hi-survey road从V1.3.2开始,交点法开始兼容特殊线型,用户使用常规交点法录入方式进行录入,进行预览或者启用,软件识别到线路有特殊线型即可能存在卵形曲线的时候,会弹窗提示用户进行相关参数的验证和修改,,客户在对应直曲表中核对是否一致,一致则点击确定,不一致更正后点击确定即可完整此类特殊线型的构造,如图



在进行交点添加的时候不必输入下拉箭头展开的四项参数(输入也是无效的),仅仅在软件弹窗进行提示的时候确定进行针对性的确认修改即可



1、标准线型

各交点内所夹线元为:缓--圆--缓



hi-survey road支持版本:V1.2.6\V1.3.1\V1.3.2\V1.3.2.2



2、一般线型

各交点内所夹线元为:缓缓和曲线-圆曲线-缓和曲线,只有圆曲线

hi-survey road支持版本:

V1.2.6(两交点间不存在直线可能有不兼容)\

V1.3.1\V1.3.2\V1.3.2.2





解读

不完整缓和曲线

检验缓和曲线是否是完整缓和曲线公式:

A*A=Ls*R

A 缓和曲线参数

ls  缓和曲线长度

R 圆曲线半径、交点半径

A*A=Ls*R   缓和曲线是完整缓和曲线

A*A≠Ls*R   缓和曲线是完整缓和曲线

输入方法:线元法:

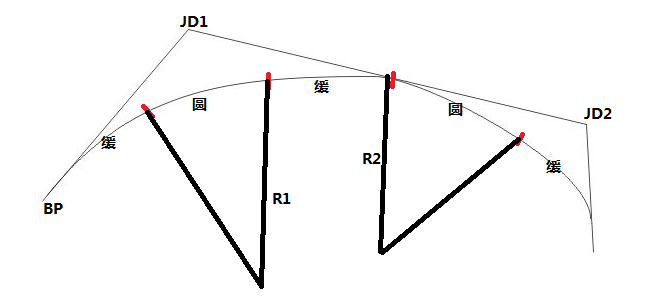

3、特殊线型-两个交点间共用一段缓和曲线1

两交点:五段型

前一交点3段、后一交点2段

中间段缓曲半径由R1->R2(卵形)"

hi-survey road支持版本:

V1.3.2\V1.3.2.2



手薄输入说明:

中间段缓曲半径是否由R1->R2,由直曲表中该缓曲的长度Ls,缓曲参数A,JD1内圆曲线半径R1判定:A*A≠Ls*R1

则中间段缓曲半径由R1->R2

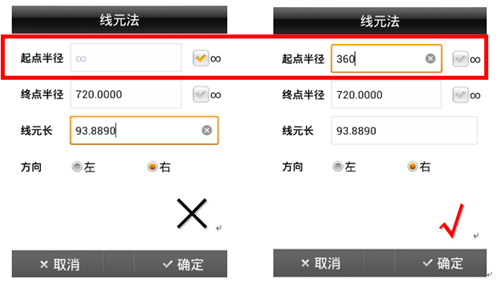

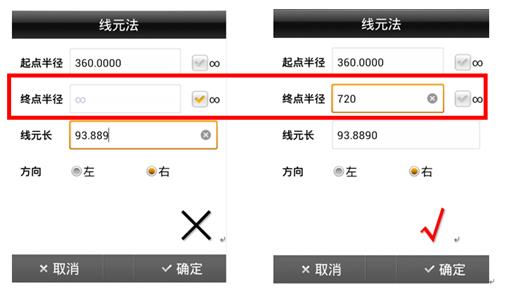

换用线元法输入此种曲线需要格外注意!!!

比如:R1=360  R2=720  则终点半径录入

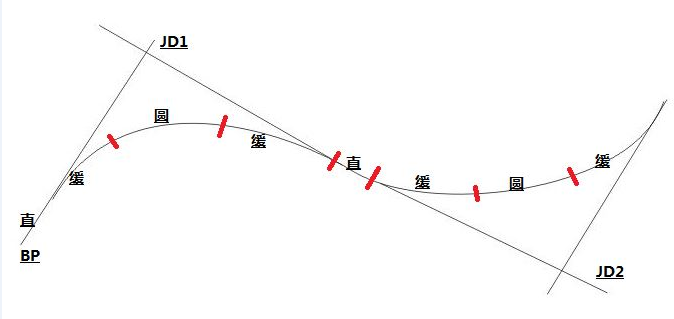

4、特殊线型-两个交点间共用一段缓和曲线2

两交点:五段型

前一交点3段、后一交点2段

中间段缓曲半径由R1->∞(非卵形)"



hi-survey road支持版本:

V1.3.2\V1.3.2.2



手薄输入说明:

中间段缓曲半径是否由R1->R2,由直曲表中该缓曲的长度Ls,缓曲参数A,JD1内圆曲线半径R1判定:A*A=Ls*R1

则中间段缓曲半径由R1->∞

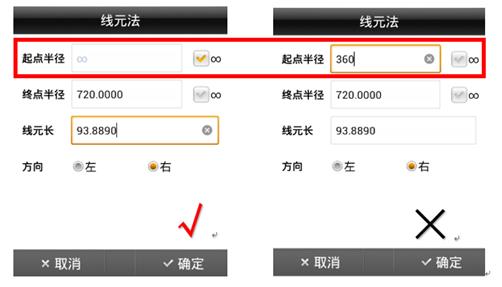

换用线元法输入此种曲线需要格外注意!!!

比如:R1=360  R2=720  则终点半径录入

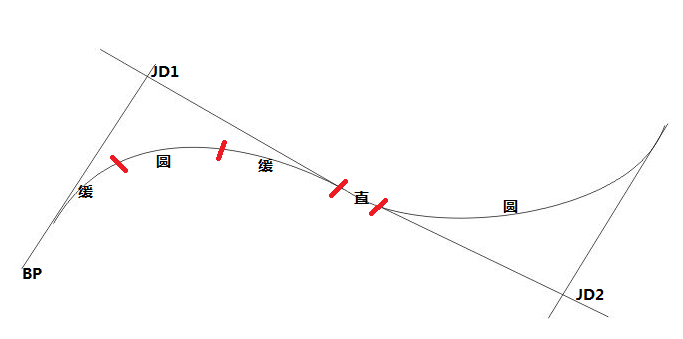

5、特殊线型-两个交点间公共一段缓和曲线3

两交点:五段型

前一交点2段、后一交点3段

中间段缓曲半径由R1->R2(卵形)"



hi-survey road支持版本:

V1.3.2.2



手薄输入说明:

中间段缓曲半径是否由R1->R2,由直曲表中该缓曲的长度Ls,该段缓曲参数A,JD2内圆曲线半径R2判定:A*A≠Ls*R2

则中间段缓曲半径由R1->R2

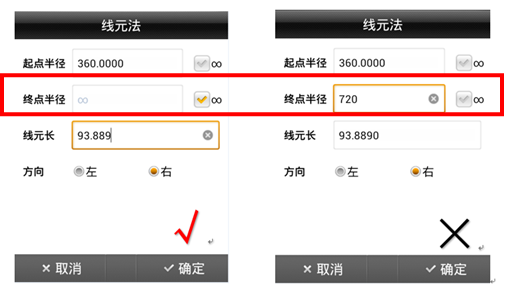

换用线元法输入此种曲线需要格外注意!!!

比如:R1=360  R2=720  则起点半径录入





5特殊线型--两个交点之间共用一段缓和曲线4

两交点:五段型

前一交点2段、后一交点3段

中间段缓曲半径由∞->R2(非卵形)"

hi-survey road支持版本:

V1.3.2\V1.3.2.2



手薄输入说明:

中间段缓曲半径是否由R1->R2,由直曲表中该缓曲的长度Ls,缓曲参数A,JD2内圆曲线半径R2判定:A*A=Ls*R2

则中间段缓曲半径由∞->R2

换用线元法输入此种曲线需要格外注意!!!

比如:R1=360  R2=720  则起点半径录入
