【横断面边坡放样】中海达RTK横断面及边坡放样说明

在道路设计中启用相应的平断面设计线纵断面设计线横断面设计线边坡断面库之后,进入道路放样界面。

界面新增左侧切换视角按钮(道路俯视图和横截面视角切换),启用了边坡断面库并且道路存在横断面设计线,底部会存在边坡断面库可供选择对应边坡进行放样。

注意,如果没有设计纵断面设计线,则无从知晓当前道路中线高程,无法进行横断面和边坡放样,因为高程未知,无法确定填挖高度。

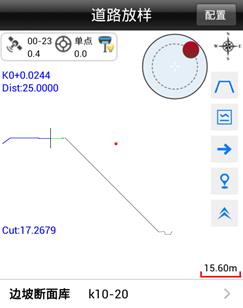

横截面视角中,小红点表示当前位置在横断面上的对应位置,界面左上显示当前实时里程和距中线的偏距(左负右正),左下显示到当前断面需要填挖高度(Fill=填,Cut=挖)

如要进行边坡放样,点击底部边坡断面库,选择要放样的边坡并确定边坡加载到道路的左侧还是右侧,确定即可。可任意点击底部边坡进行放样,软件提示开挖深度和距当前道路中线的横偏
