【道路测量_加宽输入】中海达RTK横断面加宽数据输入手薄

    在【加宽】部分,按设计图纸录入加宽变化点信息

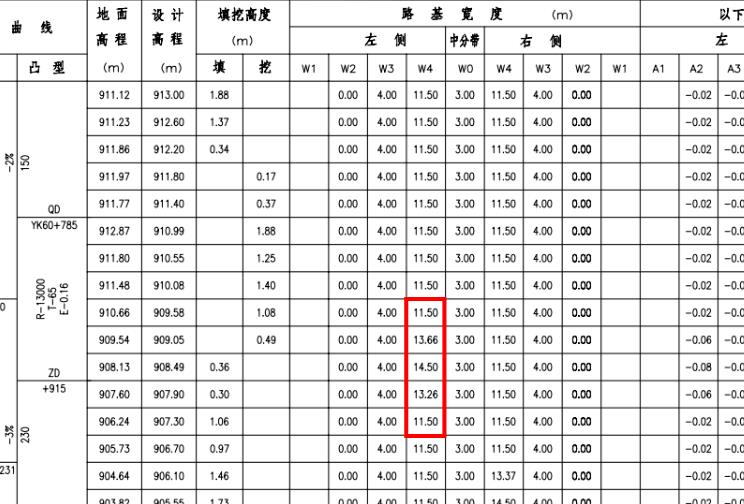

    如果设计图纸上有对应加宽点信息如下,可继续在横断面设计中进行编辑:

    【道路测量_加宽输入】中海达RTK横断面加宽数据输入手薄

    简化举例,我们假设图纸上加宽变化点读取如下:
    加宽变化点1:里程 20 加宽4.5
    加宽变化点2:里程 30 加宽5.2
    加宽变化点3:里程 40 加宽6
    加宽变化点4:里程 50 加宽5.2
    加宽变化点5:里程 60 加宽4.5

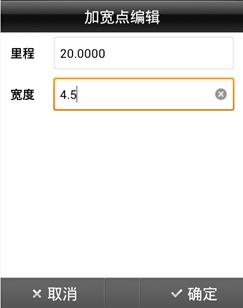

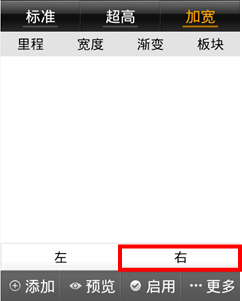

    加宽设在 右侧机动车 板块 录入如下:

    【道路测量_加宽输入】中海达RTK横断面加宽数据输入手薄

    【道路测量_加宽输入】中海达RTK横断面加宽数据输入手薄



    【道路测量_加宽输入】中海达RTK横断面加宽数据输入手薄

    【道路测量_加宽输入】中海达RTK横断面加宽数据输入手薄

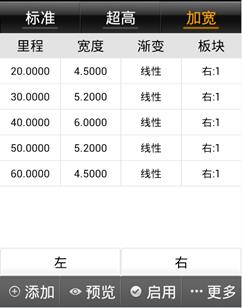

    依次完成五个加宽点的添加,在预览界面可以对应查看

    【道路测量_加宽输入】中海达RTK横断面加宽数据输入手薄

    【道路测量_加宽输入】中海达RTK横断面加宽数据输入手薄

    【道路测量_加宽输入】中海达RTK横断面加宽数据输入手薄

    【道路测量_加宽输入】中海达RTK横断面加宽数据输入手薄

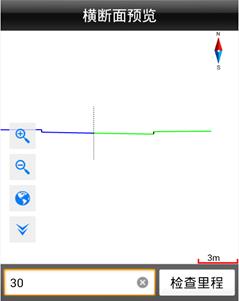

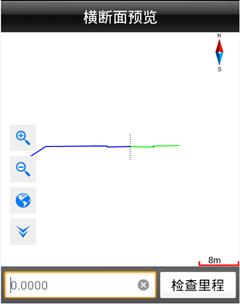

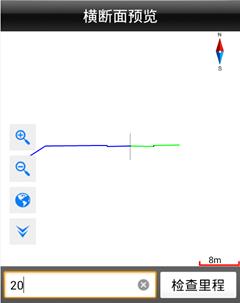

    输入对应里程可以查看当前对应 里程的横断面预览图,可以看到40里程处,右侧机动车板块已经加宽,同时左侧机动车板块有超高(录入过超高信息)



    【道路测量_加宽输入】中海达RTK横断面加宽数据输入手薄

    【道路测量_加宽输入】中海达RTK横断面加宽数据输入手薄

    【道路测量_加宽输入】中海达RTK横断面加宽数据输入手薄

    【道路测量_加宽输入】中海达RTK横断面加宽数据输入手薄

    可任意切换标准、超高、加宽查看数据录入情况,确认无误后,3个界面任意点击启用均将当前横断面(标准断面+超高+加宽)应用于道路中,也可点击更多-保存成.TPL文件以便后续加载重复使用(底部按钮各界面点击效果一样)
