【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

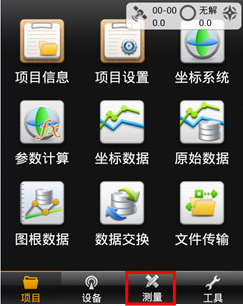

    1、打开Hi-Survey Road V1.3.3,【测量】-【道路设计】-【边坡断面库】

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    2、进入边坡断面库后,点击【添加】进行边坡的新建
    简化说明,假设10-20里程间存在填方边坡,如下操作(边坡断面名称任意,此处以k10-20命名以便后续放样时便于选取)

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

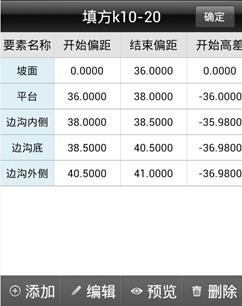

    单击某个要素,高亮显示,可以点击编辑或删除进行相关操作,

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

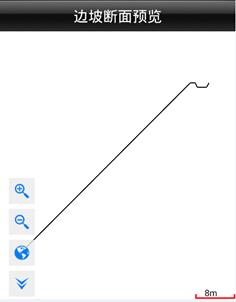

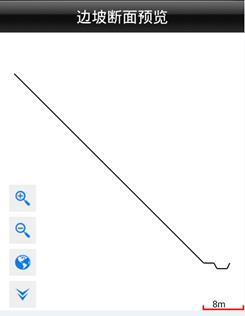

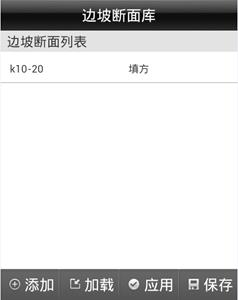

    无误后,右上角点击确定,完成填方边坡k10-20的新建。同样的再新建一个挖方边坡

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

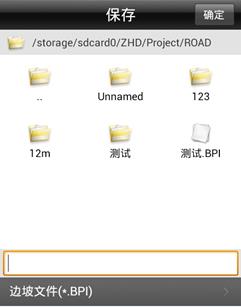

    点击【保存】可将边坡库保存为.BPI文件,后续可以直接点击【加载】对应的BPI文件,然后点击【应用】即可将边坡库应用于当前项目道路

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

    长按,删除编辑边坡断面

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

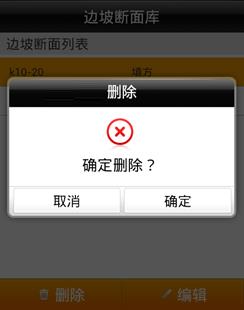

    删除边坡面

    【道路测量_边坡输入】中海达RTK边坡设计线输入手薄

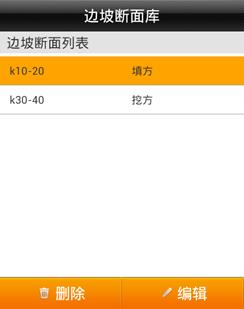

    长按列表中某个边坡断面,软件底部按钮可以进行对应删除和编辑操作;

    点击【编辑】进入边坡断面详细信息页进行对应编辑操作即可
