RTK测量的坐标点数据如何导入CAD?

    前言
    最近就在网上看到一个CAD插件建投坐标2018,下载试了一下,有很多实用功能,其中坐标展点对于测量人非常实用相较于CASS软件,该插件有很多优点非常小只有230K,适用于任何版本AutoCAD,拖入CAD界面即可应用无需安装,绿色软件不修改电脑任何设置,完全免费无任何限制和广告。以后我们需要坐标点批量导入CAD时,可以使用该插件。

    插件:建投坐标2018(ZB.VLX)
    文末有下载链接





    使用插件导入坐标方法



    1. 准备数据

    该插件沿用CASS软件定义的坐标文件格式,用.dat文件格式把坐标点导入cad,在导入前,需要把excel坐标点文件整理为.dat格式。

    RTK导出测量坐标点数据时,可以直接导出.dat格式

    1.1 excel坐标点文件

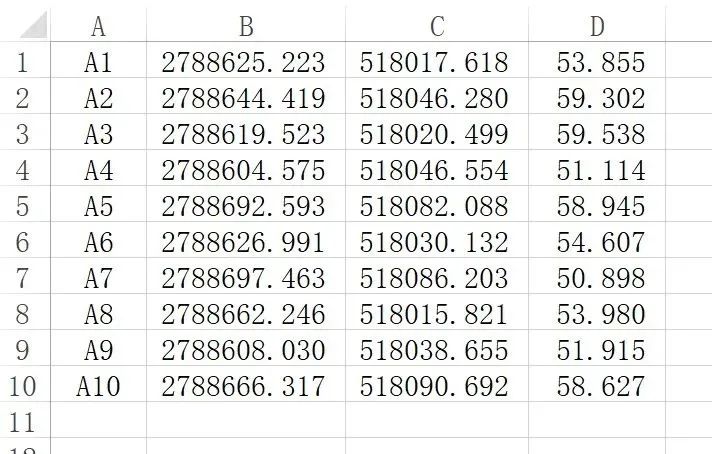

    为了方便演示,此处在excel使用rand随机函数生成10个坐标点
    RTK测量的坐标点数据如何导入CAD?



    1.2 整理成.dat格式

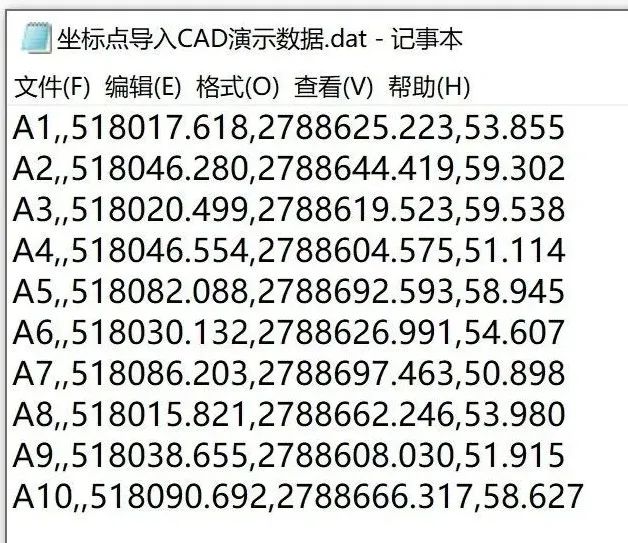

    RTK测量的坐标点数据如何导入CAD?
    dat格式说明:
    1.后缀名“.dat”

    2.坐标点格式“点名,,东坐标,北坐标,高程”,如上图
    3.不能有空行
    4.dat文件可以用记事本打





    2. CAD加载“建投坐标2018”插件

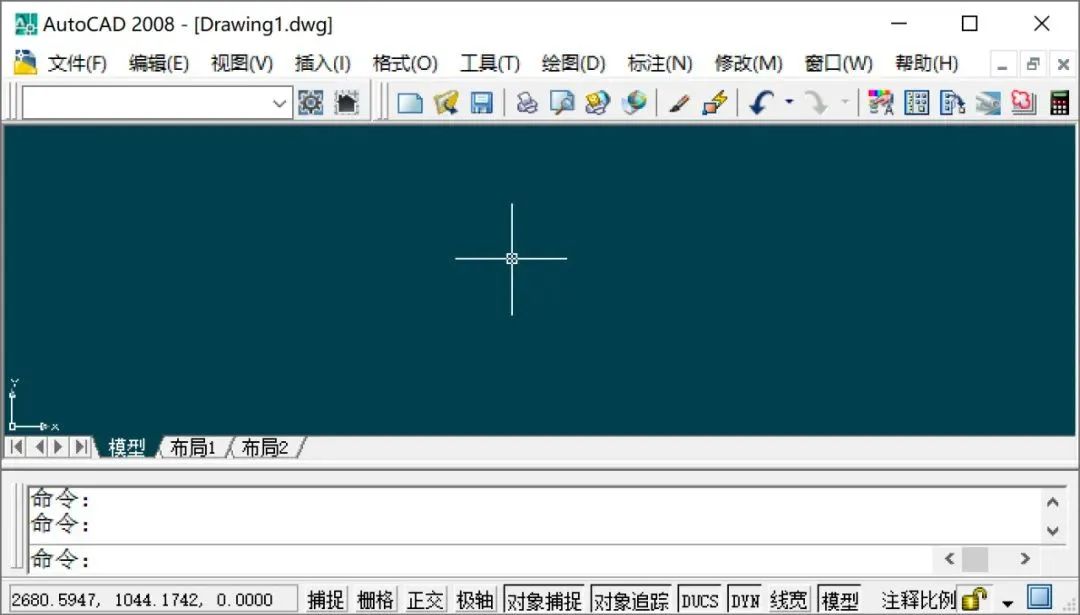

    2.1 打开CAD软件

    RTK测量的坐标点数据如何导入CAD?

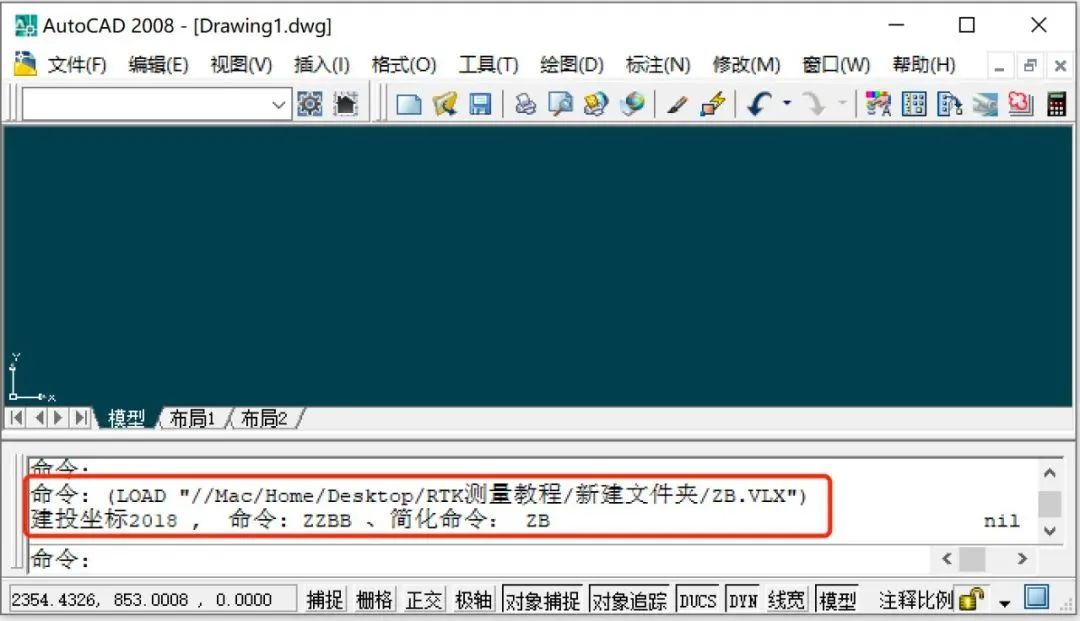

    2.2 把插件拖入CAD

    RTK测量的坐标点数据如何导入CAD?





    3. 展坐标点

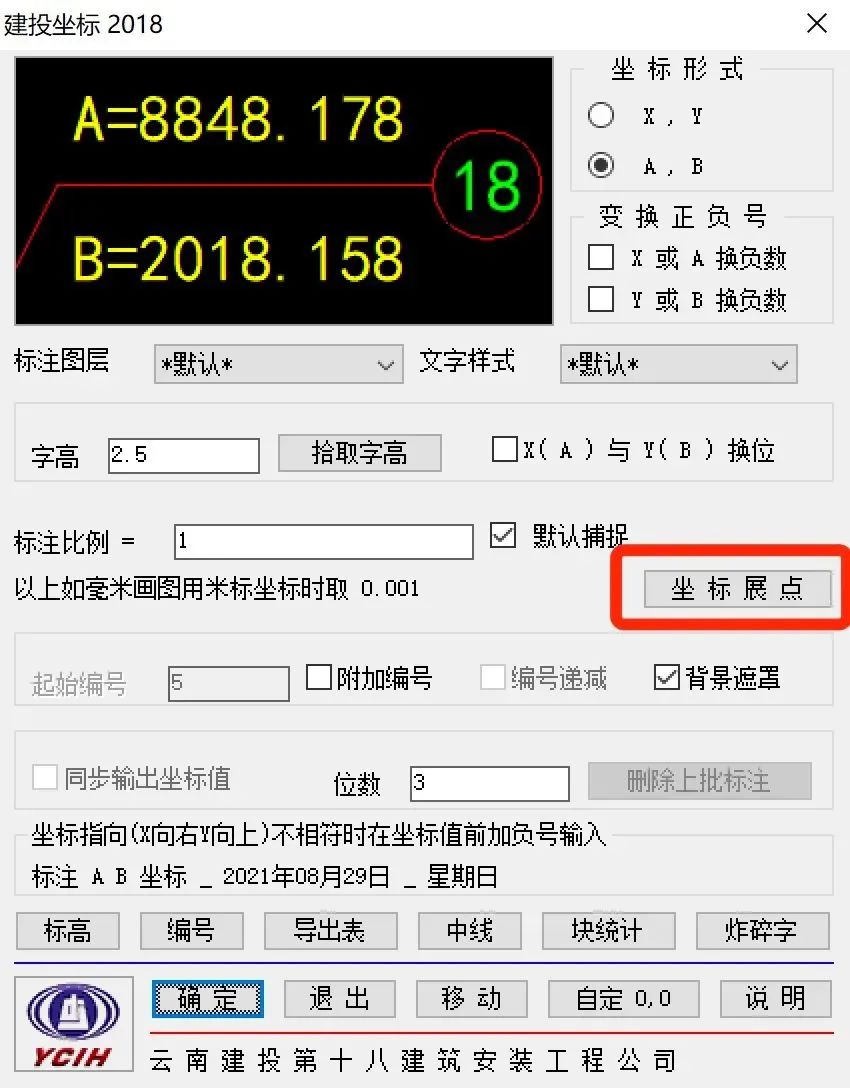

    3.1 启动插件,输入ZZBB或ZB,启动界面如下图所示,功能很丰富。

    3.2 点击坐标展点
    RTK测量的坐标点数据如何导入CAD?

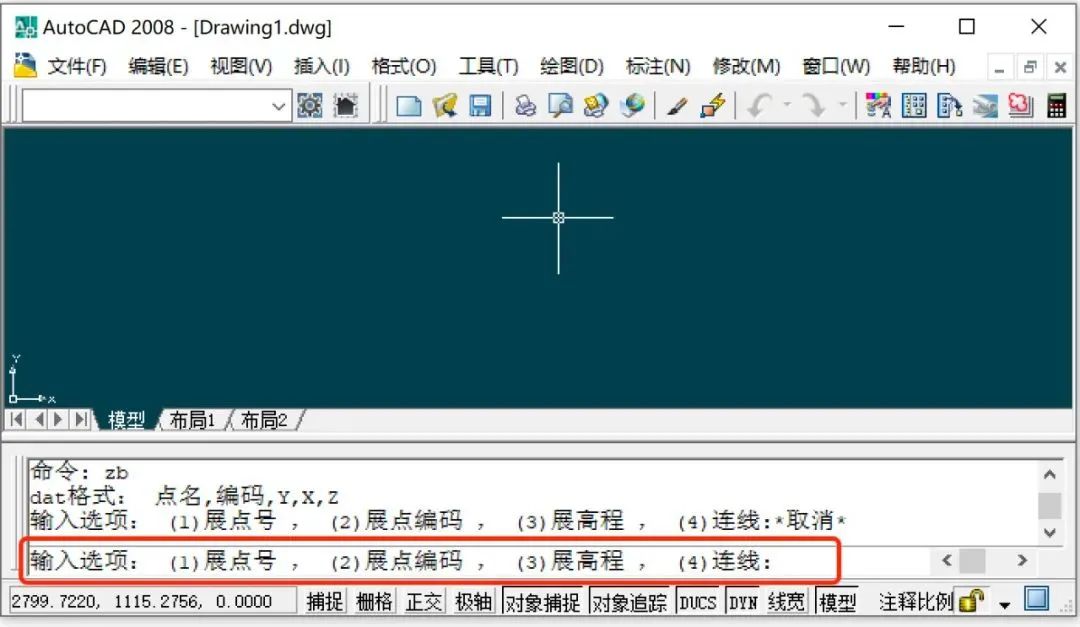

    4.3 根据提示选择 输入“1” 选择展点号

    RTK测量的坐标点数据如何导入CAD?

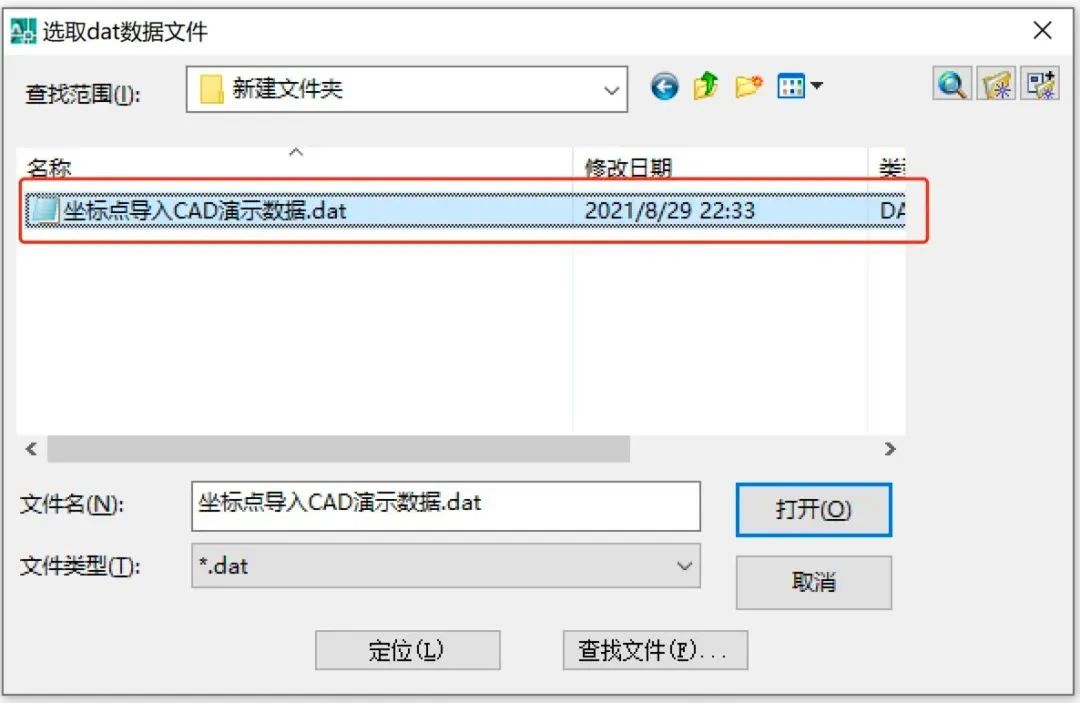

    4.4 选择文件“坐标点导入CAD演示数据.dat”

    RTK测量的坐标点数据如何导入CAD?

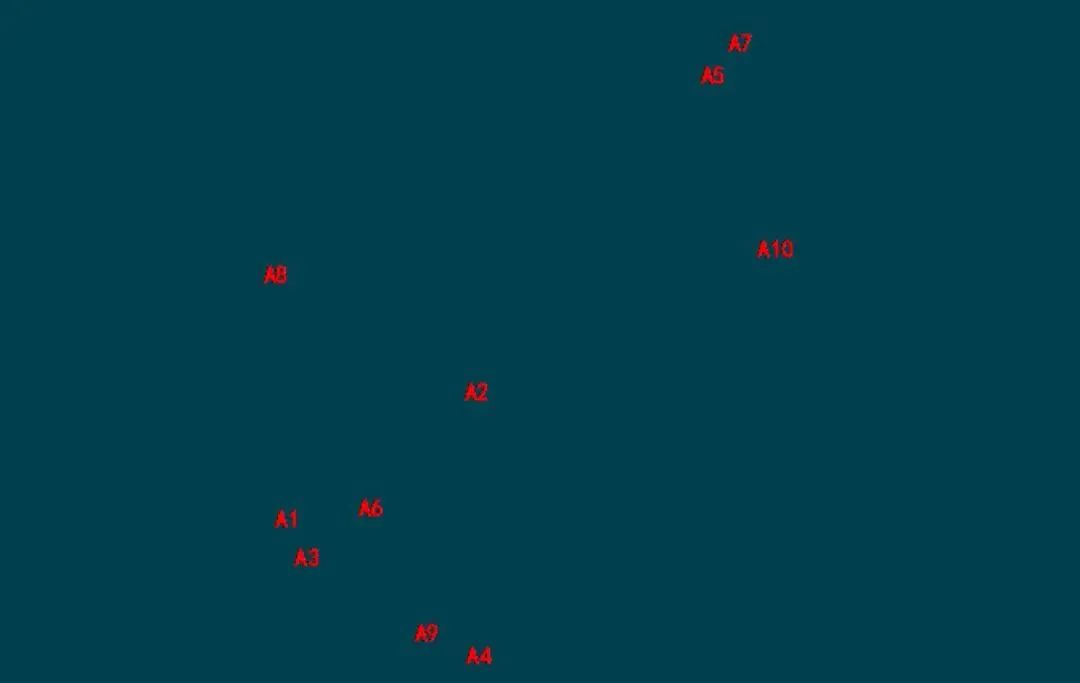

    4.5 坐标点数据导入成功
    RTK测量的坐标点数据如何导入CAD?





    关注公众号回复“210909”获取插件插件说明书演示数据下载链接。
