实例证明实力:新版工程之星3.0线元模式在复杂曲线下的应用


    跟着科力达技术工程师学测量


    在当前的一些道路项目中,经常会在匝道或线路施工坐标放样中遇到缓和曲线、不完整缓和曲线、回头曲线以及卵形曲线等复杂曲线。在此次文章中,我们将结合科力达K9 MiniRTK测量系统+工程之星3.0(线元模式)的配合应用,轻松解决以上问题。

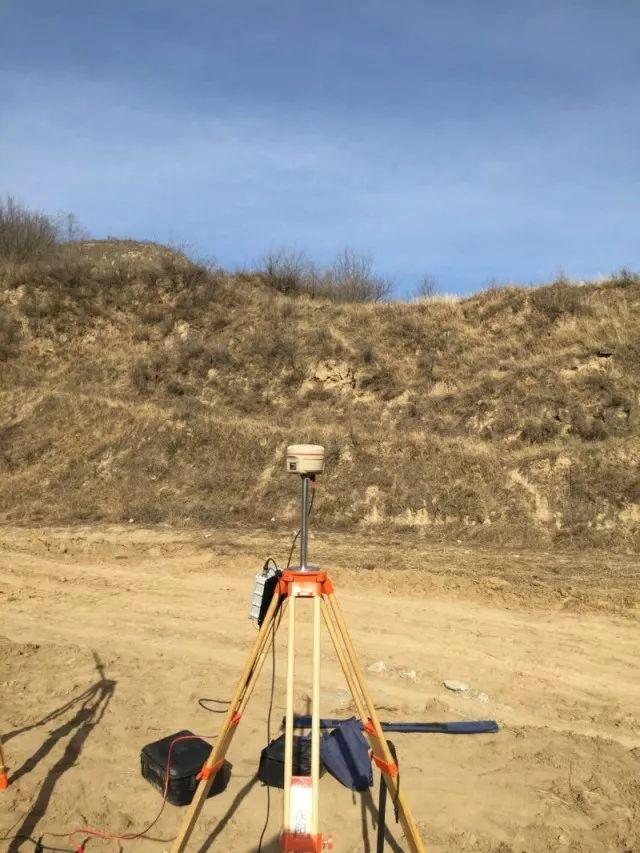

    此次应用的项目是S318线黄陵至郿岘公路郭家胡同至合水段改建工程项目,路线总体走向由东南向西北方向行进,主线长25.km,支线起点位于主线K2+363.570相接,终点穿过段家集乡街道与本项目K4+486.088相接,路线总体走向由南向北,支线长1.91km,本项目路线全长26.91km。


    实例证明实力:新版工程之星3.0线元模式在复杂曲线下的应用



    结合这个项目,我们分步讲解新版工程之星3.0线元模式在复杂曲线下的应用。

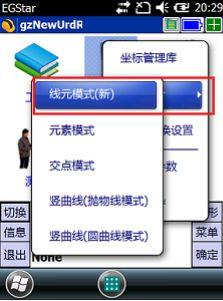

    1、打开工程之星软件,选择道路设计,再选择线元模式。如下图



    实例证明实力:新版工程之星3.0线元模式在复杂曲线下的应用


    2、在新建道路线元文件输入起点里程、坐标、方位角等要素。



    实例证明实力:新版工程之星3.0线元模式在复杂曲线下的应用

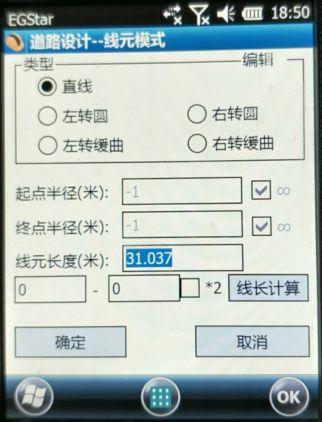

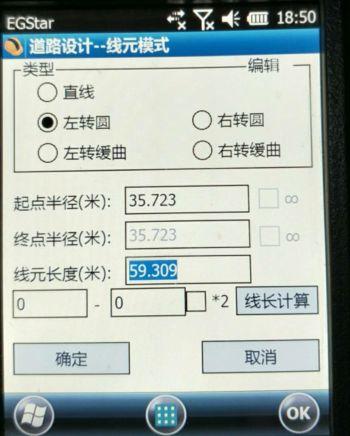

    3、完成上述步骤后开始增加线元要素。




    实例证明实力:新版工程之星3.0线元模式在复杂曲线下的应用


    实例证明实力:新版工程之星3.0线元模式在复杂曲线下的应用

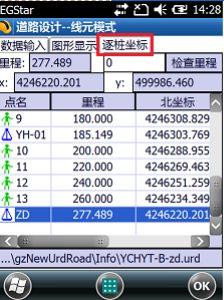

    4、线元要素输入完成后,点击计算按钮,同时完成保存和计算。点击逐桩坐标,查询和对比逐桩坐标。随后检验要素输入是否正确。


    实例证明实力:新版工程之星3.0线元模式在复杂曲线下的应用



    最后,将设计好的道路文件在道路放样界面打开,进行道路放样即可。



    线元模式使用提醒:

    1、起点坐标、起点里程、起点方位角的输入一定要准确。

    2、线元长度不能为!半径不能为0!缓曲线前半径和后半径不能同时为无穷大。

    3、断链需要分段。

    4、完成之后检核逐桩坐标。

    本例中,线元模式完美解决了期间出现的不完整缓和曲线、回头曲线以及卵形曲线的情况。


    为了便于用户朋友理解,我们简单介绍下经常见到几种曲线的概念与定义。


    完整缓和曲线特征如下:各个点的半径是不同的,起点到终点的半径值过度是从正无穷大到所接圆曲线半径之过度,如从ZH 向HY 方向;或者是从所接圆曲线半径值向正无穷大过度的,如从YH 向HZ 方向。


    不完整的缓和曲线就是不符合上述特征的,其实就是在完整缓和曲线上截取的一段,一般就是去掉了半径无穷大的那端,而是从某个点开始的半径值向所接圆曲线半径值过度的。


    完整与不完整缓和曲线的区别判断方法

    1.  完整与不完整缓和曲线的区别判断方法

        完整缓和曲线与不完整缓和曲线的判断其实就在于验证完整缓和曲线参数方程A^2=R*Ls这个等式成立与否就可。(A为已知的缓和曲线参数,R 为缓和曲线所接圆曲线的半径,Ls 为该段缓和曲线的长度)理论上,当该式子成立时候,那就是完整缓和曲线无疑,当不成立时候那就可判断为不完整缓和曲线了。


    2.卵形曲线

           卵形曲线是不完整缓和曲线中的一种特殊情况,对于卵形曲线的定义是:两端同转向圆曲线中间所夹的那段同转向不完整缓和曲线就叫卵形曲线,也就是指那段缓和曲线前后各有个圆曲线相接,并且三段曲线的转向相同,用上述判断复核,那么这段缓和曲线一般都是不完整的,符合这样特征的就是卵形曲线,此时卵形曲线必定要复核不完整缓和曲线的参数方程:

    A^2=[(R大-R 小)÷(R大*R小)]*Ls

           那么此时卵形曲线的两端半径就分别是所接两个圆曲线的半径值,也就是R 大和R 小.,半径值就是无需求的,直接用卵形曲线所接前后两个圆曲线的半径值就可以了。





    实例证明实力:新版工程之星3.0线元模式在复杂曲线下的应用
