工程之星CAD放样说明

    工程之星CAD放样说明
    工程之星5.0最新版本
    1.03.200918
    (1)CAD放样模块升级,支持屏幕箭头精准捕获坐标,提升导入速度,新增图层管理、块炸开等功能。
    (2)升级电力模块功能,支持xyh、南方CASS等格式,新增部分编码地物的属性,优化电力计算工具。
    (3)优化与主机惯导、倾斜测量、WiFi数据链、电量信息等功能。
    (4)升级TIM/QQ/微信等即时聊天工具目录,优化土石方算法,升级道路模块,优化其他功能和体验。
    CAD放样模块新增功能

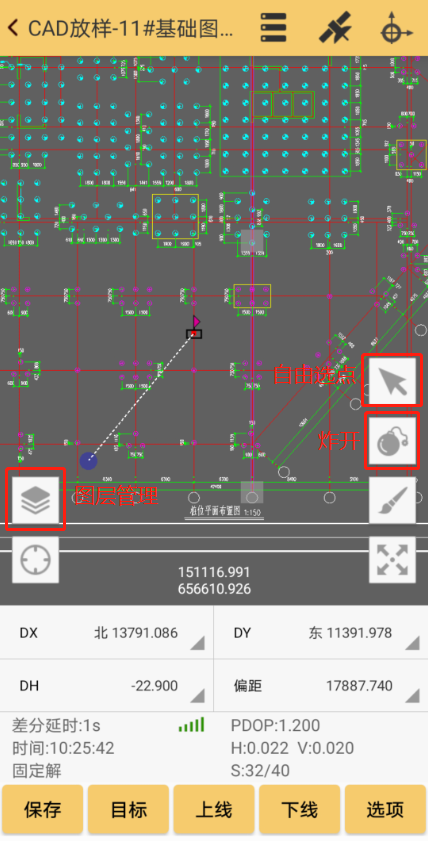

    本文主要介绍CAD放样模块的新增功能,主要新增自由选点、炸开、图层管理三大功能,如图1所示:
    工程之星CAD放样说明
    图1


    01 自由选点
    工程之星CAD放样说明

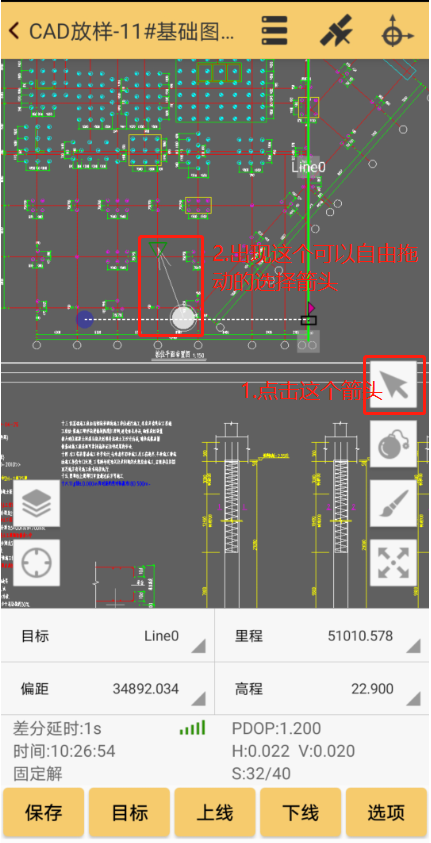

    (1)点击箭头选择的图标;
    (2)出现长长的白色箭头,可以自由拖动选择目标点,选择好后自动进行点放样。
    02 炸开
    工程之星CAD放样说明
    工程之星CAD放样说明
    图2

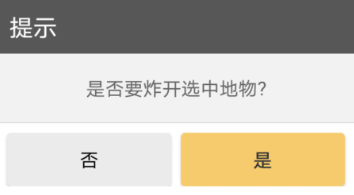

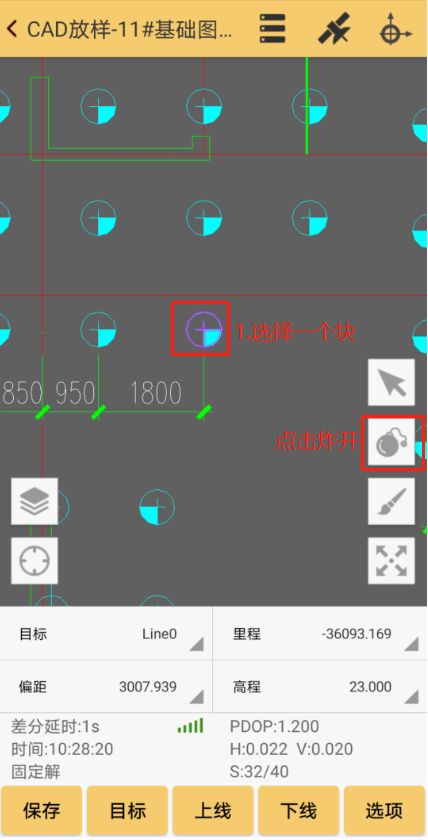

    CAD里面有块的概念,块进行打散或者解除的操作就是炸开,如图2所示:地物炸开之后,就可以进行自由选点了。

    03 图层管理
    桌面CAD提供丰富的图层管理功能,工程之星5.0也支持相同的操作,主要包括关闭、冻结和锁定三个图层操作。

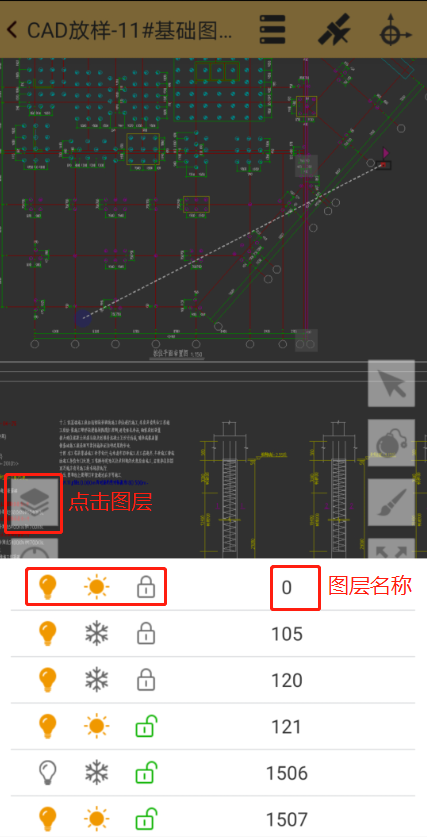

    点击图层图标,底部直接弹出管理的图层列表,如图3所示:

    工程之星CAD放样说明
    图3

    工程之星CAD放样说明黄色灯泡是显示图层。
    工程之星CAD放样说明灰白色灯泡是关闭图层。
    工程之星CAD放样说明工程之星CAD放样说明被锁定的图层可见可定位到该层的实体,但是不能对这些实体进行编辑修改。相当于锁定了编辑功能。锁定图层常用于把不需要修改的图层进行锁定,以防误操作错误改动。
    工程之星CAD放样说明工程之星CAD放样说明与锁定图层最明显不同的是,冻结图层是不可见的,而且在选择时无法选中冻结图层中的所有实体。另外,冻结图层后不能在该层绘制新的图形对象。
