工程之星5.0直曲表导入说明

    RTK在不断优化,软件设计越来越人性化、简单化的趋势下,用更短的时间做出更多的成果已经是每个软件追逐的目标,工程之星5.0中,直曲表导入常见问题和解决方法如下:

    工程之星5.0直曲表导入说明
     图1

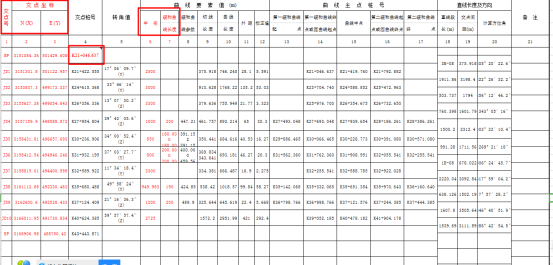

    直曲表导入的标准格式如上图(明确交点坐标、起点里程、交点半径、缓和曲线的长度),这种一般简单的直曲表直接导入即可,如图1所示。

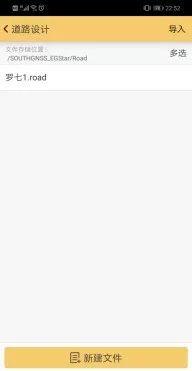

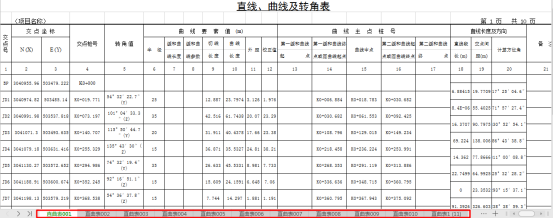

    一般交点过多的直曲表会有好几个子目录需要做调整,不然直接导入软件就会识别为几条线路,如下方图2、图3所示:

    工程之星5.0直曲表导入说明

    图2



    工程之星5.0直曲表导入说明

    图3

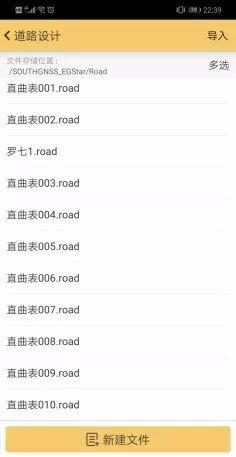

    直曲表不加以调整,直接导入,软件错误识别为10条线路,如图4所示:

    工程之星5.0直曲表导入说明
    图4

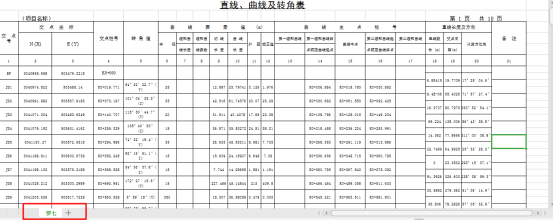

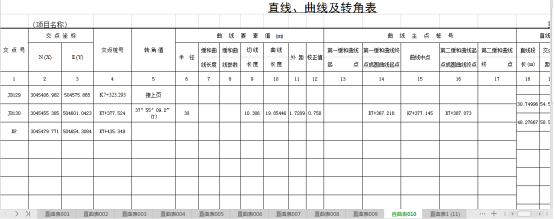

    正确的做法:应该把10个子目录合并为一个目录再进行导入,如下方图5、图6:

    工程之星5.0直曲表导入说明

    图5



    工程之星5.0直曲表导入说明

    图6

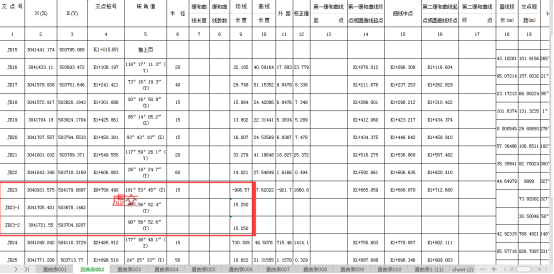

    图7,如遇见有虚交的就必须按以上导入之后再手动修改一下虚交处的3个同名交点。

    工程之星5.0直曲表导入说明
    图7

    实际导入如下方图8所示:

    工程之星5.0直曲表导入说明
    图8

    这样导入与实际逐桩坐标是对不上的,需要我们手动做调整,操作步骤如下:
    首先,删除JD23的整个数据;

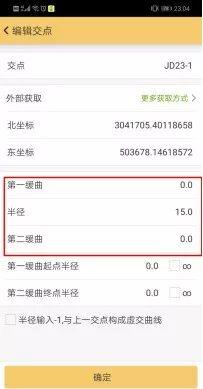

    其次,修改JD23-1的数据,注意:只需要修改半径,用JD23的半径15即可,图9;
    最后,修改JD23-2的数据 ,把半径改为-1即可),图10 。

    工程之星5.0直曲表导入说明
    图9 JD23-1修改




    工程之星5.0直曲表导入说明
    图10 JD23-2修改
    最后保存数据,验算软件算出来的中桩坐标是否与逐桩坐标表一致即可。
