工程之星5.0 设置测区范围

    功能简介:工程之星5.0测区设置是对测量作业区域的提醒设置,使测量人员能够更加直观的查看作业范围。

    1.功能设置入口

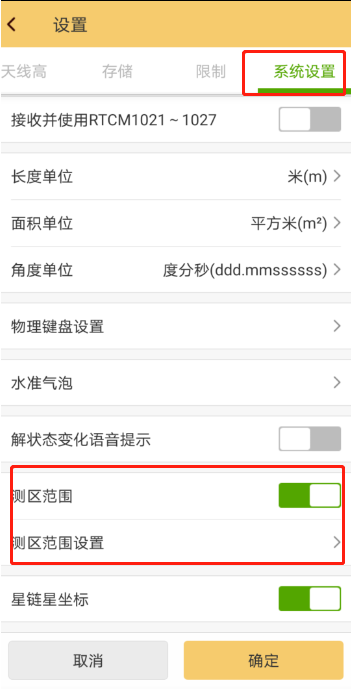

    打开工程之星5.0,点击“配置”-“系统设置”。下滑页面可以看到“测区范围”使用开关和测区范围设置。使用时,打开“测区范围”开关即可,如下图所示:工程之星5.0 设置测区范围2测区范围设置

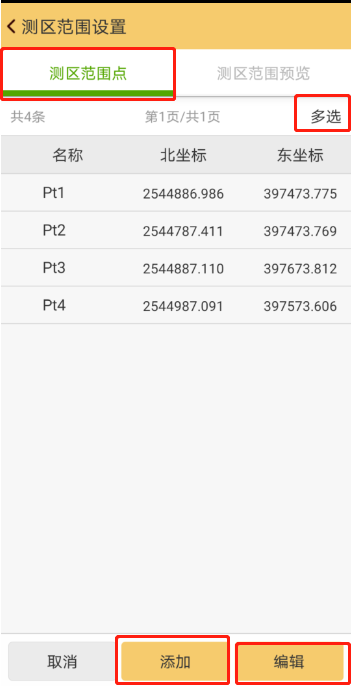

    点击“测区范围设置”,进行详细设置。如下图所示:工程之星5.0 设置测区范围工程之星5.0 设置测区范围工程之星5.0 设置测区范围“测区范围点”页面显示了当前所有的坐标点,支持“添加”、“编辑”坐标点,以及“多选”删除坐标点。

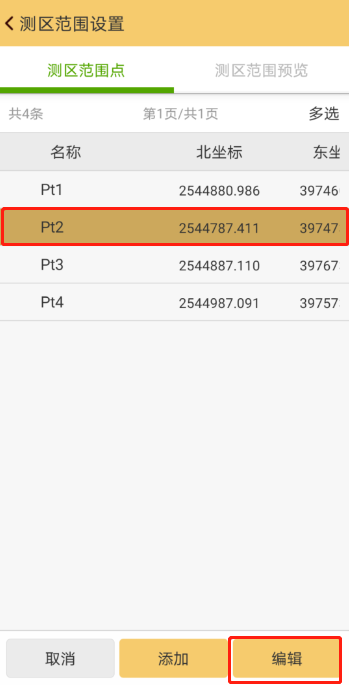

    编辑:选中列表一条坐标,点击下方“编辑”,即可编辑坐标点。

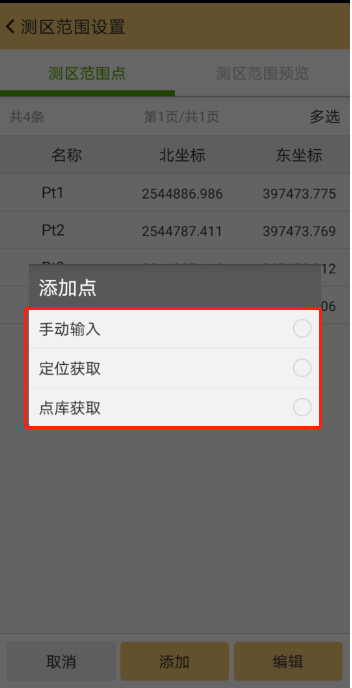

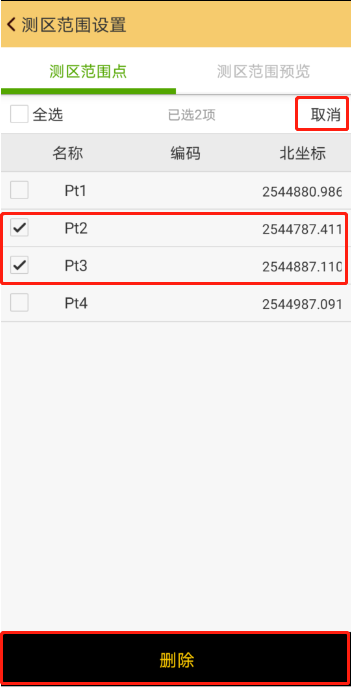

    删除:点击右上角的“多选”,页面底部出现“删除”按钮,即可勾选列表进行批量删除。点击“添加”,如下图所示:工程之星5.0 设置测区范围支持三种方式添加坐标点。

    手动输入:直接输入点名、编码、北坐标、东坐标和高程。

    定位获取:如果连接了仪器,可直接获取RTK输出的坐标。

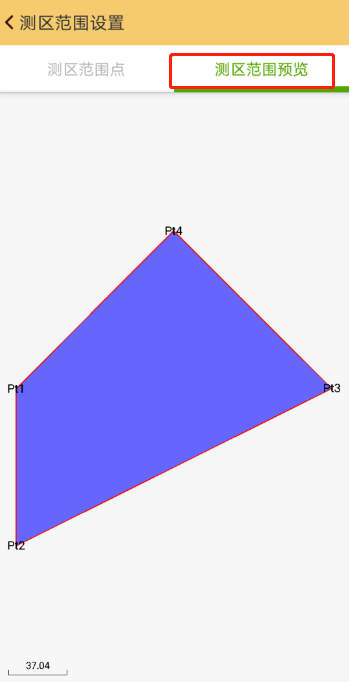

    点库获取:从“坐标管理库”选择一个坐标。03测区范围预览依据所有坐标点进行图形展示,如下图所示:工程之星5.0 设置测区范围点测量使用测区功能

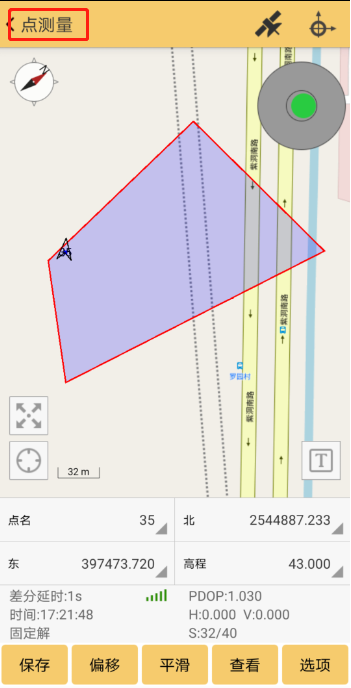

    打开工程之星5.0,点击“测量”模块,点击“点测量”,即可见所设置的测区范围,测量人员在所示测区范围内测量作业即可。如下图所示:工程之星5.0 设置测区范围
