这样使用道路设计中的断链设计,一键解决断链难题



    RTK的道路放样功能一直是工程应用的一个热点,却也是难点。道路曲线的编辑是其根本所在,道路设计好了,后期现场放样也就能够事半功倍了。



    然而道路设计中有一个特别棘手的情况就是出现断链,很多用户遇到这种情况往往一筹莫展,工程之星3.0版本设计断链需要分段设计,还要计算好每一段的起点坐标,这样设计起来也是十分麻烦。现在,只要有安卓版工程之星,这一问题就可迎刃而解,安卓版的工程之星添加了设计断链的功能。如果在设计中出现断链,用这一功能设计起来就十分方便。下面我通过一个具体案例给大家讲解一下这一功能的使用方法。



    这样使用道路设计中的断链设计,一键解决断链难题

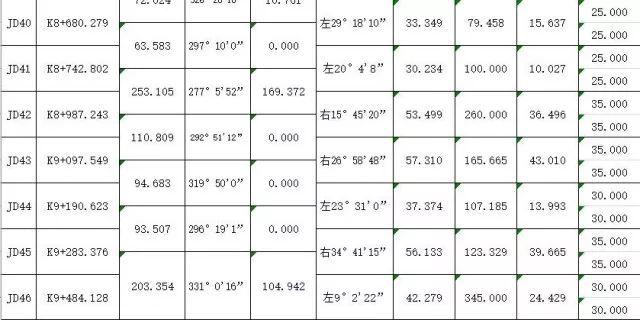

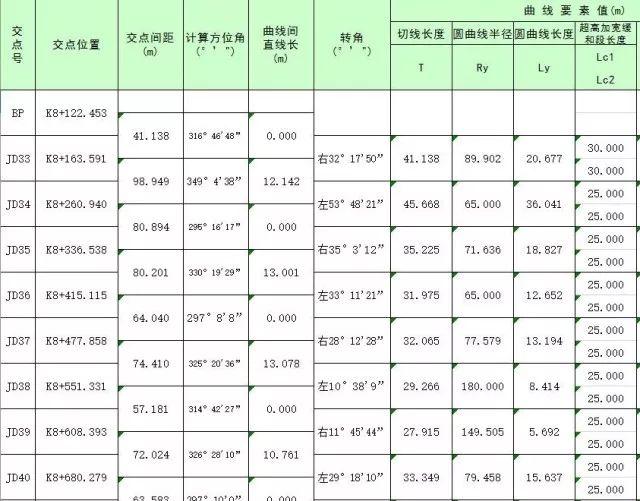

    下面是一段带有断链曲线的要素表



    这样使用道路设计中的断链设计,一键解决断链难题
    这样使用道路设计中的断链设计,一键解决断链难题
    这样使用道路设计中的断链设计,一键解决断链难题



    这样使用道路设计中的断链设计,一键解决断链难题

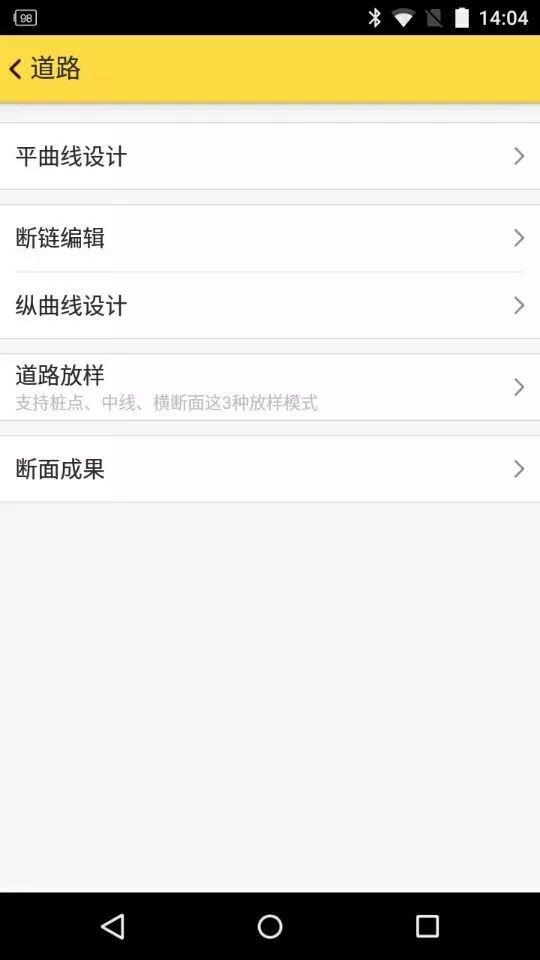

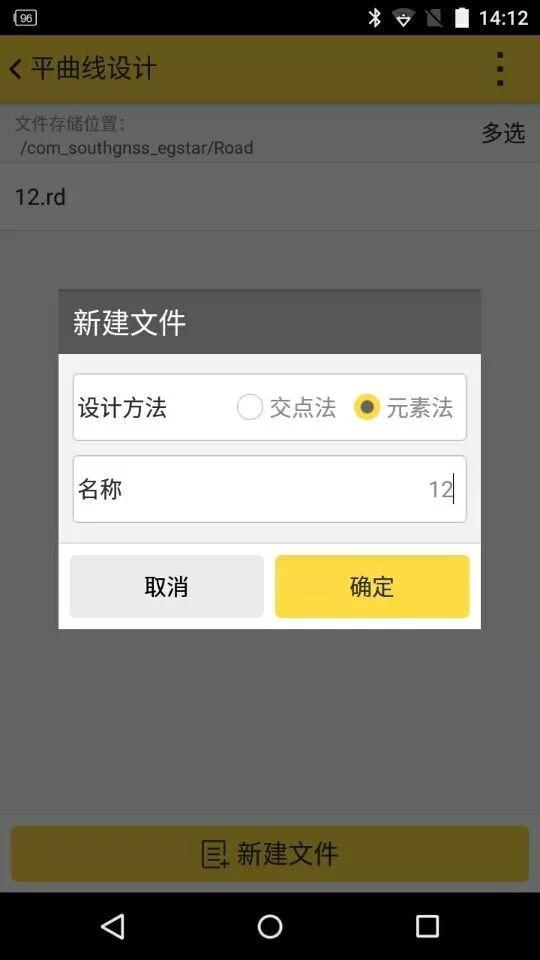

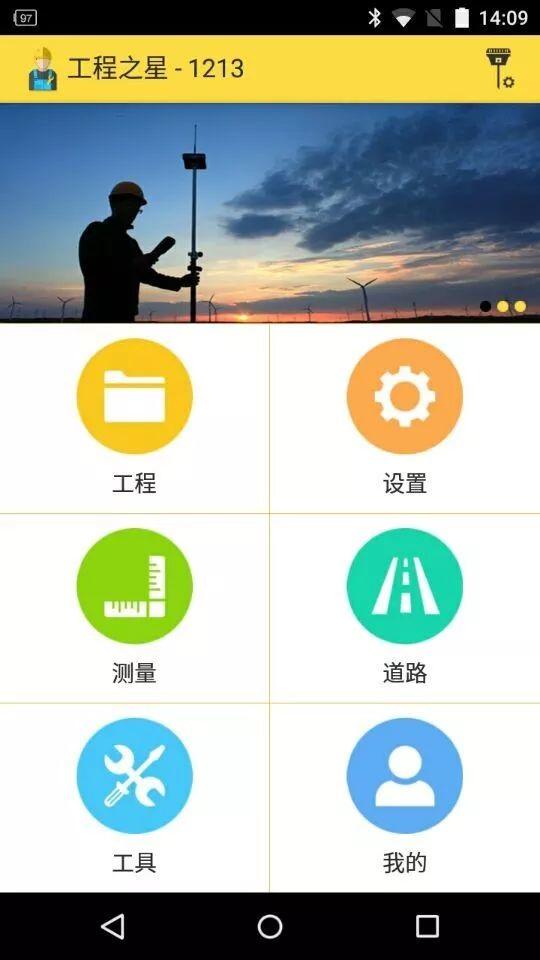

    打开安卓版工程之星,选择“道路”菜单,点击平曲线设计,随后新建文件,然后再选择设计方法元素法,名称自定义。



    这样使用道路设计中的断链设计,一键解决断链难题
    这样使用道路设计中的断链设计,一键解决断链难题
    这样使用道路设计中的断链设计,一键解决断链难题



    这样使用道路设计中的断链设计,一键解决断链难题

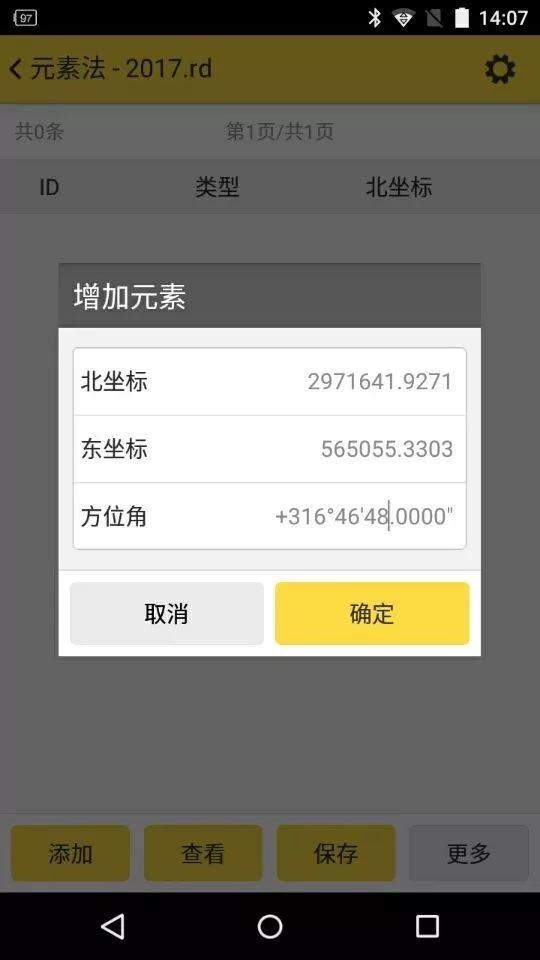

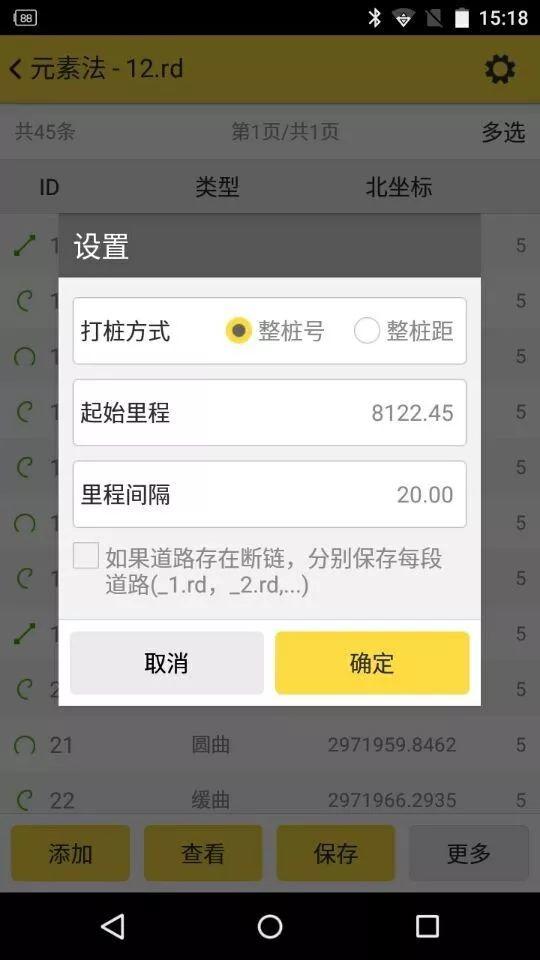

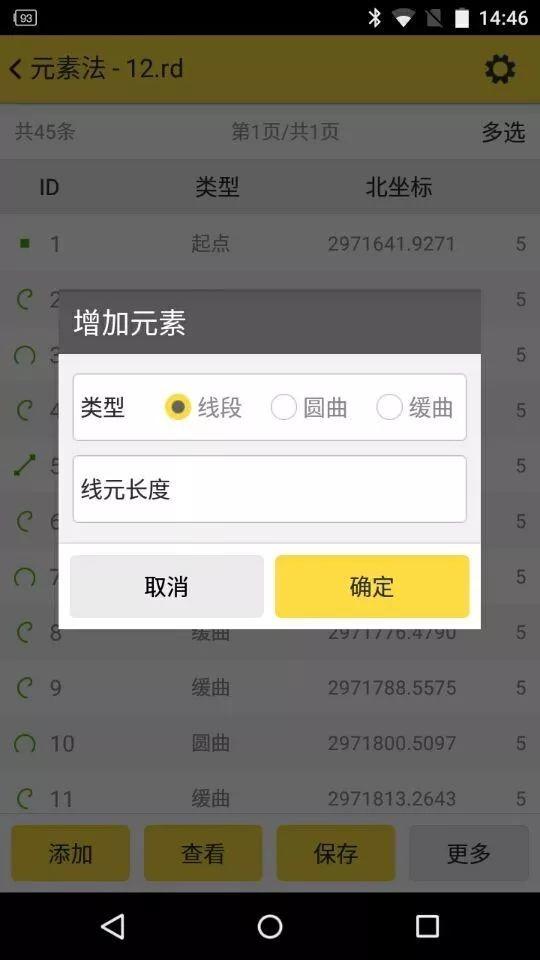

    完成这些设置后,点击右上角设置按钮,输入起始里程和里程间隔,确定之后再点击“添加”,选择手动输入,第一次程序自动锁定输入起点坐标,并输入起点的计算方位角。然后依次“添加”,根据曲线要素表的顺序手动选择增加元素的类型(包括线段、圆曲、缓曲),一般起点之后顺序就是“线段-缓曲-圆曲-缓曲-线段-缓曲-圆曲-缓曲”这样循环重复。



    这样使用道路设计中的断链设计,一键解决断链难题
    这样使用道路设计中的断链设计,一键解决断链难题
    这样使用道路设计中的断链设计,一键解决断链难题



    这样使用道路设计中的断链设计,一键解决断链难题

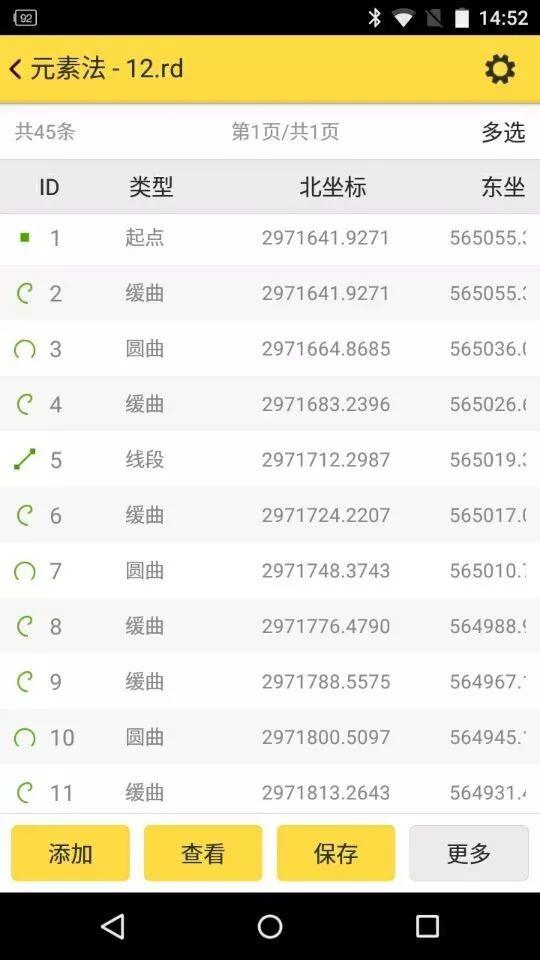

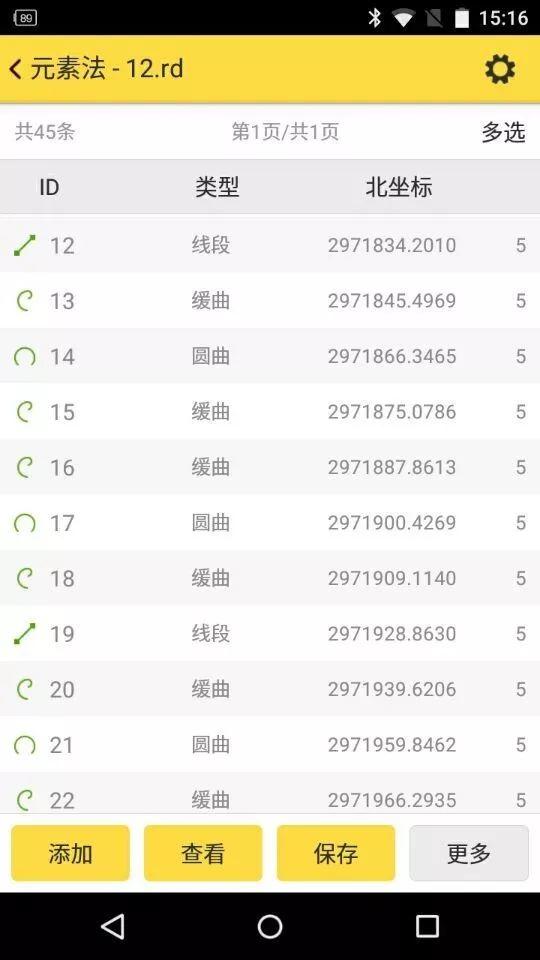

    全部设计完成后,如下图:



    这样使用道路设计中的断链设计,一键解决断链难题
    这样使用道路设计中的断链设计,一键解决断链难题
    这样使用道路设计中的断链设计,一键解决断链难题
    这样使用道路设计中的断链设计,一键解决断链难题



    这样使用道路设计中的断链设计,一键解决断链难题

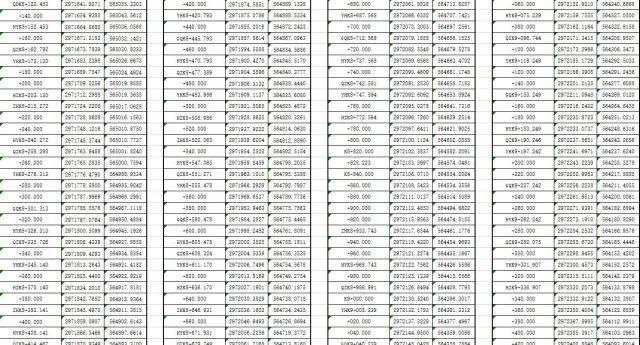

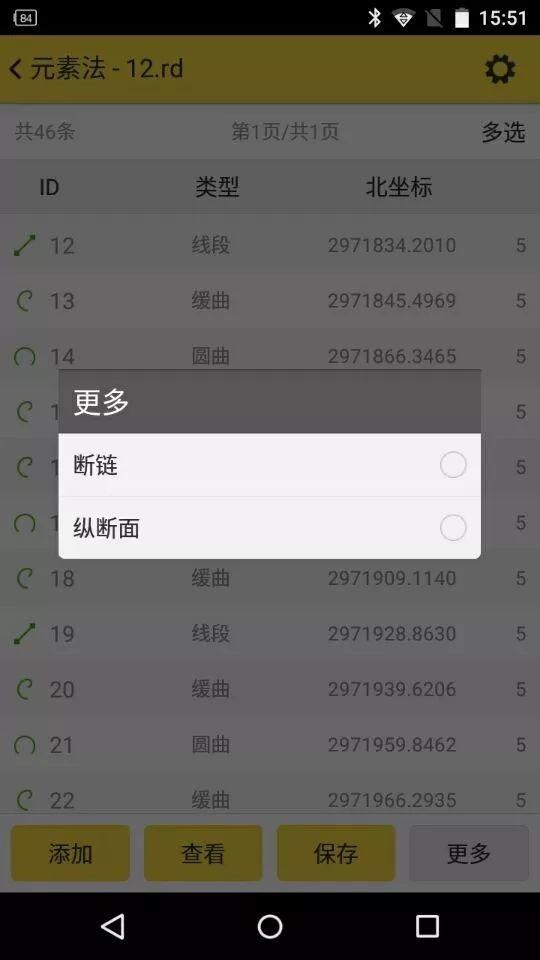

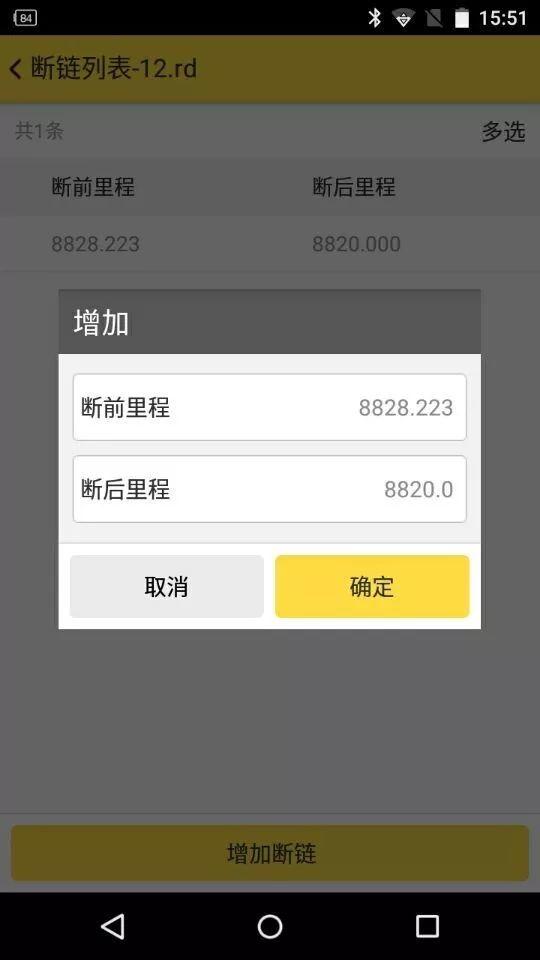

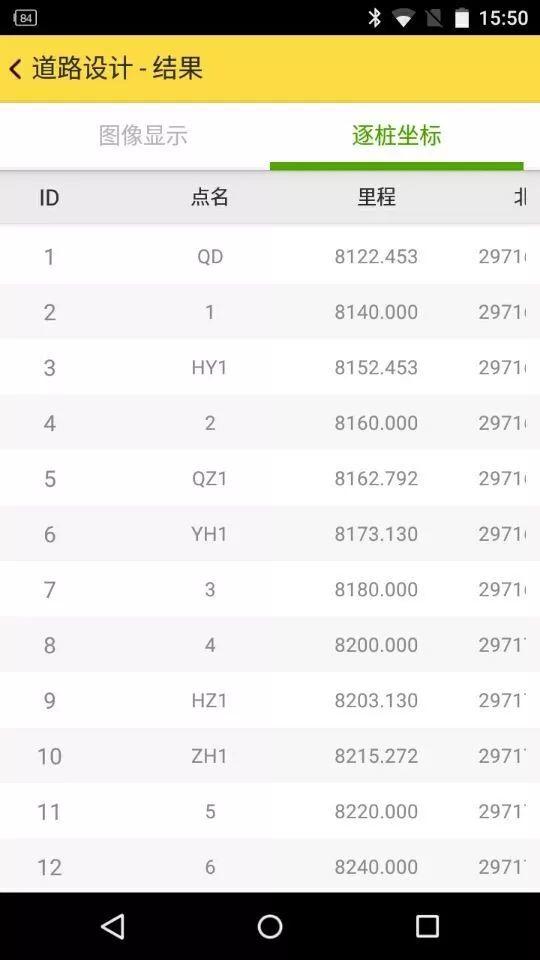

    然后添加断链,点击右下角“更多”,选择“断链”,再选择“增加断链”,输入断前里程和断后里程,确定,然后点击左下角返回按钮,再点击“保存”,然后查看,选择逐桩坐标,去核对一下设计表里的逐桩坐标。



    这样使用道路设计中的断链设计,一键解决断链难题
    这样使用道路设计中的断链设计,一键解决断链难题
    这样使用道路设计中的断链设计,一键解决断链难题
    这样使用道路设计中的断链设计,一键解决断链难题



    这样使用道路设计中的断链设计,一键解决断链难题

    核对没问题之后,退回主菜单,再选择道路,随后是道路放样,点击屏幕右上方“目标”按钮,打开道路文件即可进行道路放样了。这样,就完成了断链设计。
