工程之星5.0 进行基准站、移动站、静态采集设置

    使用安卓版工程之星如何进行移动站、基准站与静态采集设置?跟着下面的步骤,轻松get!

    工程之星5.0 进行基准站、移动站、静态采集设置



    01

    仪器设置



    操作:配置→仪器设置

    仪器设置主要是移动站设置、基准站设置、静态采集设置以及高级设置,下面一一介绍。



    02

    移动站设置

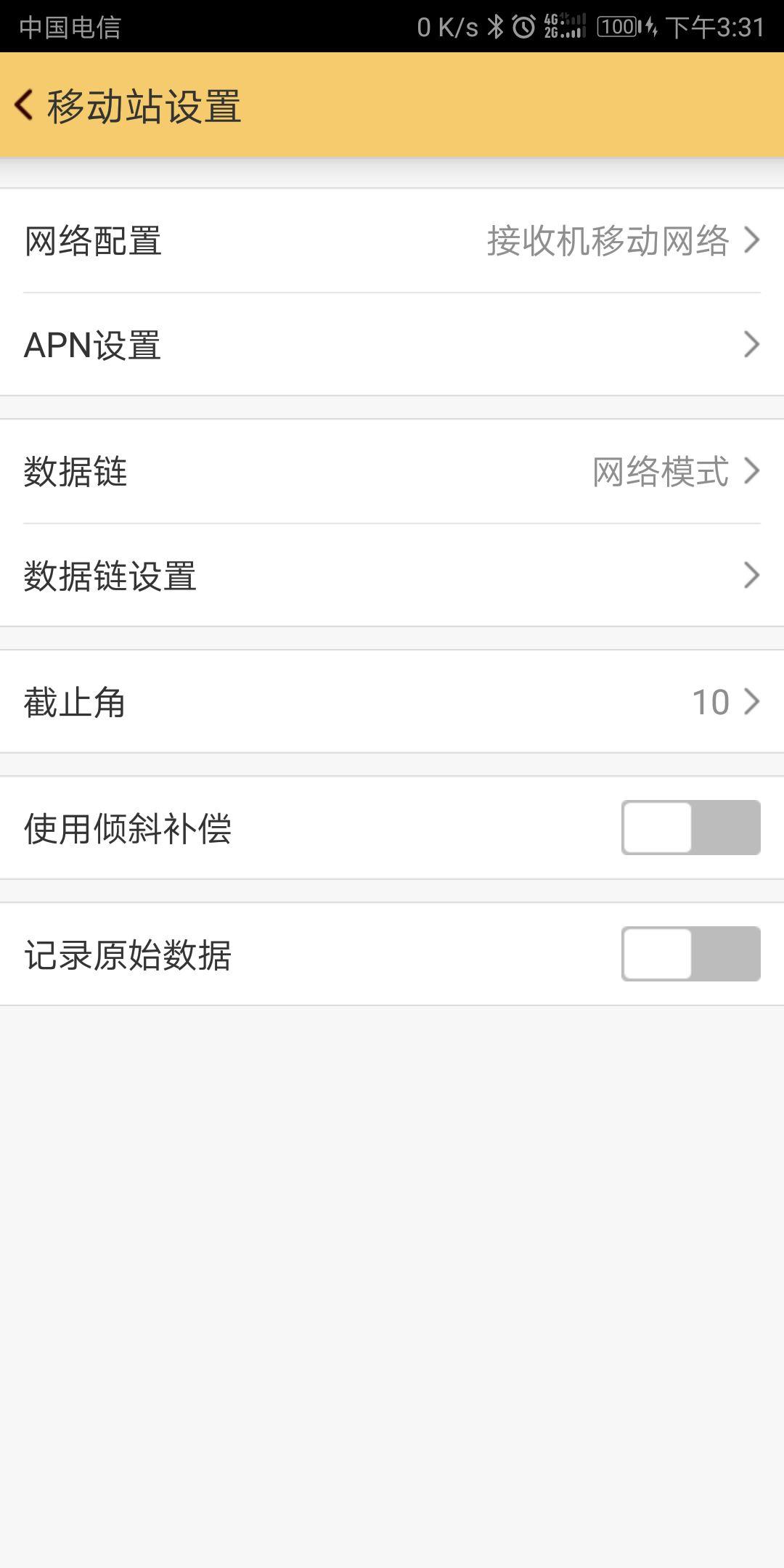

    操作:配置→仪器设置→移动站设置,点击移动站设置则默认将主机工作模式切换为移动站。

    如图 3-8 所示:



    工程之星5.0 进行基准站、移动站、静态采集设置



    截止角:可自定义主机观测截止角;

    使用倾斜补偿:对于有倾斜模块的主机,可以通过勾选使用该功能;

    网络配置:有接收机移动网络、手机网络和接收机 Wifi 网络,一般使用的是接收机移动网络。对于接收机 Wifi 网络,是在“网络配置设置”里面将主机连上 Wifi 网络,使用 Wifi网络去连接 cors。对于手机网络,是手簿插卡,接收机通过手簿网络连接 cors。

    数据链:设置移动站模式下数据链,有移动网络、内置电台、外置电台三种,数据链由电台切换至网络时,一定要在“网络配置”那选择接收机移动网络或手机网络;

    数据链设置:该功能与“配置”下面的“网络设置(电台设置)”类似,此处不做介绍。



    03

    基准这设置

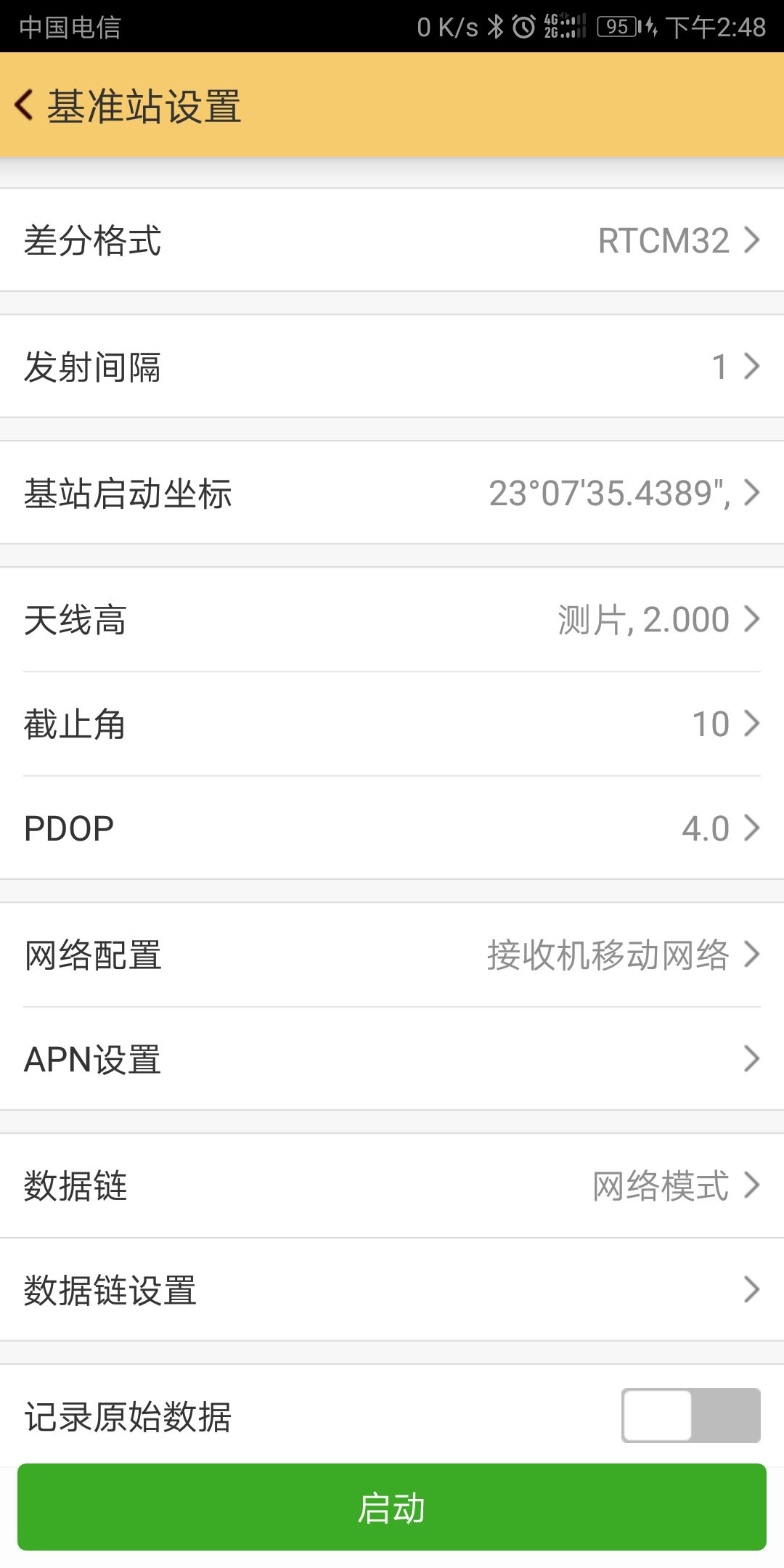

    操作:配置→仪器设置→基准站设置,点击基准站设置则默认将主机工作模式切换为基准站。

    如图 3-9 所示:



    工程之星5.0 进行基准站、移动站、静态采集设置

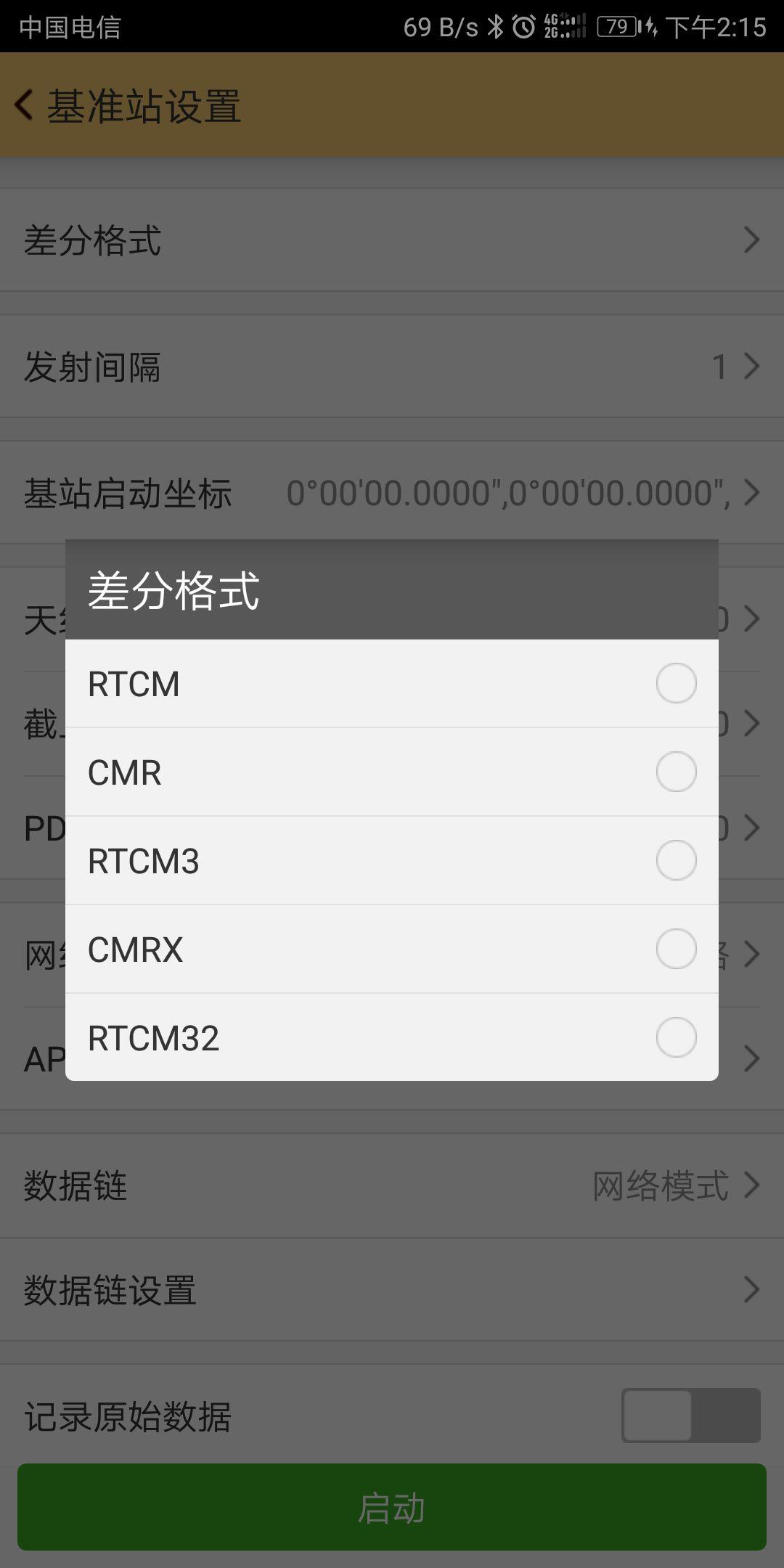

    差分格式:如图 3-10 所示,主要有以下几种差分格式,一般都使用国际通用的 RTCM32 差分格式。





    工程之星5.0 进行基准站、移动站、静态采集设置



    发射间隔:可以选择 1 秒或者 2 秒发射一次差分数据。

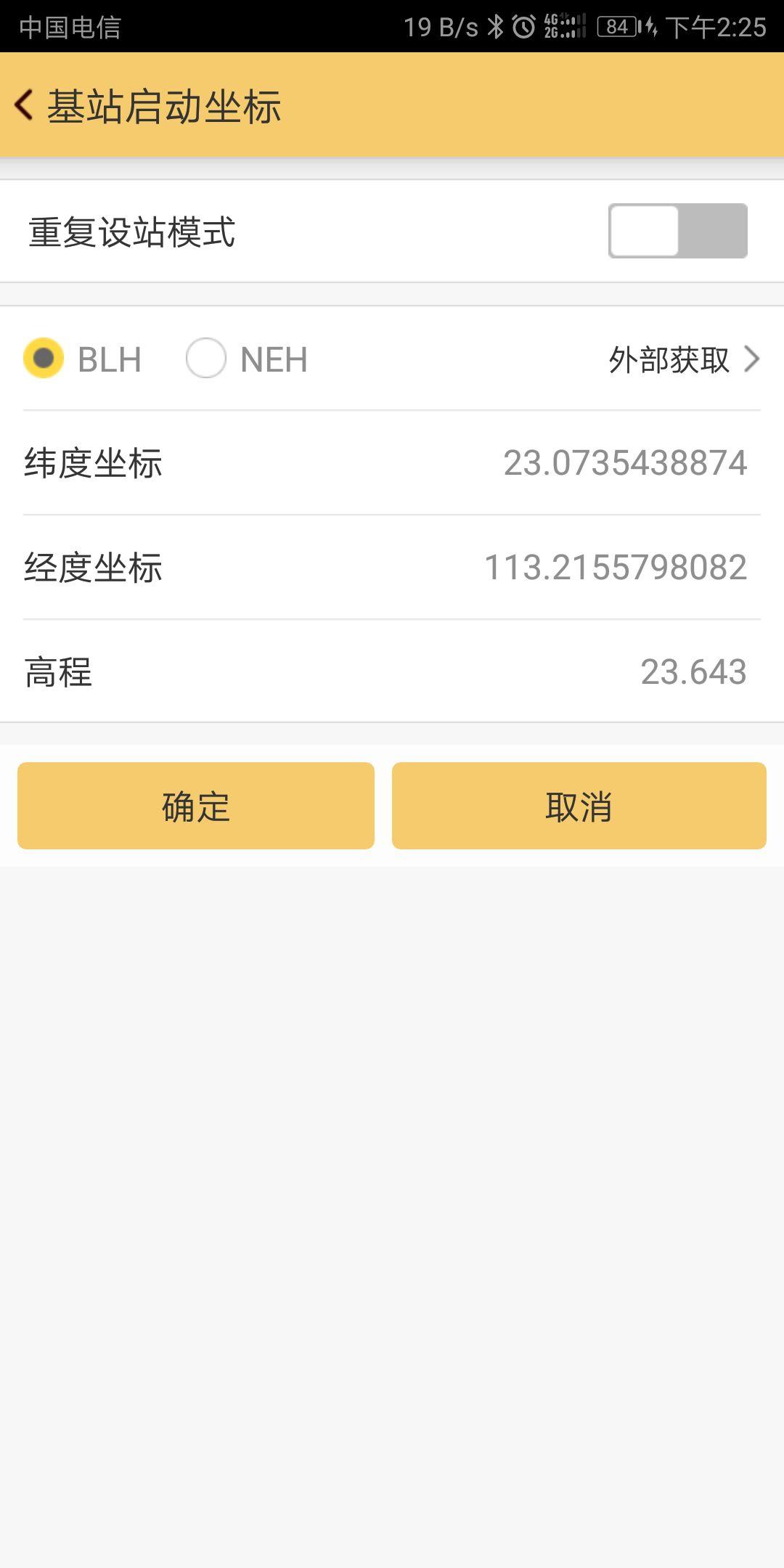

    基站启动坐标:如图 3-11 所示,如果基站架设在已知点,可以直接输入该已知控制点坐标作为基站启动坐标;如果基站架设在未知点,可以点击右上角三条横的黄色按钮,然后点击“获取定位”来直接读取基站坐标来作为基站启动坐标。



    工程之星5.0 进行基准站、移动站、静态采集设置



    天线高:有直高、斜高、杆高三种,并对应输入天线高度。



    PDOP:位置精度因子,一般设置为 4。



    网络配置与数据链设置与移动站设置中的一致,设置完成以后点击启动,则基站启动成功。





    04

    静态采集设置

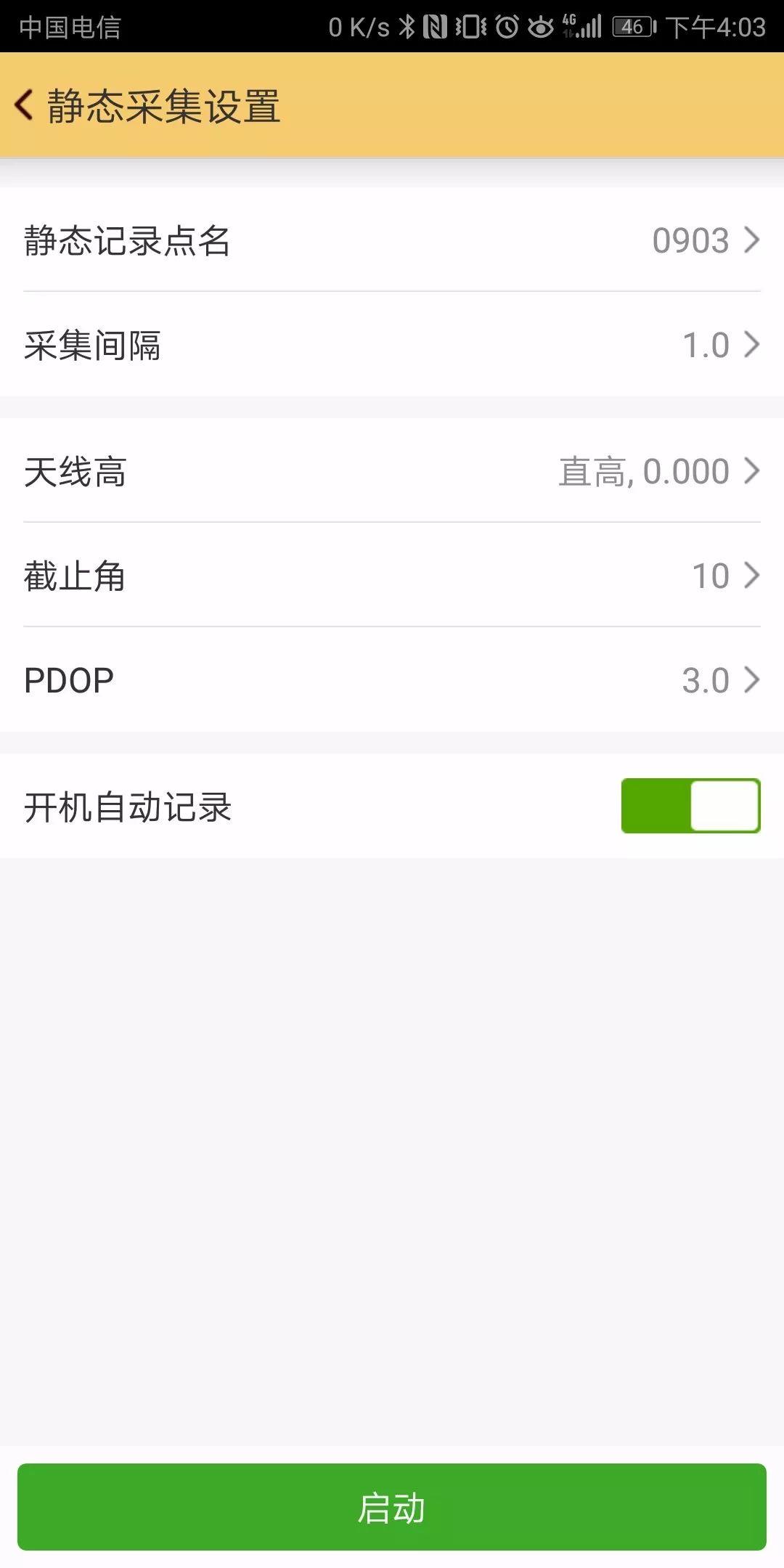

    操作:配置→仪器设置→静态采集设置,如图 3-12 所示:

    工程之星5.0 进行基准站、移动站、静态采集设置



    静态记录点名:设置静态数据点名。



    采集间隔:主要有 0.2 秒、0.5 秒、1 秒、2 秒、5 秒和 10 秒几种采样间隔。



    天线高:设置主机天线高,有直高、斜高和杆高三种,选择量取类型,输入量取的高度即可。



    截止角:主机搜星的最小角,根据自己需求设置。



    PDOP:位置精度因子,一般设置为 4。



    设置完成以后,点击启动,则主机开始采集静态数据。
