南方RTK曲线放样图文教程

    曲线放样一般用于处理一些简单的直线段、缓和曲线或圆曲线,例如一般城市道路的倒角、园林设计的弧线段等。曲线放样的要素输入方法如下:





    NO.1  直线放样



    直线放样分两种,一是已知两点(即起点和终点),二是已知起点和方位角。



    1. 已知两点

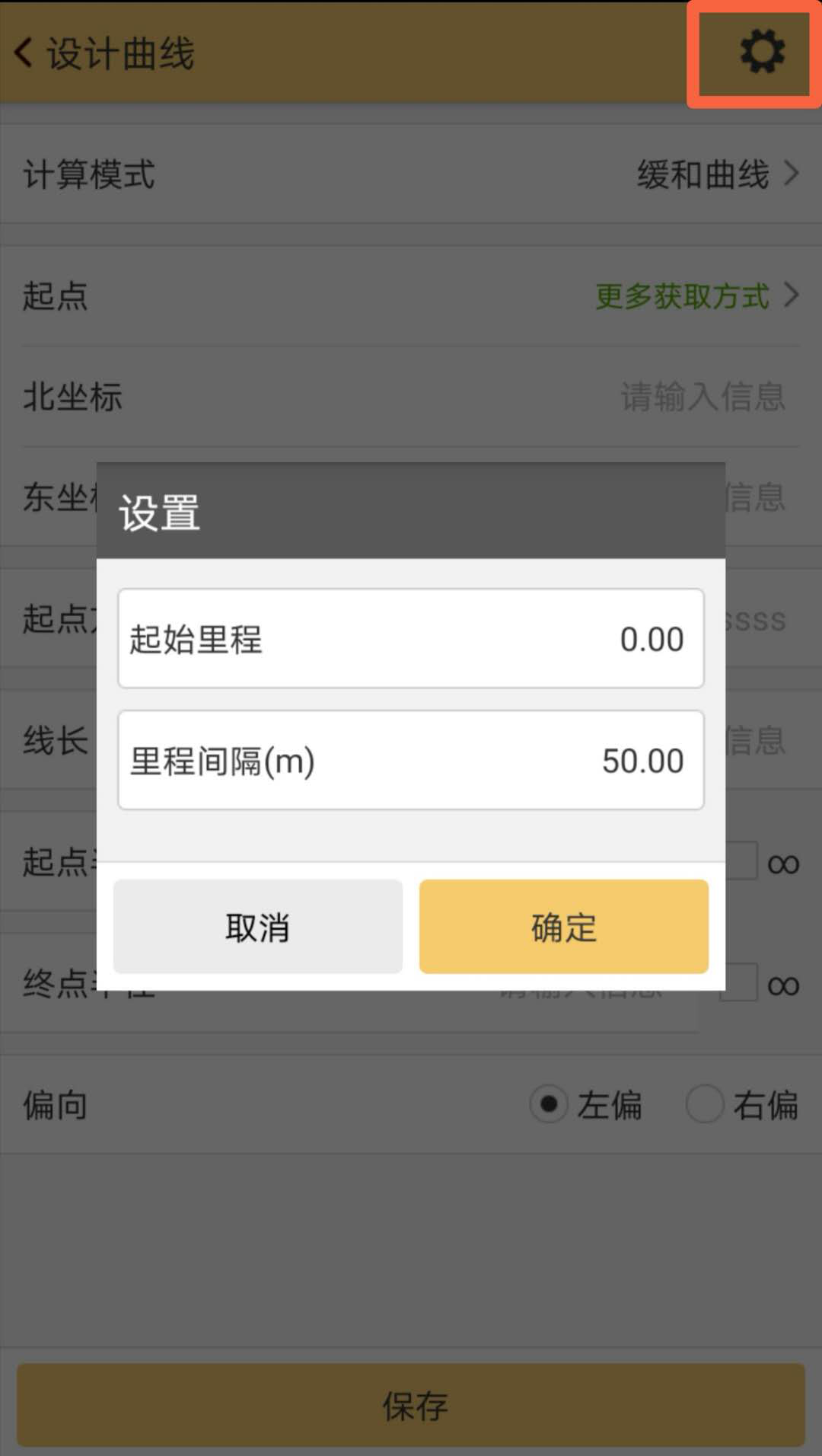

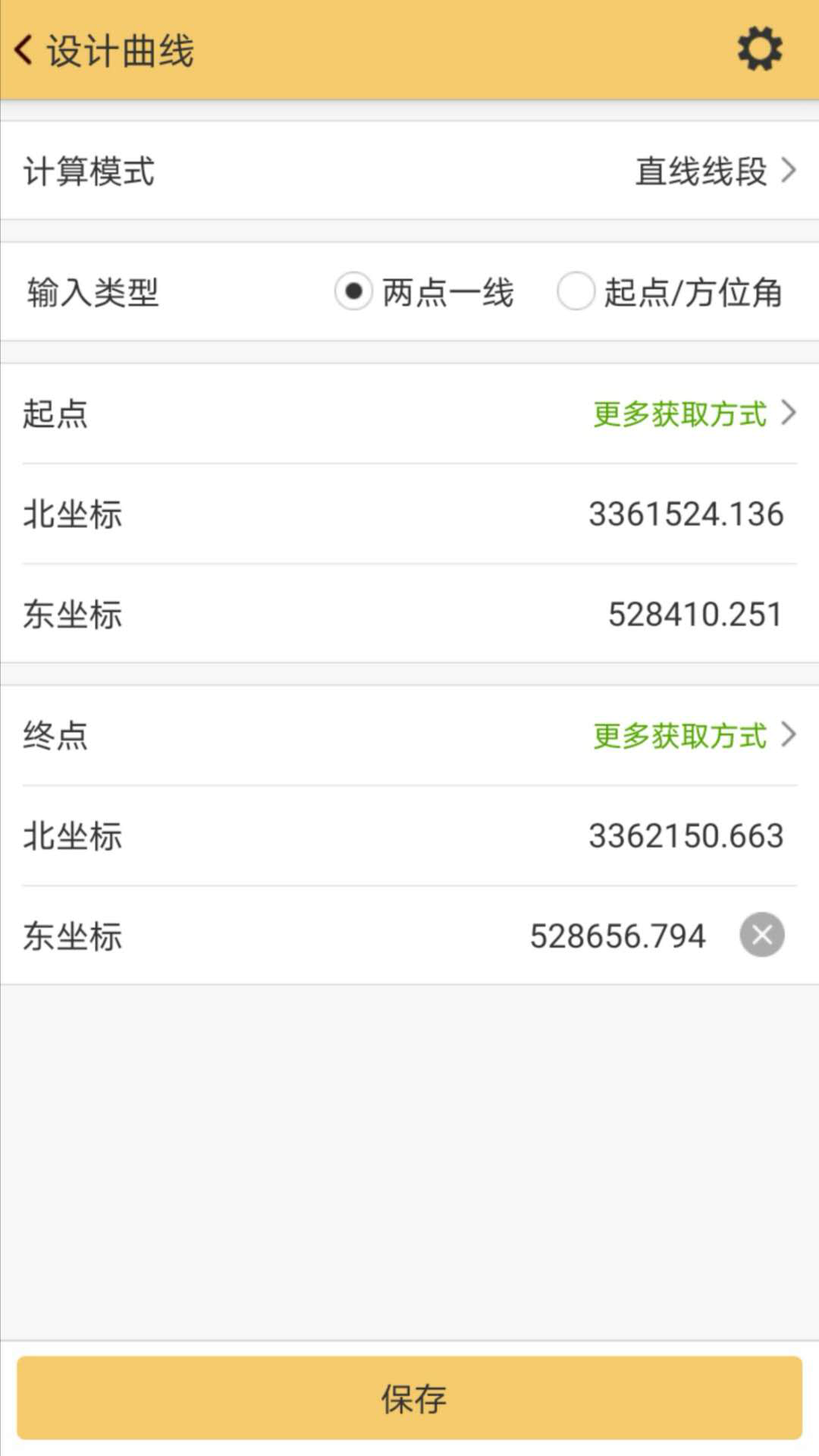

    打开工程之星5.0,进入测量曲线放样目标设计计算模式为直线线段,输入类型为两点一线,然后依次输入起点、终点坐标(如图1所示)点击右上角齿轮按钮,输入起始里程及里程间隔点击保存(如图2所示)

    南方RTK曲线放样图文教程

    图1



    南方RTK曲线放样图文教程

    图2





    2. 已知起点和方位角

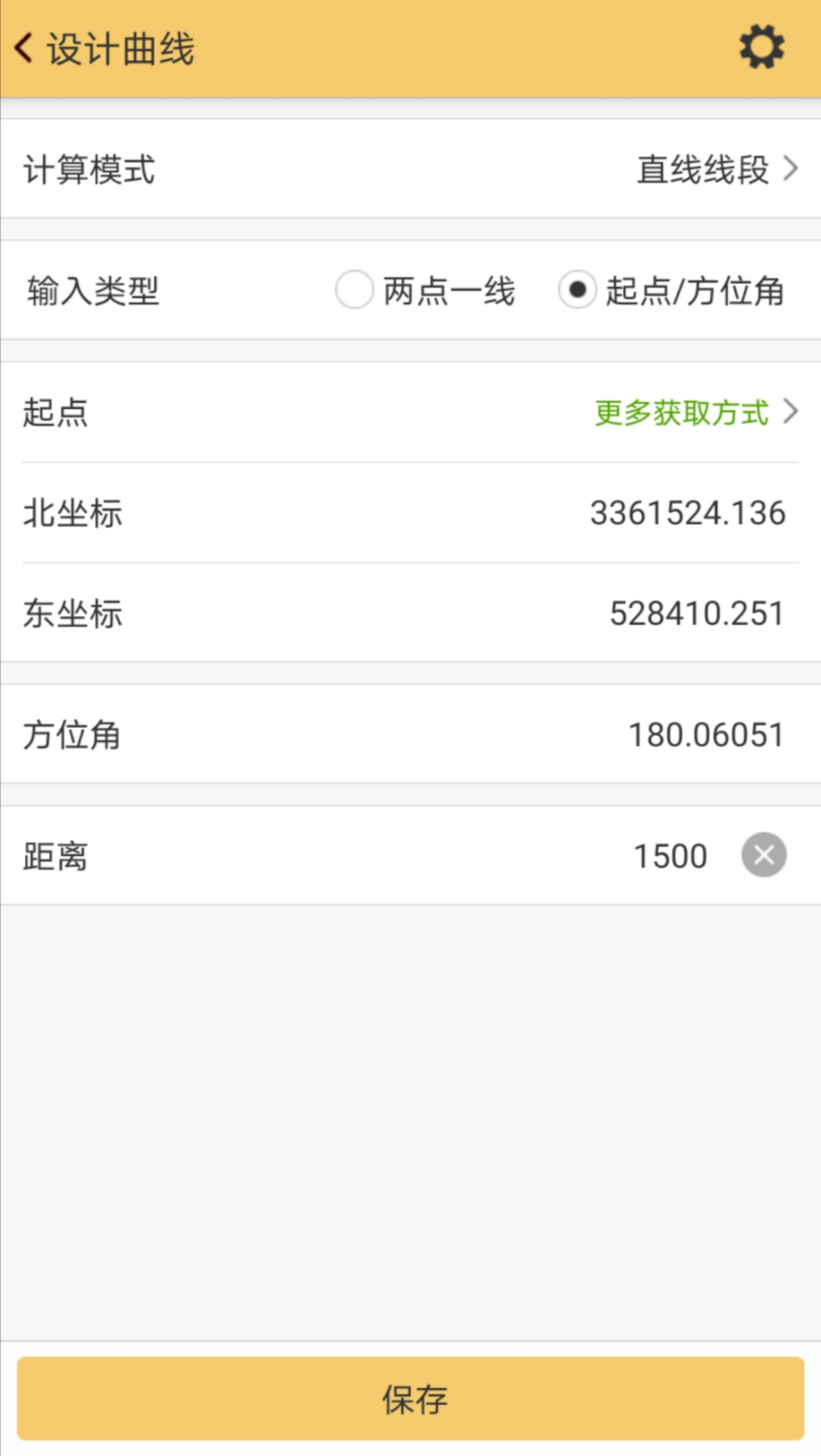

    打开工程之星5.0,进入测量曲线放样目标设计计算模式为直线线段,输入类型为起点/方位角,然后依次输入起点、方位角、距离即可(注:方位角为度分秒格式,度后面加小数点,分和秒都是两位数,不够前面补0,例如180°6′5.1″则输入180.06051)(如图3所示)点击右上角齿轮按钮,输入起始里程及里程间隔点击保存即可。

    南方RTK曲线放样图文教程

    图3





    NO.2  圆曲线

    1. 一点法(适用于已知起点、起始方位角、线长和半径的圆曲线设计)

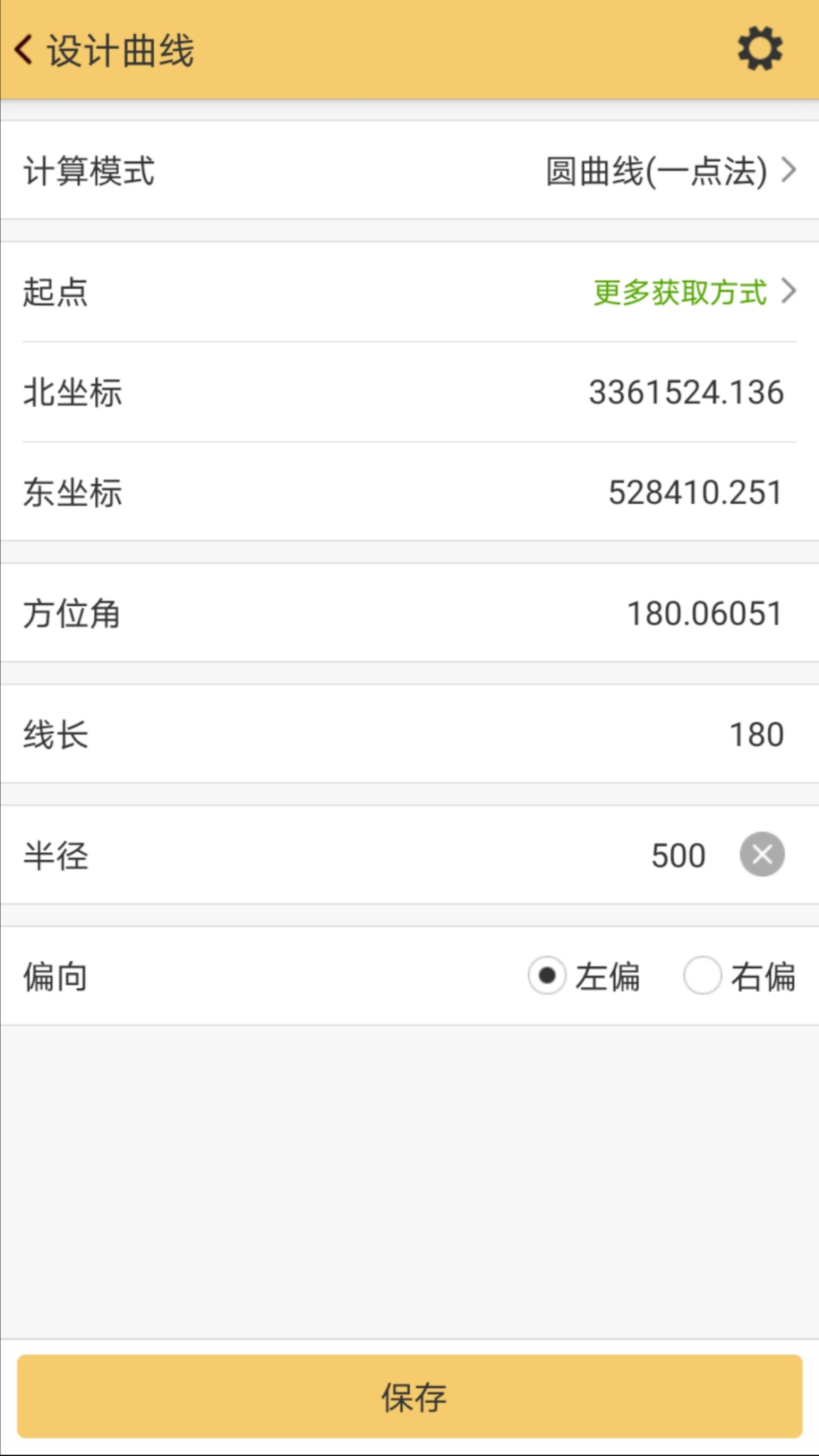

    打开工程之星5.0,进入测量曲线放样目标设计计算模式为圆曲线(一点法),然后依次输入起点、方位角、线长、半径及偏向(若半径为负数则为左偏,半径为正数即为右偏)(如图4所示)点击右上角齿轮按钮,输入起始里程及里程间隔点击保存。

    南方RTK曲线放样图文教程

    图4



    2. 两点法(适用于已知起点和终点。以及弧长、圆心角(度)、圆心角(弧度)、半径或圆心这五个要素的任意一个)

    进入测量曲线放样目标设计计算模式为圆曲线(两点法),然后依次输入起点、终点、偏向、(弧长、圆心角(度)、圆心角(弧度)、半径或圆心这五项中的其中一项已知条件)(如图5、6、7、8、9所示)点击右上角齿轮按钮,输入起始里程及里程间隔点击保存。

    南方RTK曲线放样图文教程

    图5

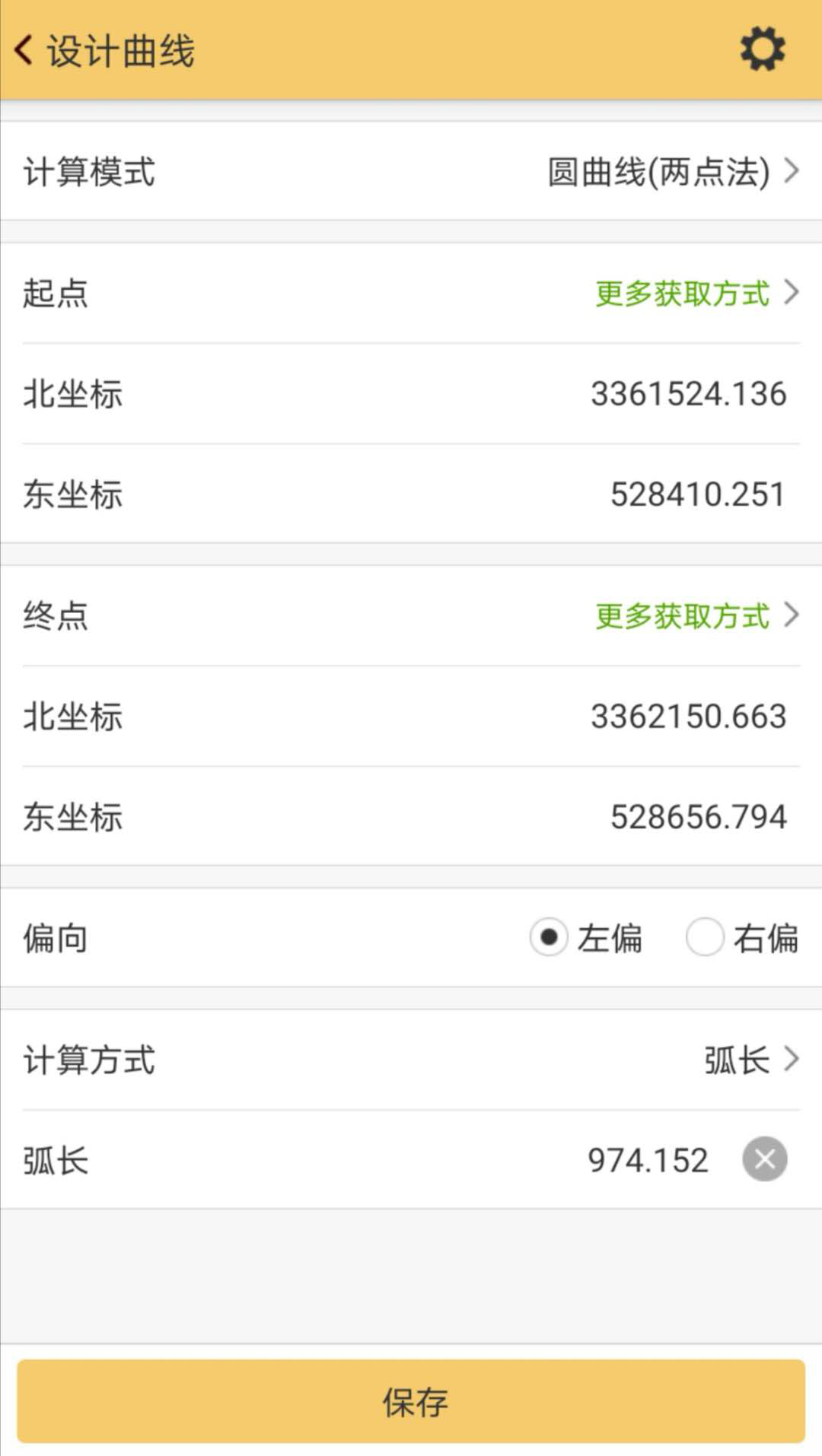

    已知起点、终点及弧长

    南方RTK曲线放样图文教程

    图6

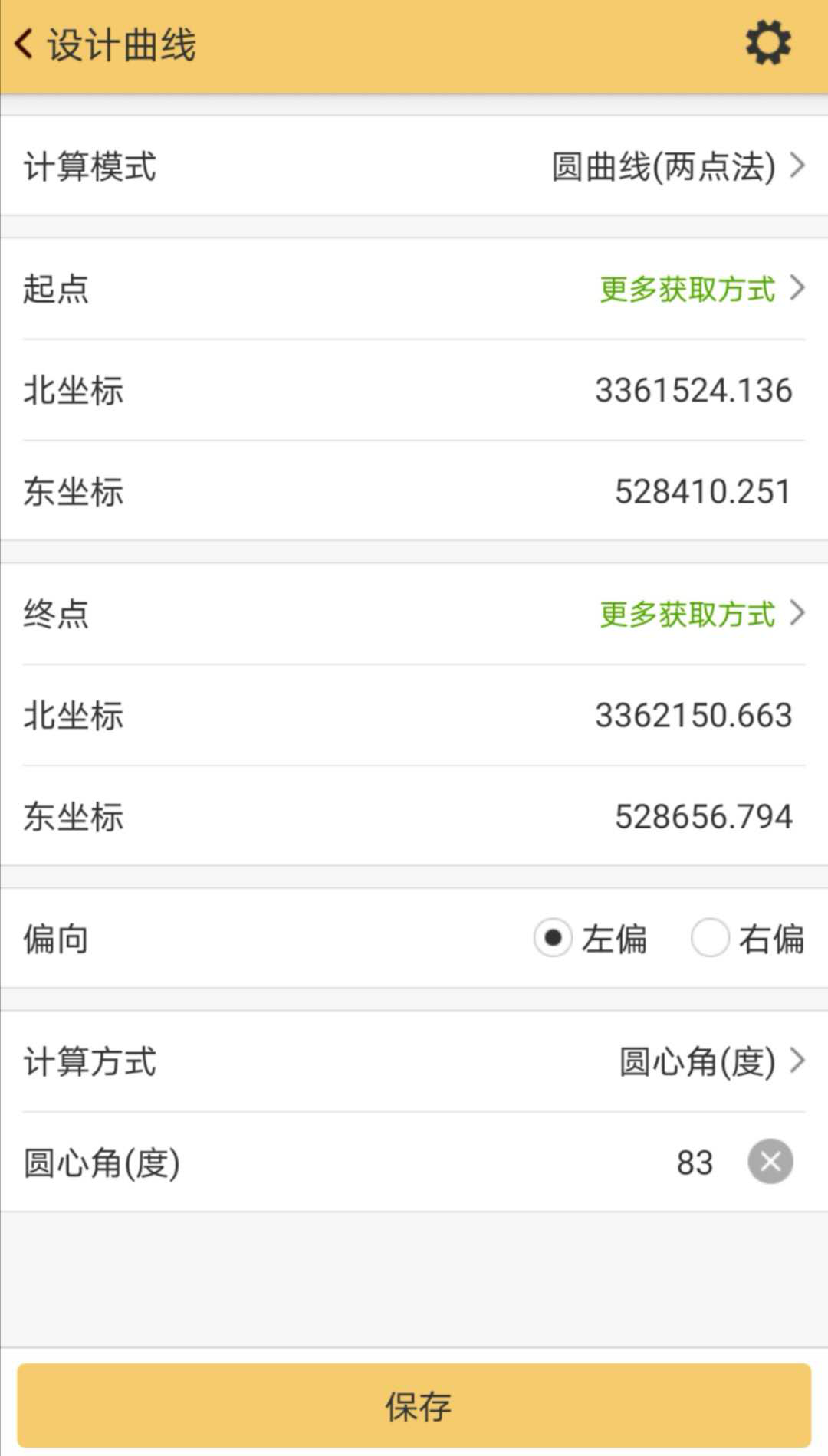

    已知起点、终点及圆心角(度)



    南方RTK曲线放样图文教程

    图7

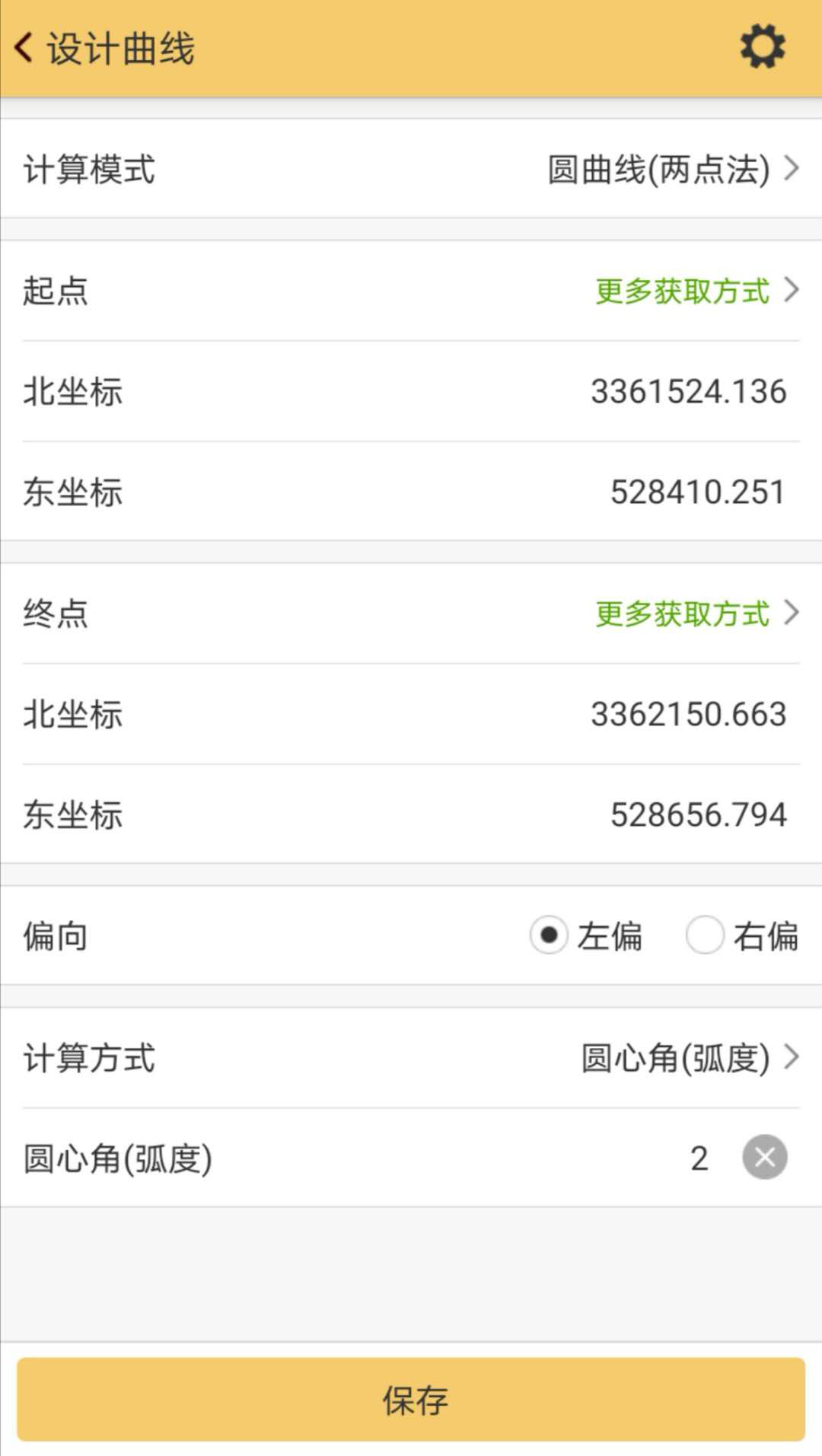

    已知起点、终点及圆心角(弧度)

    (注:1弧度=(180/π)°)

    南方RTK曲线放样图文教程

    图8

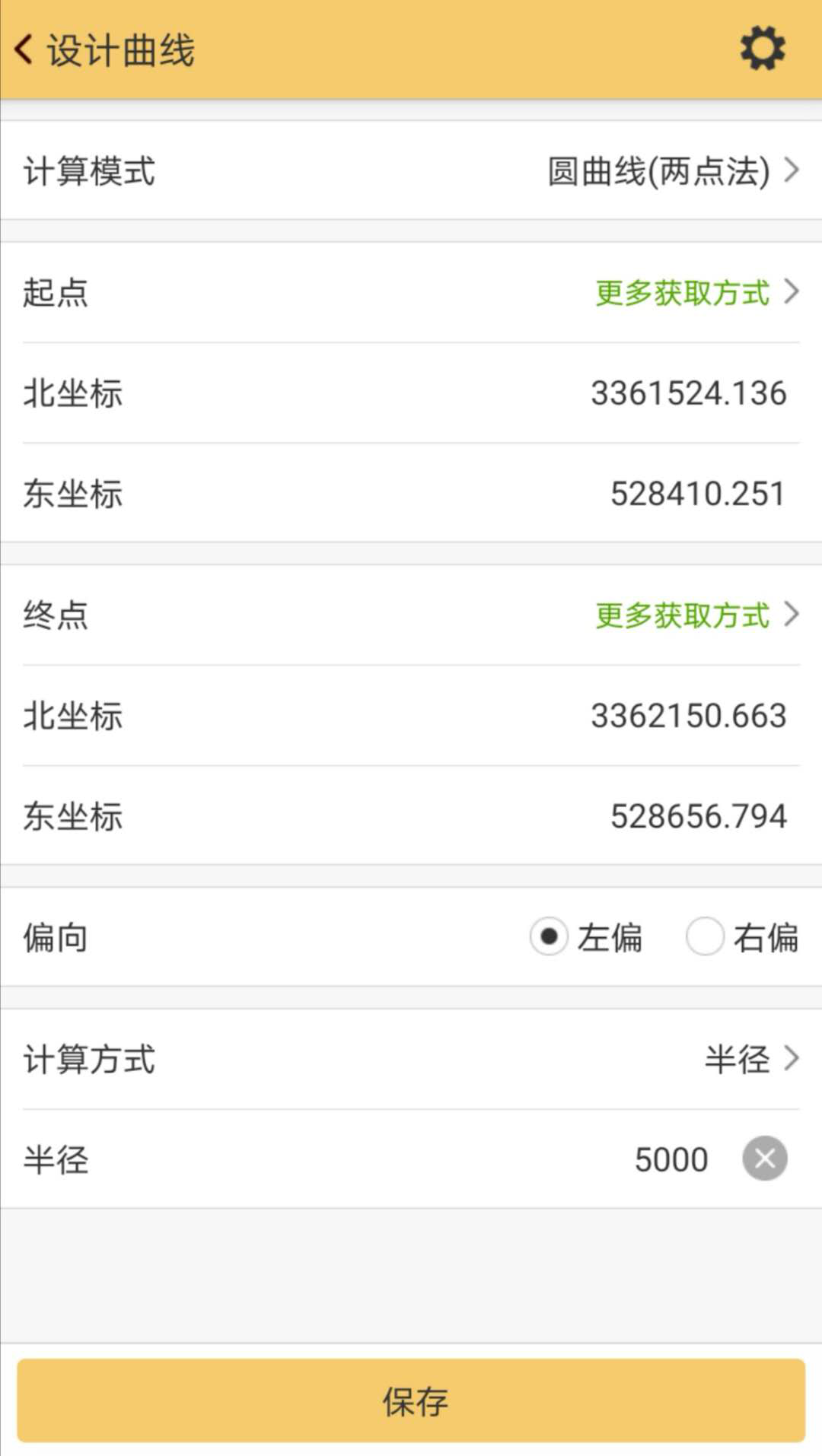

    已知起点、终点及半径



    南方RTK曲线放样图文教程

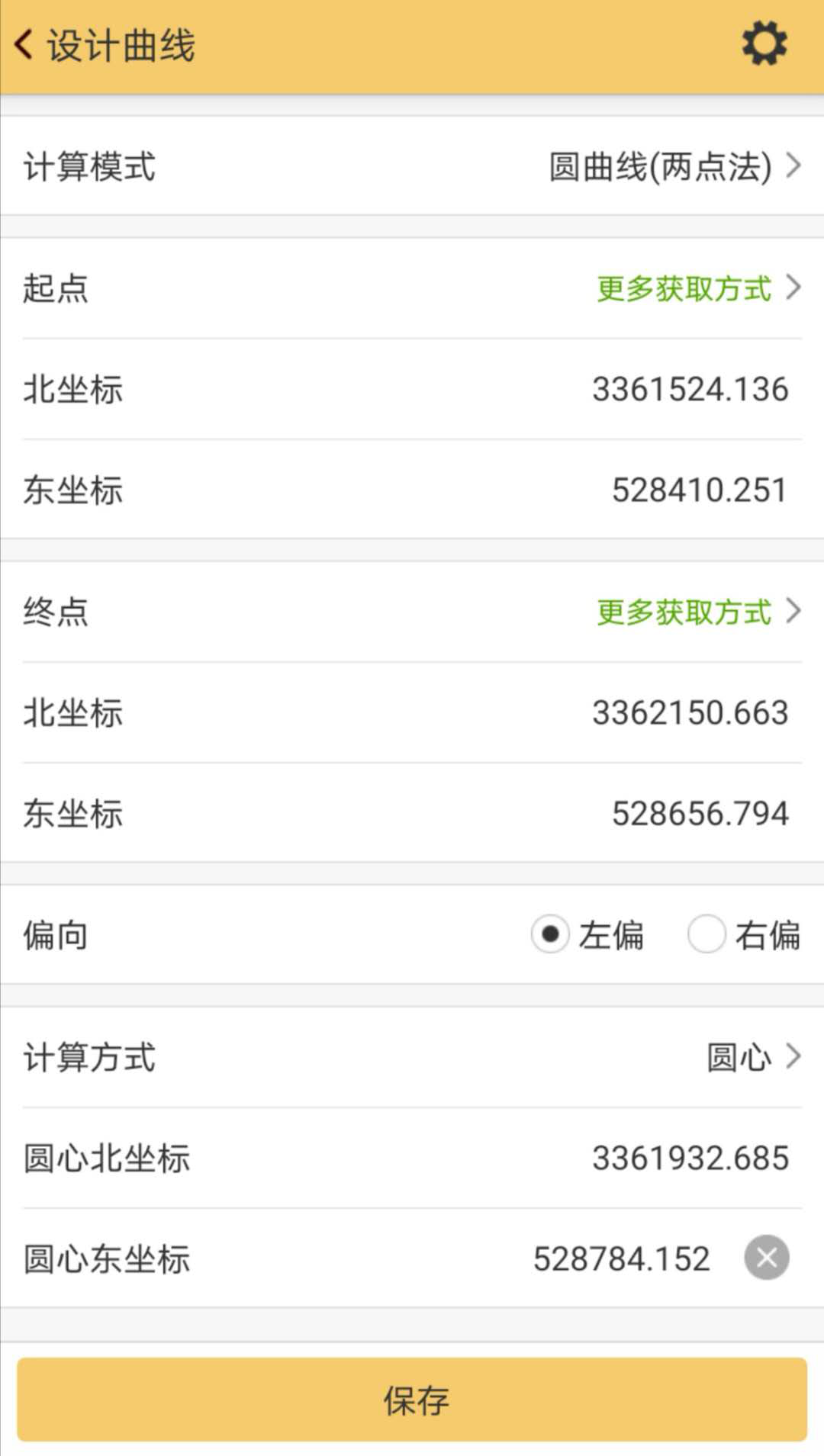

    图9  已知起点、终点及圆心坐标



    3. 三点法(适用于已知圆弧上任意三点)

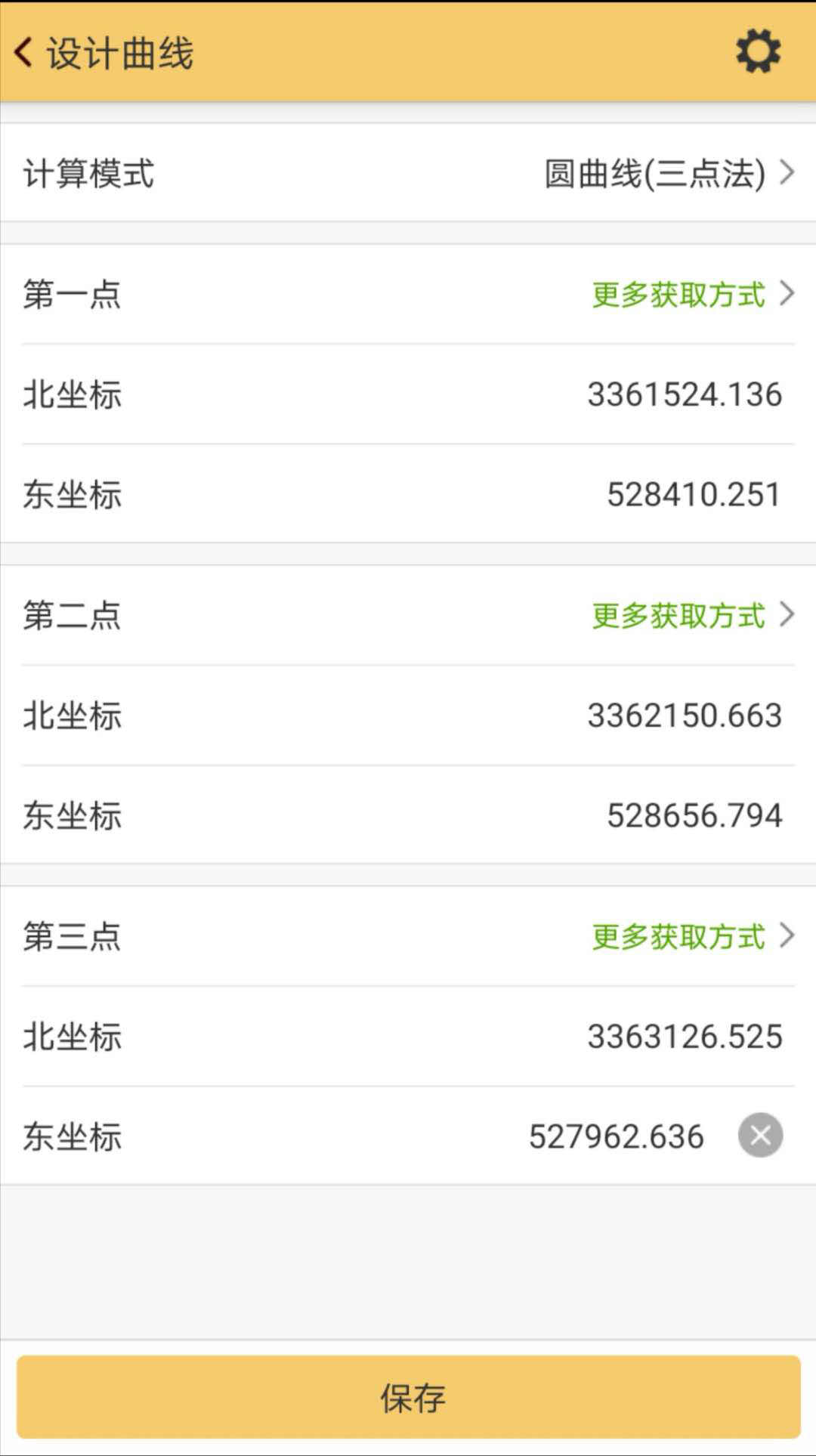

    进入测量曲线放样目标设计计算模式为圆曲线(三点法),然后依次输入圆弧上三个点的坐标(如图10所示)点击右上角齿轮按钮,输入起始里程及里程间隔点击保存。

    南方RTK曲线放样图文教程

    10





    NO.3  缓和曲线

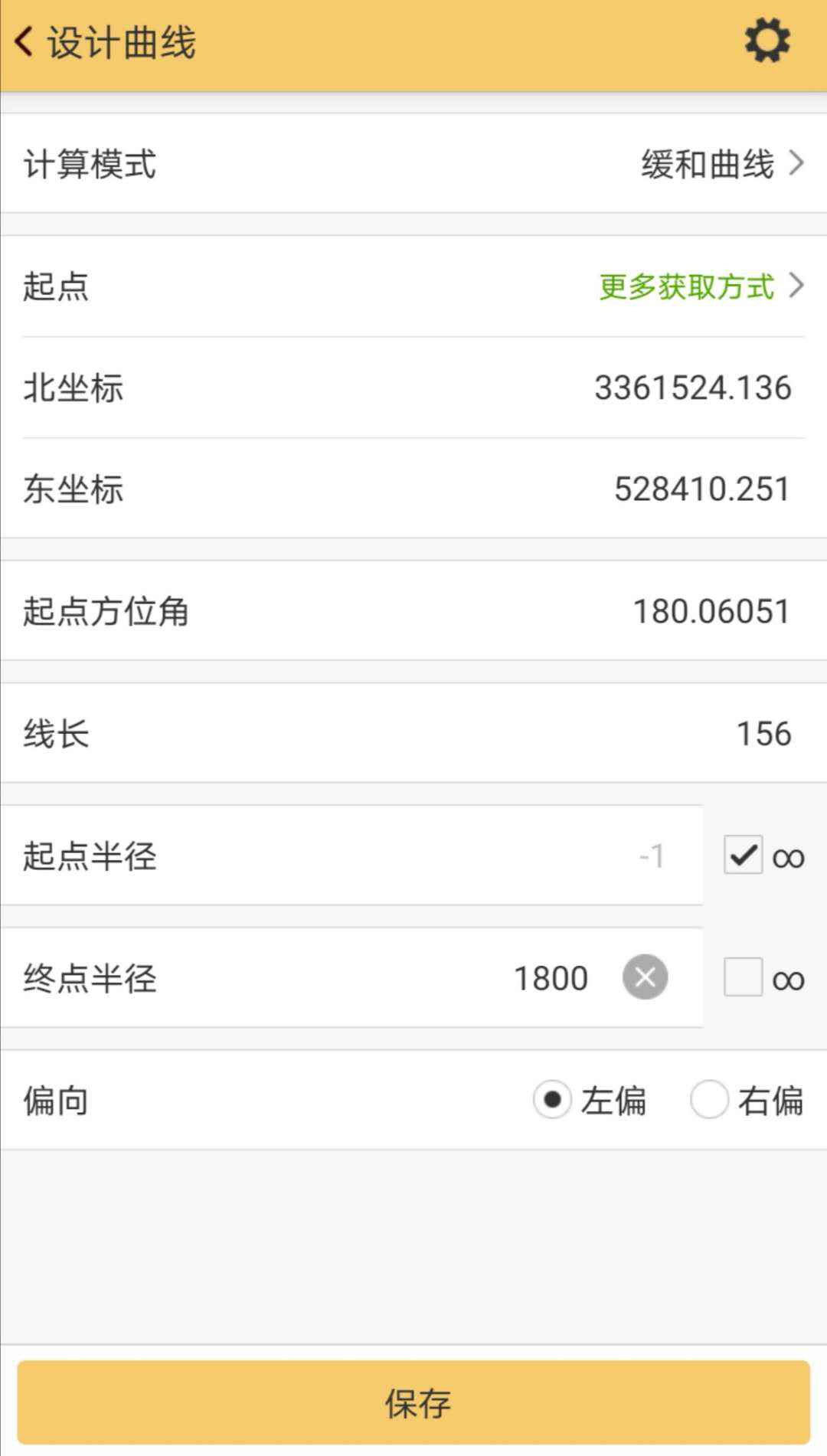

    缓和曲线的设计要知道几个要素:起点坐标、起点方位角、缓和曲线长度、左右偏向以及起点半径和终点半径(若是直缓段,则起点半径为∞、终点半径为圆弧半径;若是缓直段,则起点半径为圆弧半径、终点半径为∞),依次输入以上信息,点击右上角齿轮按钮,输入起始里程及里程间隔后点击保存(如图11所示)。

    南方RTK曲线放样图文教程

    图11



    按照上述操作设计好相对应的要素,打开曲线放样目标打开设计的曲线要素选中需要放样的坐标点即可进行放样
