全站仪对边测量教程

    全站仪对边测量



    对边测量的概念:

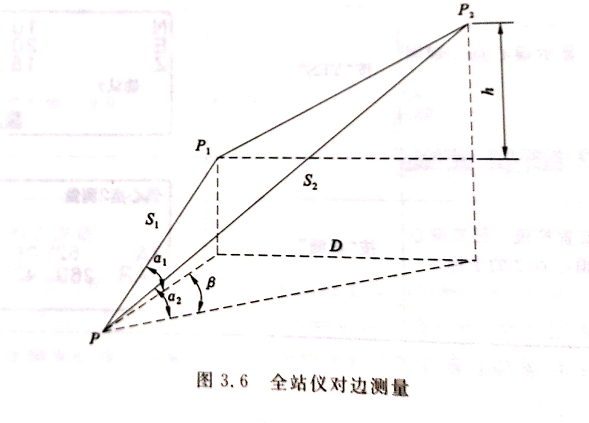

    全站仪对边测量是指通过对两目标点的坐标测量实时计算并显示两点间的相对量,如斜距(S1、S2)、平距(D)和高差(h),如图3.6所示。对边测量可以连续进行,有两种模式可选:显示连续观测点均相对于第一点的相对量(射线式);显示连续观测点均相对于前一点的相对量(折线式)。对边测量在不搬动仪器的情况下直接测量多个目标点相对于某一起始点间的斜距、平距和高差,为某类工程测量提供了方便,如线路横断面测量。
    全站仪对边测量教程
    射线式对边测量




    射线式对边测量显示系列观测点相对于第一点的相对量。

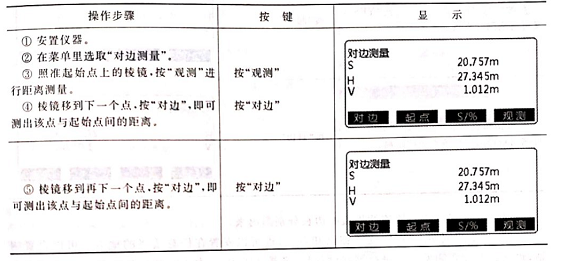

    射线式对边测量的操作如下:
    全站仪对边测量教程


    折线式对边测量




    折线式对边测量显示系列观测点相对于前一点的相对量。

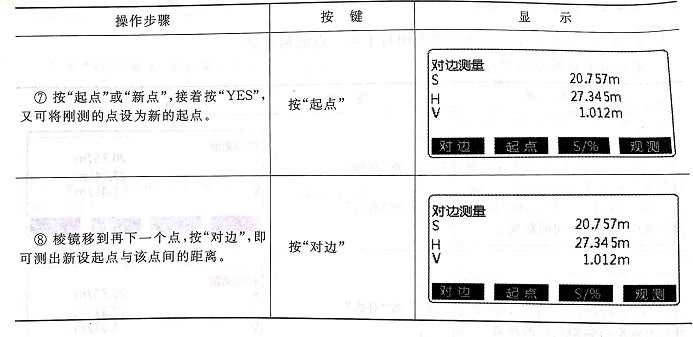

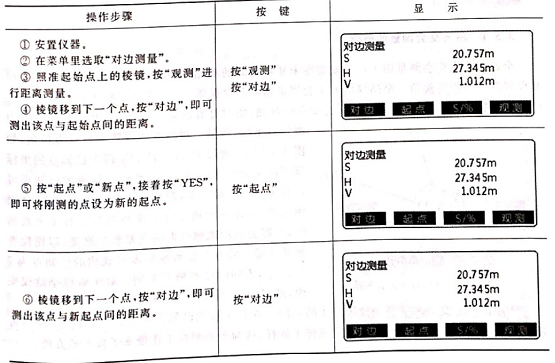

    折线式对边测量的操作如下:
    全站仪对边测量教程
    全站仪对边测量教程
    依此类推,即可将一段连续折线的边长分别测出来。

    对边测量的测站点,可以安置在已知点上,也可以安置在任意适当的地方。可以设置测站,也可以不设置测站。不进行测站设置时,仪器以(0,0,0)为当前测站点坐标,以当前水平方向为方位角,进行坐标测量,并计算两点的相对量。

    对边测量时,各目标点的棱镜高应保持不变。
