南方cass软件如何用方格网法计算土方?

    由方格网来计算土方量是根据实地测定的地面点坐标(X,Y,Z)和设计高程,通过生成方格网来计算每一个方格内的填挖方量,最后累计得到指定范围内填方和挖方的土方量,并绘出填挖方分界线。

    系统首先将方格的四个角上的高程相加(如果角上没有高程点,通过周围高程点内差得出其高程),取平均值与设计高程相减。然后通过指定的方格边长得到每个方格的面积,再用长方体的体积计算公式得到填挖方量。方格网法简便直观,易于操作,因此这一方法在实际工作中应用非常广泛。

    南方cass方格网法土方计算
    南方cass用方格网法计算土方量,设计面分别平面、斜面、三角网等三种方式,如图1所示。
    南方cass软件如何用方格网法计算土方?

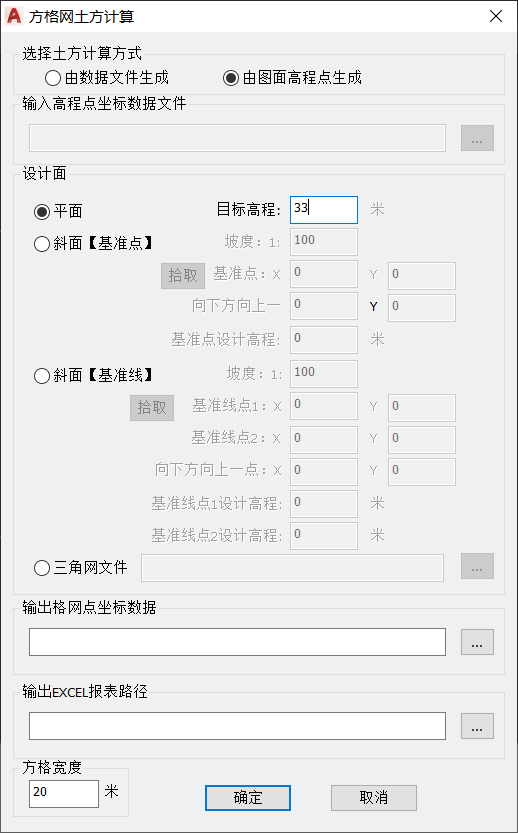

    图1 方格网土方计算对话框

    01设计面是平面的操作指南
    用复合线画出所要计算土方的区域,注意一定要闭合,但是尽量不要拟合。因为拟合过的曲线在进行土方计算时会用折线迭代,影响计算结果的精度。

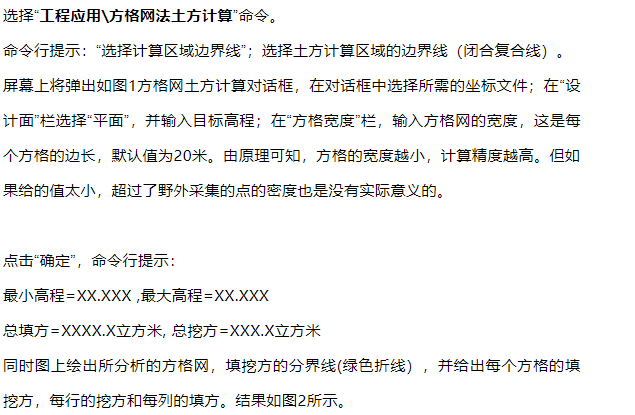

    操作指南:
    南方cass软件如何用方格网法计算土方?
     南方cass软件如何用方格网法计算土方?

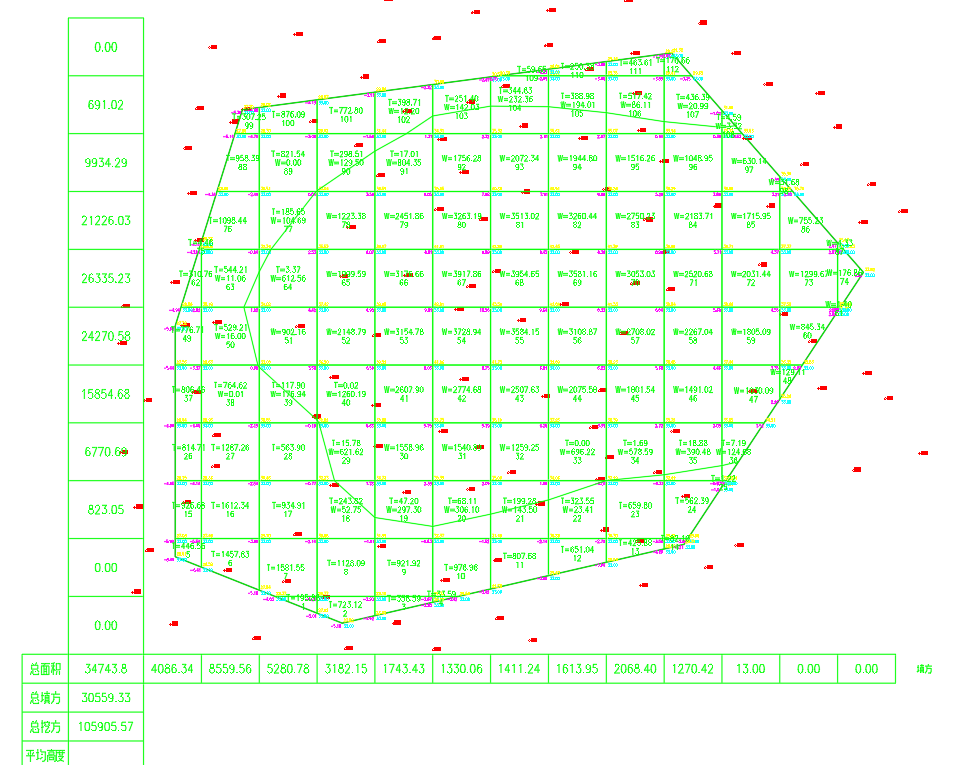

    图2 方格网法土方计算成果图

    02设计面是斜面的操作指南
    设计面是斜面的时候,操作指南与平面的时候基本相同,两者区别在于在方格网土方计算对话框中“设计面”栏中,选择“斜面【基准点】”或“斜面【基准线】”
    如果设计的面是斜面(基准点),需要确定坡度、基准点和向下方向上一点的坐标,以及基准点的设计高程。

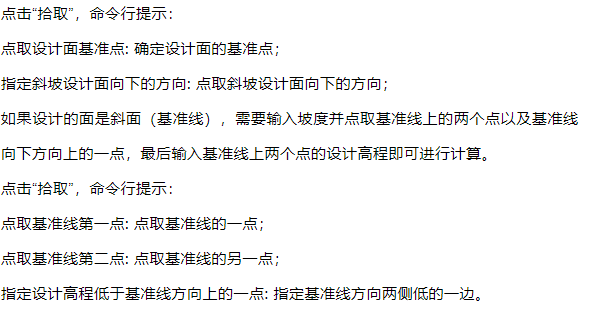

    操作指南:
    南方cass软件如何用方格网法计算土方?

    02设计面是三角网文件的操作指南
    选择设计的三角网文件,点击“确定”,即可进行方格网土方计算。三角网文件由“等高线”菜单生成。
