南方cass等高线法土方计算教程

    如果将白纸图扫描矢量化后可以得到图形,但这样的图没有高程数据文件,所以无法用前面的几种方法计算土方量。

    一般来说,这些图上都会有等高线,所以,南方cass开发了由等高线计算土方量的功能,专为这类用户设计。

    等高线法土方计算

    用此功能可计算任两条等高线之间的土方量,但所选等高线必须闭合。由于两条等高线所围面积可求,两条等高线之间的高差已知,可求出这两条等高线之间的土方量。
    点取“工程应用”下的“等高线法土方计算”。
    屏幕提示:选择参与计算的封闭等高线 可逐个点取参与计算的等高线,也可按住鼠标左键拖框选取。但是只有封闭的等高线才有效。
    回车后屏幕提示:输入最高点高程:<直接回车不考虑最高点>回车后:屏幕弹出如图1总方量消息框;南方cass等高线法土方计算教程
    图1 等高线法土方计算总方量消息框

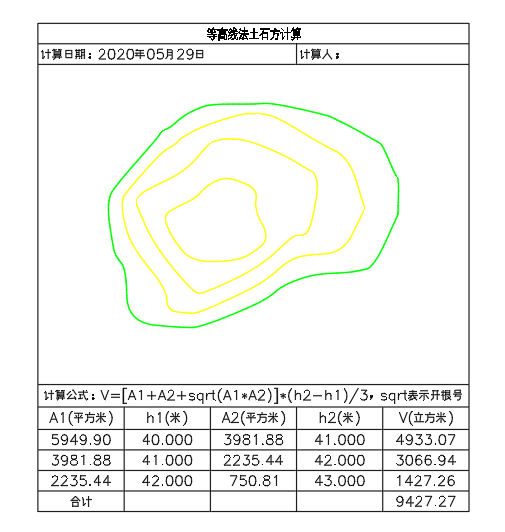

    回车后屏幕提示:请指定表格左上角位置:<直接回车不绘制表格> 在图上空白区域点击鼠标右键,系统将在该点绘出计算成果表格,如图2所示:南方cass等高线法土方计算教程
    图2 等高线法土方计算

    可以从表格中看到每条等高线围成的面积和两条相邻等高线之间的土方量,另外,还有计算公式等。
