【教程】CASS 3D 三维采集软件的使用方法



    【教程】CASS 3D 三维采集软件的使用方法

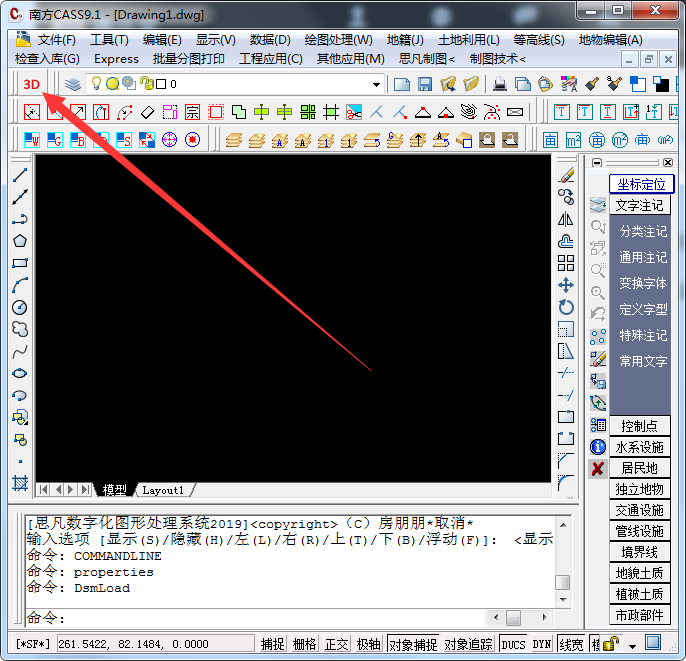

    cass9.1界面3D图标

    【教程】CASS 3D 三维采集软件的使用方法

    【教程】CASS 3D 三维采集软件的使用方法

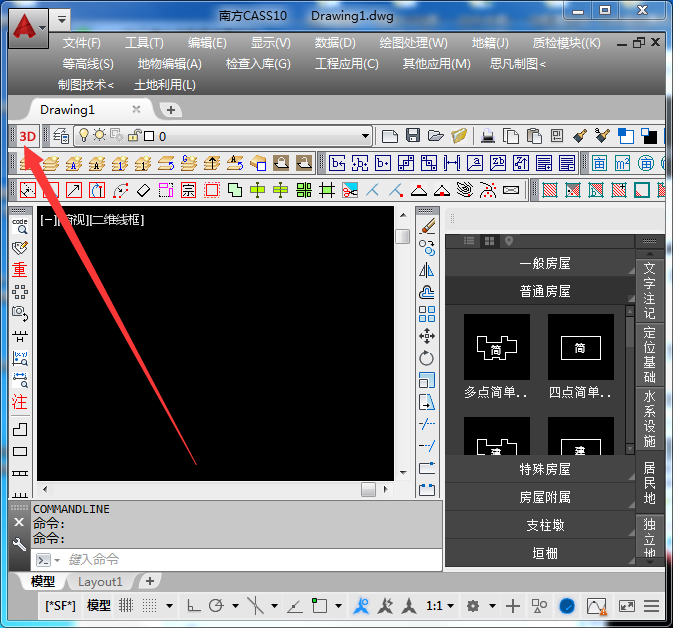

    cass10.1界面3D图标

    【教程】CASS 3D 三维采集软件的使用方法

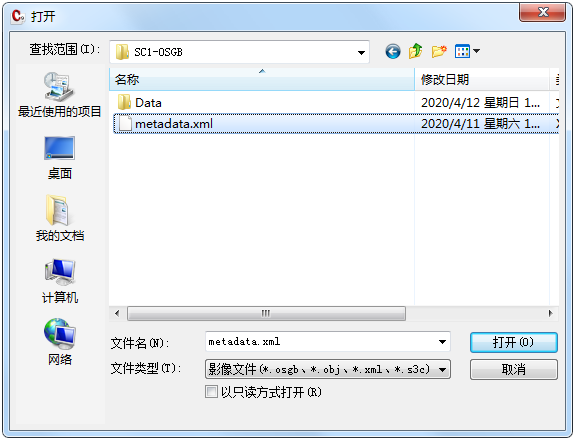

    点击3D图标加载影像数据(支持格式  .osgb 、.obj 、.xml 、.s3c),这里以 .xml 数据格式为例
    【教程】CASS 3D 三维采集软件的使用方法



    【教程】CASS 3D 三维采集软件的使用方法

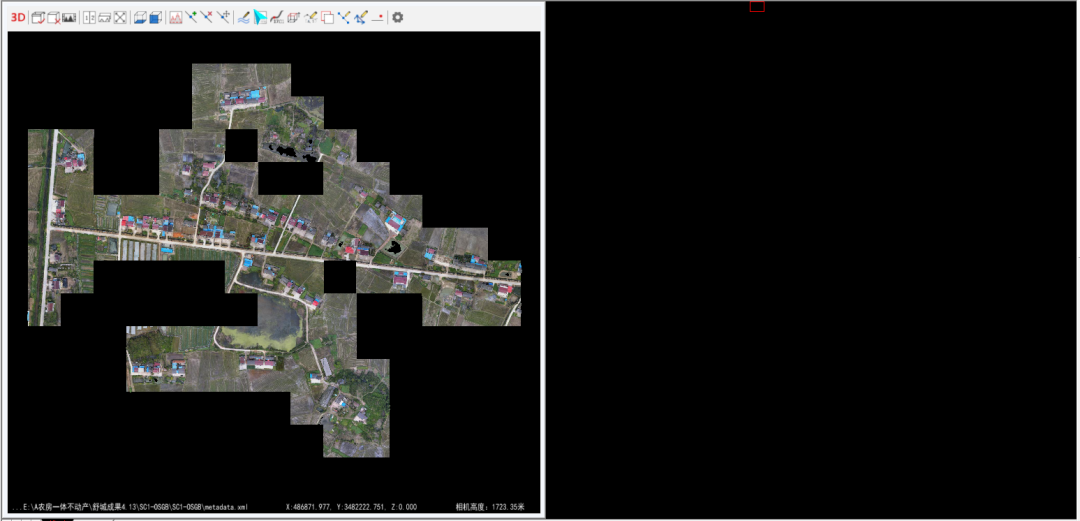

    加载之后是这个样子,这时候我们就成功将3维立体影像成功加载。

    【教程】CASS 3D 三维采集软件的使用方法



    【教程】CASS 3D 三维采集软件的使用方法

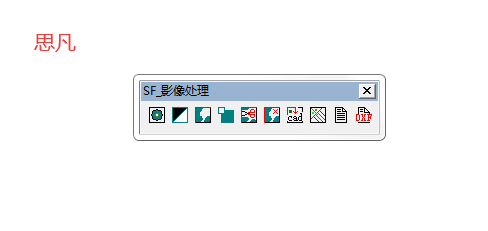

    如果同时需要加载DOM正射影像,可同时使用cass10的加载大影像功能,因为cass加载大影像功能比较慢,这里我们使用思凡工具条的影像处理加载正射影像数据
    【教程】CASS 3D 三维采集软件的使用方法



    【教程】CASS 3D 三维采集软件的使用方法

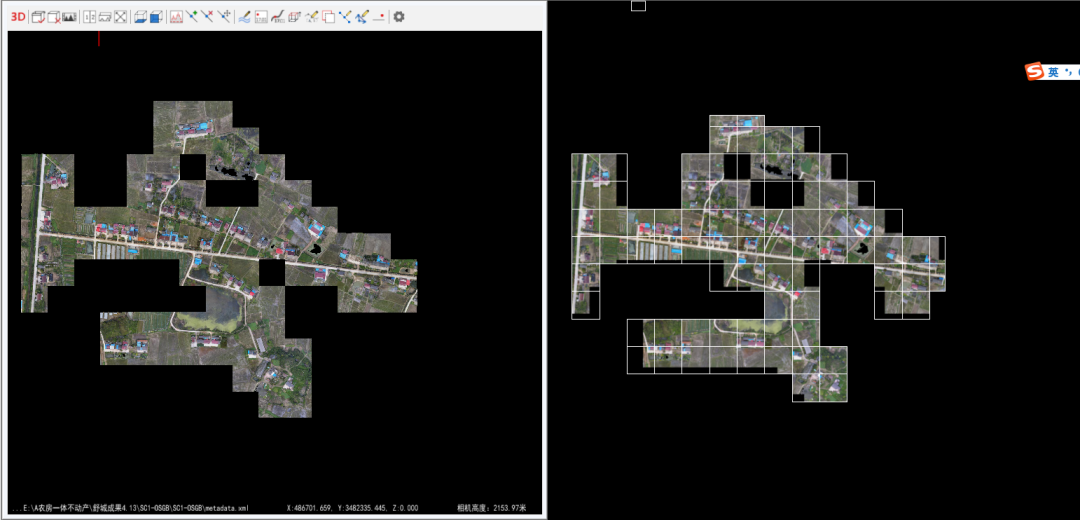

    正射影像加载之后是这个样子。左侧三维右侧正射。
    【教程】CASS 3D 三维采集软件的使用方法



    【教程】CASS 3D 三维采集软件的使用方法



    下面开始讲操作。



    CASS 平台下二、三维窗口为联动操作,当鼠标指针位于三维窗口时:
      缩放窗口—— 滑动鼠标滚轮
      平移窗口—— 按住鼠标滚轮并拖动鼠标
      旋转视角—— 按住鼠标左键并拖动鼠标
      全图—— 双击滚轮
    注:①三维窗口内只可点选要素,框选操作只可由二维窗口完成。
           ②ESC 键/鼠标右键取消三维窗口选择状态。



    要熟练运用鼠标鼠标滚轮和左键拖动。

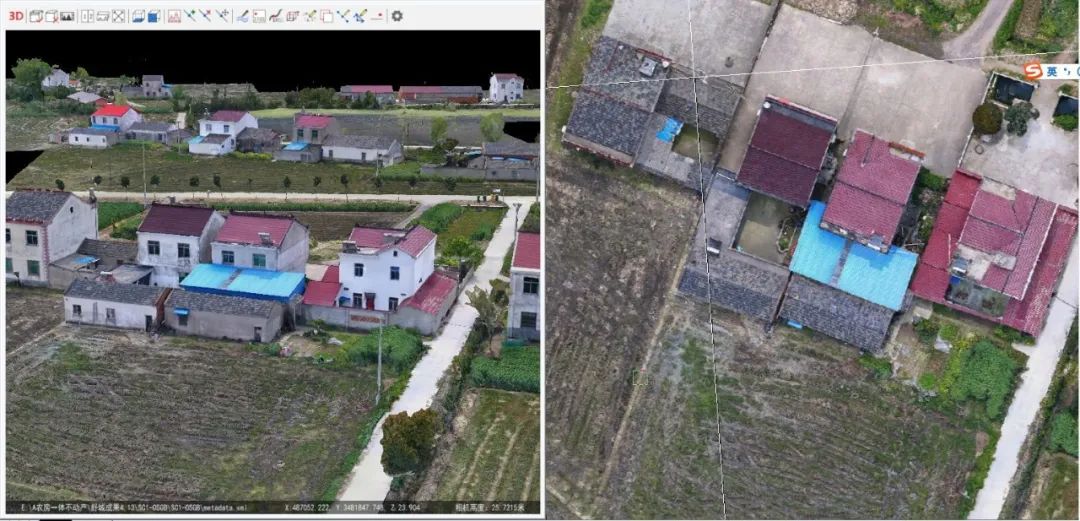

    经过滚轮缩放拖动和左键拖动可以看到左侧三维界面变成三维立体模型,右侧二维界面也随之移动缩放但始终保持正射或说俯视。



    【教程】CASS 3D 三维采集软件的使用方法



    【教程】CASS 3D 三维采集软件的使用方法



    采集绘图



    二维模式与 CASS 平台绘制一致。(包括命令和快捷键)
    三维模式下,绘制地物时可使用的快捷键有部分差异,这里主要介绍直角绘图 W、重定向 S、捕点 D 三个快捷键。
    在使用三维模式绘图之前,仍然采用二维模式命令如绘制房屋  FF 选择一种类型房屋在三维界面点击墙体一点,然后输入W直角绘图,注意第一面墙需要采集两点确定方向。
    W 键直角绘图:进入直角绘图方式,采集两点(同一墙面上任意两点)为首边定向,随后依次采集其它边线单点(其它墙面任意一点)至完成图形采集。直角绘图操作可连续进行,再按“W”键可退出直角绘图方式。



     S键重定向:在直角绘图过程中,若相邻墙面并非垂直,可按“S”键进行重定

    向,即每个墙面上需采集两点用作定向,自动与其他房屋边交汇得到交点,从而完成房屋边线采集。重定向操作可连续进行,右击鼠标可退出重定向,继续直角绘图。



     D键捕点:按“D”键,可自动采集光标所在位置处点位。



    【教程】CASS 3D 三维采集软件的使用方法

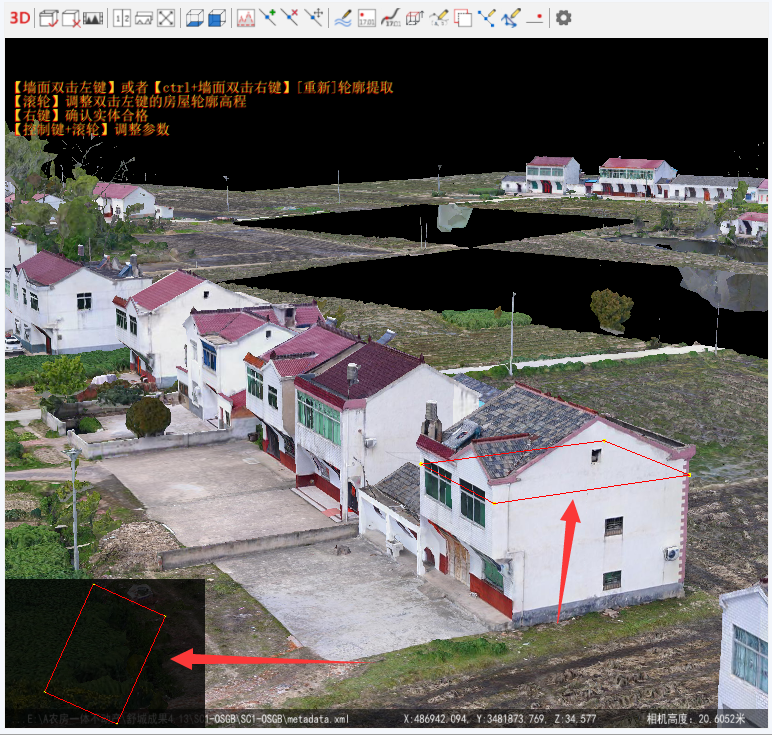

    智能采集



    智能采集可自动提取模型矢量边界,是快捷、高效的建筑采集方式。
    操作方法:
    1) 左键 双击单个房屋墙面启用智能绘房;
    2) 调整采集切面至最佳位置;
    3) 右键提交采集数据。
    智能绘房以 双击处的水平切面提取矢量边界,启用工具后,模型上和界面左
    下可预览 DLG 采集效果,如果提取效果不理想,可 滑动鼠标滚轮调节采集切面,
    按住 Ctrl  并滑动鼠标滚轮还可调节识别区域。



    【教程】CASS 3D 三维采集软件的使用方法



    【教程】CASS 3D 三维采集软件的使用方法



    到这里,我们cass3D精华的部分就算讲完了,注意在三维绘图界面还有一排工具栏,这里我就不多讲了,安装cass3D的小伙伴将鼠标悬放到图标上就能看出用途,使用非常简单,如果后面还有什么不理解的我们还可以一起讨论。
