工程之星塔基断面放样入门学习



































    塔基断面放样是在电力施工当中,对高压输电线路的电力线铁塔塔基的四个或八个基准点进行施工放样。



    塔基断面放样操作指南





    1、先打开手簿的工程之星5.0主界面,点击测量-塔基断面放样,如图1所示。

    工程之星塔基断面放样入门学习

    图1

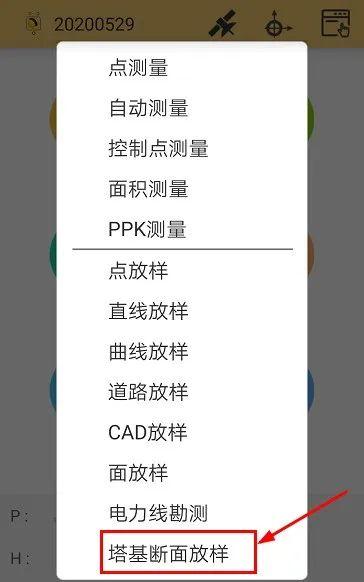

    2、在“电力线勘测”界面打开目标电力线,然后进入“塔基断面放样”,如图2。

    工程之星塔基断面放样入门学习

    图2



    3、点击右下角“铁塔”图标,在屏幕上点取需要放样的桩基点。进入塔基计算页面,输入相关塔基参数,点击计算,得出四个塔基 A/B/C/D 坐标。如图3。

    工程之星塔基断面放样入门学习

    图3

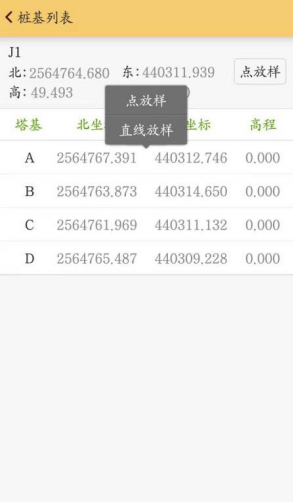

    4、点击确定,返回采集界面后即可看到桩基点的四个塔基已显示出来。如图4。

    工程之星塔基断面放样入门学习

    图4

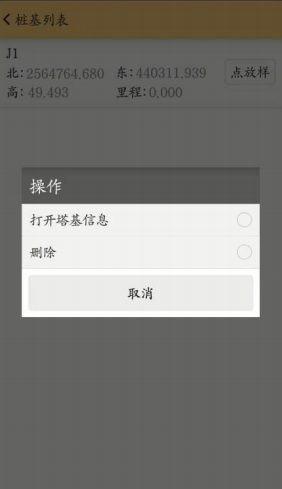

    5、点击“目标”,进入桩基列表,点击目标桩基,在弹出操作窗口,点击“打开塔基信息”。如图5。

    工程之星塔基断面放样入门学习

    图5

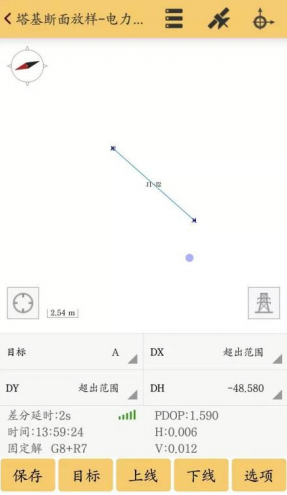

    6、在打开后的塔基信息界面,点击需放样目标点(塔基)进行放样选择。如图6。

    工程之星塔基断面放样入门学习

    图6

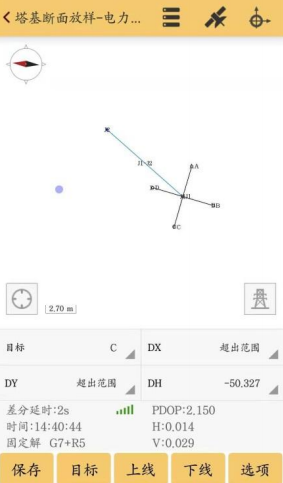

    7、返回测量界面逐一对四个塔基进行放样,点击上线/下线可对放样目标进行切换。如图7。

    工程之星塔基断面放样入门学习

    图7

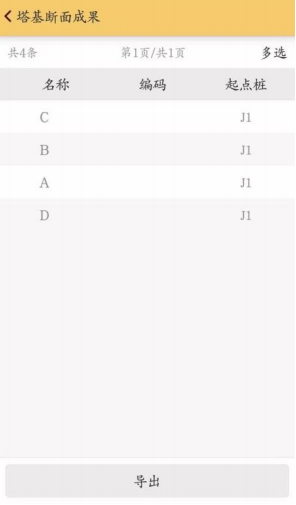

    8、放样完成后,点击采集界面顶部“三条横杠”图标,进入塔基断面成果界面。如图8。

    工程之星塔基断面放样入门学习

    图8

    9、点击导出,完成塔基断面成果导出。如图9。

    工程之星塔基断面放样入门学习
