工程之星道路设计『元素法』操作详解

    我们知道科力达工程之星平曲线设计主要有两种方法：交点法和元素法。元素法的曲线要素有：点、直线、缓曲、圆曲，每一段曲线都是由这些元素按照一定的序列进行组合的。那么，下面详细介绍工程之星5.0『元素法』的操作。
    通常情况下先输入起点坐标，然后依次输入每个交点下的直线、第一缓曲、圆曲、第二缓曲，如果某个要素长度为“0”，直接跳过，输入下一要素。

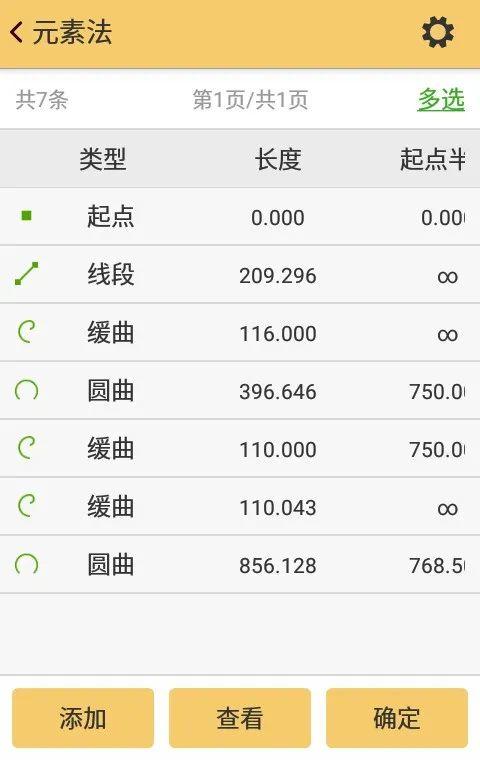

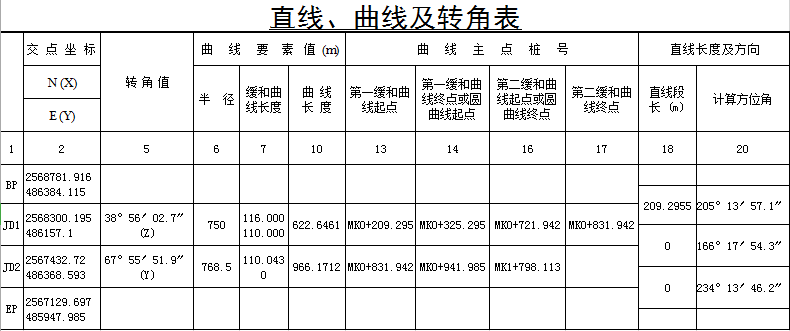

    我们以图1的数据为例，介绍元素法的操作步骤：

    工程之星道路设计『元素法』操作详解
    图1

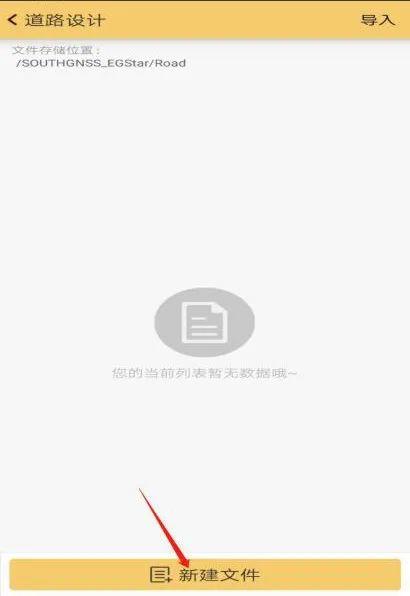

    1、打开工程之星，进入主菜单界面，点击“输入”图标，点击“道路设计”，进入道路设计界面。点击“新建文件”。
    工程之星道路设计『元素法』操作详解

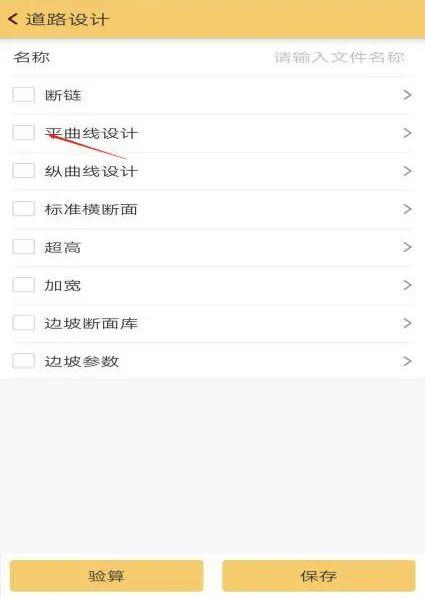

    2、输入要设计的道路名称，比如“318国道”，选择“平曲线设计”。
    工程之星道路设计『元素法』操作详解

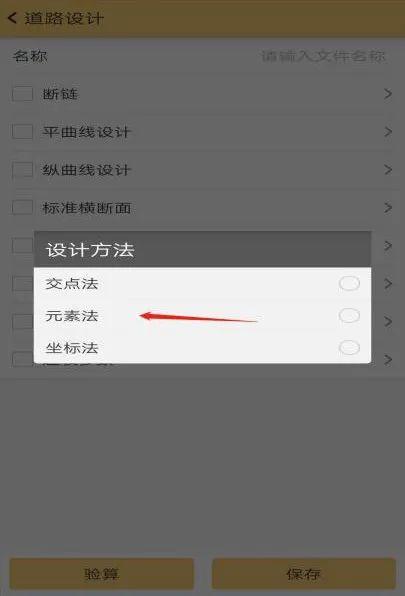

    3、选择“元素法”。
    工程之星道路设计『元素法』操作详解

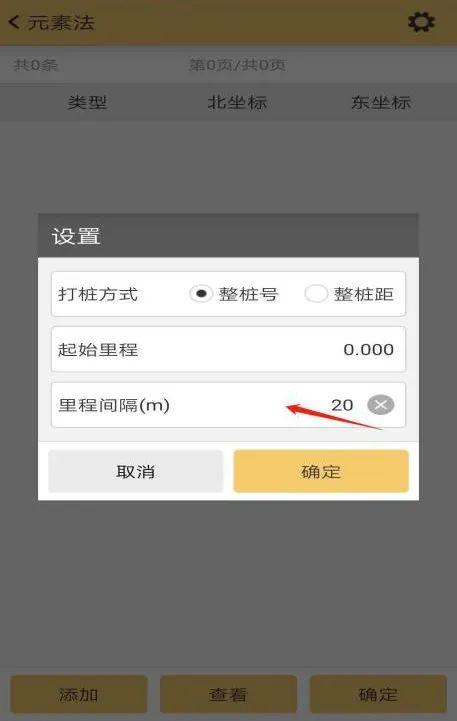

    4、点击右上角齿轮图标，设置道路的基本参数，如起始里程，里程间隔，点击“确定”。
    工程之星道路设计『元素法』操作详解
    5、点击“添加”，选择“手动输入”，开始道路元素的设计。

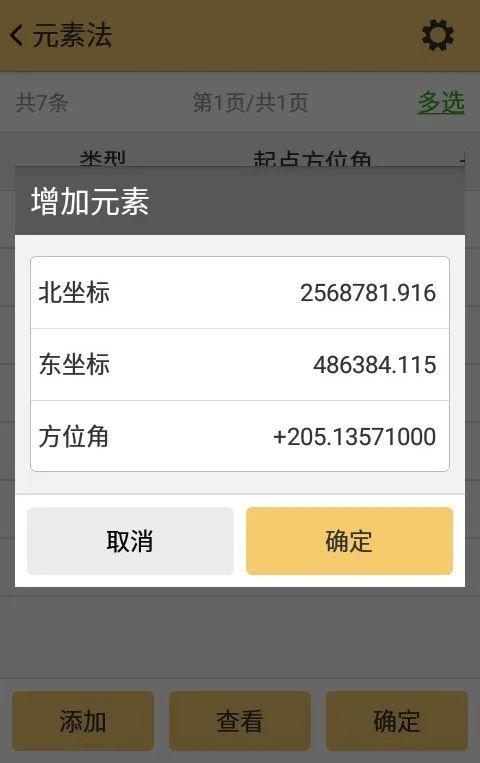

    ①输入起点坐标（2568781.916，486384.115）、方位角为205.13571。
    工程之星道路设计『元素法』操作详解

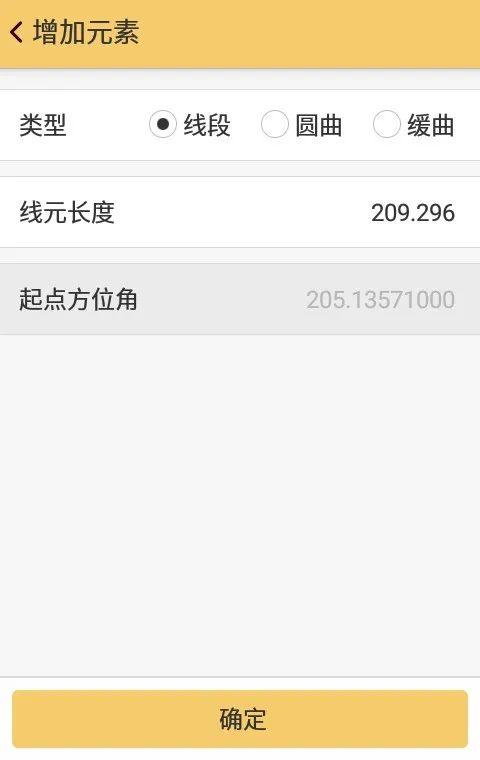

    ②点击“添加”，勾选“线段”，输入“线元长度”，点击“确定”。
    工程之星道路设计『元素法』操作详解

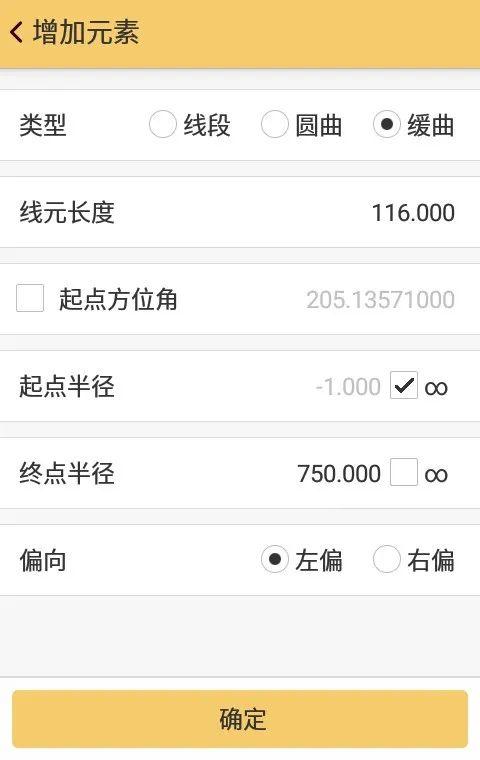

    ③点击“添加”，勾选“缓曲”，输入JD1第一缓和曲线长度，起点半径选择‘无穷大’，输入终点半径，然后根据要素表转角数值，选择正确的偏向，负值或“Z”选左偏，正值或“Y”选右偏，点击“确定”。
    工程之星道路设计『元素法』操作详解

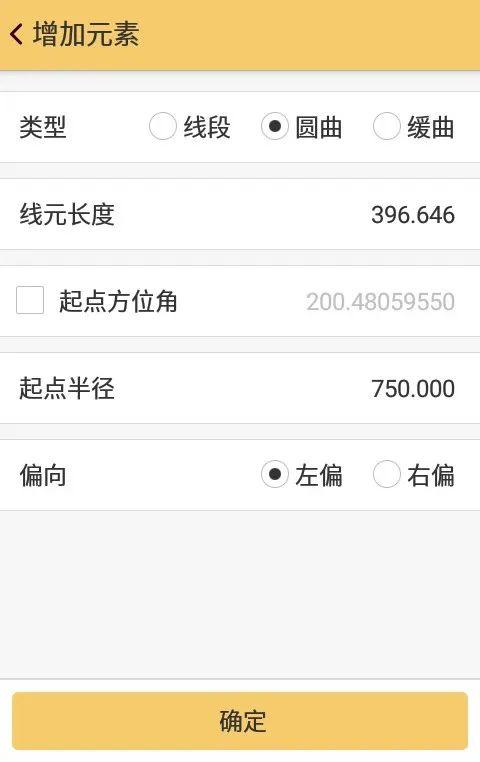

    ④点击“添加”，勾选“圆曲”，输入JD1圆曲线长度、起点半径，根据要素表转角数值，选择正确的偏向，负值或“Z”选左偏，正值或“Y”选右偏，点击“确定”。
    工程之星道路设计『元素法』操作详解

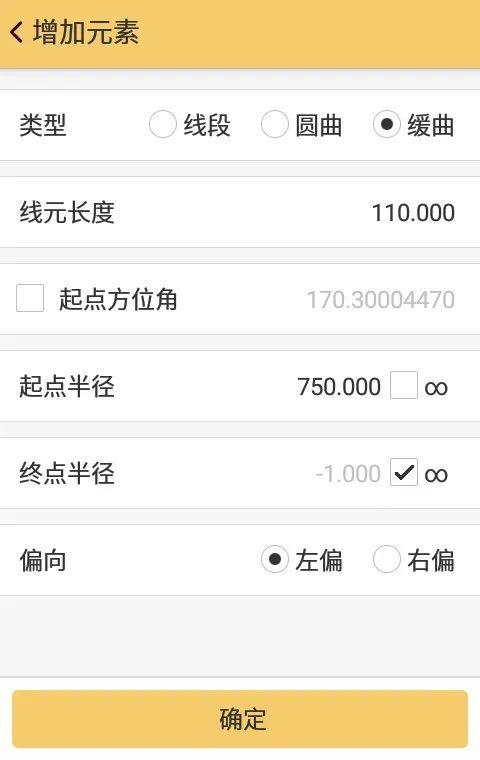

    ⑤点击“添加”，勾选“缓曲”，输入JD1第二缓和曲线长度，输入起点半径，终点半径选择‘无穷大’，然后根据要素表转角数值，选择正确的偏向，负值或“Z”选左偏，正值或“Y”选右偏，点击“确定”。
    工程之星道路设计『元素法』操作详解
    ⑥重复步骤②--⑤，依次输入每个交点的要素。

    最后，照顺序输完后，点击“查看”。
    工程之星道路设计『元素法』操作详解

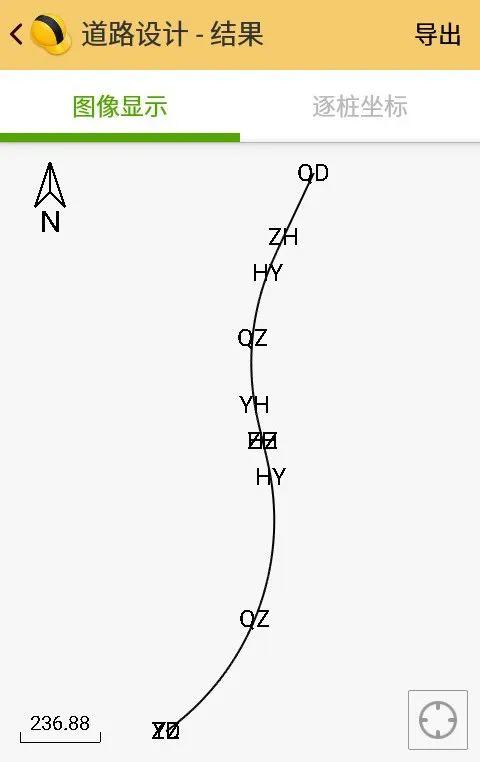

    ⑦可以看到道路中线的图像显示，通过图形的走向初步判断道路设计是否正确。
    工程之星道路设计『元素法』操作详解

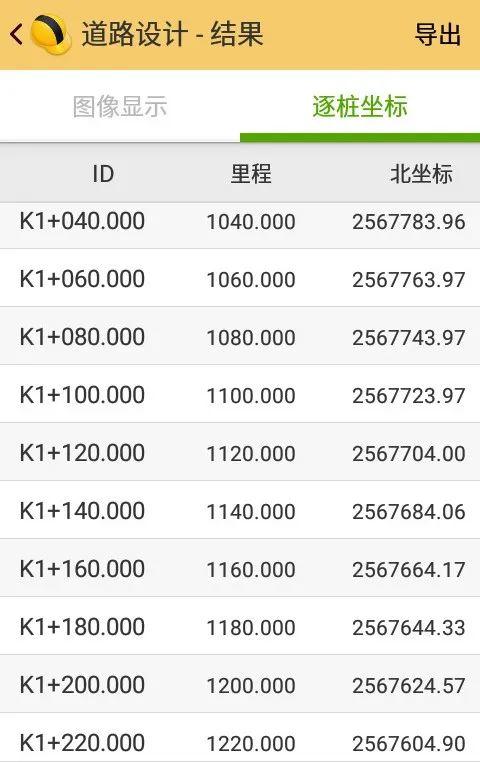

    ⑧点开“逐桩坐标”，检查中桩坐标是否与图纸一致。检查无误后，道路设计完成，可以进行后续操作。
    工程之星道路设计『元素法』操作详解
