【操作攻略】工程之星5.0电力线勘

    针对电力行业,科力达工程之星5.0不断创新优化,应用集成,多测合一,在常用测量功能基础上新增了电力线勘测功能,满足电力行业测量需求。



    【操作攻略】工程之星5.0电力线勘



    下面,给大家介绍一下电力线勘测功能及操作指南。

    【操作攻略】工程之星5.0电力线勘

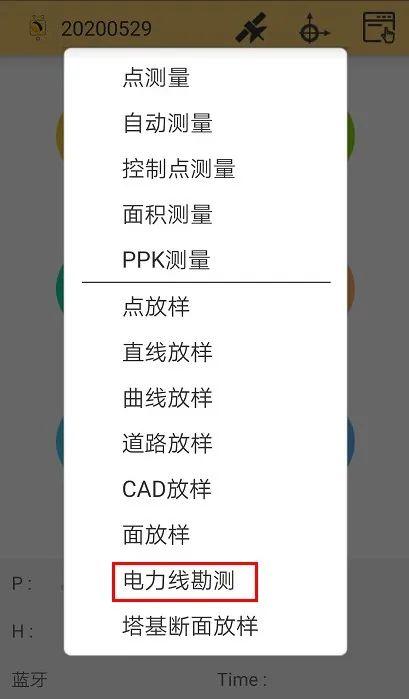

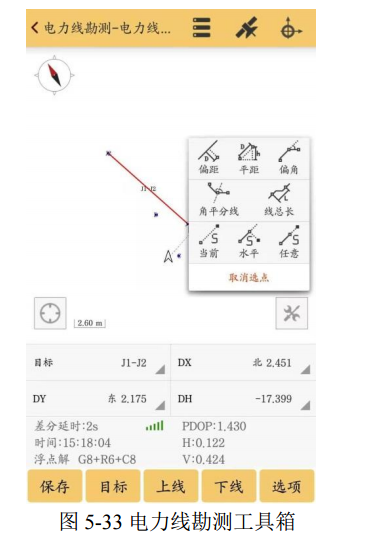

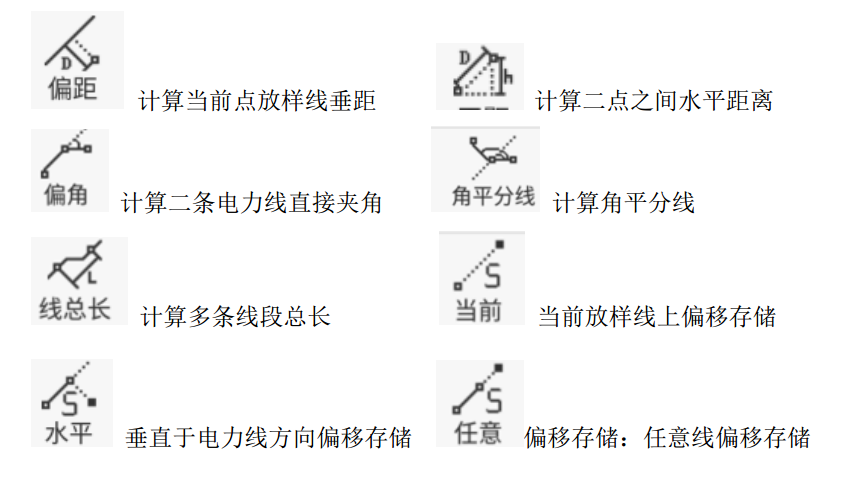

    工具介绍,如图5-33所示:

    【操作攻略】工程之星5.0电力线勘



    【操作攻略】工程之星5.0电力线勘

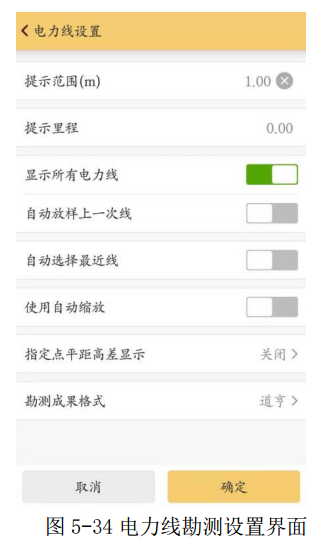

    电力线勘测设置主界面,如图5-34所

    【操作攻略】工程之星5.0电力线勘





    【操作攻略】工程之星5.0电力线勘
    【操作攻略】工程之星5.0电力线勘
    电力线勘测采集的操作



    1、新建电力线文件

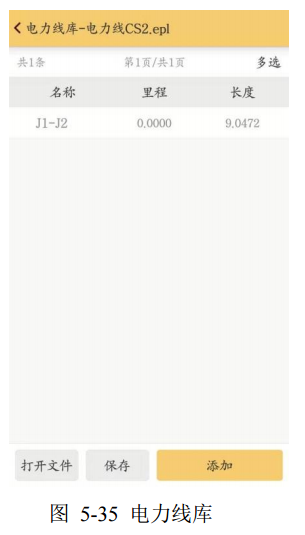

    电力线文件类似于测量点库、放样点库,里面有专门存储电力线,后缀为.epl,如图5-35所

    【操作攻略】工程之星5.0电力线勘

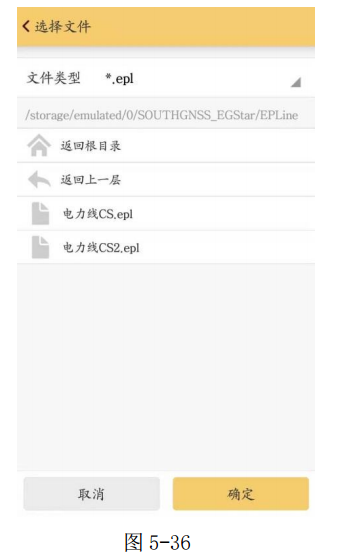

    在电力线库界面,可点击“打开文件”,导入已经设计好的电力线文件,如图 5-36所示。

    【操作攻略】工程之星5.0电力线勘

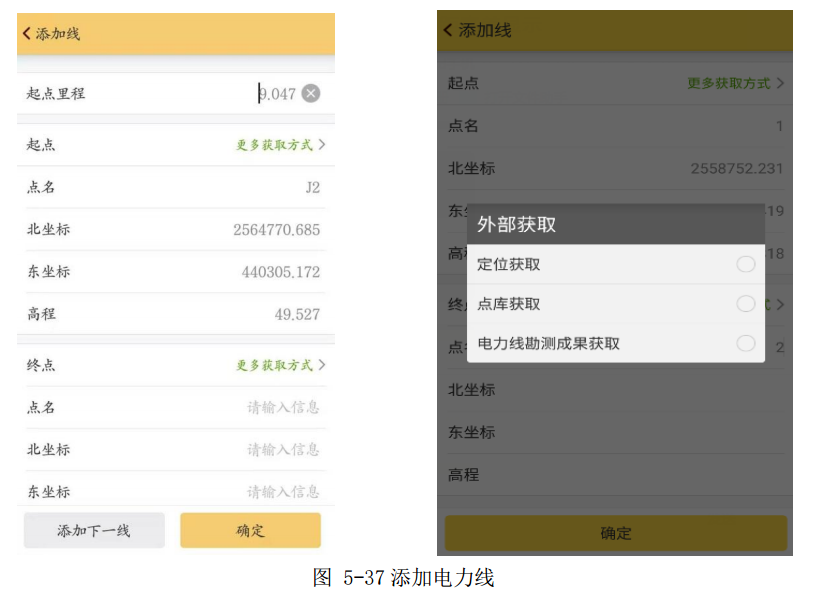

    图5-37为添加电力线界面,输入起点里程,起点坐标和终点坐标均有三种输入方式,即定位获取、点库获取、电力线勘测成果获取。

    【操作攻略】工程之星5.0电力线勘

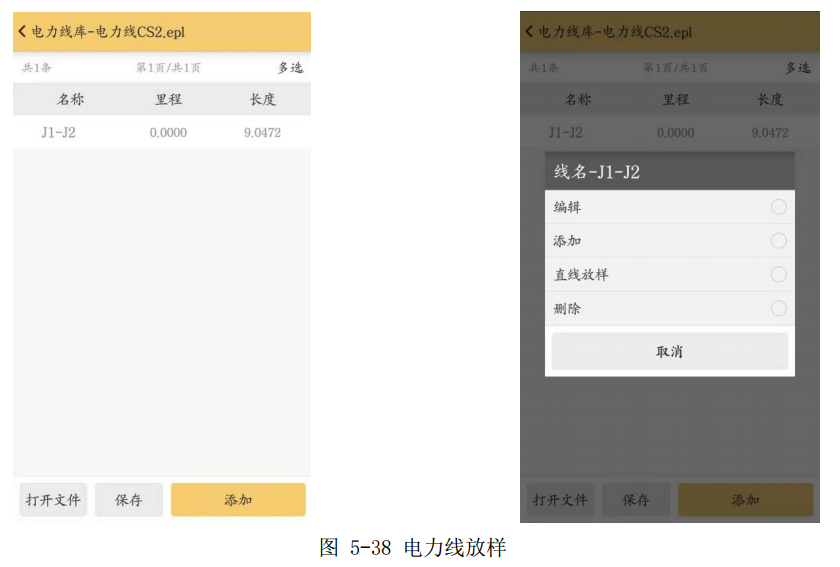

    电力线添加好后,点中对应线弹出右图界面,在该界面下可对线进行放样,编辑和删除,包括继续添加电力线,如图 5-38。

    【操作攻略】工程之星5.0电力线勘



    2、电力数据采集

    存储测量数据,存储对话框如下:

    【操作攻略】工程之星5.0电力线勘



    图5-39电力线存储界面

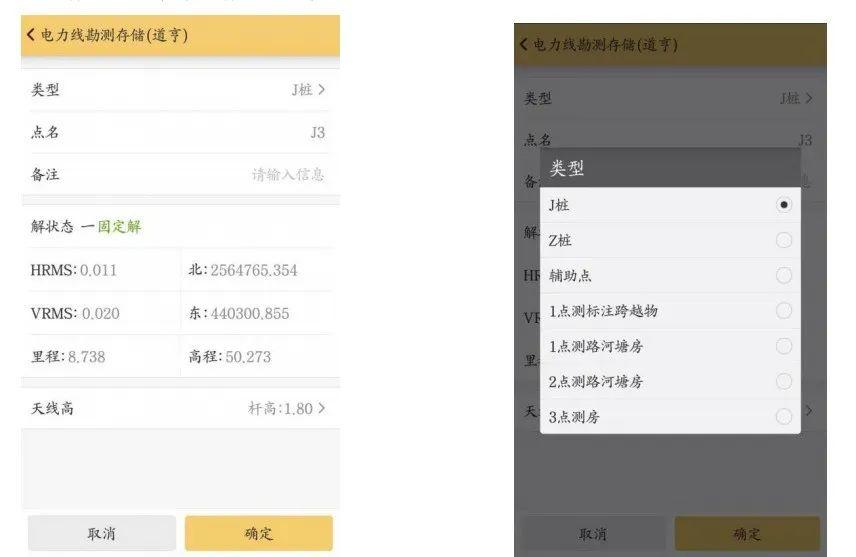

    如图5-39所示,作业过程中,存储时,根据当前点的类型,选择存储时的点类型,存储点。



    类型包括:J桩(转角点)、Z桩(直线桩)、辅助点、1点测标注跨越物、1点测路河塘房、2点测路河塘房、3点测房等七种。



    点类型汇总



    【J桩】:即转角桩;

    【Z桩】:即直线桩;

    【辅助点】:测量跨越物、路沟等的辅助点;

    【1点测标注跨越物】:包括电力线、通讯线、光缆、公路、铁路等等;

    【1点测路河塘房等】:测量公路、铁路、河流、塘、房屋使用;

    【2点测路河塘房等】:测量路河塘房等,有两种测量方式,一种方法是直接存储路河塘房,1点测路河塘房等就是直接存储的方式;另一种就是2点测,下面将详细介绍;

    【3点测房】测量房屋时,使用此方法3点测量房屋,下面将详细介绍。





    这七种点类型详细了解一下:



    01
    J桩采

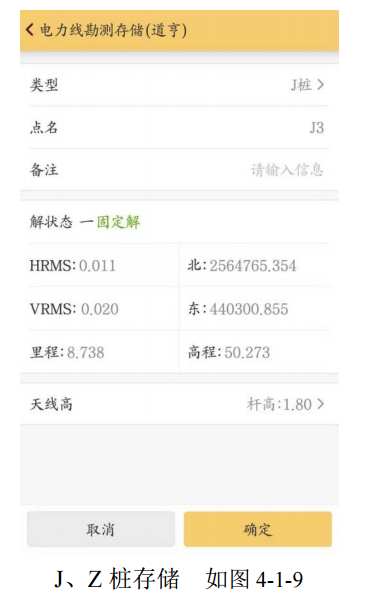

    J桩即转角桩,Z 桩即直线桩。如图4-1-9所示:

    【操作攻略】工程之星5.0电力线勘



    02
    辅助点采

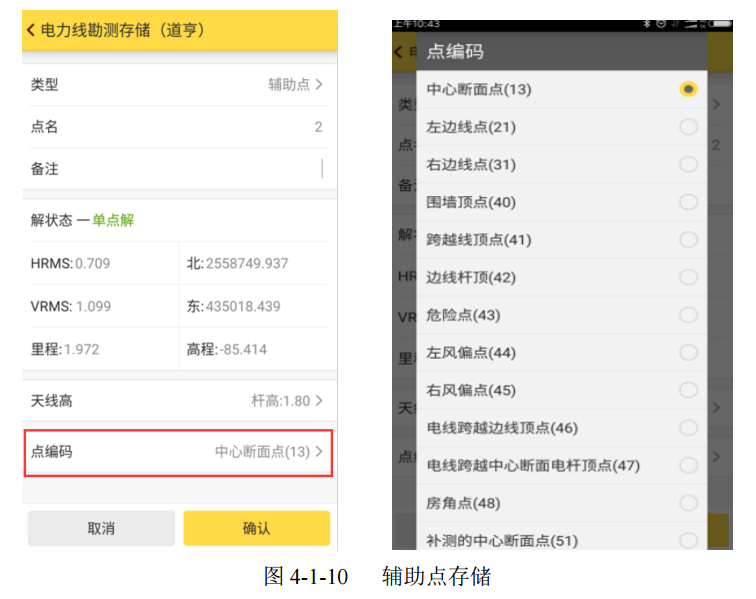

    辅助点,在外业测量时,线路周围的标志地形点,就是道亨中所说的辅助点,图4-1-10所示:

    【操作攻略】工程之星5.0电力线勘



    03
    1点标注跨越物

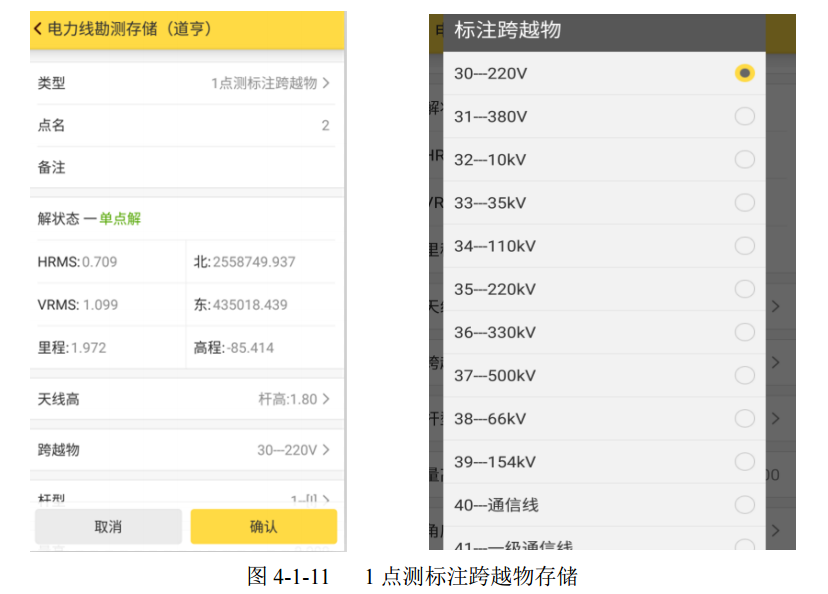

    在勘测作业过程中,线路上遇到电力线、通讯线、光缆等,需要存储电力线的类型、跨越角等信息,以便在道亨CAD 中的平面图和断面图中显示,如图4-1-11所示

    【操作攻略】工程之星5.0电力线勘



    『举例说明』

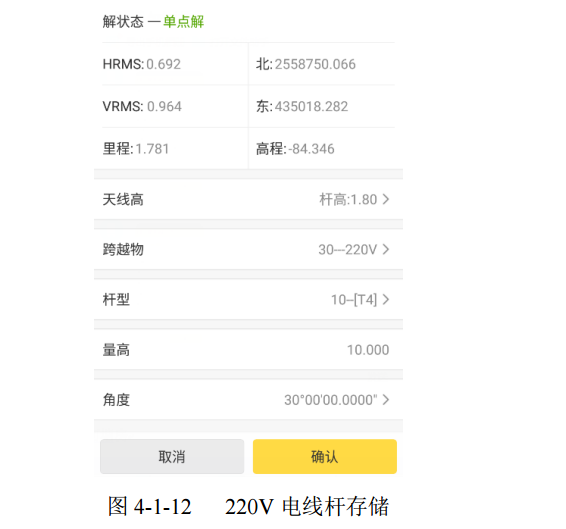

    前进线路上遇到220V电线,角度:前进方向右侧锐角30度,量高10m,如图所示方法存储。如图角度后的按钮,可以进入角度测量界面,测量跨越角,如图4-1-12所示

    【操作攻略】工程之星5.0电力线勘



    04
    1点测路河塘房



    前进线路上遇到公路、铁路、河流、塘、房屋等实物时,可以采用1点测路河塘房等的方式存储。



    『举例说明』

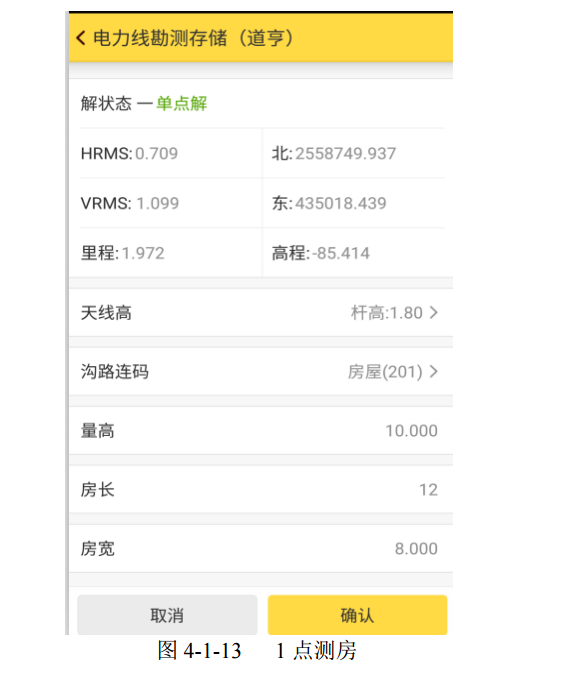

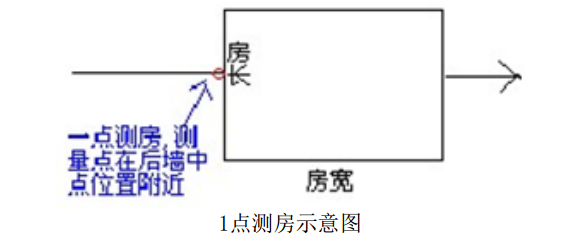

    前进方向上,遇到一房屋,量高(房高)10,长12,宽8米。如图所示,在实物一端选点后,存储,在存储对话框中输入宽度,如图4-1-13所示

    【操作攻略】工程之星5.0电力线勘



    【操作攻略】工程之星5.0电力线勘

    】:当后断面点不好测量时,可以在前断面点测量,此时宽度输入负值。





    05
    2点测路河塘房

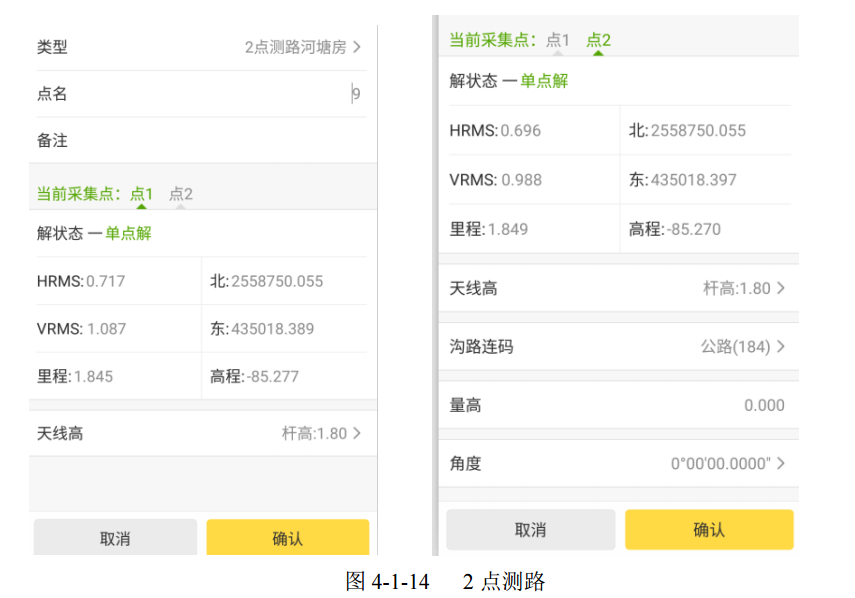

    这是存储跨越物的第二种方式,即可以较精确的测量实物宽度。如图所示,在实物一端存储,选择2点测路河塘房等,首先提示为点1,存储后。再到实物另一端存储,软件自动提示为点2。然后选择实物类型(沟路连码),输入量高、角度等后存储。



    【注】:实物两端测量顺序任意,利用转换之星会按线路方向自动判断实物的前后中断面点,需要注意的是,必须先存储1点,再存储2点(这个软件也自动处理,不用自己选择)。



    2点测房,需要在后墙角点和前墙角点分别测量,测量顺序任意,即是在存储对话框中选择2点测路河塘房等,然后在沟路连码中选择房屋,注2点测房需要输入房长和房高。



    (注):房长可以输入正负值,房长的正负值表示:以线路前进方向为参考,房子在左侧还是右侧,规则是:左正右负,即向左输入正值的房长,向右则输入负值的房长。

    【操作攻略】工程之星5.0电力线勘

    【操作攻略】工程之星5.0电力线勘



    06
    3点测房

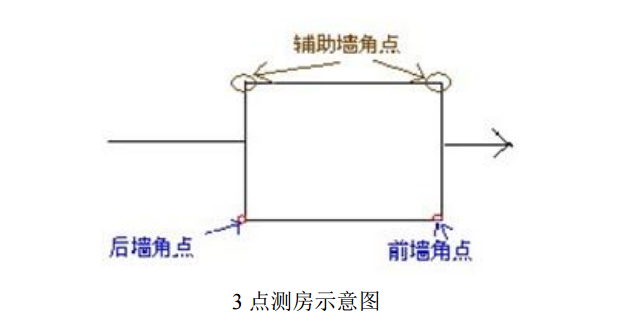

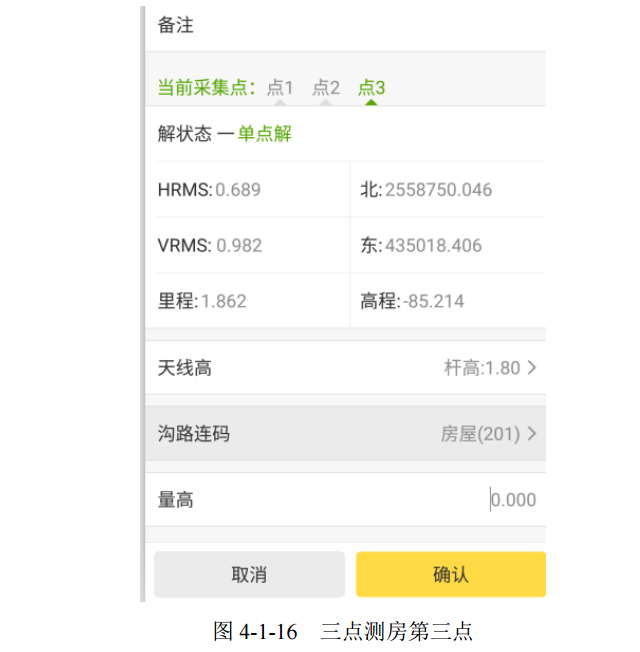

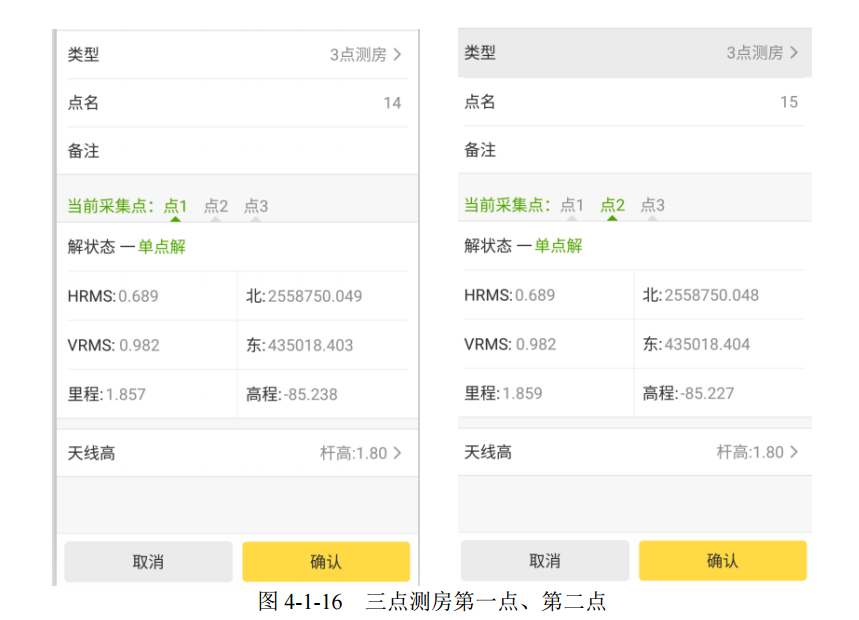

    3点测房,需要在后墙角点和前墙角点分别测量一个点,测量顺序任意然后在辅助墙角点测量一个点。

    (注:辅助墙角点必须是第3点,即测量顺序是先测量后墙角点和前墙角点,再测量辅助墙角点)即是在存储对话框中选择3点测房,注需要输入房高。

    【操作攻略】工程之星5.0电力线勘

    【操作攻略】工程之星5.0电力线勘



    【操作攻略】工程之星5.0电力线勘
