2分钟学会用工程之星5.0进行CAD放样

    2分钟学会用工程之星5.0进行CAD放样

    工程之星5.0上线以来,其强大领先的CAD功能已收获极佳口碑。

    尤其在整块区域的规划测量作业中,直接以DWG格式的CAD文件进行“地物实时放样”,使得测量过程更加快捷,手簿跟踪更加清晰,带给用户测量体验和作业效率双重提升!

    下面

    2分钟带大家解锁新技能

    如何用工程之星进行CAD放样



    2分钟学会用工程之星5.0进行CAD放样2分钟学会用工程之星5.0进行CAD放样2分钟学会用工程之星5.0进行CAD放样



    01

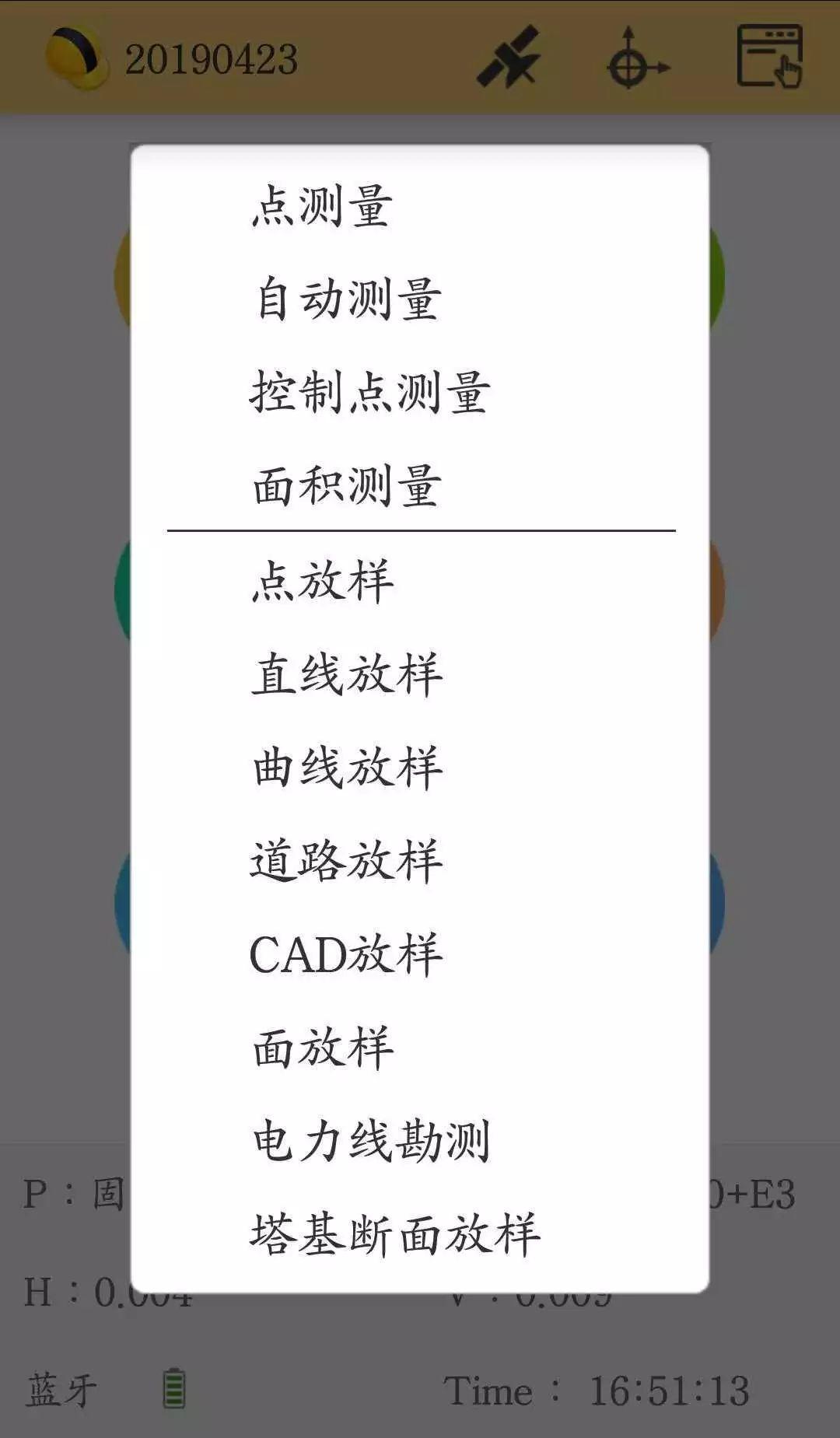

    点击“测量”,进入测量菜单,点击

    “CAD放样”。



    2分钟学会用工程之星5.0进行CAD放样



    2分钟学会用工程之星5.0进行CAD放样



    02

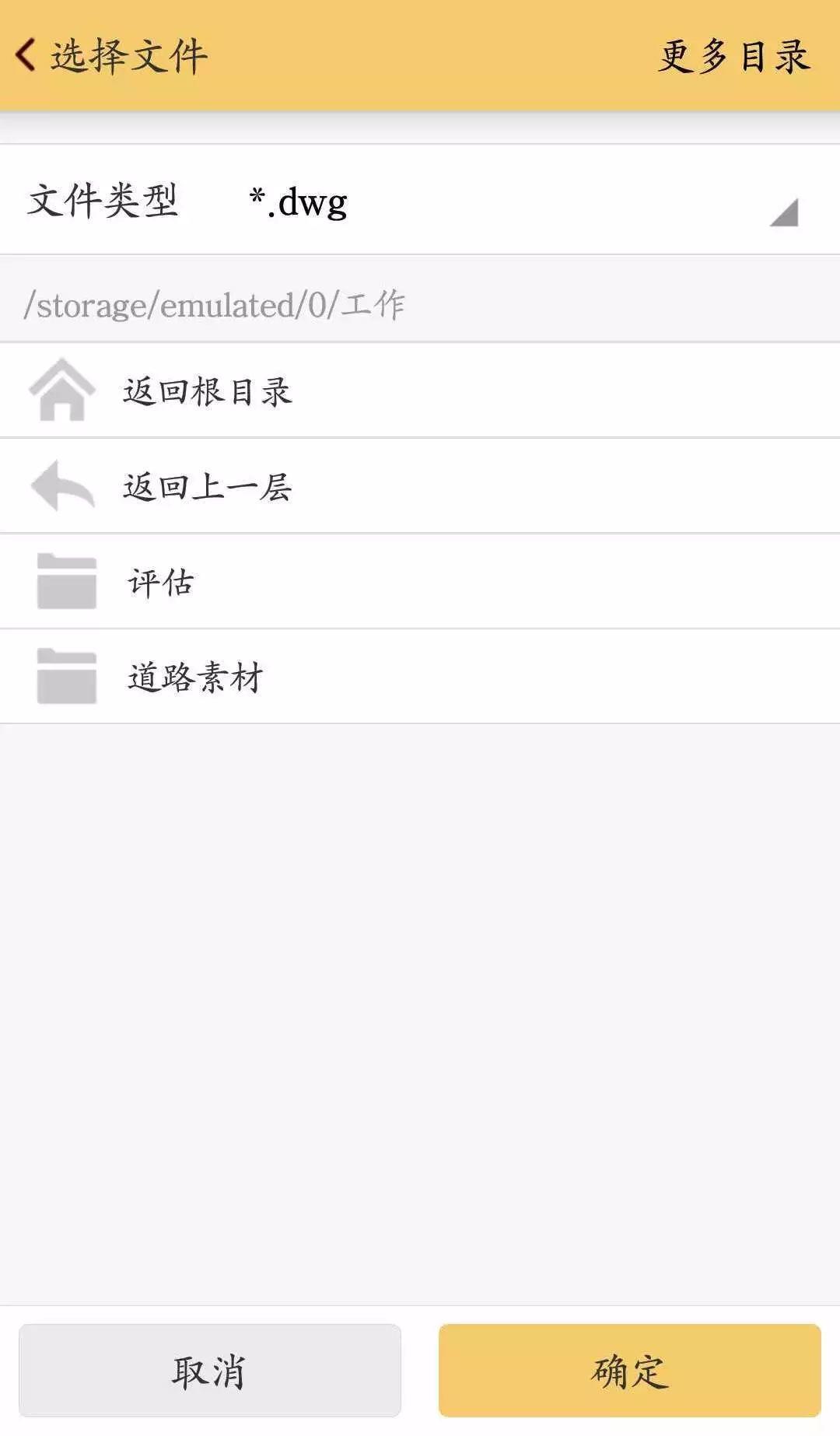

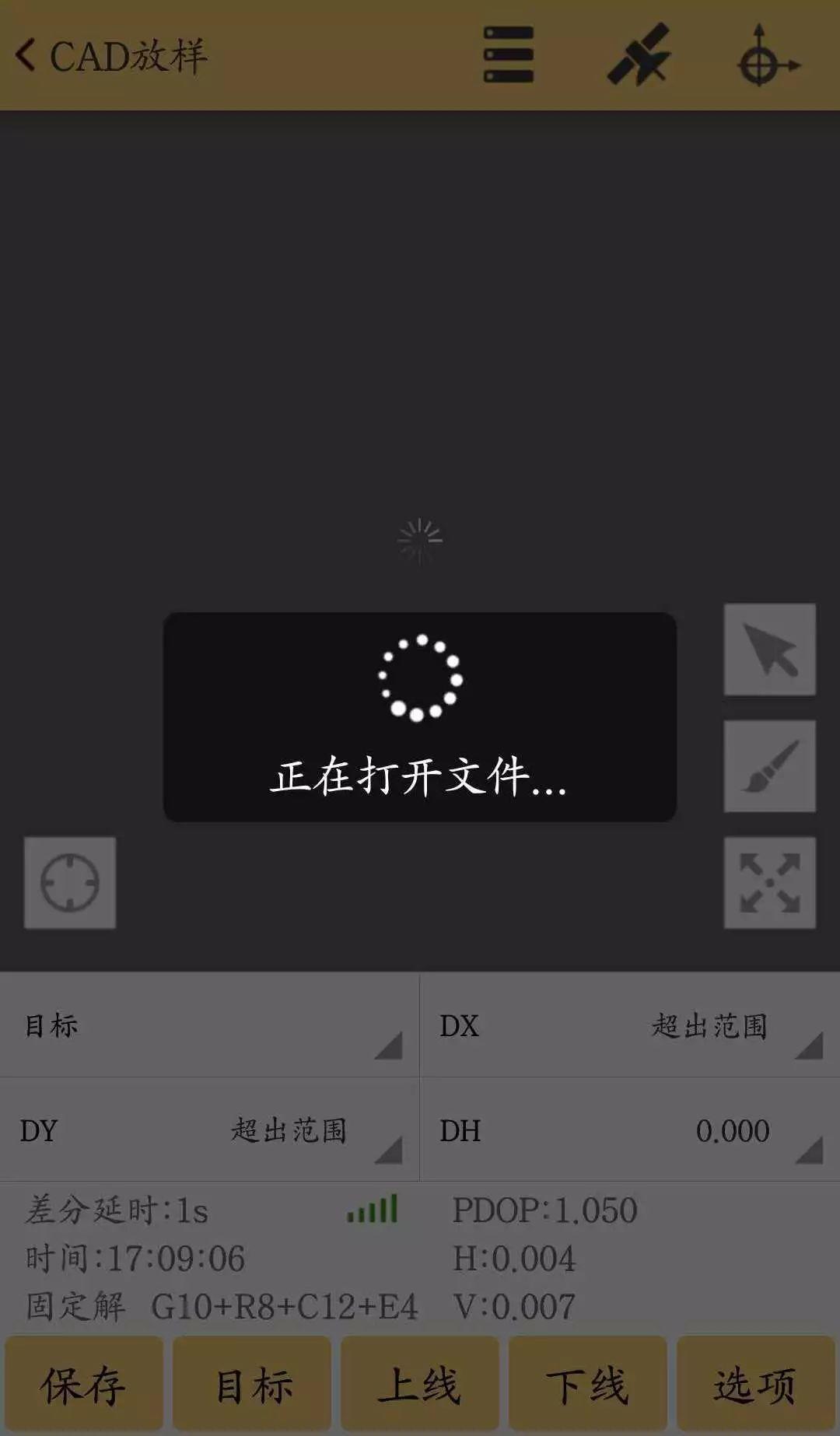

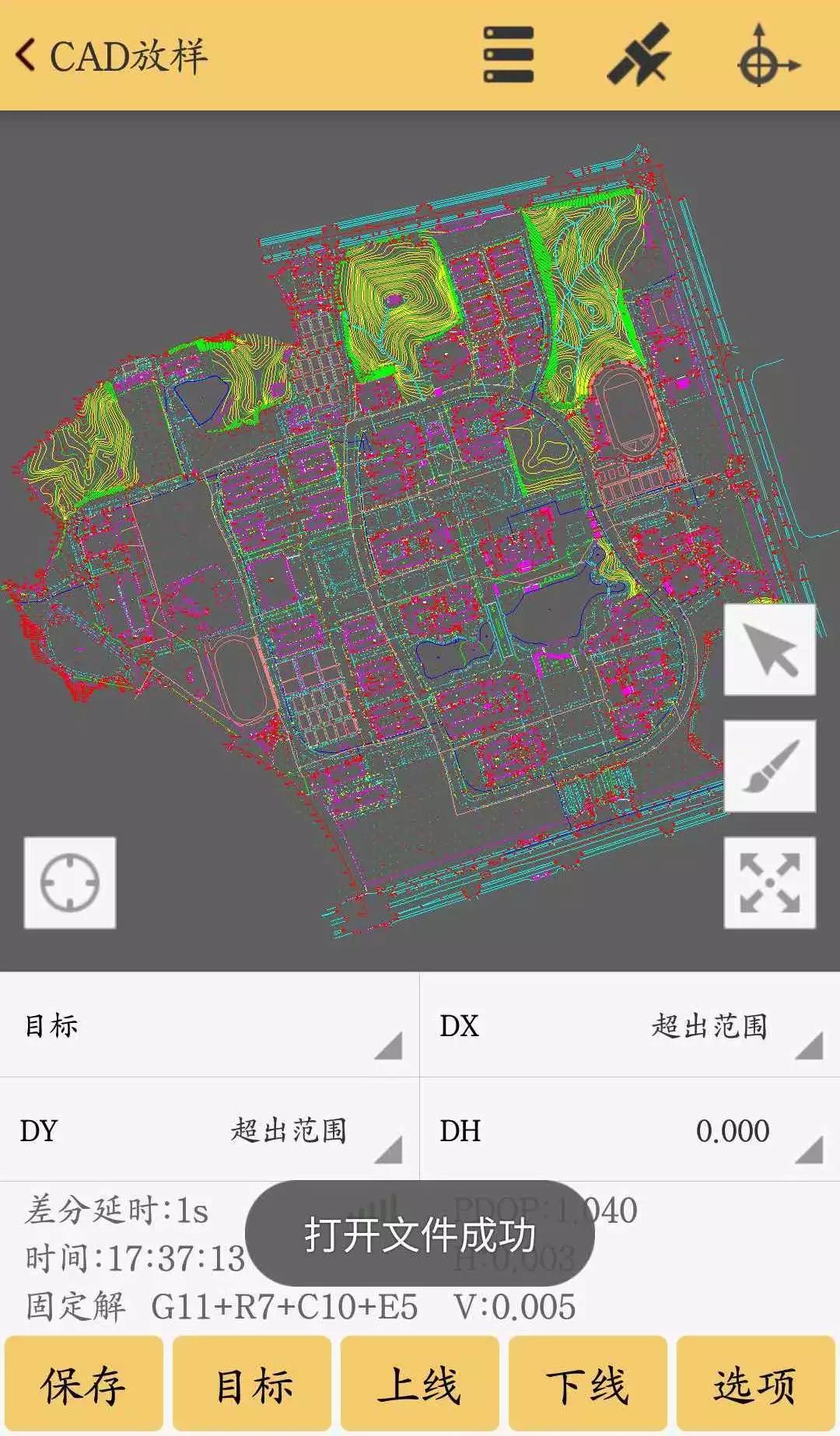

    点击“目标”,在放样点库点击打开,找到预先放在手簿内存当中的地图文件*dxf或*dwg,点击打开。





    2分钟学会用工程之星5.0进行CAD放样



    2分钟学会用工程之星5.0进行CAD放样

    2分钟学会用工程之星5.0进行CAD放样

    2分钟学会用工程之星5.0进行CAD放样



    2分钟学会用工程之星5.0进行CAD放样





    03

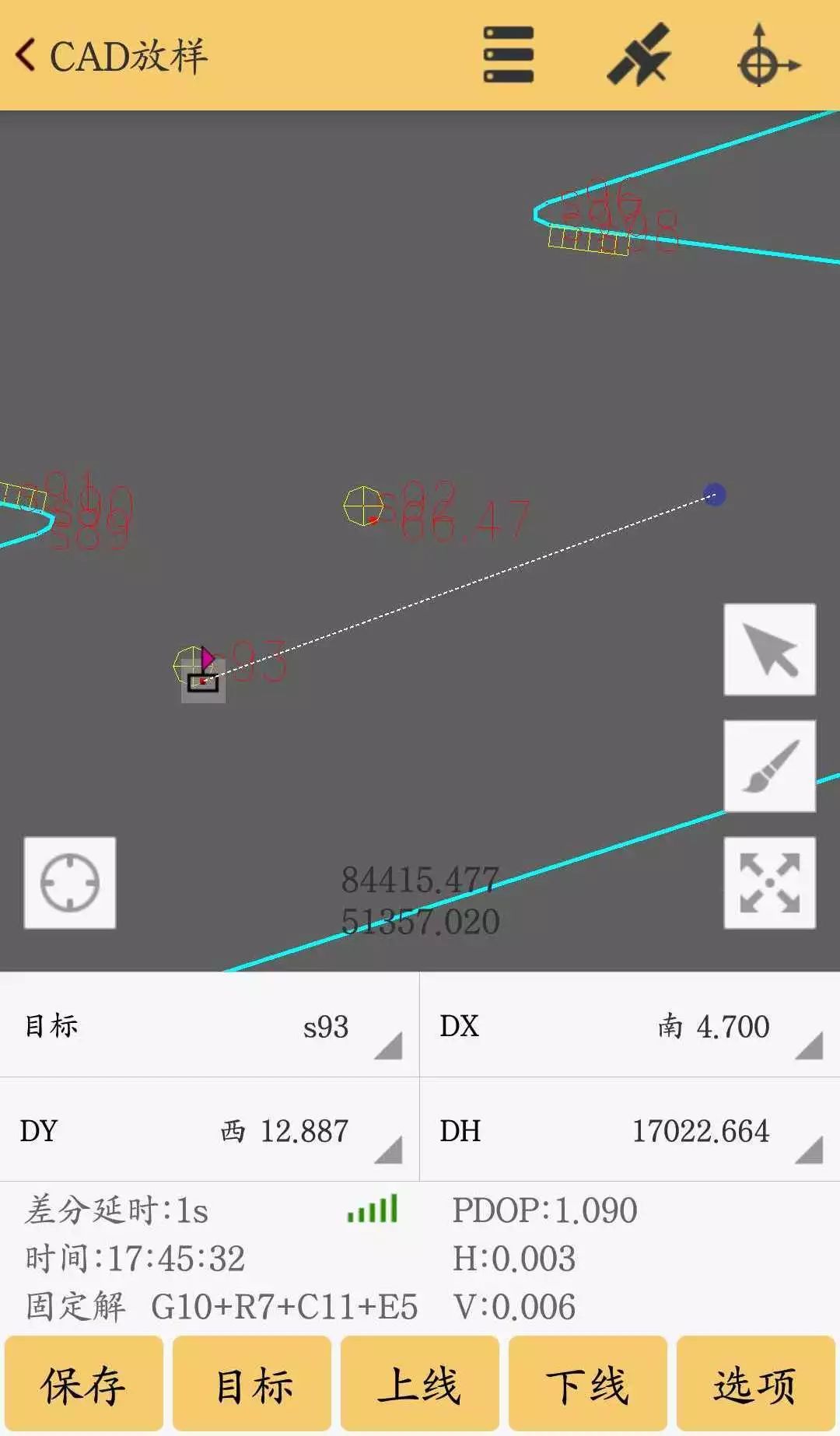

    点击界面右下角单箭头按钮,对底图上需要放样目标进行选择,完成CAD底图的点放样。



    2分钟学会用工程之星5.0进行CAD放样



    04

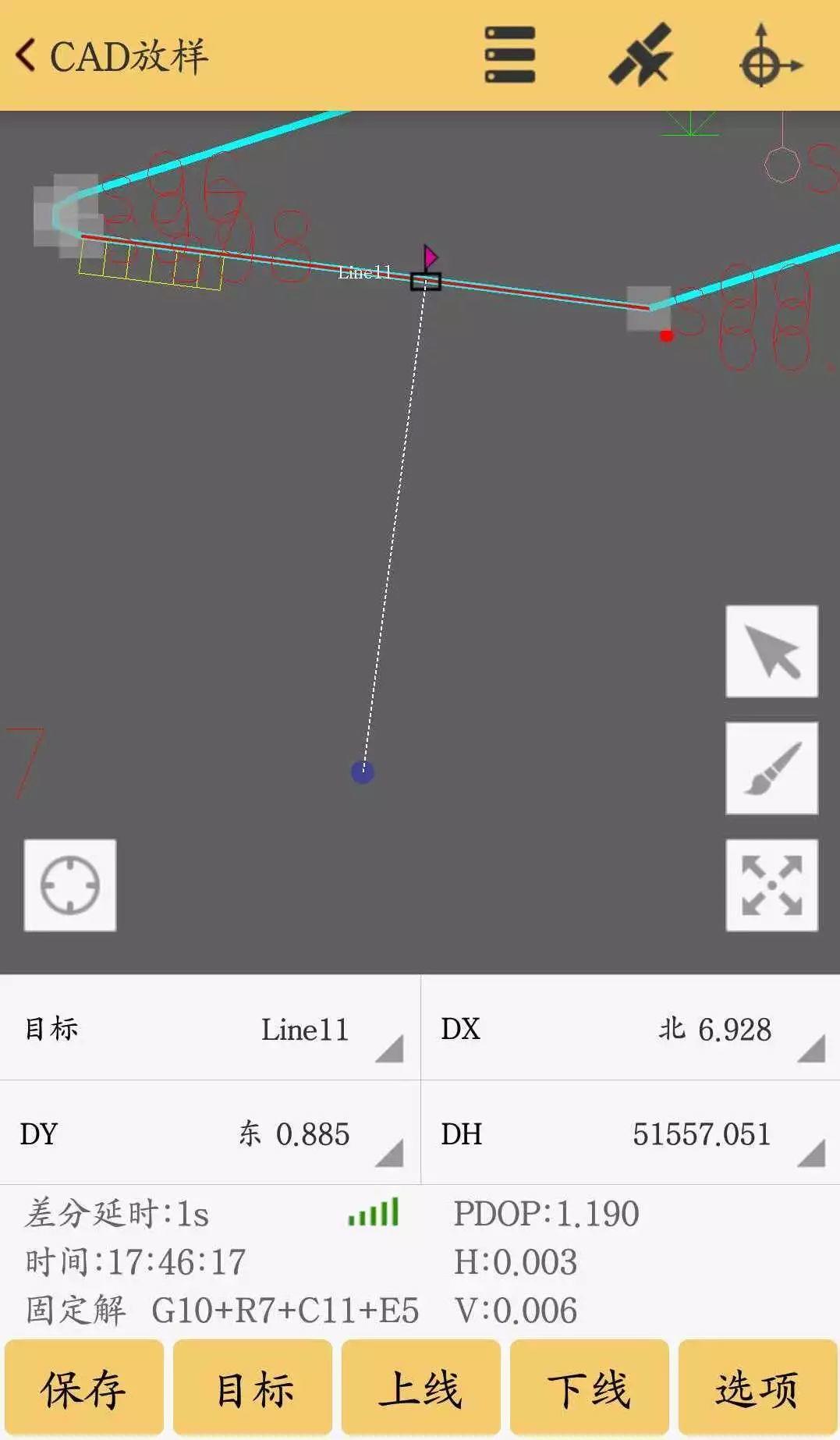

    点击界面右下角单箭头按钮,对地图上目标直线,进行选取,进行常规直线放样。



    2分钟学会用工程之星5.0进行CAD放样



    05

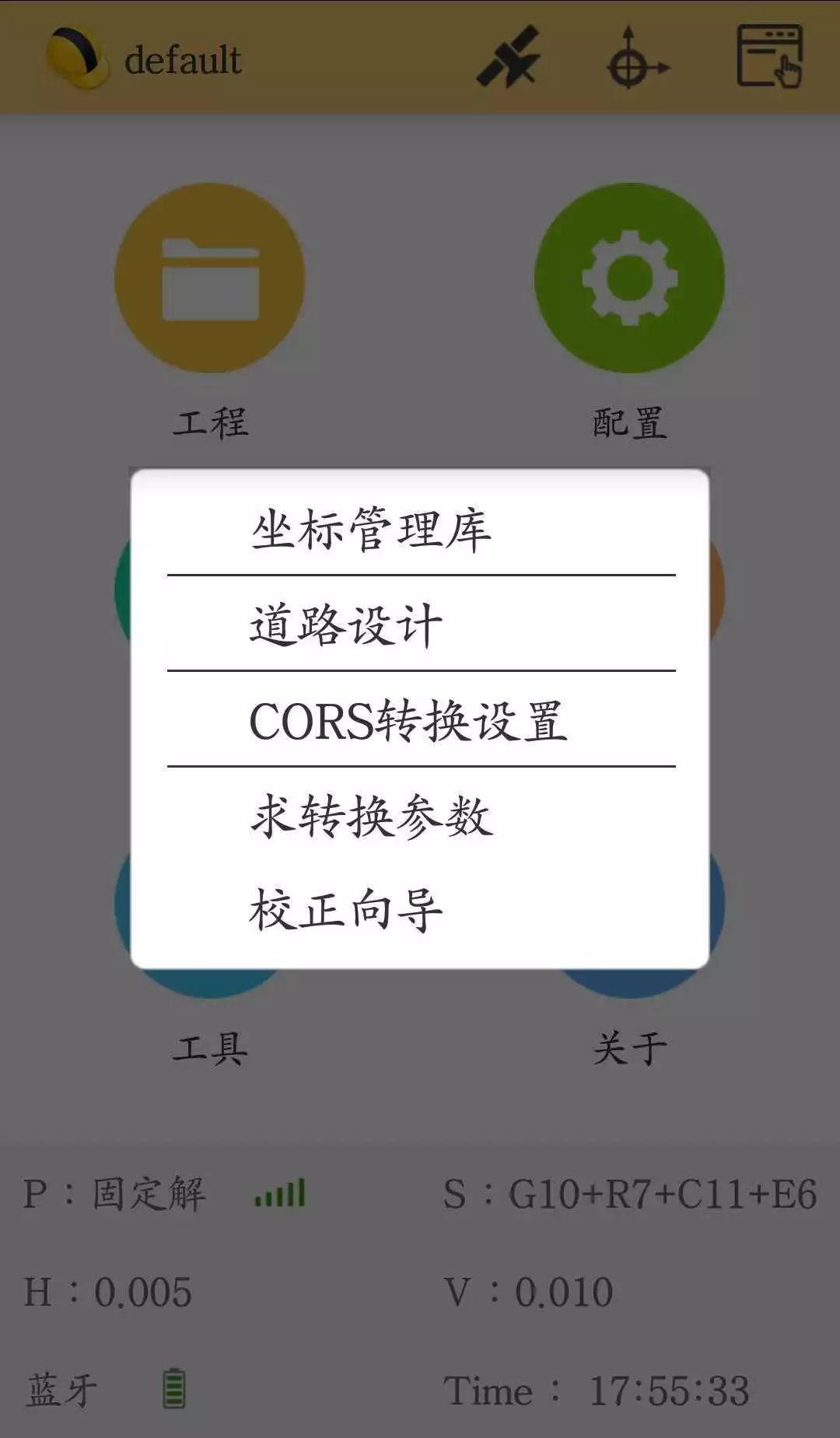

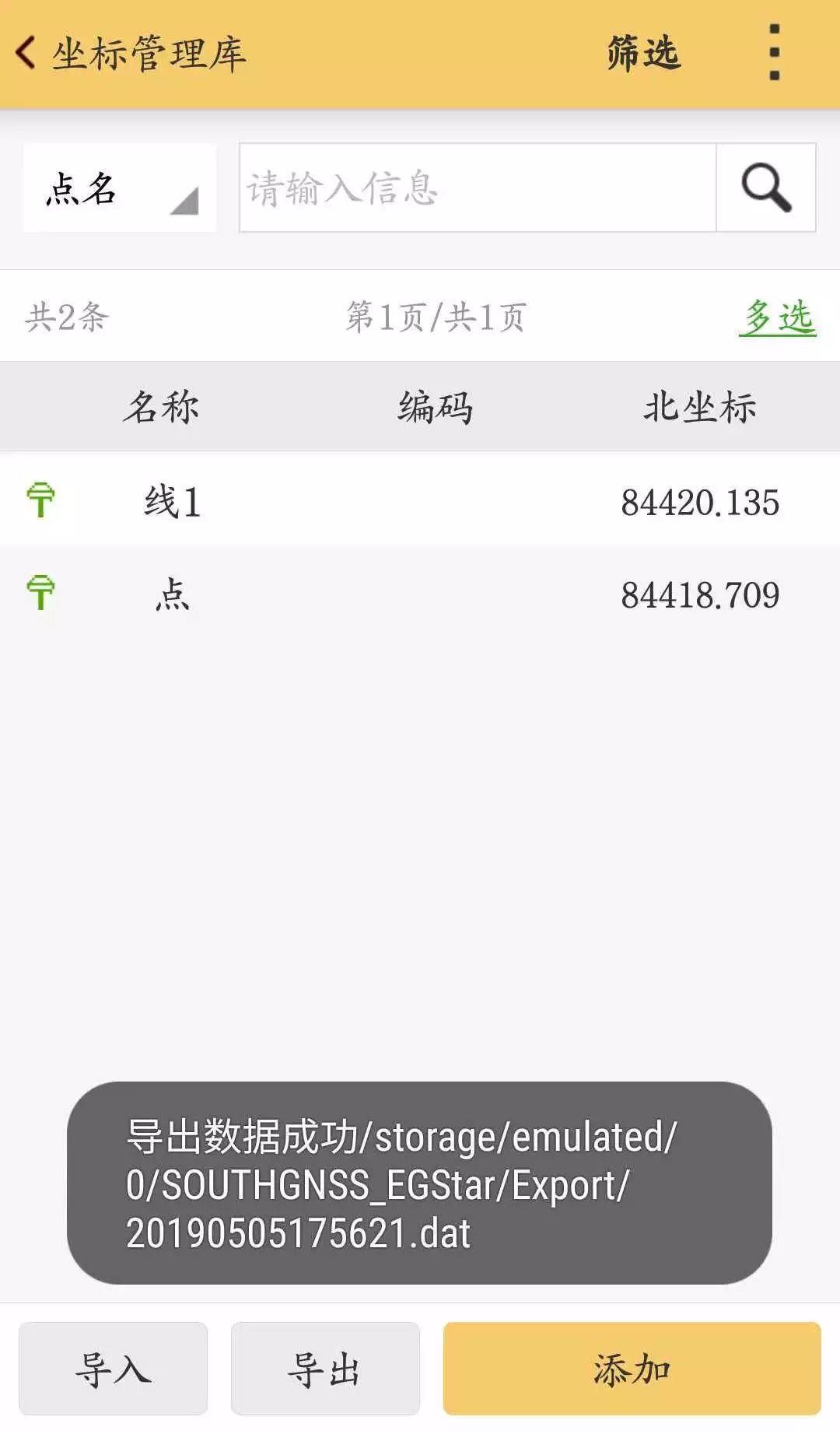

    返回坐标管理库,导出放样结果。



    2分钟学会用工程之星5.0进行CAD放样



    2分钟学会用工程之星5.0进行CAD放样
