工程之星5.0新功能之多面积区域测量

    在国土、规划、征地、三调等应用场景中往往需要同时选择多个面积区域进行面积测量。然而,常规的“先测量,再选点进行面积计算”的方式,单次只能测算一块区域,效率过于低下,不利于批量化操作。

    工程之星5.0全新梳理并设计出了更强大的面积测量功能,不仅支持边界地物自主定义,支持在同一个操作界面进行多面积区域测量,测量点还可以实时自动组合、成图并且算出边界的面积,还可将边界文件导出CASS格式……不仅可满足不同场景的面积测量需求,还能显著提高作业效率和用户体验!

    那么,在工程之星5.0中如何进行多面积区域测量?

    1.

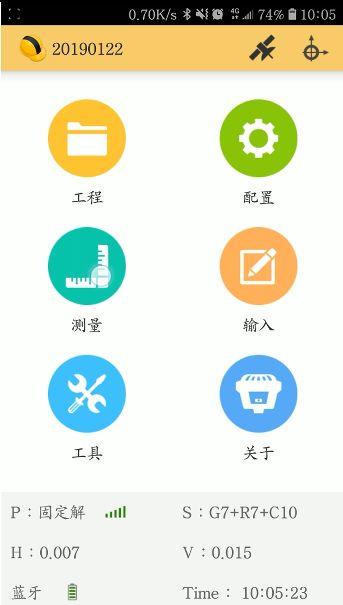

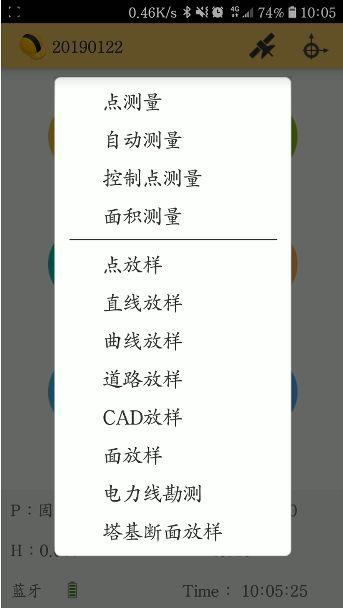

    点击测量,进入测量菜单,

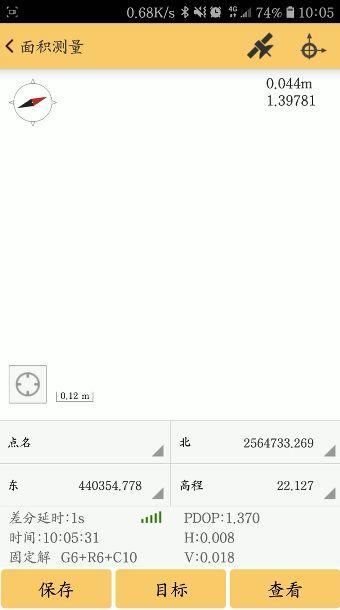

    点击面积测量,进入面积测量界面。



    工程之星5.0新功能之多面积区域测量
    工程之星5.0新功能之多面积区域测量



    2.

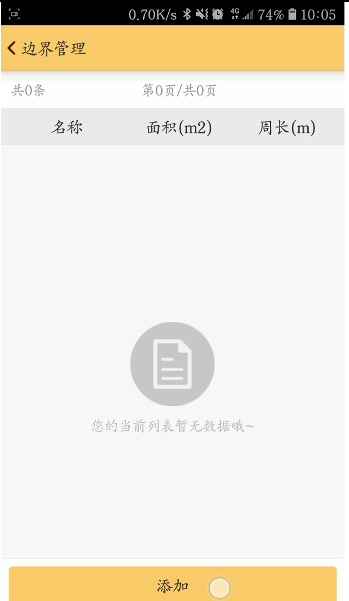

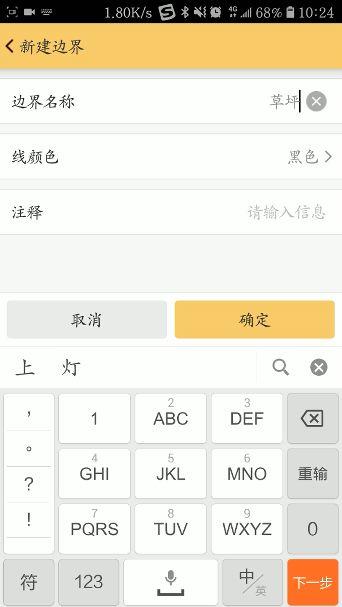

    点击目标,

    进入边界管理界面,添加项目。



    工程之星5.0新功能之多面积区域测量
    工程之星5.0新功能之多面积区域测量
    工程之星5.0新功能之多面积区域测量

    3.

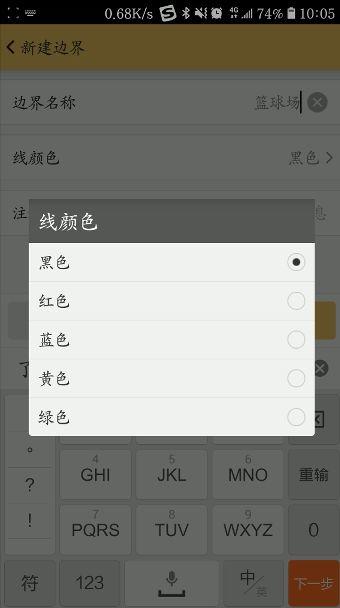

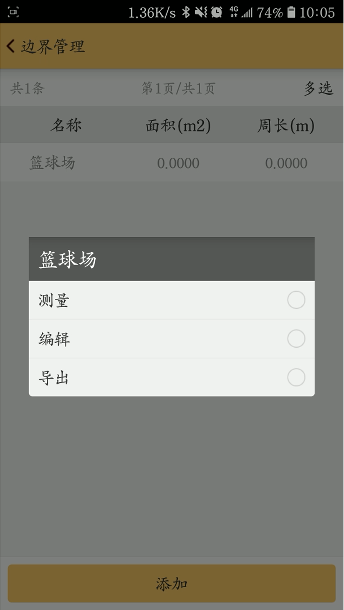

    点击新建项目,进行测量。

    工程之星5.0新功能之多面积区域测量



    4.

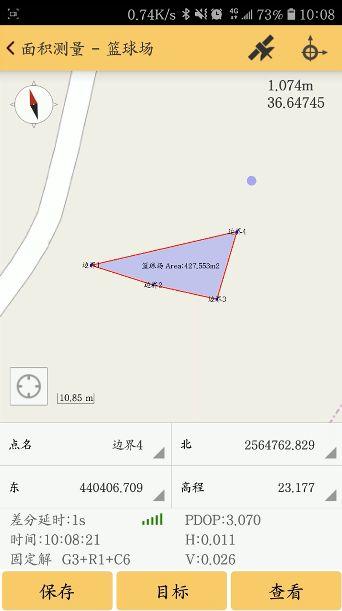

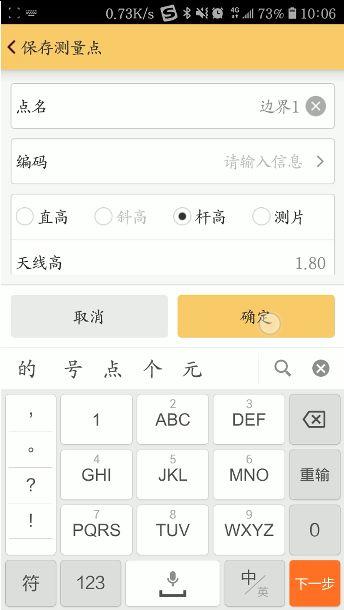

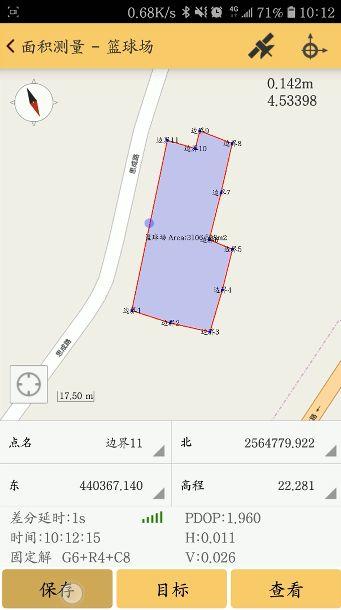

    围绕目标边界,进行常规点测量。

    工程之星5.0新功能之多面积区域测量
    工程之星5.0新功能之多面积区域测量
    工程之星5.0新功能之多面积区域测量



    5.

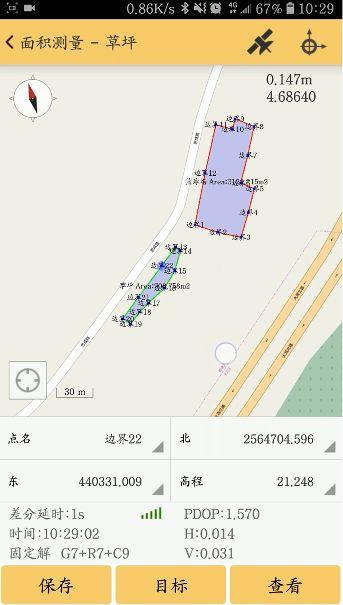

    在同一操作界面中,根据以上

    步骤添加新区域项目,并进行测量。

    工程之星5.0新功能之多面积区域测量
    工程之星5.0新功能之多面积区域测量
    工程之星5.0新功能之多面积区域测量



    6.

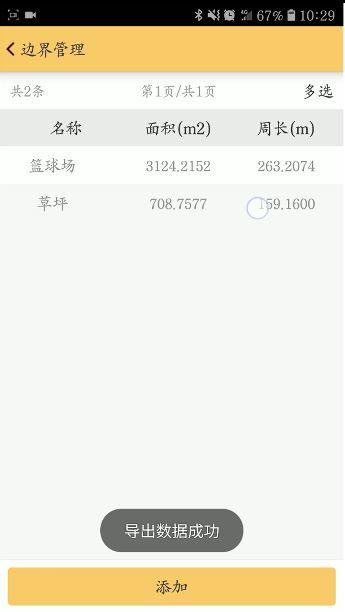

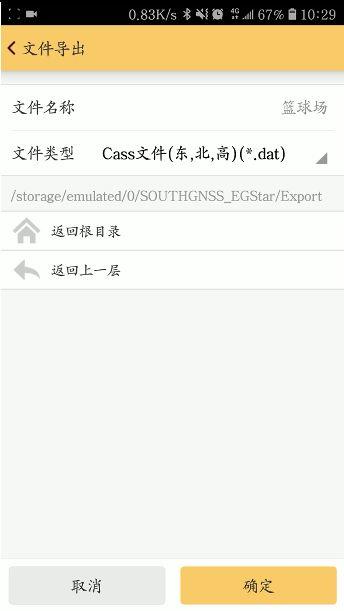

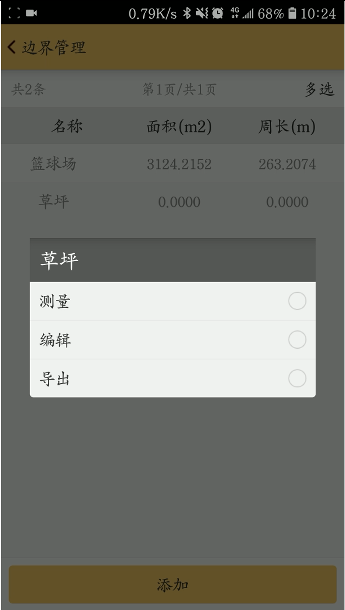

    返回边界管理界面,点击项目,可对测量成果单独进行数据导出,也可点击右上角多选按钮,进行批量成果数据导出。



    工程之星5.0新功能之多面积区域测量
    工程之星5.0新功能之多面积区域测量
    工程之星5.0新功能之多面积区域测量
