【干货】CAD中坐标提取如何导入工程之星5.0放样？

    在有些线型或者角点复杂的CAD图中，可以通过list命令提出坐标，做成csv或者txt文本格式导入工程之星软件，进行放样。这要比单个提取坐标要方便，也减少复杂操作带来的误差。

    CAD中坐标提取

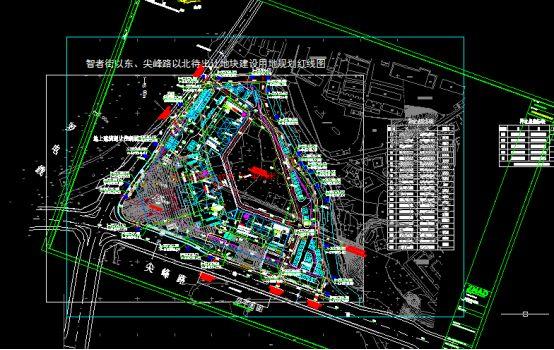

    1、下图为某工程建设用地规划图（如图1所示）：

    【干货】CAD中坐标提取如何导入工程之星5.0放样？
    图1

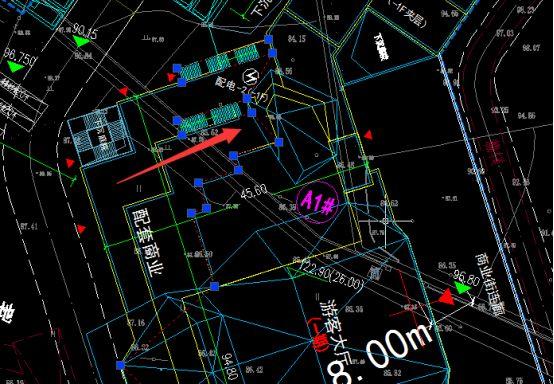

    2、先用多段线画要提取的点，捕捉打开，防止点位画错。图2选中的多段线是已经画好的（红箭头指示的地方）。

    【干货】CAD中坐标提取如何导入工程之星5.0放样？
    图2

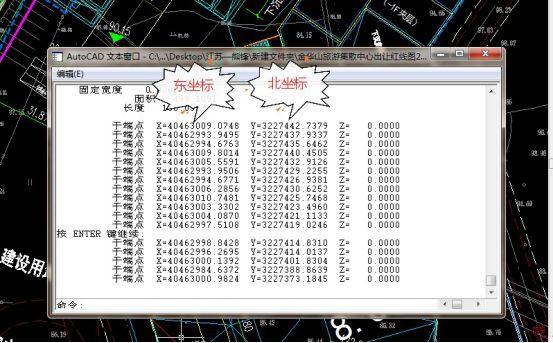

    3、选中该条多段线，在命令栏里输入list命令，如下图3显示的坐标，就是多段线中折点的坐标。这里要注意的是CAD中提出来的X、Y一般是反的，即北坐标是Y，东坐标是X。

    【干货】CAD中坐标提取如何导入工程之星5.0放样？
    图3

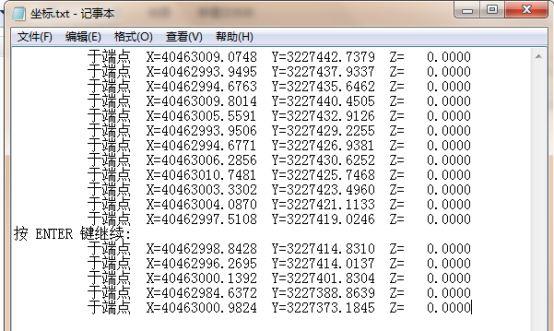

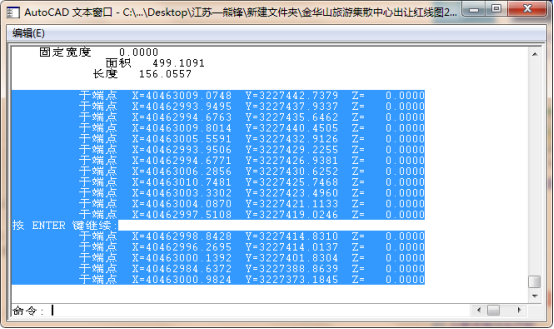

    4、复制文本窗口里的坐标内容，新建个文本文档txt文件，并粘贴到文本文档里。如下图4、图5所示：

    【干货】CAD中坐标提取如何导入工程之星5.0放样？
    图4

    【干货】CAD中坐标提取如何导入工程之星5.0放样？
    图5

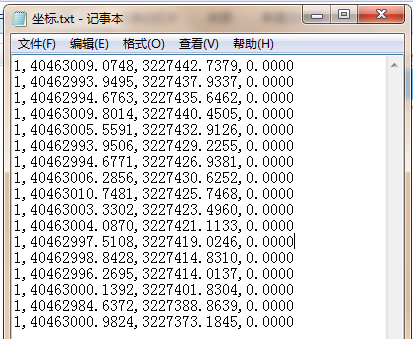

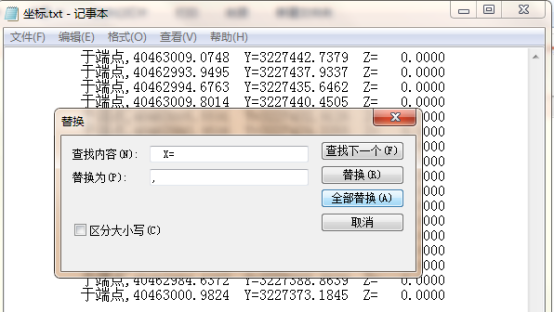

    5、在文本文档里，把“按 ENTER 键继续:”这行删除。点编辑，替换，把“ X=”“ Y=”“ Z=  ”全部替换成英文输入法下的逗号“,”；把“          于端点”全部替换成“1”。保存下。如下图6、图7所示：

    【干货】CAD中坐标提取如何导入工程之星5.0放样？
    图6

    【干货】CAD中坐标提取如何导入工程之星5.0放样？
    图7

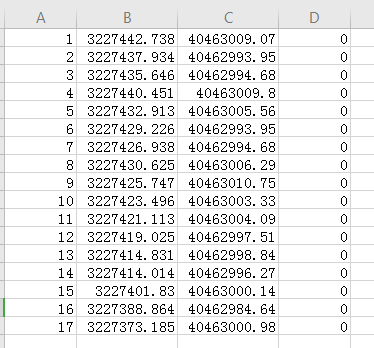

    6、将保存的txt文件，后缀改成CSV，可以用EXCEL打开，将北坐标，东坐标所在的列替换。这样就避免了XY坐标弄反的现象。并把点名进行编辑，保存。如图8、图9所示：

    【干货】CAD中坐标提取如何导入工程之星5.0放样？
    图8



    【干货】CAD中坐标提取如何导入工程之星5.0放样？
    图9

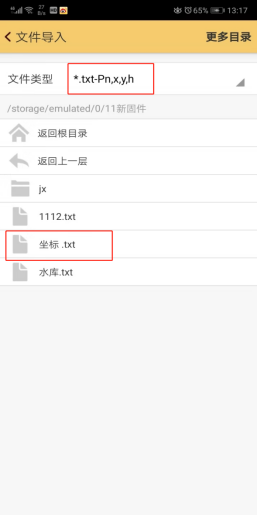

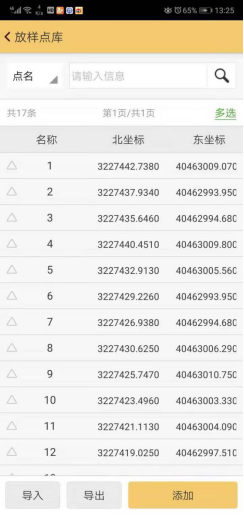

    7、将处理好的文件考到手簿内存里，可以是TXT或者CSV格式。这里用TXT为例。存到手簿里后，打开工程之星5.0，“测量”→“点放样”→“目标”→“导入”→“文件类型”选择.txt-Pn,x,y,h→下面文件夹里找到考进去的文件，选中即可导入进去。分别进行放样。如图10、图11所示：

    【干货】CAD中坐标提取如何导入工程之星5.0放样？
    图10



    【干货】CAD中坐标提取如何导入工程之星5.0放样？
     图11
