道路中线放样 | 工程之星5.0道路放样介绍



    道路放样是将图纸上设计的道路按照设计要求测设到相应的实地上。根据工程测量的需要,可以对道路的横断面和斜断面进行测量和放样。

    道路放样是工程之星5.0软件的核心功能之一,继承了以往版本传统外业作业模式的经典界面。道路放样主要分成道路中线放样、桩点放样(包含计算点,标识点,加桩点)和横断面放样。本篇文章将为大家详细介绍道路中线放样的具体操作方法,如下:

    道路中线放样



    点击“目标”道路中线放样 | 工程之星5.0道路放样介绍可以看到道路放选择界面:



    道路中线放样 | 工程之星5.0道路放样介绍

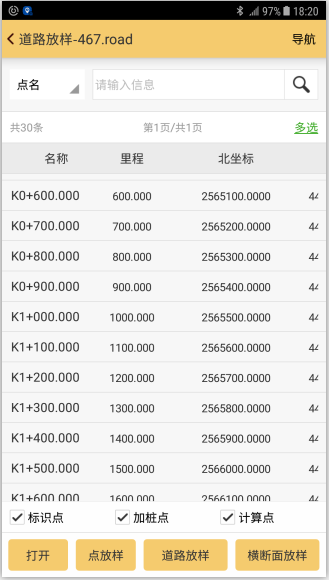

    点击下方的“打开”,选择已经设计好的道路文件。道路设计文件打开之后,文件名会显示在标题栏,计算结果逐桩坐标会以列表的形式显示。

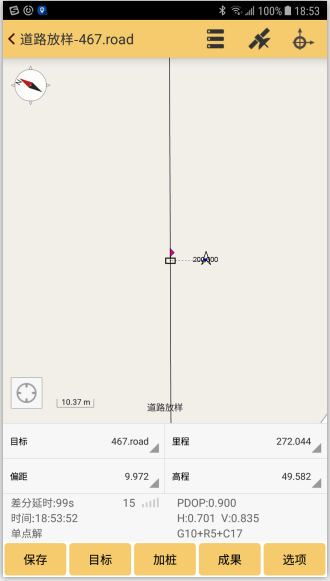

    选择“道路放样”返回到上一级的地图放样界面。界面下部中间会显示“道路放样”四字,说明当前模式为道路中线放样。下方四个选项框可直接选择所需的放样过程的信息提示。



    道路中线放样 | 工程之星5.0道路放样介绍

    软件默认显示目标、里程、偏距和高程。

    目标:显示道路文件名称。

    里程:当前位置垂直于道路中线的实时里程。

    偏距:当前位置垂直于道路中线的距离。

    高程:当前位置的实时高程。
