终于来啦!道路设计『元素法』,操作详解!

    我们知道科力达工程之星平曲线设计主要有两种方法:交点法和元素法。元素法的曲线要素有:点、直线、缓曲、圆曲,每一段曲线都是由这些元素按照一定的序列进行组合的。那么,下面详细介绍工程之星5.0『元素法』的操作。

    通常情况下先输入起点坐标,然后依次输入每个交点下的直线、第一缓曲、圆曲、第二缓曲,如果某个要素长度为“0”,直接跳过,输入下一要素。

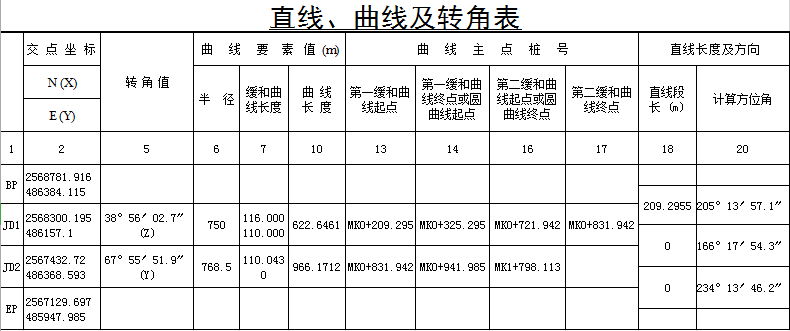

    我们以图1的数据为例,介绍元素法的操作步骤:
    终于来啦!道路设计『元素法』,操作详解!图1

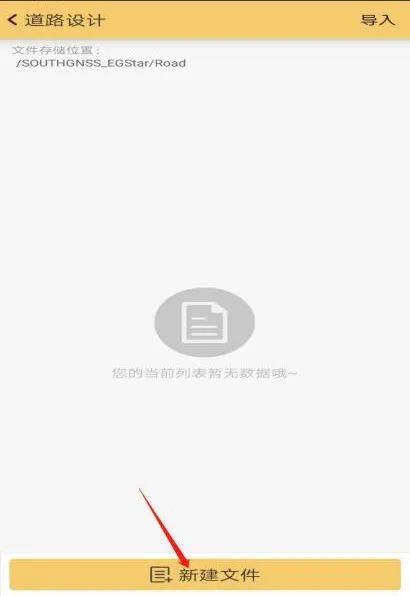

    1、打开工程之星,进入主菜单界面,点击“输入”图标,点击“道路设计”,进入道路设计界面。点击“新建文件”。终于来啦!道路设计『元素法』,操作详解!

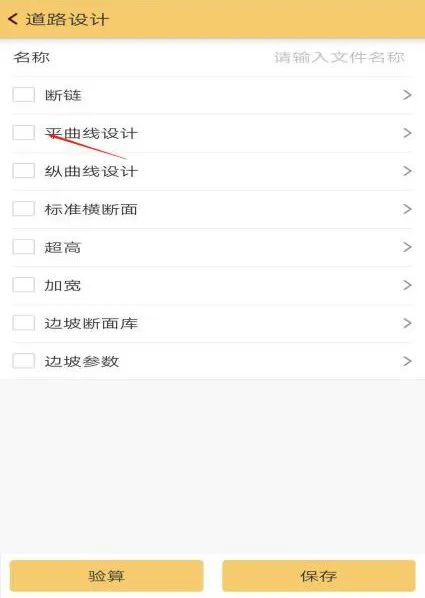

    2、输入要设计的道路名称,比如“318国道”,选择“平曲线设计”。终于来啦!道路设计『元素法』,操作详解!

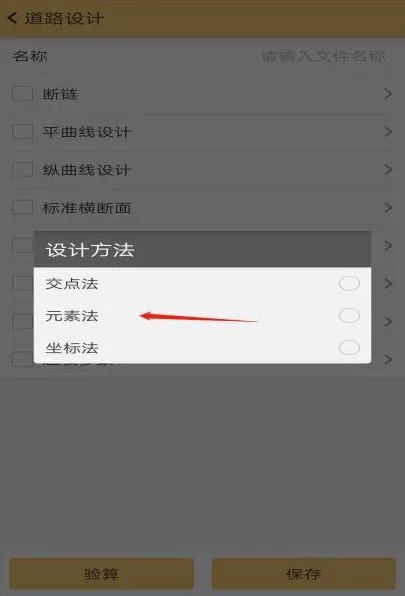

    3、选择“元素法”。终于来啦!道路设计『元素法』,操作详解!

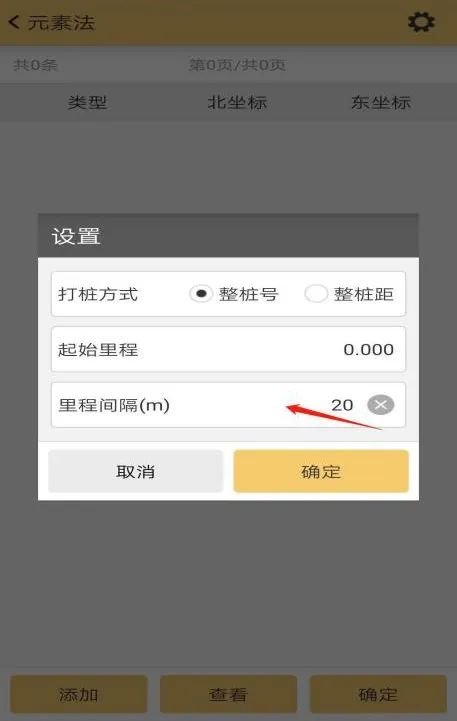

    4、点击右上角齿轮图标,设置道路的基本参数,如起始里程,里程间隔,点击“确定”。终于来啦!道路设计『元素法』,操作详解!
    5、点击“添加”,选择“手动输入”,开始道路元素的设计。
    ①输入起点坐标(2568781.916,486384.115)、方位角为205.13571。 终于来啦!道路设计『元素法』,操作详解!

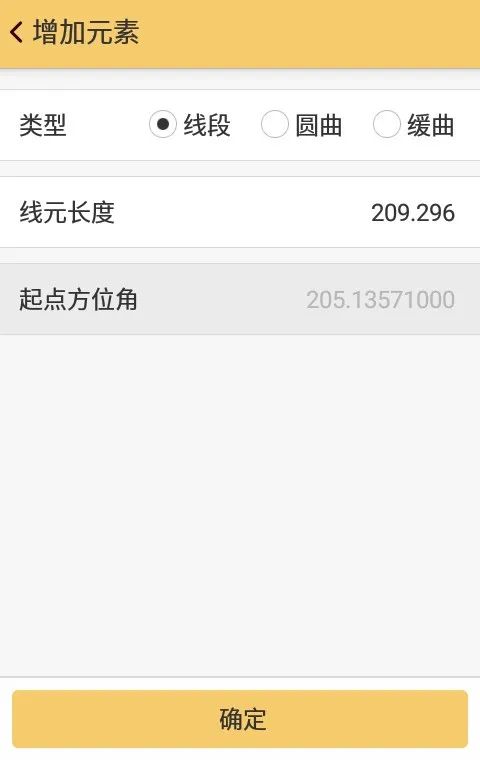

    ②点击“添加”,勾选“线段”,输入“线元长度”,点击“确定”。终于来啦!道路设计『元素法』,操作详解!

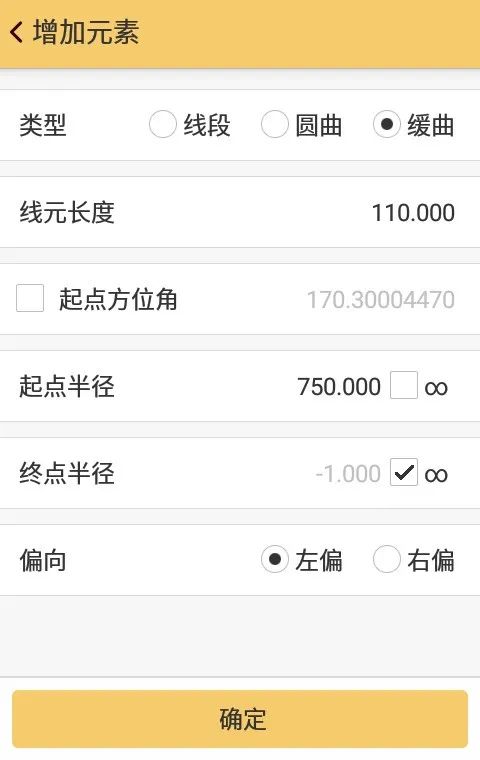

    ③点击“添加”,勾选“缓曲”,输入JD1第一缓和曲线长度,起点半径选择‘无穷大’,输入终点半径,然后根据要素表转角数值,选择正确的偏向,负值或“Z”选左偏,正值或“Y”选右偏,点击“确定”。终于来啦!道路设计『元素法』,操作详解!

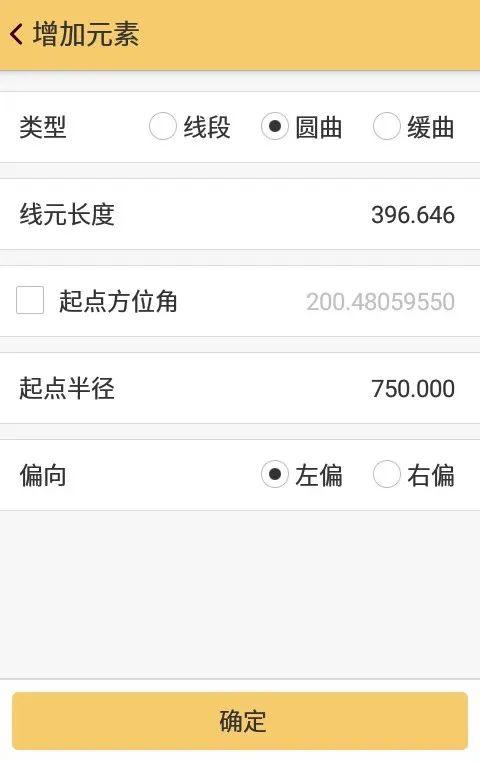

    ④点击“添加”,勾选“圆曲”,输入JD1圆曲线长度、起点半径,根据要素表转角数值,选择正确的偏向,负值或“Z”选左偏,正值或“Y”选右偏,点击“确定”。终于来啦!道路设计『元素法』,操作详解!
    ⑤点击“添加”,勾选“缓曲”,输入JD1第二缓和曲线长度,输入起点半径,终点半径选择‘无穷大’,然后根据要素表转角数值,选择正确的偏向,负值或“Z”选左偏,正值或“Y”选右偏,点击“确定”。终于来啦!道路设计『元素法』,操作详解!
    ⑥重复步骤②--⑤,依次输入每个交点的要素。

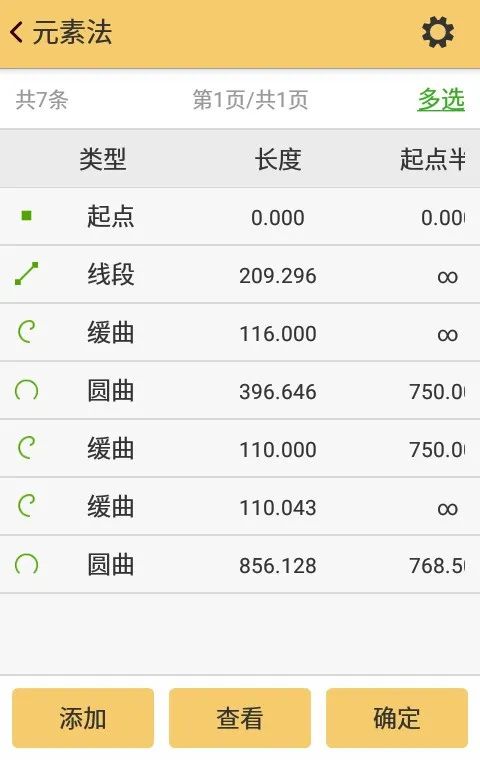

    最后,照顺序输完后,点击“查看”。终于来啦!道路设计『元素法』,操作详解!

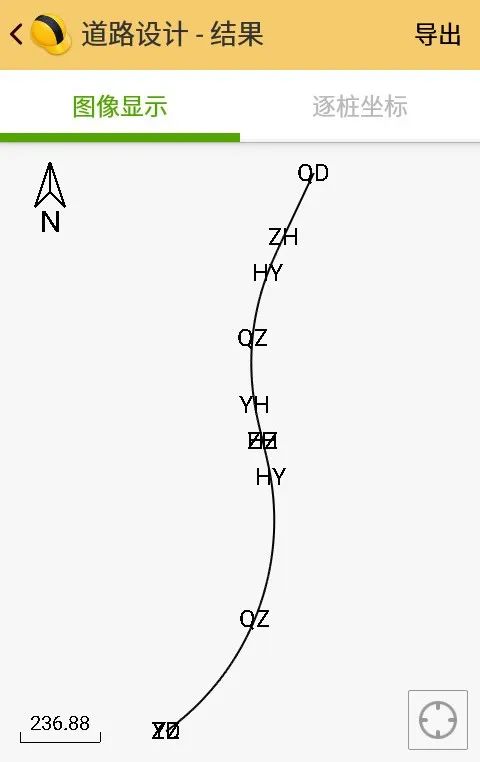

    ⑦可以看到道路中线的图像显示,通过图形的走向初步判断道路设计是否正确。终于来啦!道路设计『元素法』,操作详解!

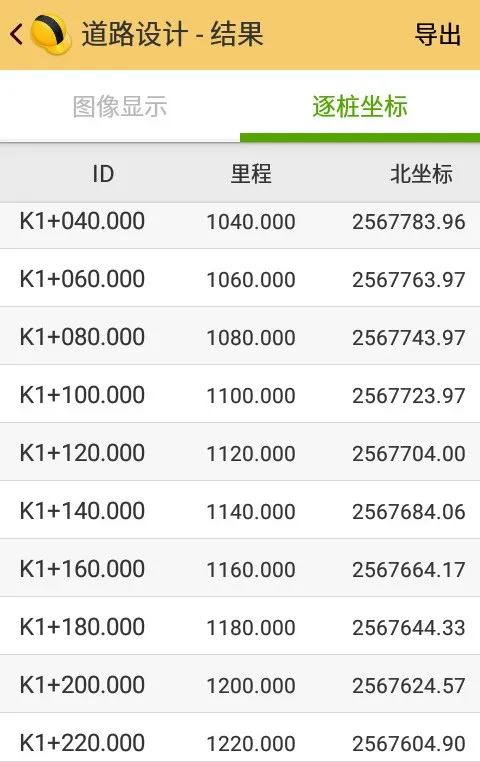

    ⑧点开“逐桩坐标”,检查中桩坐标是否与图纸一致。检查无误后,道路设计完成,可以进行后续操作。 终于来啦!道路设计『元素法』,操作详解!
