PhotoScan空三成果导入ContextCapture建模教程

    ContextCapture是一款优秀的三维建模的软件,但是因为ContextCapture处理的空三能力比较弱,导致后期模型效果差的情况。所以就出现了用空三能力强的PhotoScan软件做空三,然后将空三结果导入ContextCapture来建模的操作!

    接下来就和小编一起看看,要如何操作(以精灵4 RTK拍摄的像片为例)!

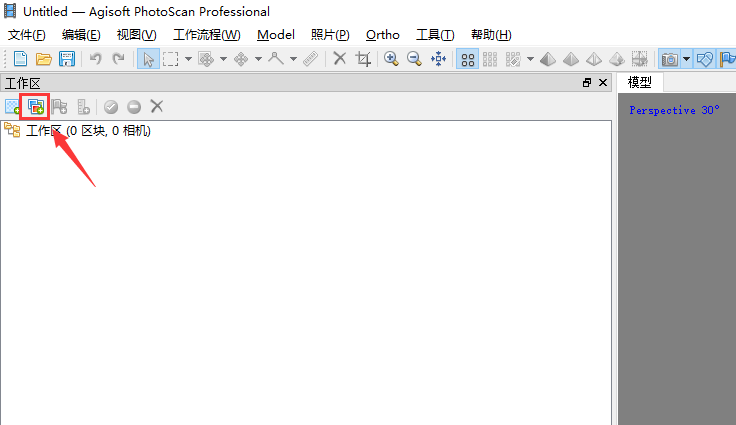

    1、打开PhotoScan软件,导入照片
    在工作区点击“添加照片”按钮

    PhotoScan空三成果导入ContextCapture建模教程

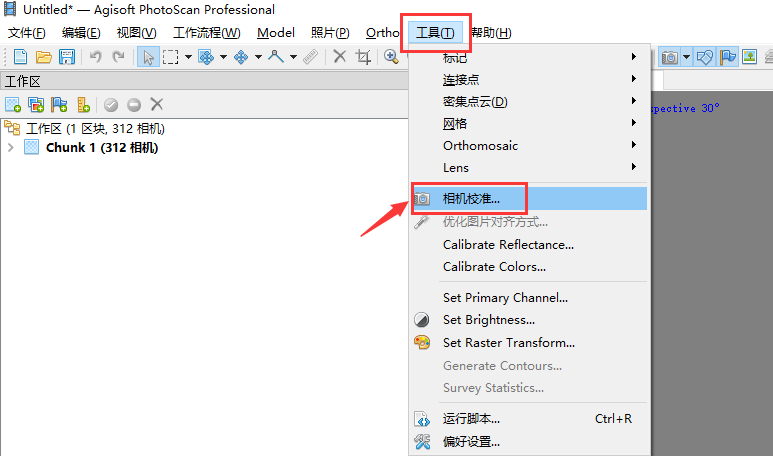

    2、照片导入后,修改相机参数
    点击“工具”--“相机校准”

    PhotoScan空三成果导入ContextCapture建模教程

    3、将精灵4RTK的相机参数填入
    如何获取精灵4RTK的相机参数,看下图

    PhotoScan空三成果导入ContextCapture建模教程

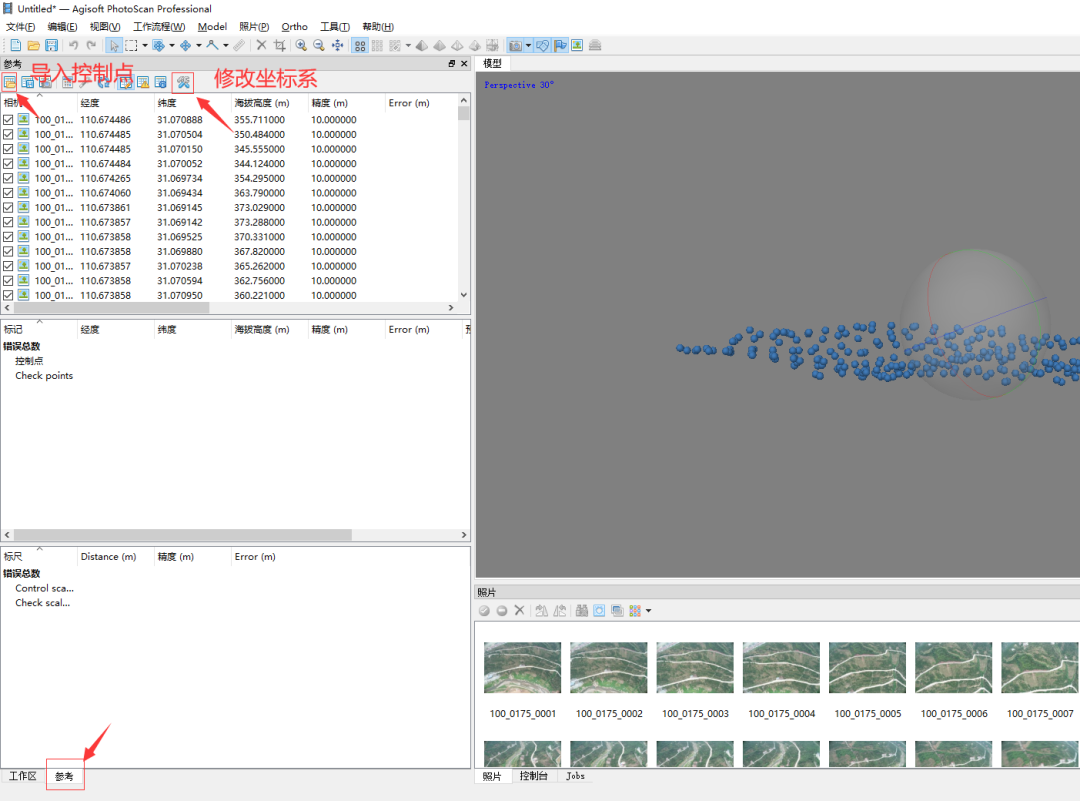

    4、切换到参考界面,如果有控制点,先导入控制点,然后再修改坐标系

    PhotoScan空三成果导入ContextCapture建模教程

    5、修改坐标系,第一个为像片POS的坐标系,第三个为像控点的坐标系。

    PhotoScan空三成果导入ContextCapture建模教程

    6、对齐照片

    PhotoScan空三成果导入ContextCapture建模教程

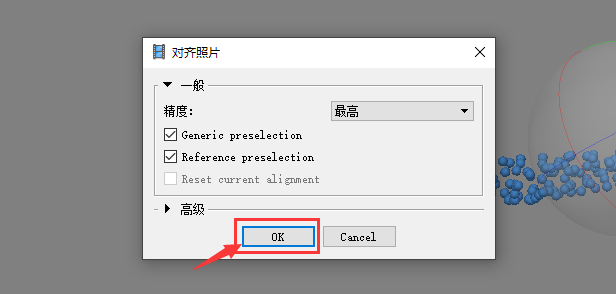

    7、精度最高,点击OK

    PhotoScan空三成果导入ContextCapture建模教程

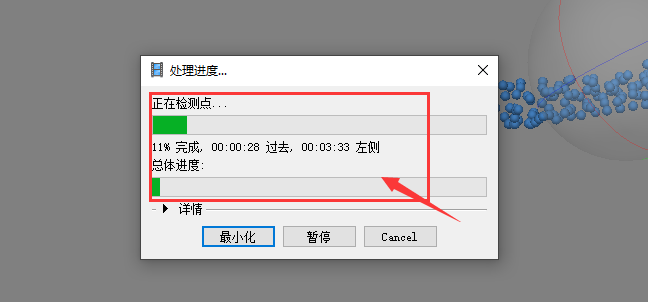

    8、等待处理完成

    PhotoScan空三成果导入ContextCapture建模教程

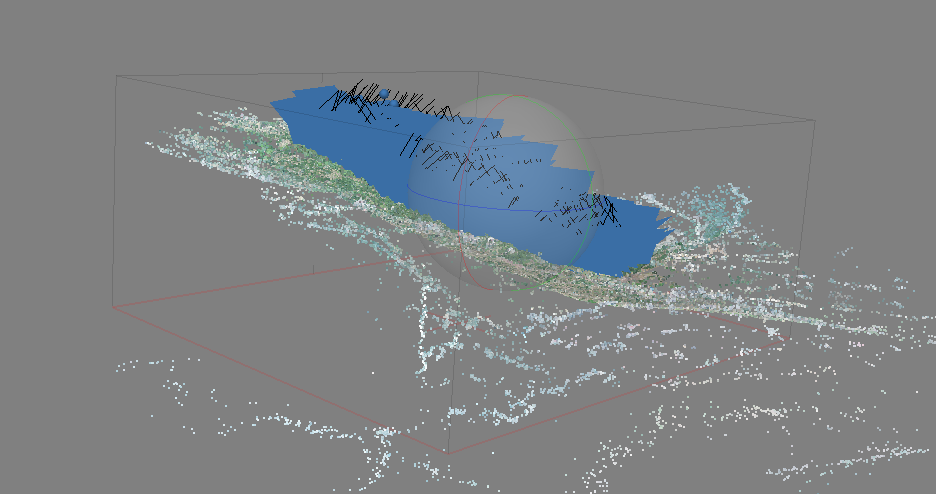

    9、对齐完成

    PhotoScan空三成果导入ContextCapture建模教程

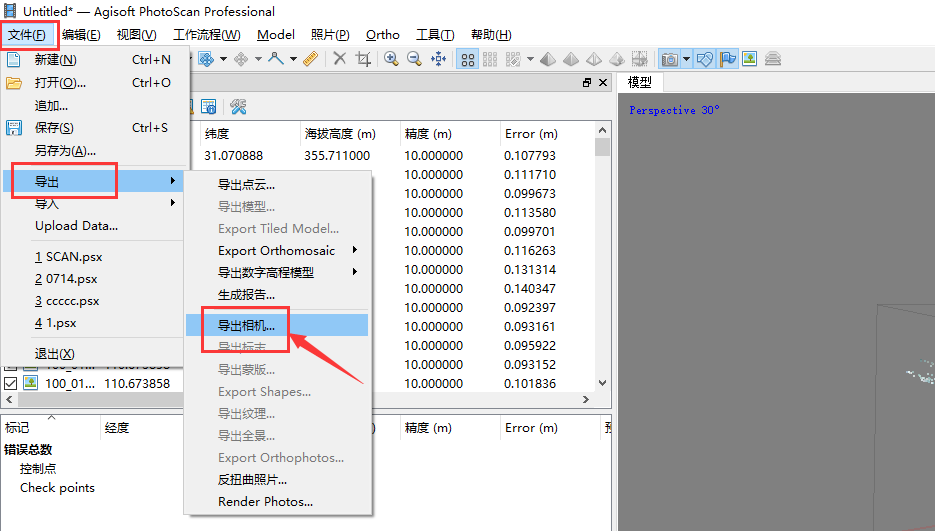

    10、导出空三成果

    点击“文件”--“导出”--“导出相机”

    PhotoScan空三成果导入ContextCapture建模教程

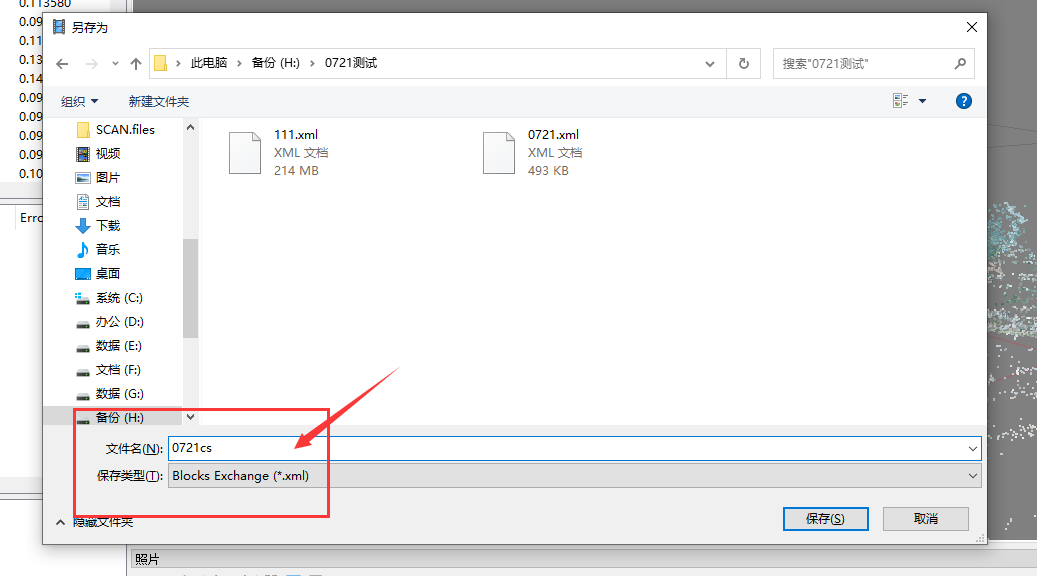

    11、选择路径保存

    PhotoScan空三成果导入ContextCapture建模教程

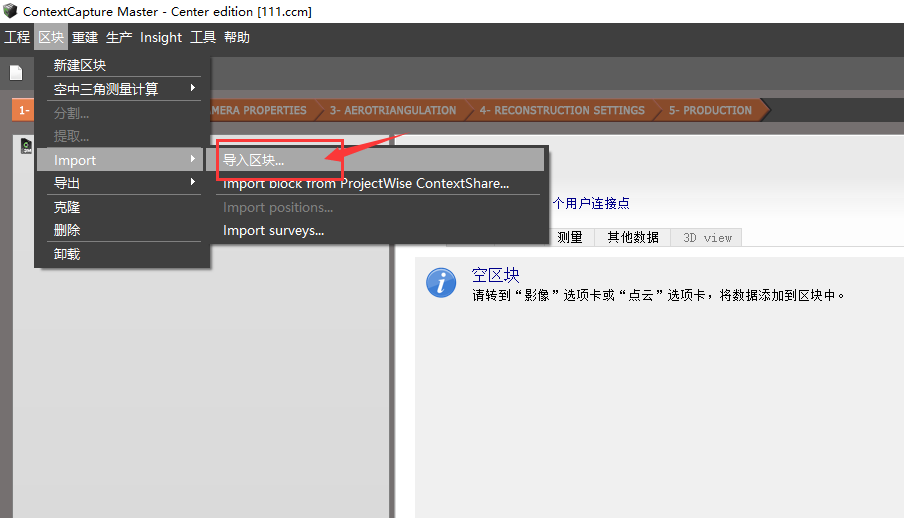

    12、打开ContextCapture软件,导入区块

    CC新建工程后,在主页面点击“区块”--“Import”--“导入”--“导入区块”

    PhotoScan空三成果导入ContextCapture建模教程

    13、等待导入

    PhotoScan空三成果导入ContextCapture建模教程

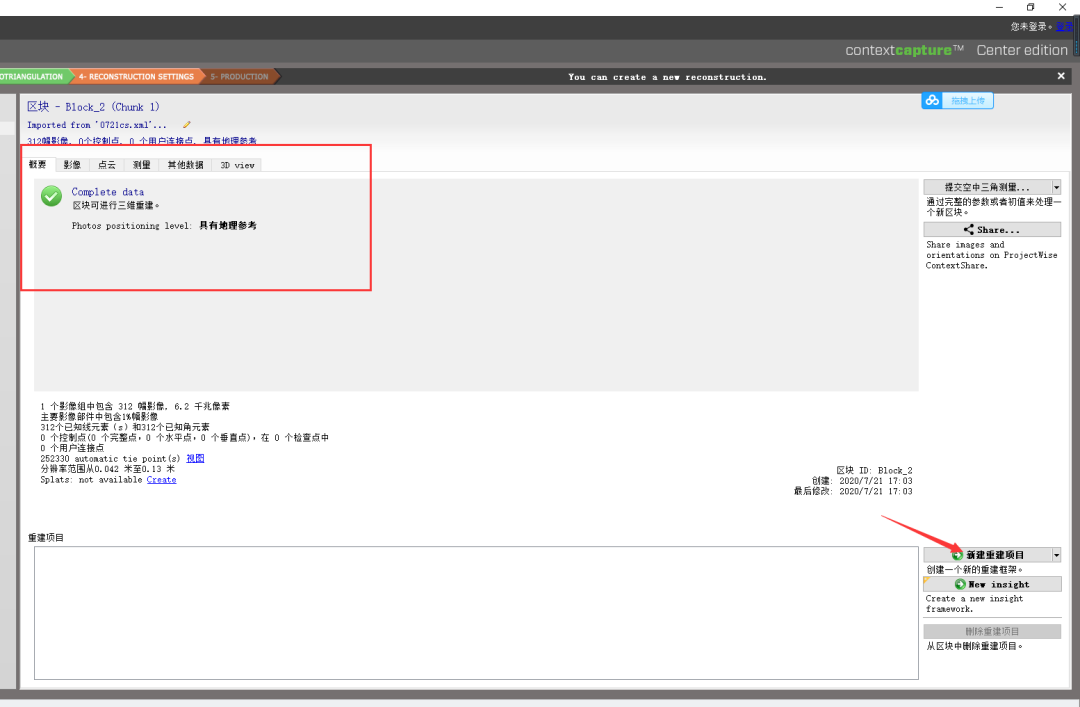

    14、导入后,显示可进行三维重建,点击右下角“新建重建项目”

    PhotoScan空三成果导入ContextCapture建模教程

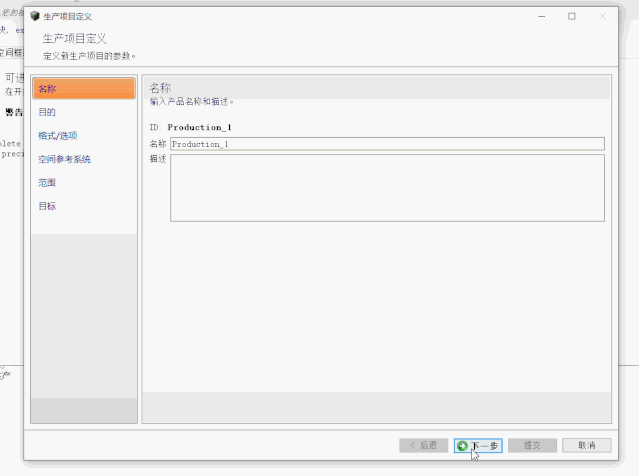

    15、设置参数

    PhotoScan空三成果导入ContextCapture建模教程

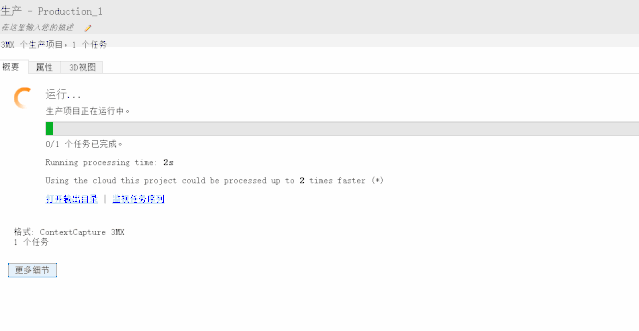

    16、等待生产完成即可。

    PhotoScan空三成果导入ContextCapture建模教程
