【干货】如何使用CASS计算道路断面土方量,测绘人必备技能!



    使用软件自带的坐标高程数据文件:dgx.dat



    01
    绘制等高线



    展绘坐标数据文件dgx.dat 中的测点点号,并绘制等高线。操作如下:
    1. 【绘图处理】菜单--【展野外测点点号】;弹出“输入坐标数据文件名”对话框中,打开dgx.dat文件,展绘出测点点号;
    2. 【等高线】菜单--【建立DTM】;弹出“建立DTM”对话框中,“选择建立DTM方式”中单选“又数据文件生成”;“坐标数据文件名”中打开dgx.dat文件;“结果显示”中单选“显示建三角网结果”;单击【确定】完成DTM的建立。
    3. 【等高线】菜单--【绘制等高线】;弹出“绘制等值线”对话框,修改“等高距”为0.5米;“拟合方式”中单选“三次B样条拟合”;单击【确定】完成等高线的绘制。
    4. 【等高线】菜单--【删三角网】。



    02
    道路断面设计

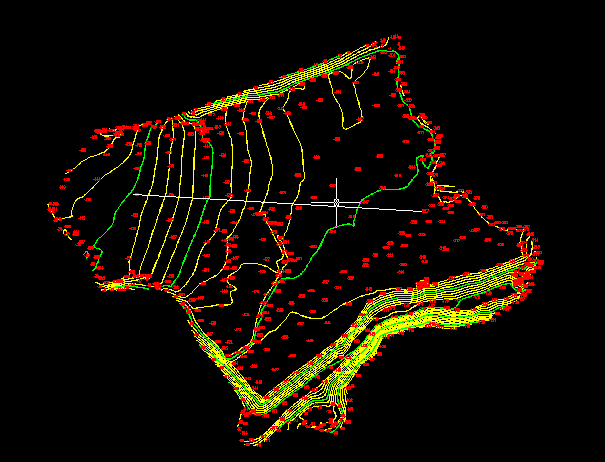

    1. 设计线路走向,即确定纵断面线:在等高线地形图中绘制道路的纵断面剖面线:使用pline绘多段线命令,连接dgx.dat 中测点点号421和 227,起点测点421,终点测点227。



    如图所示:

    【干货】如何使用CASS计算道路断面土方量,测绘人必备技能!



    2. 绘制道路的纵断面图,以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
    【工程应用】菜单-【绘断面图】-【根据已知坐标】,弹出“断面线上取值”对话框,在“选择已知坐标获取方式”中单选“由数据文件生成”;在“坐标数据文件名”中打开dgx.dat文件;注意在“采样间距”中输入25米;单击【确定】按钮。
    弹出“绘制纵断面图”对话框,在“断面图比例”中默认横向1:500;纵向1:100;在“断面图位置”中单击“···”按钮,用鼠标在绘图区空白处指定纵断面图左下角坐标,返回“绘制纵断面图”对话框后,单击【确定】按钮。

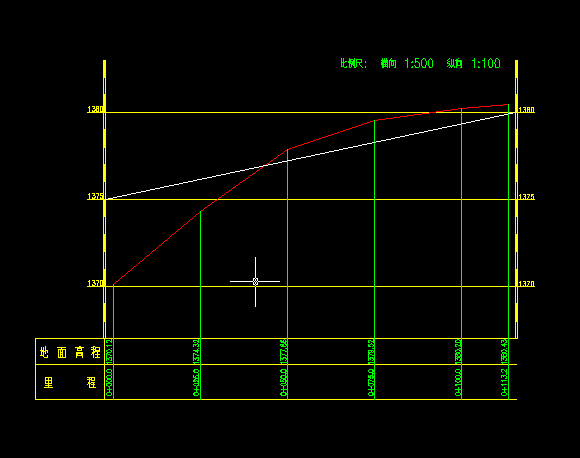

    3.在纵断面图中“拉坡”大致确定道路中桩设计高:使用pline多段线从纵断面图图左侧高程标尺1375米处,连接右侧高程标尺1380米处。如图所示:
    图中红色曲线即为道路地面断面,白色直线为人工绘制的道路设计断面,每隔25米处有横断面的中桩地面高程,并可大致判断各里程处横断面的中桩设计高程,该纵断面按25米的间距有6个横断面。



    【干货】如何使用CASS计算道路断面土方量,测绘人必备技能!



    4. 确定设计道路的横断面相关参数,须编辑“横断面设计文件”。现在我们需要编辑本实例中的6个横断面的设计参数,此例编辑的“横断面设计文件”如下:
    1,H=1375.00,I=1:1,W=5,A=0.02,WG=1.5,HG=0.5

    2,H=1376.50,I=1:1,W=5,A=0.02,WG=1.5,HG=0.5

    3,H=1377.50,I=1:1,W=5,A=0.02,WG=1.5,HG=0.5

    4,H=1378.00,I=1:1,W=5,A=0.02,WG=1.5,HG=0.5

    5,H=1378.56,I=1:1,W=5,A=0.02,WG=1.5,HG=0.5

    6,H=1380.00,I=1:1,W=5,A=0.02,WG=1.5,HG=0.5

    END
    文件格式说明:以上文件定义了6个横断面的中线桩设计高,坡比和宽度等参数。  其中,每行的顺序号为横断面的序号,可以看到有6个横断面,每行内的H=表示道路横断断面设计高程,I=表示横断面左右侧的横坡比,W=表示道路设计宽度,A=表示道路设计横坡率,WG=表示道路两侧的沟宽,HG表示道路两侧的沟高,文件最后以 END 标记文件结束。



    03

    生成道路纵断面和横断面并计算道路断面土方量



    1. 【工程应用】菜单-【生成里程文件】-【由纵断面线生成】-【新建】,鼠标选中等高线地形图中绘制的纵断面设计线,在弹出“由纵断面线生成里程文件”的对话框中:
    在“中桩点获取方式”下单选“等分”;
    “横断面间距”输入25 米;
    “横断面左边长度”和“横断面右边长度”均输入15米;

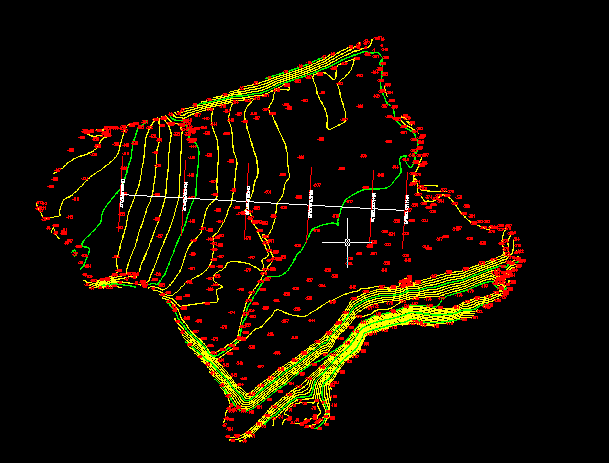

    点击【确定】按钮后,纵断面线上会自动生成指定间距和宽度的多条横断面设计线(红色)。
    2.   【工程应用】菜单-【生成里程文件】-【由纵断面线生成】-【生成】,鼠标选中等高线地形图中绘制的纵断面设计线,弹出“生成里程文件”对话框中:

    在“高程点数据文件名”下,指定地形坐标高程数据文件dgx.dat ;
    3.   在“生成的里程文件名”下,指定里程文件名为“里程文件.hdm ",并保存在默认目录DEMO下;
    在“里程文件对应的数据文件名”下,指定里程文件对应的数据文件名为“里程文件对应数据.dat ”,并保存在默认目录DEMO下;
    在“断面线插值间距”默认为 5 米,“起始里程”默认为 0 。(此处插值间距为设置各横断面线上高程的插值间距);

    点击“确定”按钮后,系统自动在各个横断面设计线上生成对应的里程注记。



    如图:

    【干货】如何使用CASS计算道路断面土方量,测绘人必备技能!



    2.   【工程应用】菜单-【断面法土方计算】-【道路断面】,在弹出的“断面设计参数”对话框中:
    在“选择里程文件”下,指定上一步中生成的“里程文件.hdm ";
    3.   在“横断面设计文件”下,指定本例在“四、道路断面设计阶段工作”中保存的“横断面设计文件.txt ”;
    然后,只须在“道路参数”中,输入“中桩设计高程”为 1376,“路宽”为 5 ;其他默认;
    在“绘图参数”中,设置各个横断面图的纵横向比例尺、横断面图的间距等参数;最后,点击【确定】按钮。
    4. 弹出“绘制纵断面图”的设置对话框,在此处设定纵断面图的绘图参数:

    在“断面图比例”中,默认横向1:500,纵向1:100;

    在“断面图位置”中,单击“···”按钮,用鼠标在绘图区空白处指定纵断面图左下角坐标,返回“绘制纵断面图”对话框。
    而在“绘制标尺”、“距离标注”、“高程标注位数”、“里程标注位数”、“里程高程注记设置”、“方格线间隔”等绘图参数;

    “断面图的间距”:如果有多个纵断面图生成时可指定纵断面图生成时每列生成个数,行列间距;本例只有单个纵断面图该项为灰色不能指定。

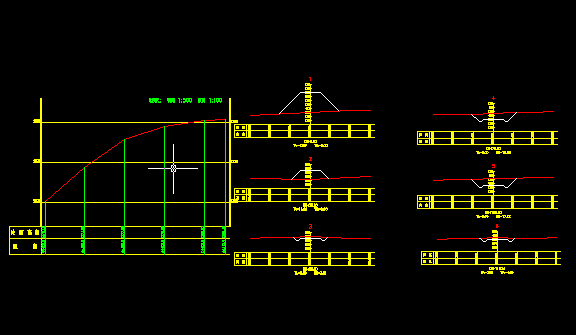

    最后,点击【确定】按钮,可在指定的位置自动生成纵断面图,之后注意命令提示行显示“指定横断面图起始位置”,鼠标再次在绘图区空白区域点击,各个里程处的横断面图就自动生成。如图:



    【干货】如何使用CASS计算道路断面土方量,测绘人必备技能!

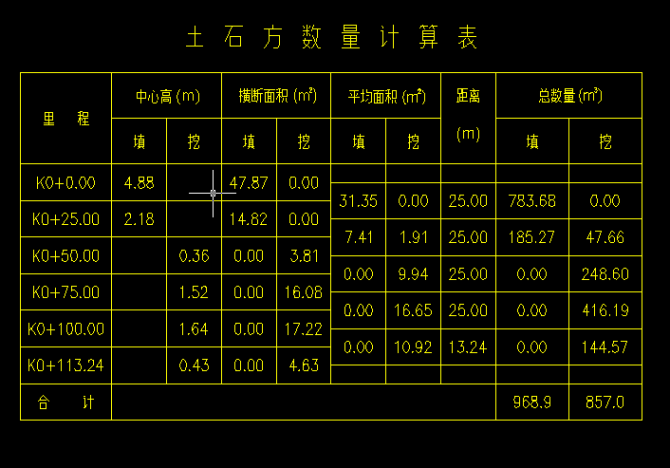

    5.【工程应用】菜单-【断面法土方计算】-【图面土方计算】,鼠标框选生成的所有横断面图后回车,命令行提示“指定土石方计算表左上角位置”时,鼠标单击绘图区空白区域,可生成土方计算表格,如图:



    【干货】如何使用CASS计算道路断面土方量,测绘人必备技能!



    -----END-----
