工程之星5.0 | 平曲线设计如何输入

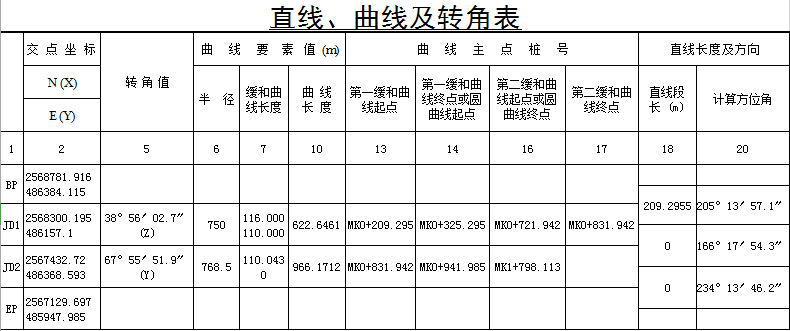

    首先,我们需要有直线、曲线及转角表,如下图(完整的表格太长了,放进来看不清,所以把不影响输入的一些数据删掉了)。



    工程之星5.0 | 平曲线设计如何输入



    在介绍操作流程之前,先带大家用元素要素看懂上面的这张‘直线、曲线及转角表’,通过直线曲线及转角表,我们可以看得出这条道路的大体情况。



    工程之星5.0 | 平曲线设计如何输入

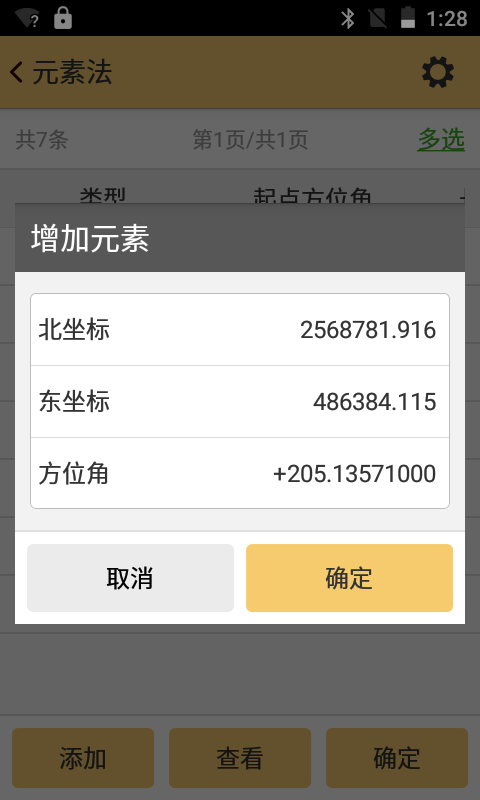

    ①起点坐标(2568781.916,486384.115)、方位角为205.13571;

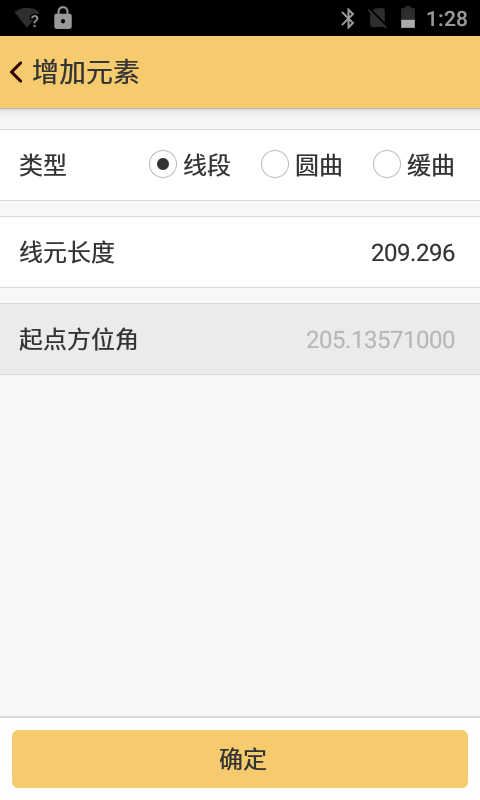

    ②起点后接一条线段长度为209.2955;

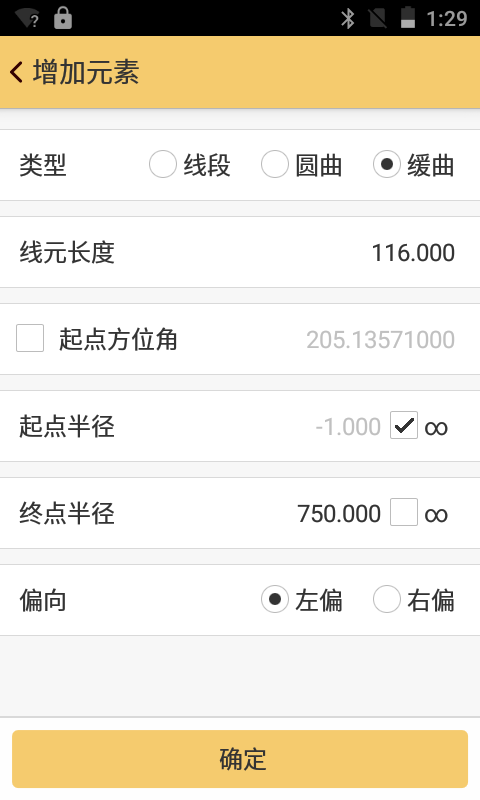

    ③再接JD1第一缓和曲线长度为116、缓和曲线的起点半径为‘无穷大’、缓和曲线终点半径为750、左偏(看转角);

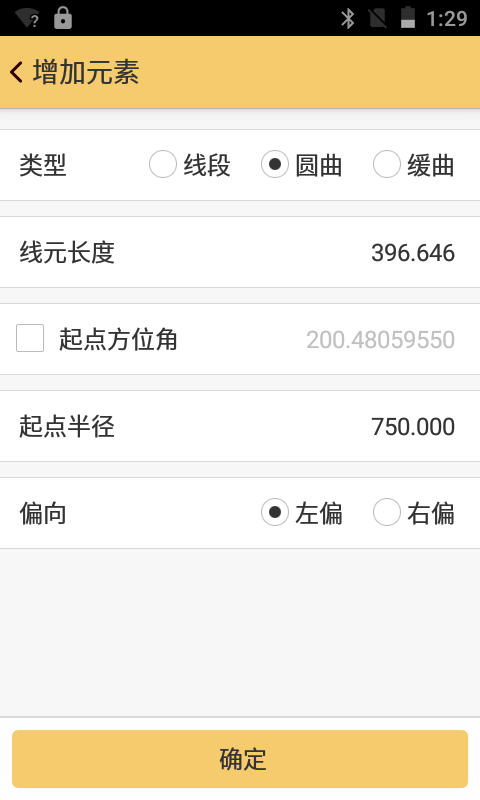

    ④再接JD1一条圆曲线长度为(622.6461-116-110=396.6461)、半径为750、左偏;

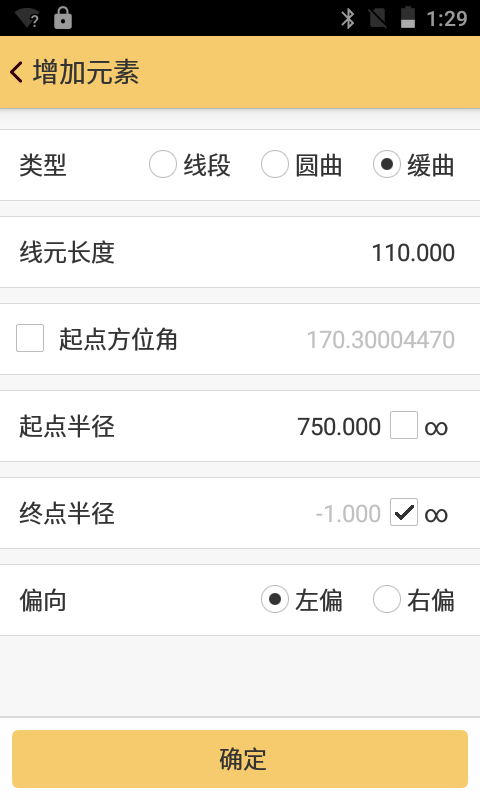

    ⑤再接第JD1第二缓和曲线长度为110、起点半径750、终点半径‘无穷大’、左偏;

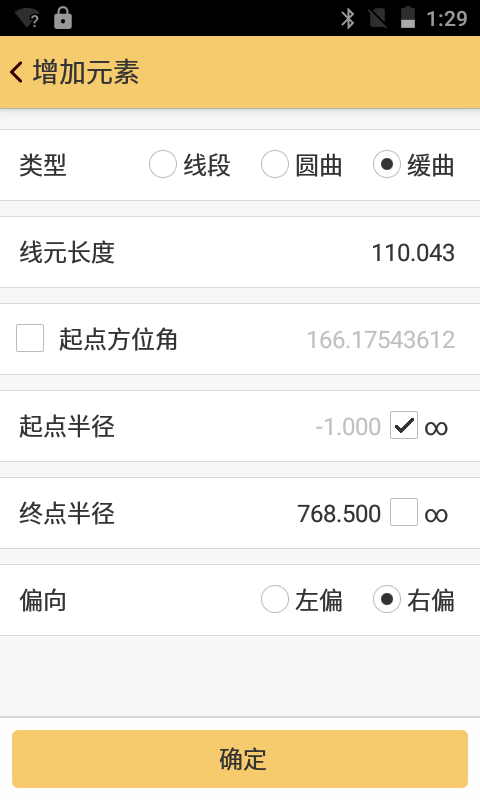

    ⑥再接JD2的第一缓和曲线长度为110.43、起点半径为‘无穷大’、终点半径768.5、右偏;

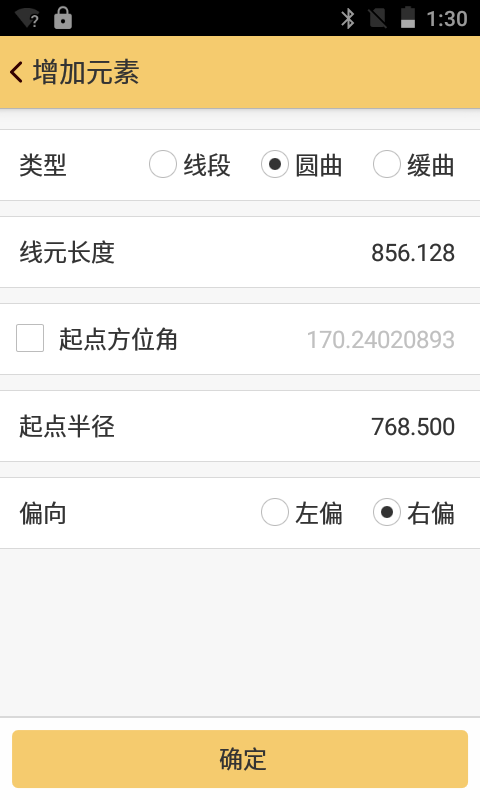

    ⑦再接JD2一条圆曲线长度为(966.1712-110.043-0=856.1282)、半径为768.5、右偏;

    工程之星5.0 | 平曲线设计如何输入



    接下来我们就可以打开工程之星5.0。点击‘输入’➝‘道路设计’➝‘新建文件’➝输入文件名称,点击‘平曲线设计’——选择‘元素’,点击右上角设置图标修改起点里程和里程间隔➝点击‘添加’,根据直线、曲线及转角表以及上述的①②③④⑤⑥⑦操作步骤,按照顺序输入数据,一一对应如下1、2、3、4、5、6、7图。



    01
    工程之星5.0 | 平曲线设计如何输入
    工程之星5.0 | 平曲线设计如何输入
    02
    工程之星5.0 | 平曲线设计如何输入
    03
    工程之星5.0 | 平曲线设计如何输入
    04





    工程之星5.0 | 平曲线设计如何输入
    工程之星5.0 | 平曲线设计如何输入
    工程之星5.0 | 平曲线设计如何输入

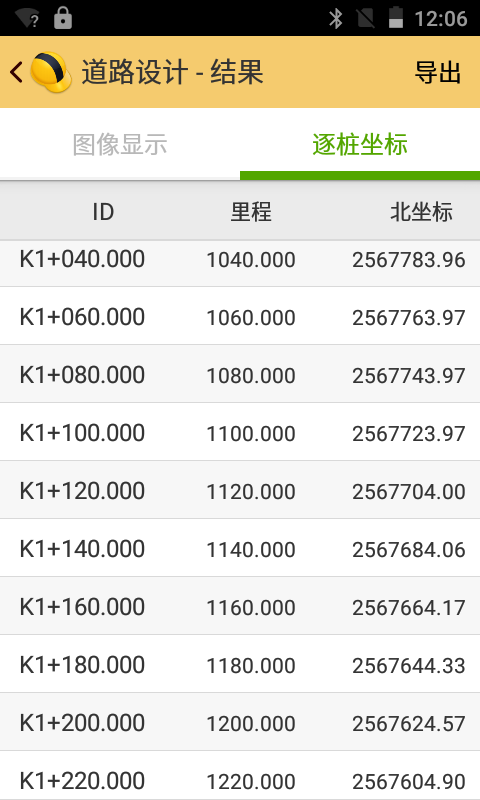

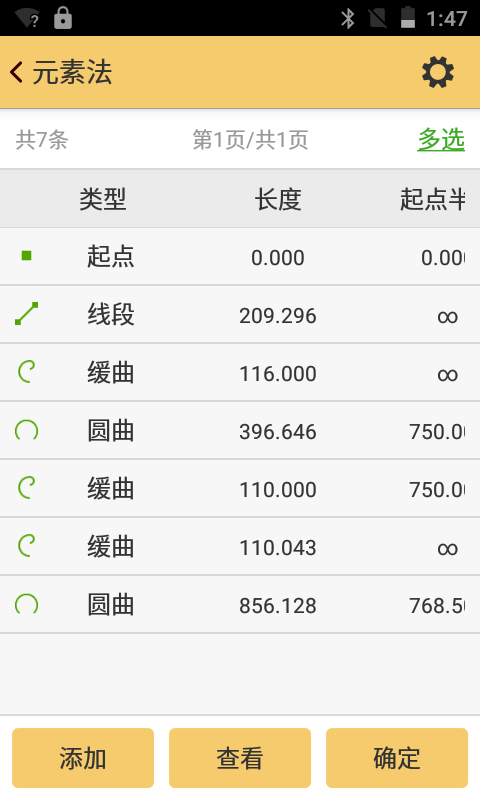

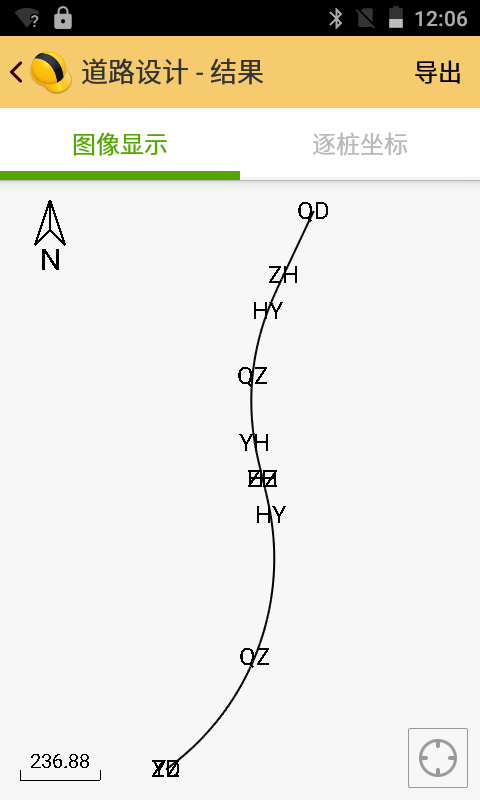

    最后,按照顺序输完后,点开‘查看’,即可看到道路中线的图像显示,点开‘逐桩坐标’检查桩号、中线坐标是否与图纸上的逐桩坐标表上的一致。如下图:



    工程之星5.0 | 平曲线设计如何输入
    工程之星5.0 | 平曲线设计如何输入
    工程之星5.0 | 平曲线设计如何输入



    中桩桩号以及坐标检查一致以后,工程之星5.0打开‘道路放样’选择该道路文件就可以进行中线、边线、开挖线、横断面等测量了。
