DG4pros 1:500地籍精度免像控实验

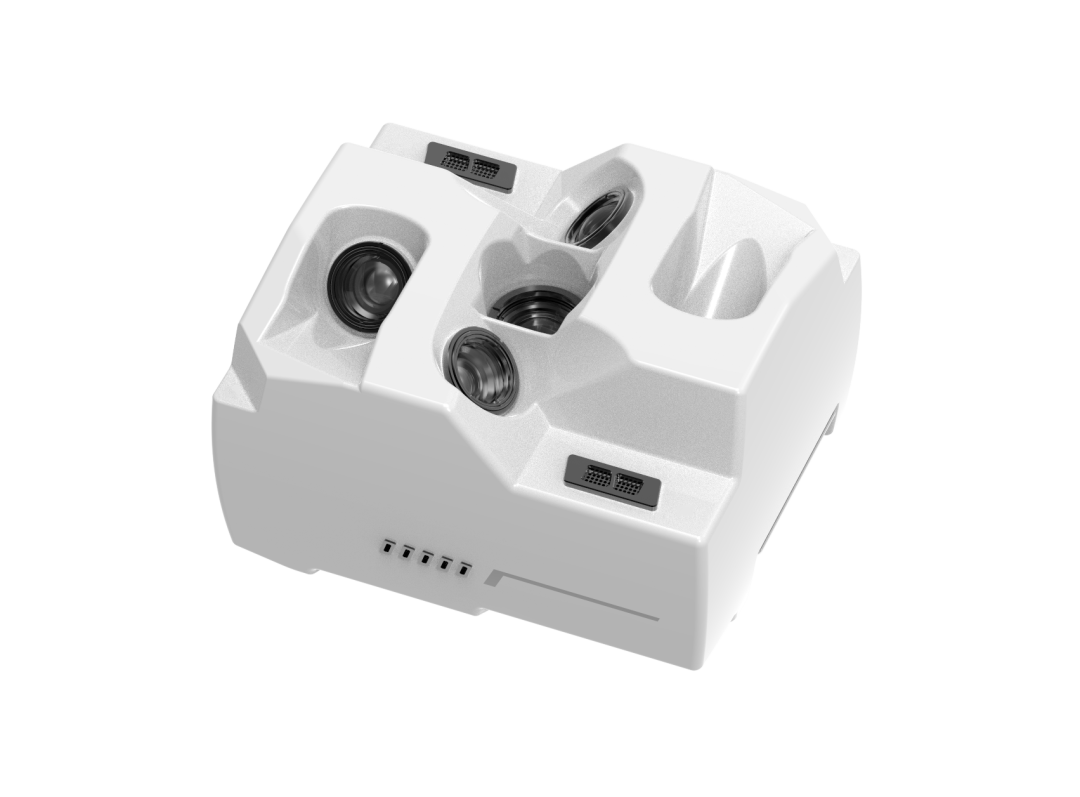

    前言 DG4pros是睿铂目前综合性能最强大的高端倾斜摄影相机,它完成了许多以前在业内人士认为难以做到或者不可能完成的项目。本期,我们实验的内容是1:500地籍精度的免相控作业。 DG4pros 1:500地籍精度免像控实验DG4pros倾斜摄影相机

    一. 实验目的 本次实验共进行两组测试,分别验证DG4 pros在低矮建筑与中高层建筑场景下,利用免像控技术,是否能达到1:500地籍精度(平面误差≤5cm,高程误差≤10cm)要求。

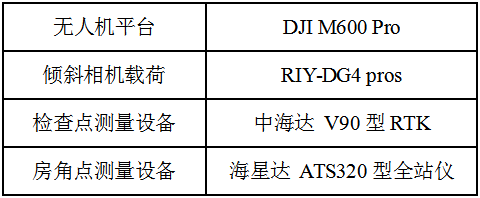

    二. 实验设备 DG4pros 1:500地籍精度免像控实验

    三. 实验场地概况 实验场景一 实验一选择的场地为四川省成都市某大学内,测区地势较为平坦,地形高差在10米以内,最高建筑物高约25米,其余多为4~6层低矮房屋,作为低矮建筑试验场。 实验当天,无人机飞行时间约上午11点~11点30分,在该时间段内,场地内光线较强,无风,适合飞行。场地内共布设18个地面检查点和30个房角检查点,点位清晰易辨认,用于本次实验的精度验证。 实验场景二 实验二选择场地为四川省成都市内某区域,测区地势较为平坦,地形高差在10米以内,其内建筑物多为高约45米的中高层楼房,其余为4~6层低矮房屋,作为中高层建筑试验场。 实验当天为雨后晴天,光线适中,通透性良好,1~2级微风,适合飞行。场地内共布设23个地面检查点,但因场地内房屋较为密集,中高层建筑多,RTK信号时好时坏,故存在精度较差的点位,其在精度检查表中已注明。

    四. 航飞参数设置 实验一设计航高为120m,地面分辨率(GSD)为1.35cm,航线面积为0.26km²,单架次飞行时间约30min,共获取影像3135张,影像清晰、色彩均匀,满足本次实验的要求。 实验二设计航高为120m,地面分辨率(GSD)为1.35cm,航线面积为0.3 km²,单架次飞行时间约30min,共获取影像3190张,影像清晰、色彩均匀,满足本次实验的要求。

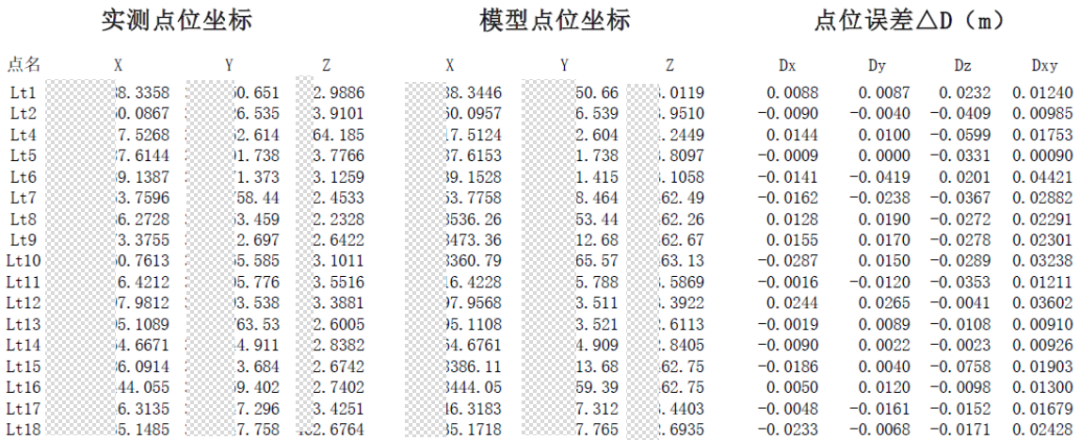

    五. 实验结论 精度结论 两次实验中,在都不添加任何控制点的情况下,使用DG4 pros获得的数据成果均能满足1:500地籍精度要求。 实验一地面检查点精度验证 DG4pros 1:500地籍精度免像控实验

    实验一房角检查点精度验证 DG4pros 1:500地籍精度免像控实验

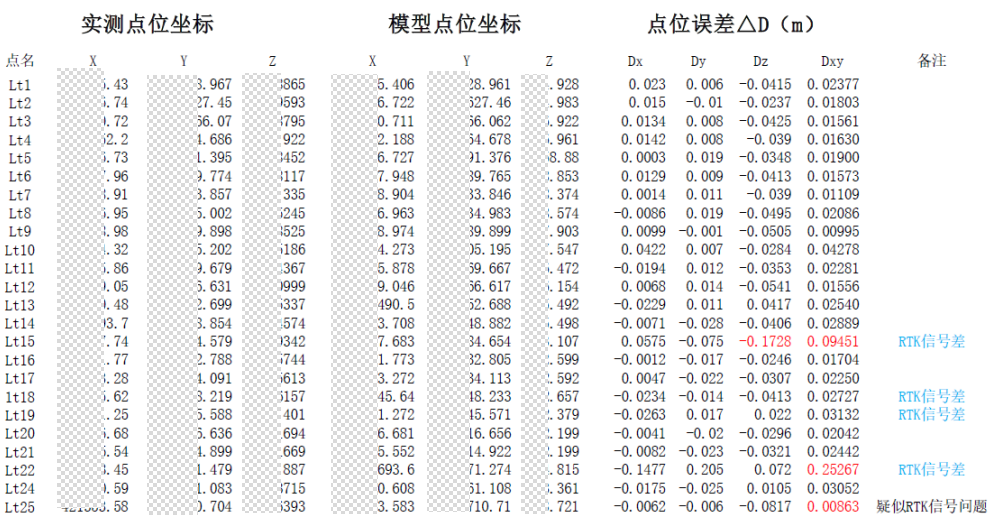

    实验二地面检查点精度验证 DG4pros 1:500地籍精度免像控实验 备注说明: 1、精度验证仅针对本次实验,若要得出泛用性结论还需要更多次的实验,欢迎广大客户邀约演示; 2、实验一中由于部分房角检查点被树木遮挡,模型变形严重,不能获得其真实坐标,故只测量了部分遮挡较少的点位,并在其后备注了“遮挡变形”。两次实验中,精度超限点位已用红色标出。

    六. 模型效果展示 DG4pros 1:500地籍精度免像控实验实验一模型整体效果

    DG4pros 1:500地籍精度免像控实验DG4pros 1:500地籍精度免像控实验实验一模型房屋棱角效果

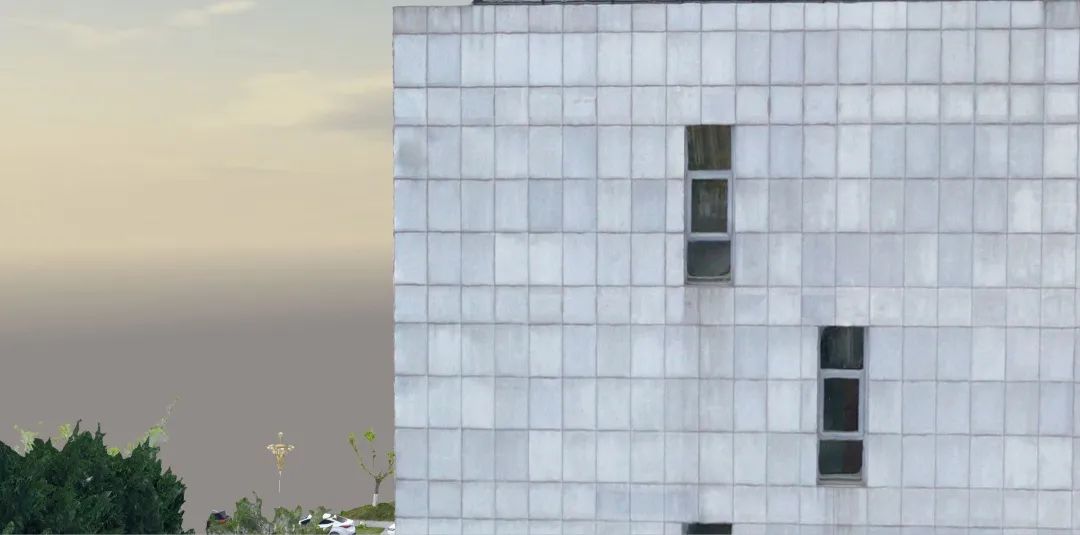

    DG4pros 1:500地籍精度免像控实验实验一模型玻璃面效果

    DG4pros 1:500地籍精度免像控实验实验二模型整体效果

    DG4pros 1:500地籍精度免像控实验实验二中高层建筑模型棱角效果

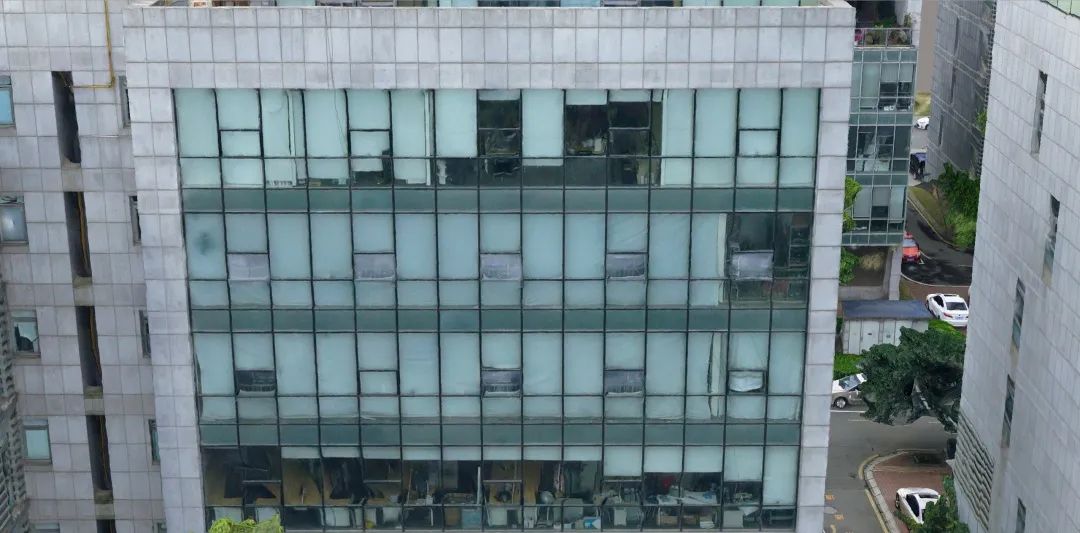

    DG4pros 1:500地籍精度免像控实验实验二中高层建筑模型纯玻璃面效果

    尾声 文末附上DG4pros曾经完成过的具有代表性的项目,感兴趣的客户可以前去查看。如果您想自行验证本次项目结果,欢迎联系睿铂市场人员,我们将开放本次实验数据。    1.DG4pros百米高楼地籍建模项目报告    2. 固定翼、免相控、相对精度优于5cm,农村不动产项目验证    3. 固定翼无人机1:500地籍项目分享 睿铂——为客户创造价值 长按扫码关注,获取更多内容PS:关注睿铂公众号,持续获取更多产品升级、软件技巧、行业前沿技术解析、新产品发布等消息!您还可以在后台提出任何问题,我们会有客服人员为您解答!
