航测新标杆 Phantom 4 RTK正式发布

    航测新标杆 Phantom 4 RTK正式发布



    对于建图作业来说,精度与效率至关重要。大疆创新打造了Phantom 4 RTK无人机,将厘米级导航定位系统和高性能成像系统结合,集成在小巧便携的机身中,提升了航测效率与精度,降低了作业难度和成本。



    Phantom 4 RTK现正式发售,树立航测新标杆。



    航测新标杆 Phantom 4 RTK正式发布

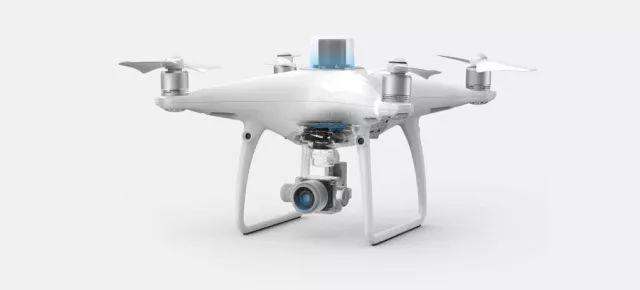

    Phantom 4 RTK保留了Phantom 4 Pro系列产品原有的卓越品质,新增了RTK导航定位系统,针对低空摄影测量作业对整机进行了全面的升级。



    厘米级定位精度  支持PPK后处理



    Phantom 4 RTK采用双备份GNSS系统。高精度GNSS系统采用实时差分定位技术,GPS/北斗/GLONASS 3系统6频点RTK为飞行器提供厘米级定位。备份高灵敏度GNSS系统,在弱信号下仍能稳定飞行。



    用户还可选择网络RTK或自行架设基站,应用实时定位差分技术。



    系统提供卫星原始观测值与相机曝光文件,支持PPK后处理。不受限于通信链路与网络覆盖,作业更加灵活高效。



    高精度成像,呈现更清晰

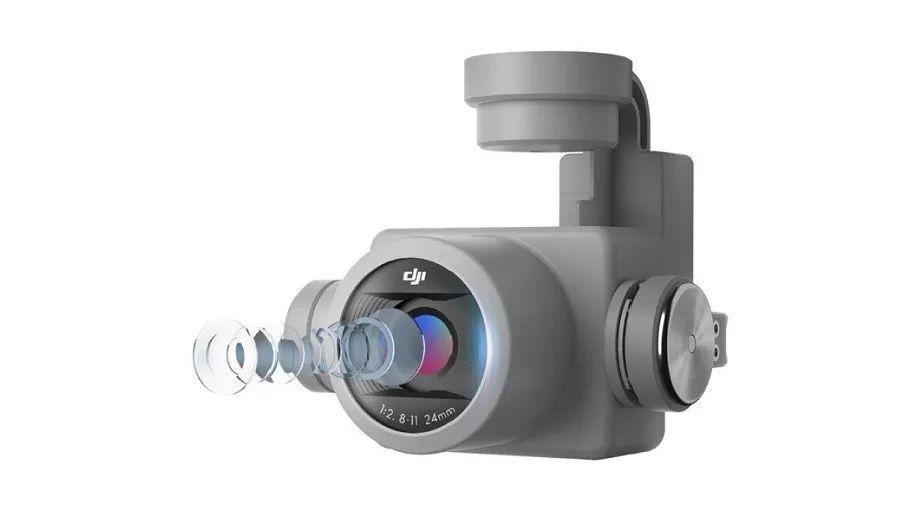

    Phantom 4 RTK相机为航空摄影进行深度优化。1英寸2000万像素传感器与7组8片全玻璃镜头结合,提供高解析度影像。机械快门消除飞机高速运动导致的果冻效应,有效避免建图精度的降低。



    镜头出厂前经过严格的校正,相机与飞控、RTK的时钟系统实现微秒级同步,保障影像输出精度。系统支持实时RTK、PPK数据并记录精确位置、姿态、置信度、镜头标定参数等重要信息,支持多种场景下的作业与后处理需求。



    航测新标杆 Phantom 4 RTK正式发布



    此外,Phantom 4 RTK采用全新相机畸变校正算法。每个镜头均经过严格工艺校正,大幅降低畸变对影像精度的影响。



    免像控点,精准建图

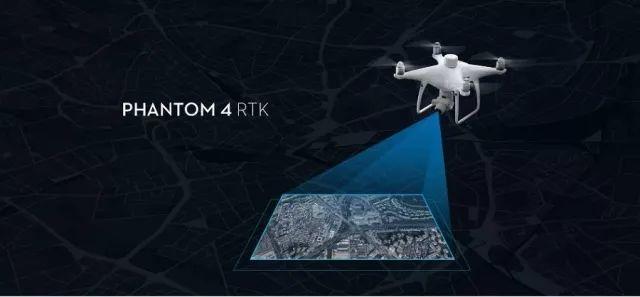

    凭借时钟同步设计,Phantom 4 RTK的飞控、相机与RTK的时钟系统实现微秒级同步,相机成像时刻误差控制在毫秒级。



    通过对相机镜头中心点位置和天线中心点位置进行补偿,在RTK精准定位的同时,位置信息与相机的时间误差显著减少。影像获得更加精确的位置信息,满足高精度航测需求。



    航测作业还可免去传统作业过程中的像控点布设,达到辅助空中三角测量免像控点效果,简化作业流程,降低时间成本。

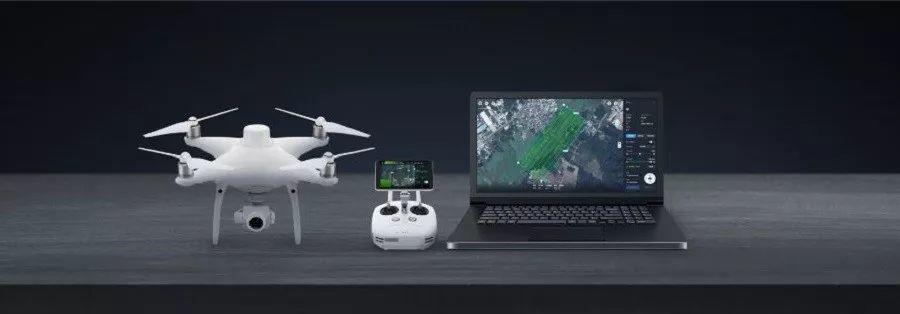

    超远控距 一控多机



    遥控器采用OcuSync 2.0高清数字图传,传输稳定可靠,控制距离远达7公里(FCC标准,在无干扰室外空旷环境测得);支持4G网络、集成1080p高亮显示屏,可热插拔更换电池,为室外长时作业提供全面保障。



    航测新标杆 Phantom 4 RTK正式发布

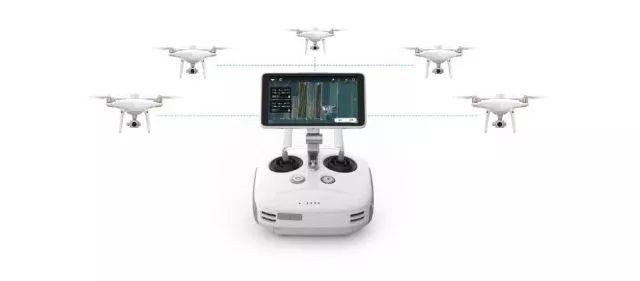

    单架次起落作业面积可达约1平方公里(1500亩),一台遥控器最多可同时控制5台飞行器,结合自主规划作业功能,大幅提升测绘、农业、巡检等外场作业效率。

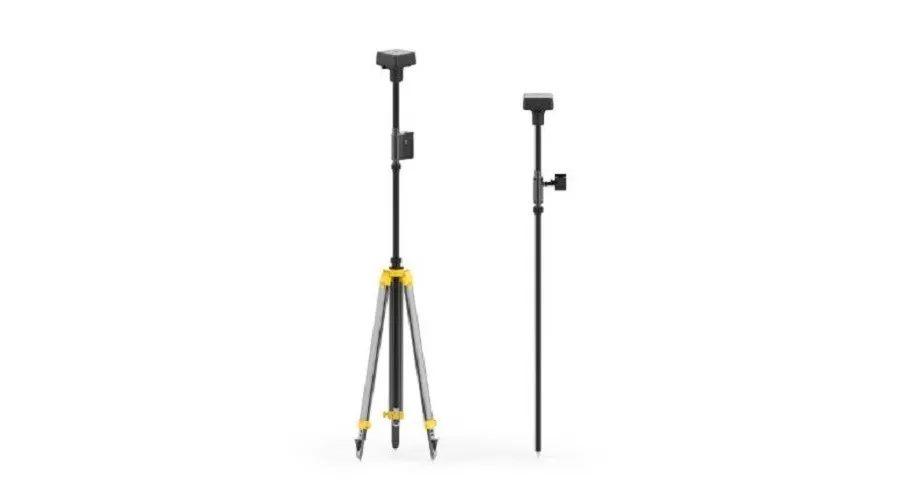

    适配D-RTK 2高精度GNSS移动站



    D-RTK 2 高精度GNSS系统可用来做移动基站。系统集成了GPS、GLONASS、BEIDOU、GALILEO的4系统11频点高精度接收机,并组合了OcuSync 2.0、 4G、 WiFi、LAN口等通信链路,形成通信的多功能及冗余备份。



    航测新标杆 Phantom 4 RTK正式发布

    D-RTK 2 高精度GNSS系统可支持Phantom 4 RTK、MG-1P RTK等无人机,方便用于农业边界测量以及三维测绘建图等高精度应用领域。此外,拆装、架设、校准操作方便,大大提高了作业效率。


    一体化解决方案,多种任务能手

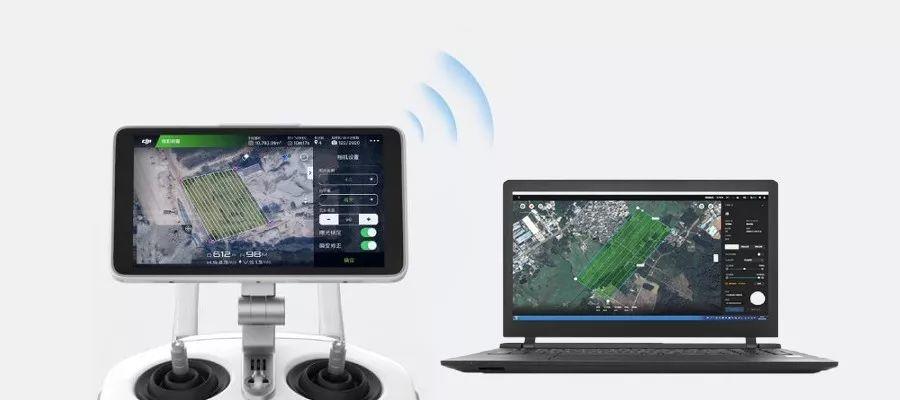

    Phantom 4 RTK结合PC地面站专业版软件,提供一体化高时效性、高精度的正射影像生成解决方案,即飞即用。



    Phantom 4 RTK获取的航拍照片能精确记录位置、姿态、置信度、镜头标定参数等信息,并支持第三方建图软件,满足多种任务场景下的作业与后处理需求



    航测新标杆 Phantom 4 RTK正式发布



    在测绘、农业、巡检等多个领域,Phantom 4 RTK都可大显身手,提供高精度、专业级解决方案。



    以农业应用为例,Phantom 4 RTK可与农业植保机搭配使用。



    在大面积的农田作业前,植保人员可以先使用Phantom 4 RTK航拍农田,再使用PC GS PRO软件获取农田的实况图像,快速现场建图。以实图信息为基础,植保人员能合理规划植保任务、导入植保机开展自动作业,从而提升从规划到作业的工作效率。

    航测新标杆 Phantom 4 RTK正式发布



    软件支持



    航测新标杆 Phantom 4 RTK正式发布



    支持DJI GS RTK,内置App提供多种航线规划功能,简化使用流程。
